Как сделать теплые полы на деревянный пол

Преимущества и недостатки

Прежде чем устанавливать пол с обогревом, необходимо оценить все плюсы и минусы данной конструкции. К преимуществам относится:

комфорт и безопасность; экономичность (по сравнению с другими способами обогрева помещения электропотребление ниже); эстетичность; гигиеничность (особенно важно для ванной); легко устанавливается и не требует технического обслуживания (электрический обогрев); подходит для полов всех типов (т.е. могут быть установлены под ковровым покрытием, мрамором, деревом и т.д.)

Схема регулировки температуры теплого пола

Схема регулировки температуры теплого пола.

В первую очередь материалы, используемые для конечной отделки, должны быть безопасными, чтобы в процессе нагревания не выделялись вредные вещества, которые способны навредить людям.

Если вы решили установить теплый пол, то не стоит использовать покрытие, которое будет препятствовать обогреву. К примеру, покрытие с двойным утеплением не подойдет.

Условия эксплуатации напрямую связаны с используемыми материалами. Если вы остановили свой выбор на паркете, то необходимо учитывать, что температура не должна превышать 24 градусов, а мощность не более 130 Вт/кв.м. Многие эксперты не советуют стелить паркет и пробку на теплый пол. Паркет — слишком капризный материал, а пробка обладает низкой теплопроводностью.

Недостатки:

• финансовые затраты, связанные с установкой;
• система обогрева пола излучает электромагнитное поле, но оно минимально и безопасно для обитателей дома (электрический обогрев);
• требуется техническое обслуживание (водяное отопление).

Материальное оснащение

Что нужно для устройства пола?

Итак, если нам нужно смонтировать систему обогрева своими руками начинать следует с закупки материалов. Минимальный перечень того, что нам потребуется, я приведу в таблице:

Инструменты для работы

Раз пол будет из дерева, то без набора плотницких инструментов не обойтись

Подготовка помещения к монтажу отопительной системы и собственно укладка теплого пола производится с применением таких инструментов:

1. Пила по дереву.
2. Дрель с набором сверл.
3. Шуруповерт.
4. Нож для резки тепло- и гидроизоляции.
5. Кисти для нанесения гидроизоляционных пропиток.
6. Пила или специальный инструмент для резки труб.

Обжимной инструмент для металлопластиковых изделий серьезно ускоряет процесс

1. Инструмент для монтажа фитингов (обжимные клещи для металлопластика, паяльник для полиэтилена и т. д.).
2. Уровень.
3. Рулетка.

Набор для монтажа трубной системы. Такие инструменты есть, наверное, у любого сантехника

Теплый пол водяного типа

Конструкция данной системы проста: тепло исходит от воды, которая проходит по трубам, расположенным в стяжке. В такую систему входят:

• трубы;
• теплоизоляция;
• крепежные материалы,
• компоненты для устройства компенсационных швов,
• коллектор с фитингами для подключения труб к системе отопления.

В этой системе используются металлопластиковые и полиэтиленовые трубы. Укладывать их стоит так же, как и электрокабель – змейкой. Расстояние между витками должно составлять не более 30 сантиметров. Монтаж водных теплых полов намного сложнее, чем электрических.  Пошаговая инструкция такова:

1. Началом монтажа данной системы будет установка коллектора и узла в виде блока, который будет сочетать в себе насос и смеситель. Именно узел будет обеспечивать поддержание выбранной вами температуры. Блок отвечает за распределение воды по виткам. Всю эту конструкцию крепят к коллекторному шкафу.
2. Следующим шагом будет подготовка пола, стоит очистить его от мусора и проверить ровность поверхности.
3. По периметру прокладывают теплоизоляционную ленту.
4. Затем стоит уложить парозоляцию, чтобы защитить систему от влаги снизу.
5. Далее для быстрой укладки труб полы выстилают пенополистирольными плитами. Плиты кладут внахлест, для этого у них предусмотрены специальные пазы.
6. При укладывании по схеме труб обязательно соблюдайте дистанцию между витками. Для фиксации изгиба используют пружинный кондуктор.
7. Когда оформление контуров завершено, концы труб необходимо подключить к распределительным коллекторам, устанавливают сервоприводы. Они дают возможность регулировать работу всей конструкции с помощью комнатного термостата.
8. Перед запуском системы, ее нужно будет проверить на герметичность, только после этого вы можете делать бетонную стяжку. Вводить в эксплуатацию пол можно не ранее, чем через 28 дней.

Подводя итог, хочется отметить, что для дачных участков лучше подойдет теплый пол электрического типа. Если вы хотите сделать конструкцию водяного типа, вы должны быть готовы к тому, что по окончанию дачного сезона вам придется слить воду из труб. Еще одним преимуществом электрического пола, является то, что он более экономичный по сравнению с остальными. Теперь вы знаете, что такое теплый пол, и какой вариант лучше подойдет для вашего загородного участка. Можете смело приступать к его монтажу, и пусть в вашем доме будет тепло.

Подготовка основания: рекомендации для всех случаев

Прежде всего следует правильно выполнить подготовительные работы. В этом случае совершенно исключено применение стяжки. Вместо мокрого бетона используются обычные доски, из которых устраивается основание.

Технические требования, предъявляемые к деревянным конструкциям ограничиваются свойствами этого материала:

• Если используется дуб или бук, то в таком случае толщина настила не превышает 24 мм. Для лиственницы или сосны этот показатель ограничен 22 мм.
• До начала монтажа доски рекомендуется занести в помещение и выдержать в комнатной температуре в течение нескольких дней. В этом случае вероятность деформации дерева снижается до минимума.

Перед тем как монтировать теплый пол на деревянное основание следует особое внимание уделить его подготовке. Если планируется использовать старое основание, все дыры и щели, существующие между досками, тщательно заделываются теплоизоляционными материалами

Для этого рекомендуется использовать обычный пенопласт или минеральную вату. При устройстве нового основания, поверхность его половиц перед монтажом подвергается обработке антисептиками. Все гнилые места, плесень, щели и другие дефекты заранее удаляются с поверхности.

После того как основание готово, между лагами укладываются теплоизоляционные материалы, предотвращающие образование холодных участков. По окончании подготовительного этапа выполняется монтаж выбранной системы теплого пола.

Монтаж теплого инфракрасного пола в деревянном доме

Мы решили сделать инфракрасную электрическую модель пола на черновую основу, так как она является менее пожароопасной — это важно для деревянных строений. ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION

Watch this video on YouTube

ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION

Watch this video on YouTube

Последовательность работ выглядит так:

1. Подготовка чернового основания — выравнивание и заделывание трещин. Если пол плохого качества, то можно застелить его листами фанеры.

1. Укладка теплоизоляции — материал должен иметь лавсановое покрытие, так как оно не проводит электрический ток. Лучше брать изделие с самоклеящимся слоем. Дополнительно надо фиксировать материал к полу двухсторонним скотчем. Стыки полос необходимо проклеить обычным скотчем.

1. Отметка участков на материале для размещения плёнки.

1. Монтаж плёнки — она раскатывается на поверхности пола. Разрезать плёнку следует только по специально предназначенным для этого линиям. Фиксируются полосы между собой, и к теплоизоляции на скотч.

1. Подключение плёнки — по краям изделия необходимо закрепить люверсы, к ним подсоединяются провода. Контакты нужно хорошо зажать и изолировать, при помощи битумного скотча. Все полосы плёнки между собой подключаются параллельно.

1. Вырезание пазов в утеплители для соединительных контактов и проводов, чтобы они не выпирали на поверхности. Их следует утопить в ниши, и фиксировать скотчем.

1. Установка термодатчика — для него, и кабеля ищущего от него к терморегулятору в теплоизоляционном материале надо так же сделать пазы. Датчик устанавливается между нагревательными секциями и фиксируется скотчем.

1. Монтаж терморегулятора — начинать нужно с подготовки места для него. Для этого в стене надо сделать отверстие, и подтянуть к нему провода от плёнки. Провода подсоединяются к регулятору, который затем крепится на стене.

1. Тестирование системы — перед размещением полового покрытия, пол следует включить, и проверить его в работе.
2. Монтаж отделочного покрытия — особенность его укладки зависит от вида. При использовании ламината или паркетной доски подложка не нужна, достаточно проложить гидроизоляцию, чтобы защитить плёнку от влаги. При выборе линолеума, или любого мягкого покрытия, требуется подложка. Это может быть фанера, на неё уже стелится линолеум.

Как видите, способов сделать в деревянном доме пол с подогревом много. Но к выбору модели нужно подходить серьёзно, учитывая особенности дома и возможности перекрытий. Если вы правильно произведёте все расчёты, и работы по монтажу отопительного устройства, то пол будет радовать вас своим теплом.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Устройство черновых полов

В зависимости от вида чернового пола различают способы их устройства. Главными вариантами таких оснований являются бетонные и деревянные конструкции. Перед тем, как сделать теплые полы, необходимо правильно изготовить черновые.

В самом простом виде бетонный черновой пол в дачном доме изготавливается путём заливки монолитного покрытия поверх утрамбованной песчано-щебёночной подушки. Это основание можно изготовить без армирования.

Уложите на основание утеплитель, а поверх него арматуру будущего бетонного пола

Теплые полы в доме можно начать изготавливать, сделав утепление на стадии устройства чернового основания. Для этого поверх гидроизолированного монолитного покрытия укладываются плиты утеплителя, на которые сверху устанавливается армирующий каркас и производится заливка бетоном второго чернового пола.

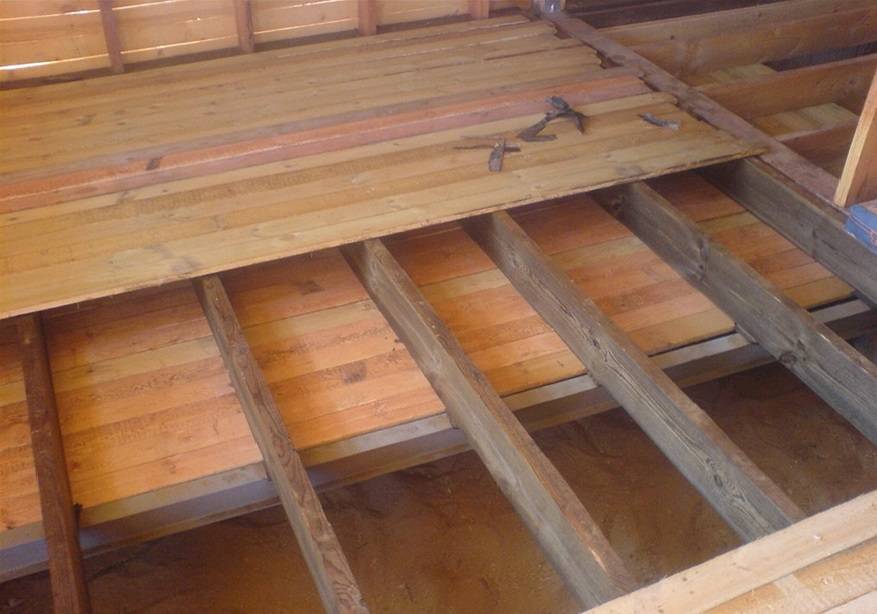

Черновой деревянный пол на даче устраивается в несколько этапов.

1. На уплотнённом грунте изготавливаются подпорки. Они образуют, так называемый подпол. Чаще их изготавливают в виде столбиков керамического кирпича на песчано-цементном растворе.

2. Производится установка деревянных лаг на подготовленное основание. В виде лаг выступает брус или установленные на торец широкие доски.

   На даче обязательно проведите гидро- и термоизоляцию пола

3. Изготовление обрешётки. Она может быть выполнена из узких досок сколоченных плашмя или цельных листовых материалов, таких как фанера.
4. Устройство гидроизоляции и при необходимости теплоизоляционных материалов производится поверх обрешётки.
5. Финишное покрытие чернового пола может быть выполнено, так же как и обрешётка из узких досок или листовых материалов.

Иногда в загородных домах используются плиты перекрытия. Они также являются одним из видов чернового пола. На плитах должна делаться стяжка, которая армируется металлической сеткой.

Например, наливные полы или шлифованная доска заводского изготовления.

Требования к устройству теплого пола в деревянном доме

1. Дерево – быстровоспламеняющийся материал, оно требует повышенных мер защиты от открытого пламени и перегревания, которые могут возникнуть в электропроводке при замыкании
2. Если теплый пол укладывают под линолеум или ковролин, нужно внимательно изучить их состав перед покупкой. Некоторые разновидности этих материалов под воздействием высоких температур выделяют вредные летучие соединения.
3. В качестве верхнего декоративного покрытия не рекомендуется использовать материалы с низкой теплопроводностью (например, натуральную древесину). Тепло будет плохо проникать в комнату, а само дерево может перегреваться.
4. Лучший вариант – устанавливать греющую напольную систему под плитку. В продаже также есть специализированный ламинат с более высокой теплопроводностью, который также будет хорошим вариантом.
5. Электрические полы, за исключением стержневого, нельзя укладывать в комнате, где много мебели, поскольку в этом случае возможен перегрев системы.

Существует четыре основных вида электрических греющих полов:

1. Кабельные, в которых применяется провод в бухтах.
2. Кабельные маты.
3. Инфракрасная пленка.
4. Стержневые маты.

Все полы, питающиеся от электричества, допускается укладывать в деревянном доме, при условии соблюдения правил ПУЭ и пожаробезопасности. Монтаж пленочных систем, а также кабельных и стержневых матов обычно производится сухим методом по ровному деревянному основанию, кабель в бухтах чаще всего укладывают по лагам. Если необходимо проложить греющую систему на бетонное основание, монтаж выполняется мокрым способом с заливкой стяжки.

При обустройстве теплого пола своими руками, необходимо соблюдать следующие требования:

• все контакты нагревательных элементов должны быть хорошо изолированы, не допускается прямое соприкосновение кабеля с древесиной;
• температура внутри системы не должна превышать 30 градусов;
• необходимо исключить резкие перепады температурного режима, в пределах суток возможны изменения в пределах 5 градусов.

При устройстве греющего пола в бане и сауне предъявляются повышенные требования к безопасности. В парилке присутствует высокая влажность, и при неправильной укладке может произойти замыкание проводов, что приведет к возгоранию

Поэтому нужно особое внимание уделить гидроизоляции, а вообще желательно не делать теплый пол в бане своими руками, а обратиться к грамотным специалистам.

Тёплый пол на бетонном основании

Для жидкостной напольной магистрали и для кабельных секций необходимо предусмотреть систему креплений. Оптимальным вариантом является армированная сетка. Она необходима, если в дальнейшем систему закрывают стяжкой или плиточным клеем.

К сетке напольную магистраль укрепляют лентами с обратными зубцами. В качестве крепёжных элементов используют скобы, степлер, монтажные ленты с замками.

• Концы жидкостной магистрали подсоединяют к распределительной гребёнке. От неё выводят трубы к теплообменнику, который находится в топке. Кабель подводят к терморегулятору.
• Для кабельных и карбоновых матов крепления не нужны. Они производятся в рулонах. Рулоны раскатывают по обогреваемой площади. Если необходимо повернуть кабельный мат, то у него разрезают сетку. Проводник остаётся целым. Систему поворачивают под любым углом. Для поворота карбоновых матов разрезают соединительный провод. Целостность стержней не нарушают.
• Термоплёнку разрезают по пунктирным линиям, формируя листы определённой длины. Расстояние между листами должно быть 1 см. К основанию ленты укрепляют скотчем.
• Маты и листы термоплёнки соединяют параллельным способом.
• На поверхность электрического пола укладывают термодатчик. Для него формируют нишу.
• Проводят подключение электрических проводов от «тёплого пола» и термодатчика к регулятору.

Укладка инфракрасного пленочного пола под ламинат на деревянное основание

Смотреть видео

Тёплый пол за 1 час своими руками при ремонте комнаты в квартире

Watch this video on YouTube

Этапы монтажных работ по укладке инфракрасного теплого пола на деревянный под ламинат:

1. Подготовить черновое основание: требуется убрать крупный мусор с поверхности. Наклеить на подготовленную поверхность покрытие, отражающее ИК-лучи и тепло. Чаще всего используется Пенофол или аналогичный материал. Укладывается полотно фольгированной поверхностью наверх, чтобы предотвратить нагревание нижних квартир (в случае многоэтажного дома), бетонного перекрытия или цокольного этажа (в случае частного дома). Размещаются элементы встык, а соединяющие швы следует проклеить строительным скотчем.

Укладывается пленка, выполняющая роль основного нагревательного элемента системы теплого пола

В процессе монтирования, скорее всего, возникнет необходимость разрезать материал, но самому это делать следует очень осторожно и только по специально отмеченным местам. При расположении пленки сохраняйте отступ от стены в 5 см, а до отопительных приборов и устройств – 25 см

Также нельзя допустить накладывание одного полотна на другое. Соединение по швам обеспечивается обыкновенным скотчем.

1. К медным элементам подсоединяются клеммы (они продаются в наборе с ИК-пленкой), от которых затем будут отходить провода. Рекомендуется при подключении клемм сохранять параллельность, чтобы не нарушить независимость подсоединения.

1. Устанавливается настенный терморегулятор на 220 В (на расстоянии 50-100 см от пола), к которому прокладываются провода от клемм. От терморегулятора также отходят провода к термодатчику, который должен быть размещен строго между карбоновыми полосами под пленкой (фиксироваться датчик может клейкой лентой).
2. Размещается изоляция, производится укладка ламината.

Технические требования при устройстве электрического теплого пола

Когда хозяин остановиться на электрических теплых полах в деревянном доме, ему нужно знать и применять правила по правильному монтажу системы и дальнейшей ее эксплуатации.

В большинстве случаев электрический теплый пол в деревянном доме делается на деревянное основание, без задействования бетонной стяжки. Если кабель будет расположен под мебелью, то вес предметов может давить на него, и как результат — механические повреждения. В итоге, ремонтировать кабель или делать его замену составит много хлопот.

Может быть интересно

Укладывать кабельную систему обогрева необходимо равномерно теплый пол на деревянный пол, чтобы он нагревался в одинаковой степени на всех его участках.

Обязательно электрическая конструкция теплого пола в деревянном доме оборудуется термостатом и температурным датчиком, что позволит контролировать нагрев и не допустить опасности возникновения воспламенения. Безопасный параметр для деревянного дома — это 40 градусов.

Гидроизоляционный материал тоже входит в перечень обязательных составляющих для электрической системы обогрева пола, поскольку влага есть опасным фактором. Вода проводит ток, а это может спровоцировать короткое замыкание. От него пострадает вся электрическая конструкция. Во избежание такого результата, укладывается гидроизоляция.
