Теплые полы на деревянный пол

Теплый пол в помещениях с деревянным основанием

Бытует распространенное мнение, что ламинат и система «теплый пол» – далеко не лучшие союзники. Ведь под действием высокой температуры покрытие начинает выделять потенциально опасные для здоровья жильцов дома химические вещества, применяемые при производстве ламелей.

Но практика показывает, что при грамотном выборе толщины и соблюдении температурного режима, эта угроза сводится к минимуму. Так, те же синтетические фенолформальдегидные смолы выделяют вредные соединения лишь при температуре свыше 30-32 °С.

Но чтобы максимально обезопасить свою семью все же стоит приобретать ламинат, класс эмиссии формальдегида которого Е0 или Е1. Показатели Е2 и Е3 в тандеме с теплым полом недопустимы!

Тандем ламината и теплого пола является экологичным решением при обустройстве отопительной системы частного дома с деревянным основанием

Планируя установить теплые полы под ламинат в деревянном доме, стоит выбирать ламели из плотных пород древесины толщиной не менее 7 мм. Материал с такими параметрами будет одновременно тонкий и плотный, способный противостоять внешнему давлению.

Он будет полностью прогреваться, пропуская необходимое количество тепла в комнату, но при этом не утрачивать свои эксплуатационные качества и нести опасность обитателям дома.

Напольное покрытие, пригодное к использованию совместно с теплым полом, маркируется в виде особой пиктограммы либо надписи «Warm wasser» или «Underfloor heating».

При правильном подборе напольного покрытия для применения совместно с теплым полом срок службы ламината составит не менее 50 лет

Если же говорить об обустройстве теплого пола сверху деревянного основания, то в этом случае необходимо лишь рассматривать вариант с деревянным перекрытием.

В случае если есть бетонное основание, поверх которого выполнена обрешетка и смонтирован чистовой деревянный пол, обустраивать теплые полы не рекомендуется.

В этой ситуации гораздо практичнее полностью снять старый деревянный пол, залить бетонную стяжку и уже после этого прокладывать обогрев, завершив работу финальной отделкой.

Технология монтажа теплых полов под ламинат на деревянный пол несколько отличается от традиционной укладки на бетонное основание. Древесина сама по себе хлопотный материал и полы, выполненные из этого природного материала, имеют ряд особенностей:

• Подвижность. Лаги под действием температурного расширения способны незначительно смещаться.
• «Играет» настил. Из-за естественных процессов старения древесины и невысокой несущей способности настил со временем начинает «играть», что негативно сказывается на системе подогрева.
• Невозможность заливки бетонной стяжки, которая в некоторых системах обогрева выступает важным элементом конструкции, обеспечивая необходимую передачу тепла.

Только жесткая и ровная основа станет гарантией эффективности работы отопительной системы и сохранения целостности напольного покрытия

Как выбрать подходящий теплый пол на деревянный пол под линолеум

В этом проекте верхние слои формируют из материалов, которые плохо проводят тепло. Это значит, что при выборе подходящей методики надо выбирать наиболее эффективный вариант. Необходимо создать направленное равномерное излучение в инфракрасном диапазоне.

Разные технологии

Данные по разным вариантам для удобства изучения сведены в одну таблицу:

Пример	Тип нагревательного элемента	Совместимость с линолеумом	Допустимо применение технологии монтажа
«Мокрой»	«Сухой»
	Водяной	Да	Да	Да
	Электрический резистивный	Да	Да	Нет
	Саморегулирующийся нагреватель	Да	Да	Нет
	Стержневые элементы	Да	Да	Нет
	Пленочный	Да	Нет	Да

Ограничения по применению стяжки

Заливка бетона на деревянный пол потребует упрочнения силового каркаса. Такие нагрузки могут быть не предусмотрены конструкцией здания, понадобится проведения масштабных строительных работ.

С другой стороны надо отметить хорошие аккумулирующие способности стяжки. Она в течение длительного времени сохраняет тепло, не пропускает влагу. После застывания будет создано прочное и долговечное основание, которое не надо ремонтировать в течение длительного срока службы.

Толстая бетонная стяжка весит много

Следует внимательно изучить все аргументы «за» и «против» с учетом особенностей конкретного объекта недвижимости. В большинстве случаев рациональным будет применение «сухих» технологий. Они не создают лишние нагрузки. При правильном применении дополнительным преимуществом будут существенное улучшение изоляционных параметров перекрытий между этажами. Это улучшит общие эксплуатационные характеристики здания.

Особенности выбора

Выше была отмечена несовместимость некоторых видов нагревателей для применения «сухих» монтажных технологий. Такие рекомендации дают не только производители соответствующих изделий, но и специалисты. Резистивные и саморегулирующиеся элементы нагреваются до высоких температур. Они оказывают избыточное воздействие на контактирующие с ними материалы. При размещении внутри стяжки, или специального плиточного раствора отбор тепла происходит интенсивно. Поэтому сами нагреватели дольше сохраняют свою работоспособность.

Инфракрасные и водяные полы выполняют свои функции в сравнительно низком диапазоне температур. Они не перегревают ближайшие части деревянных конструкций. В дальнейшем будут рассмотрены именно эти две технологии.

Типовая укладка водяного теплого пола на деревянный пол под линолеум

Отметим преимущества схемы, приведенной на этом рисунке:

• Она универсальна, пригодна для монтажа ламината, паркета и линолеума.
• По сравнению с аналогом из железобетона нагрузки на опоры перекрытия снижаются в 8-12 раз.
• Отоплением можно пользоваться немедленно после завершения монтажных работ.
• Система пригодна для выполнения ремонтных операций.
• Она создает звуковую и теплоизоляцию между этажами, соответствующую современным нормам.
• При отсутствии «мокрых» процессов загрязнения минимальны. Не надо будет перемещать тяжелые грузы.

Есть ли смысл подогревать ламинат?

Когда смотришь рекламу от производителей ламинированных напольных покрытий, то слышишь, что продукция эта сделана из натуральной древесины, экологична и безопасна. Да, в составе материалов есть древесная мука, но свойства их отличаются из-за наличия химических добавок и строения самих ламелей.

Послойное строение ламинированной доски

На картинке выше показано классическое строение ламината, состоящего из:

• бумаги, пропитанной смолами;
• прессованной плиты ДВП;
• защитных пленок.

Ламинат достаточно стойкий к протираниям, различным механическим и термическим повреждениям, воздействию ультрафиолета

В составе большинства моделей присутствуют формальдегиды. Они вредны для здоровья человека. Больше всего этих веществ в недорогой продукции из Китая. Дополнительный подогрев усиливает выделение толуола, фталата, фенола и прочих токсинов в окружающее пространство. По этой причине под пол с подогревом покупают специальные модели ламинированной доски, имеющей соответствующую маркировку.

Виды фаски

Также соблюдают следующие условия.

1. Активное выделение перечисленных веществ начинается после преодоления порога нагрева в 40 градусов.
2. Контролировать этот момент помогут дополнительные устройства – термодатчик и терморегулятор.
3. Когда поверхность ламината не повреждена, летучим веществам трудно покинуть тело доски.
4. Также стоит смотреть за плотностью подгонки швов – чем меньше щелей, тем лучше.
5. Специальные модели ламината под теплый пол имеют показатель эмиссии Е0, и не более Е1. Концентрация вредных веществ в таких изделиях существенно ниже нормы.

Расчет количества ламината

Что еще нужно знать о подогреве ламината

Средняя толщина ламината составляет 8-10 мм

Основное тело ламината – это прессованная плита из древесных волокон, связанных клейкими веществами. Плотность материала достаточно высокая, но он все равно проводит тепло недостаточно хорошо. Кроме того, под ламинатом настилают изолирующую подложку, которая также будет активно препятствовать прохождению тепловой энергии.

Маркировка изделий для систем подогрева

Отличает их от обычных ламелей следующее:

• пониженное температурное расширение во время нагрева;
• меньшая толщина;
• более плотная, хорошо проводящая тепло структура, компенсирующая потерю прочности из-за снижения толщины.

Рекомендации по укладке ламината

Учесть все эти моменты не составит большого труда — а значит, можно с комфортом пользоваться подогреваемым полом.

Устройство водяных теплых полов «сухим» способом

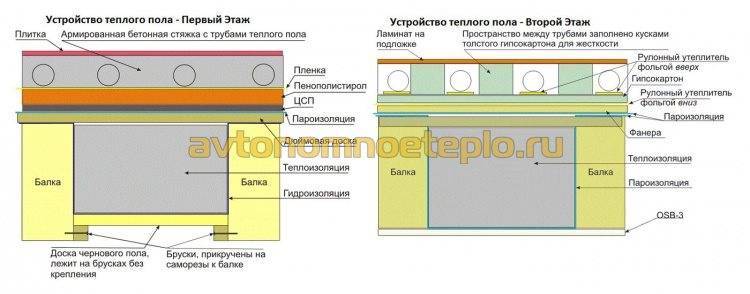

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

• Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
• Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Установка конструкции теплого пола водяного на деревянный пол

Ниже уточнены требования к системам этого типа:

• Чтобы повысить эффективность трубы не устанавливают в свободном пространстве между элементами строительной конструкции. Следует помнить о том, что воздушные промежутки плохо передают тепло.
• Будет лучше исключить непосредственный контакт с материалами из дерева.
• Также пригодится отражение полезного инфракрасного излучения в сторону комнаты.
• Укладка труб должна быть выполнена с равными промежутками. Соответствующее расстояние несколько уменьшают около наружных стен, окон.
• Общую длину одного контура трубопровода не следует делать более 80-100 м.

Монтажная пластина

В паз этого изделия вставляется труба. Металл хорошо проводит тепло. Отражающая поверхность направляет ИК-излучение в нужную сторону.

Пластины устанавливают на специальных полимерных подложках с выступамиДля монтажа используют промежутки между досками, или фрезеруют пазы с нужными параметрами

Стандартные схемы монтажа:

• опорные элементы;
• доски;
• монтажные пластины;
• трубы;
• гидроизоляция;
• финишное покрытие;
• специальные пазы.

Полимерные маты с фигурными выступами удобны для монтажа. Они сами создают хорошую изоляцию снизу, не пропускают влагу. Но такие изделия стоят дорого, поэтому ниже будут описаны более распространенные технологии:

При правильной укладке между пластинами не оставляют крупные щели

При использовании этой методики остаются свободные места на поворотах, возникают сложности при обработке древесных материалов. Такие недостатки можно исключить, применив специализированные укладочные материалы.

Универсальная пластина Thermotech

Это изделие создано на основе плиты из плотного пенополистирола. Он обладает достаточной прочностью, отменными изоляционными характеристиками. В нем созданы прямые и фигурные пазы, которые применяются для формирования поворотов. Верхний слой из алюминия отражает тепло и распределяет его равномерно.

Собранные системы  подключают к гребенке коллектора и проверяют, прежде чем устанавливать финишное покрытие.

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге, экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

• На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска — при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.
