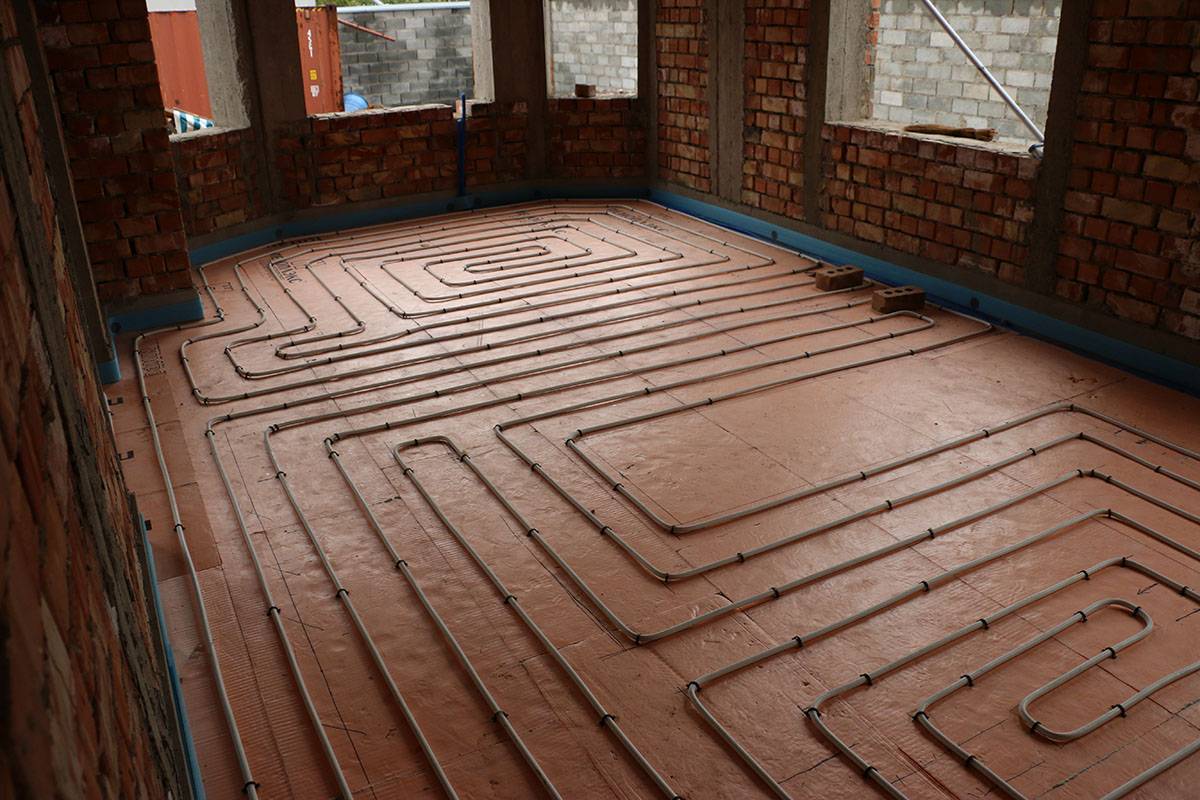

Теплый пол на деревянном основании

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Пленочный теплый пол

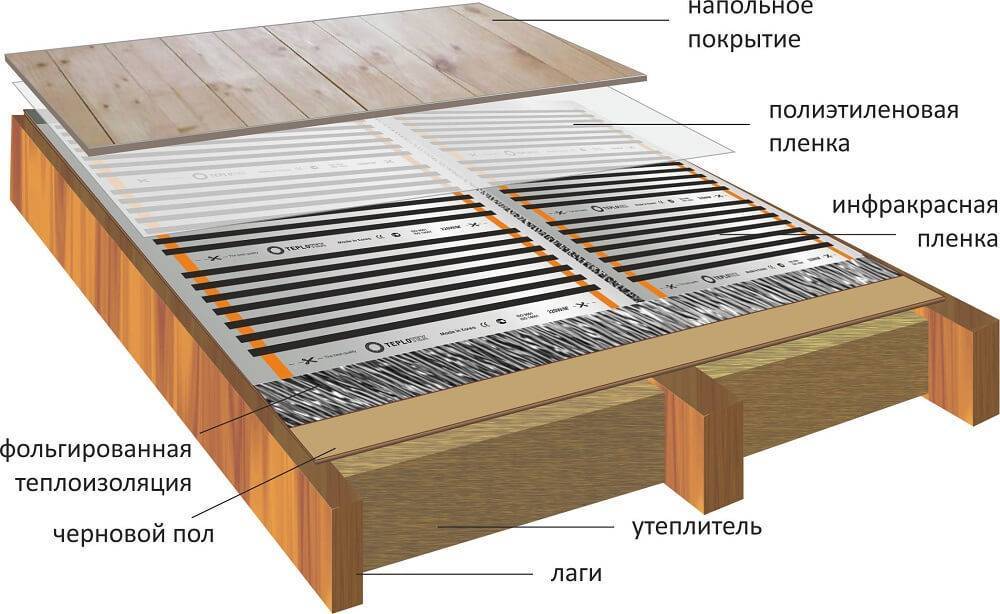

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

• демонтировать верхнее покрытие пола и черновой пол;
• проверить состояние лаг, при необходимости заменить подпорченные детали;
• выставить лаги, тщательно проверить уровнем, закрепить;
• насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
• настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
• обработать черновой пол антисептиком;
• на черновой пол уложить пергамин;
• настелить покрытие пола;
• зазоры между полом и стенами заделать монтажной пеной;
• настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
• щели между листами фанеры зашпаклевать;
• перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

• пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
• демонтировать плинтуса;
• настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

• демонтировать плинтуса;
• настелить на пол фанеру как описано выше.

Монтаж пленочного теплого пола

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление,  используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40оС.

О некоторых правилах установки теплого пола

1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
5. Максимальная длина одного отрезка пленки не более 15 метров.
6. Не производить монтаж пленки при минусовой температуре.
7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.

Виды отопительных систем

Опускаем рассмотрение печных систем, это сейчас актуально только в декоративном применении.

В остальном системы отопления делятся на такие:

1. Конвекционные радиаторные.
2. Системы «теплого пола».
3. Смешанные. В этом случае применяется радиаторная система как основная и система «теплого пола» как вспомогательная. Теплый пол обустраивается во вспомогательных помещениях – ванных комнатах, кухнях, коридорах, переходах. Для устройства пола в таких помещения применяется напольные плитки или керамогранит, оба вида имеют прекрасные теплопроводящие свойства.

В свою очередь системы теплого пола делятся на несколько типов:

Водяные теплые полы – теплоносителем является вода или антифриз, циркуляционная система в виде труб прокладывается под полом и заливается бетоном. Системы без заливки бетоном менее эффективны, так как значительная воздушная прослойка, имеющая низкую теплопроводность, выступает как теплоизолятор. Для устройства водяных систем отопления применяются отопительные устройства с принудительной циркуляцией теплоносителя. Котлы в таких системах могут быть самой разной конструкции от твердотопливных до индукционных. Последние являются самыми экономичными, потери при нагреве отсутствуют, можно учитывать только потери в схеме управления и регулировки, где применяются конденсаторные батареи. Особенностью водяного пола является то, что в скрытой части трубы должны быть уложены без стыков и не требуют дополнительного обслуживания. Этим требованиям соответствуют только пластиковые трубы, выпускаемые бухтами длиной до 600 метров. Гарантированный срок эксплуатации – 50 лет, что соответствует нормативам срока эксплуатации жилых зданий;

Системы с элетрообогревом тоже бывают различных исполнений, принципиальная разница заключается в применении нагревательных элементов или инфракрасных излучателей. Установка таких полов не требует больших капитальных затрат, основную работу можно выполнить самостоятельно, а вот подключение и настройка системы управления должны выполняться квалифицированным специалистом.

Электрический теплый пол на деревянный пол с инфракрасными излучателями – наиболее «молодая» и продвинутая технология в системах отопления жилых помещений. Она проста в установке и эффективна в эксплуатации. Тепло распространяется не только способом конвекции, но и прямым прогревом всего объема помещения со всем содержимым. Простота укладки и минимальный объем подготовительных операций делают эту систему весьма популярной.

Какие теплые полы можно стелить в деревянном доме

На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:

• электрические;
• водяные.

У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления

Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева

Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.

Электрические модели делятся на три типа:

• кабельные;
• инфракрасные;
• маты.

В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.

Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.

Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

сокращает высоту помещения
Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

• мощность теплого пола не должна превышать 130 Вт/м2;
• кабель укладывают равномерно по всей полезной площади пола;
• деревянное покрытие не должно быть толще 22-24 мм;
• материалы надежно защищают от влаги;
• обязательно используется терморегулятор, датчик температуры пола и воздуха;
• под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
• перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
• на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Сколько стоит

Что ж, с типами и монтажом теплого пола в деревянных домах мы вроде бы определились. Теперь нужно определиться с вопросом, какой же пол лучше. Не вообще, а именно в случае деревянного дома.

Если речь идет об экономии материалов, то электрический пол, безусловно, дешевле. Но если иметь в виду стоимость энергоносителей, то система на основе воды будет, безусловно, дешевле. Однако в случае с водяными теплыми полами, следует предусмотреть вариант промежуточного варианта, когда есть возможность отопления только теплыми полами с отключением радиаторов, в случае смешанной системы отопления.

Основные этапы работ и способы монтажа

Монтаж своими руками водяного контура системы обогрева основания возможен при наличии определенного набора инструментов и опыта монтажных работ. До начала монтажа водяной системы обогрева, деревянное покрытие подлежит дополнительной обработке и выравниванию. Перед тем как сделать теплый пол в деревянном доме из бруса, основание которого предусматривает расположение деревянного напольного настила по балкам, следует провести тщательную ревизию состояния доски

При наличии больших щелей необходимо при помощи монтажной пены задуть их, а те доски, которые пришли в негодность, необходимо заменить для формирования монолитного и достаточно надежного основания.
Особое внимание следует уделить и утеплению своими руками деревянных полов. Для этого можно использовать минвату либо плиты экструдированного теплоизоляционного материала

Укладка минеральной ваты актуальна при замене досок настила, при этом она располагается между лагами и в дальнейшем набивается доска для пола. В случае когда нет необходимости в замене настила, осуществляется монтаж теплоизоляции в виде листов экструдированного пенополистирола. Их установка осуществляется в каркасном сооружении из бруса, толщина которого соответствует высоте листа теплоизоляционного материала.
Принимая во внимание вышеизложенное, можно определить алгоритм монтажа водяного теплого пола на деревянной основе, а именно:

1. Выравнивание поверхности основания;
2. Оборудование гидроизоляционного слоя;
3. Утепление;
4. Укладка фольгированного теплоотражающего материала;
5. Армирование при оборудовании стяжки или формирование каркаса из деревянного бруса;
6. Формирование стяжки;
7. Монтаж окончательного напольного покрытия (ламинат, плитка, линолеум и т. д.).

Читать также: Выбор и монтаж пленки для гидроизоляции теплого пола

Бетонный пол в деревянном доме

Наиболее распространенным способом устройства бетонного пола в деревянном доме является заливка его по грунту, но с обязательным условием, что грунт должен быть сухим.

Конструкция бетонного пола по грунту

Этап 1 – подготовка

Подготовительные работы включают следующие действия:

1. Используя нивелир, определяют основные показатели и произвести расчет земляных работ.
2. Чтобы в будущем исключить просадку грунта и растрескивание бетонного пола, грунт тщательно трамбуют с помощью специальных устройств.
3. По грунту выполняют хорошо утрамбованную песчаную подушку. Подсыпка будет плотнее, если насыпать материал, превышающий необходимый объем на 25%, увлажнить и тщательно уплотнить с помощью катка или вибромашины.
4. На песок укладывают керамзитовый или гравийный слой.

Виброплита бензиновая одноходовая Masalta MS 125-4

Этап 2 – гидроизоляция

На следующем этапе необходимо выполнить гидроизоляцию основания, чтобы оно не впитывало влагу из бетонной стяжки, а также она защитит пол от грунтовой влаги. Для этого используют рулонные материалы на основе битума. Можно использовать толстую полиэтиленовую пленку.

Укладка гидроизоляционного материала выполняется внахлест, заводя его на стену на 20 см, а затем стыки проклеиваются скотчем

Важно чтобы материал был однородным, без повреждений

Альтернативным способом является обмазочный способ, когда мастичная гидроизоляция применяется на этапе заливки черного пола.

Плотный полиэтилен в качестве гидроизоляционного слоя

Этап 3 – заливка черного пола

Черный или технологический пол служит основой для гидро- и пароизоляционного слоя. Для его изготовления применяют бетон класса В7,5 – В10 и щебень размером 50-20.Строгих правил для заливки чернового слоя нет, главное чтобы его толщина была около 50 мм, а перепад не превышал 4 мм.

Этап 4 – пароизоляция и утепление

Поверх чернового пола укладывают пароизоляционный материал в виде недорогих мембран из стеклоткани или полиэстера. Долговечным материалом, не боящимся гниения, являются мембраны ПВХ. На пароизоляцию укладывают утеплитель – это позволяет повысить энергоэффективность жилого помещения на 20%. В качестве утеплителя могут быть использованы следующие материалы:

1. Минеральную вату, плотность которой не превышает 120кг/м3. Чтобы она не накапливала вата, ее изолируют при помощи полиэтилена.
2. Там, где пол подвергается большим нагрузкам, рекомендуется использовать экструдированный пенополистирол, который при сжатии деформируется, а потом принимает исходное состояние.
3. При использовании пенопласта для придания прочности его со всех сторон закрывают полиэтиленом.

Виды утеплителей

Этап 5 – финальная стяжка

На завершающем этапе выполняют финальную стяжку, которая станет основанием для декоративного напольного покрытия. Она может монолитной или сухой. В первом случае заливка раствора с крупным наполнителем в виде щебня, камней, мелкой гальки или цементно-песчаного состава (кварцевый песок) производится по маякам. Заливать стяжку начинают с дальнего угла помещения, разравнивая раствор правилом. Полное высыхание стяжки происходит через 30 дней.

Монолитная стяжка

Альтернативой является сухая стяжка на основе ДВП, фанерных и асбестоцементных листов, ГКЛВ. Технология простая и быстрая:

1. Выстилают полиэтиленовую пленку.
2. Вдоль стен оставляют технологический зазор в 1 см, в который помещают звукоизоляционный материал.
3. Выполняют песчаную засыпку толщиной 5 см.
4. Листовой материал укладывают в два слоя и надежно фиксируют между собой с помощью саморезов или строительного клея.
5. Выполняют шпаклевку и шлифовку стыков.

Сухая стяжка
