Как сделать теплые полы

Кабельный электрический

В отличие от водяного пола, для электрического отопления не требуется никаких дополнительных устройств, кроме самого нагревателя и терморегулятора, с помощью которого задается его температура. Самым простым вариантом исполнения такой системы является кабельный теплый пол. Для его изготовления используются специальные сплавы, благодаря которым кабель преобразует электрическую энергию в тепло.

Преимуществом такого отопления является длительный срок эксплуатации и невысокие затраты на реализацию.

Главный недостаток заключается в требовательности к напольному покрытию – кабельный теплый пол нельзя укладывать под деревянную отделку (доска, паркет, пробка). Кроме того, некоторые виды кабелей генерируют неблагоприятное для человека электромагнитное поле, однако его можно экранировать при помощи специальной пленки.

Для устройства кабельных теплых полов используются:

• Одножильный кабель. Самый простой и дешевый вариант нагревателя.
• Двужильный кабель. Помимо основной жилы имеет дополнительный экран из фольги, нейтрализующий электромагнитное излучение. Является безопасным и удобным в эксплуатации аналогом одножильного кабеля.

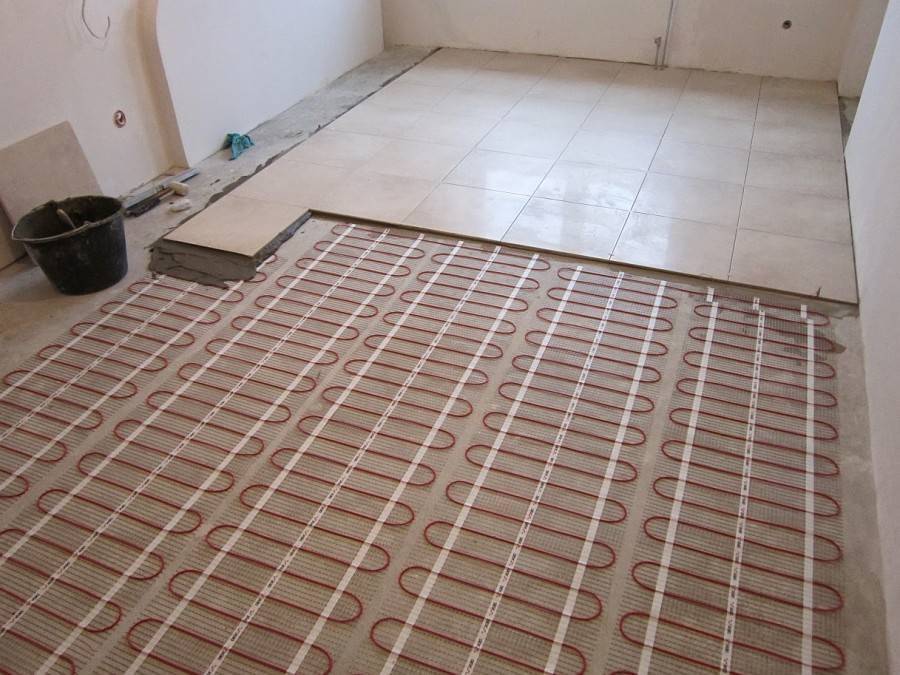

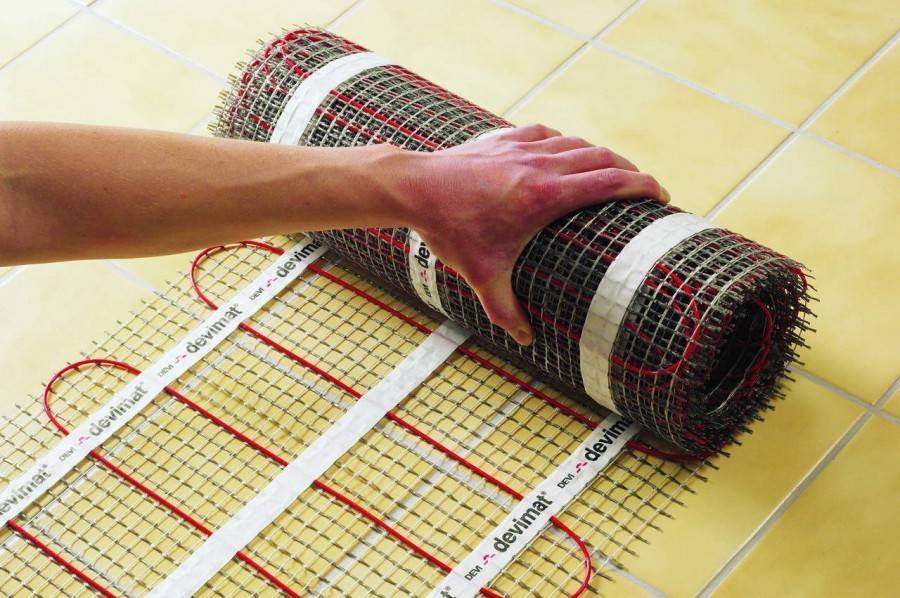

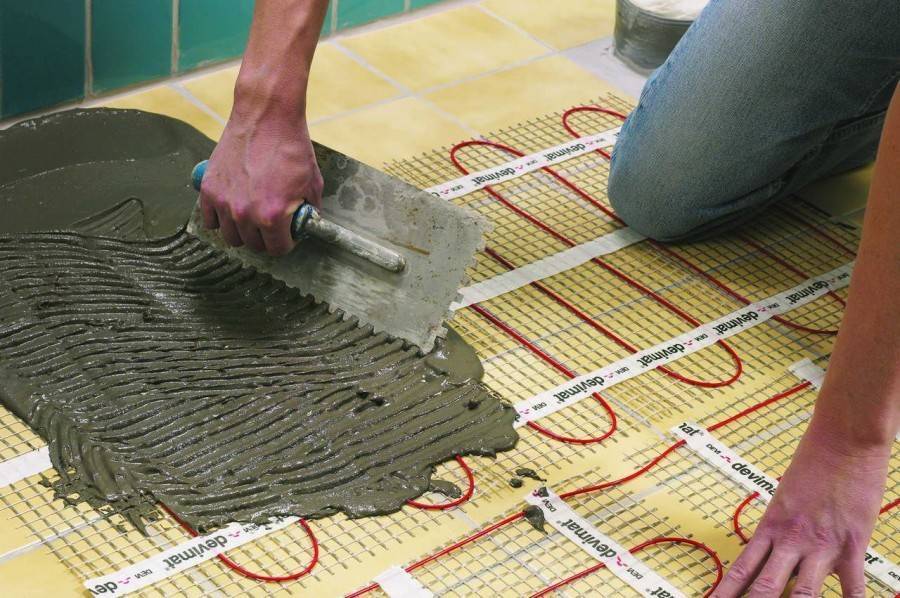

• Термоматы. Представляет собой греющий кабель, уложенный и закрепленный на специальной сетке в виде матов, которая позволяет его легко укладывать под плитку, не снижая эффективность плиточного клея.
• Саморегулирующийся кабель. Является улучшенной разновидностью греющего кабеля, который, благодаря особой технологии способен изменять температуру нагрева на отдельных участках. Использование такого кабеля позволяет снизить затраты на электроэнергию без ущерба эффективности обогрева.

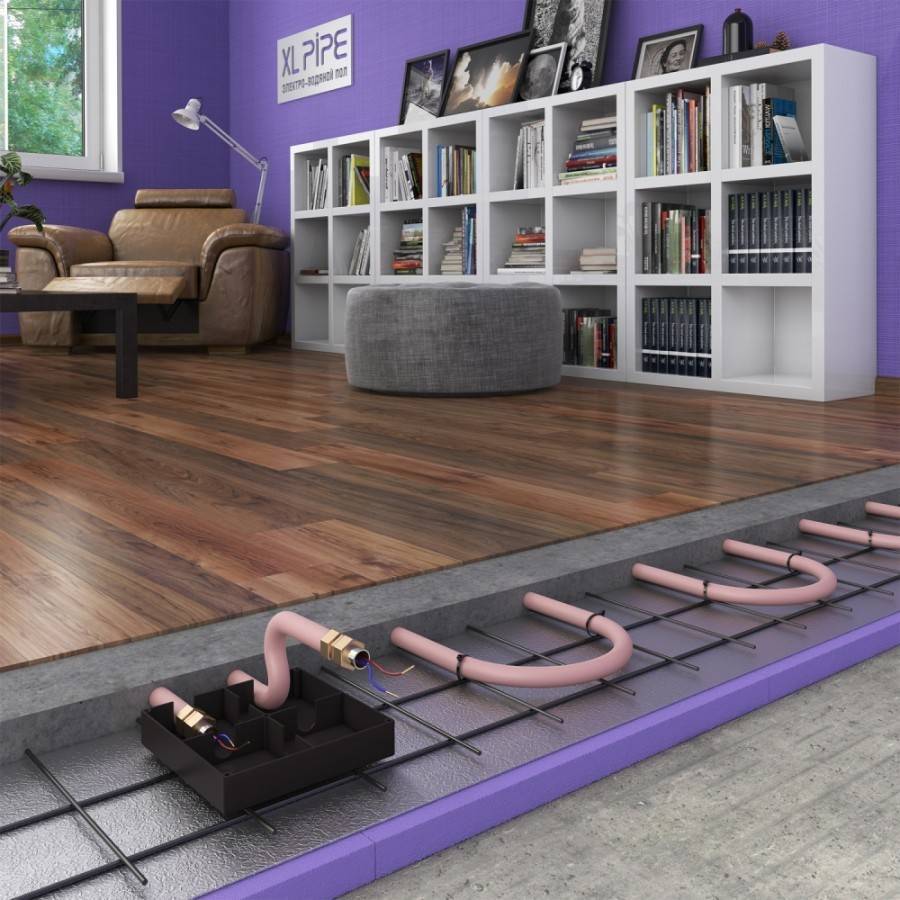

Дольше сохраняет тепло

Так как внутри трубы есть теплоноситель, то вся система якобы лучше сохраняет тепло, чем обычный греющий кабель под стяжкой.

Конкретно, на два часа дольше. У простых теплых полов это время равняется 2 часам, у электро-жидкостных – 4 часа.

То есть, чтобы вы понимали – площадь поверхности пола никак не меняется, материал и толщина стяжки тоже.

Кабель в трубе отдает тепло стяжке, обычный греющий кабель без трубы тоже отдаёт тепло стяжке.

В обоих случаях пол совершенно одинаково прогревается. И только за счет добавления в трубочку жидкости, каким-то магическим образом показатели должны измениться в несколько раз.

Грубо говоря, вы отдали жидкости 1кВт тепла и что она с ним должна сделать? Передать полу или сохранить, а может 1кВт сохранить и 1 кВт передать?

Вот так чудо система с КПД в 200%!

Когда помещению с его теплопотерями условно нужно 1кВт/ч тепловой энергии для поддержания 25С, то абсолютно без разницы откуда вы получите этот кВт (газ, электричество, твердое топливо) и как его передадите — конвекцией или инфракрасным излучением, теплым полом, водяным или электрическим, камином, радиаторами или тепловой пушкой!

Если взять трубу d-20мм (толщиной 2,5мм) и посчитать общий объем теплоносителя внутри нее, для стандартной длины электро-жидкостной системы в 56 метров получится примерно 10 литров.

В качестве эксперимента поставьте в комнате ведро воды, нагретой до 40 градусов, и дайте ему остыть до 20 градусов.

Даже один домашний кот со своей стабильной температурой тела в 38-39С привнесет в ваш дом гораздо больше тепла

У нагревателя типа – “кот домашний, обыкновенный”, тепловыделение в котоВт/часах постоянно, если не считать режимов повышенного энергопотребления, а у ведра с водой оно снижается по мере остывания.

Теперь понимаете, почему некоторые люди держат дома так много кошек

Недостатки водяных полов

Идея обогрева полов теплой водой далеко не нова, но из-за отсутствия долговечных труб она долго не была реализована в широких масштабах. Есть у водяного пола большой  минус — сложность, почти невозможность, ремонта. Потому, до недавних пор, такие системы были не очень распространены: закладывать в стяжку металлические трубы неразумно. Они быстро разрушаются, а разбивать стяжку для ремонта — сложно и дорого. С появлением на рынке металлопластиковых труб теплые водяные полы стали использоваться чаще. Где-то вместе с радиаторами, а где-то и вместо них. А все потому, что МП трубы хорошего качества служить могут десятилетиями, хорошо гнутся, продаются в бухтах протяженностью до 200 метров.

Как делать теплые полы от отопления

Но невозможность ремонта — это не все недостатки. Есть еще один значительный минус — весь пирог теплого пола от горячей воды занимает примерно 10см. Если потолки в помещении и так невысокие, это очень много. В этом случае лучше сделать электрический теплый пол. Он по высоте всего 1-2см.

Еще один минус — большая инертность такого способа обогрева. Конечно, массив стяжки, в который упрятаны трубы с теплоносителем, мягко рассеивает тепло, даря комфорт. Но на его нагрев идет много тепла. А если учесть, что для комфортных ощущений  температура воды в теплых полах не должна превышать 40оС, то понятно, что пока стяжка нагреется, пройдет много времени. То есть такое отопление оптимально для постоянного проживания и не подходит для мест, где вы появляетесь периодически: быстро нагреть помещение водяной пол не может.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Шаг 6. Сделать финишную стяжку

Рекомендация профессионалов – использовать «сухие» строительные технологии.

Полусухая стяжка

Полусухая стяжка и теплый пол

Мокрый бетон может протечь, долго остывает и имеет большой вес. Все три фактора для системы обогрева могут иметь негативные последствия.

Стяжку лучше делать из полусухой смеси. Для ее изготовления берутся привычные пропорции песка и цемента (один к трем) и тщательно перемешиваются. Делать это можно вручную или бетономешалкой

А вот воду следует добавлять осторожно и небольшими порциями. Проверяется готовность раствора просто: сожмите его в кулаке

Если смесь держится вместе и в то же время сквозь пальцы не выступает вода – все отлично, можно с ней работать. Далее все по известному алгоритму – установка маяков и работы со стяжкой.

Приготовление смеси полусухой стяжки пола

Есть несколько нюансов во время работ со стяжкой по контуру водопровода.

1. Первый. Возникают проблемы с установкой маячков. Современные металлические рейки не подходят, нужно пользоваться старой технологией. Маячки делать из смеси, насыпать из нее продольные линии на расстоянии несколько меньшем, чем длина гладилки. При помощи уровня ловить горизонтальность. Для того чтобы ускорить время схватывания маячков, можно их несколько раз посыпать сухим цементом. Если опыта работы с правилом маловато, то нужно положить на маячки ровные металлические или деревянные планки. Они не будут допускать нарушения положения верхней поверхности маячков при слишком сильном нажатии правила.
2. Второй. Во время производства работ постарайтесь не наступать на места соединения и фиксации труб, они могут расшататься или полностью выскользнуть. Это касается тех случаев, когда трубы фиксируются скобами непосредственно к утеплительным плитам.

Полусухая стяжка с фиброволокном. Процесс укладки

Сухая стяжка имеет достаточную прочность для монтажа всех видов финишных половых покрытий, в том числе и из тяжелого натурального камня. Кроме того, этот метод дает возможность значительно сокращать расход стройматериалов и уменьшать время работ. Приступать к дальнейшим работам с полом можно уже через 12 часов. Для мокрого бетона время увеличивается минимум в два раза.

Полусухая стяжка пола готовая

На этом строительные работы закончены, можно подключать отопление к системе регулировки и контроля.

Электрический теплый пол

В современной отделке помещений теплый пол от котла уже не является единственным вариантом. Вместо этого можно воспользоваться системами, работающими от электричества, срок службы которых достигает 50 лет без дополнительных вложений.

Широко применяются 3 варианта конструкции:

Для обогрева помещения можно использовать систему кабелей. Для этого используются экранизированные провода с двухслойной изоляцией. Они укладываются секциями и соединяются между собой герметичными муфтами.

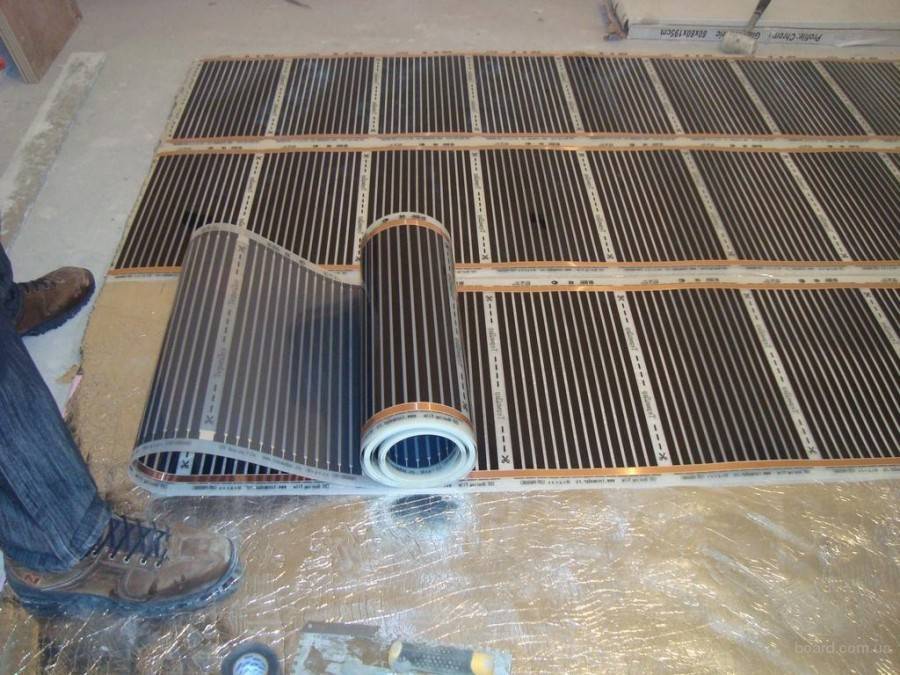

Вместо проводов пол можно покрыть специальной инфракрасной пленкой. Она не нуждается в установке бетонной стяжки или высыхания клея. Единственный минус в таком решении заключается в высокой стоимости материала.

Стоит отметить, что монтаж теплого пола на электрической основе имеет достаточное количество преимуществ. Во-первых, его можно использовать независимо от размеров помещения или типа жилья. Во-вторых, нагрузку на систему можно распределить в зависимости от назначения.

Так, в кухне, где обогрев пола не является обязательным, можно использовать кабели и маты с меньшей мощностью. А в спальне или лоджии нагрузку на отопительную систему можно усилить.

В-третьих, большая часть моделей электрического теплого пола не требует обязательной цементной стяжки. Плитку можно класть поверх системы. Поэтому монтаж не занимает много времени. В отличие от водяного пола, она не требует периодических проверок на герметичность.

Работа электрических кабелей бесшумна, но способна прогреть поверхность пола максимально равномерно. Такой обогрев можно использовать в любое время года с функцией регулировки температурного режима.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

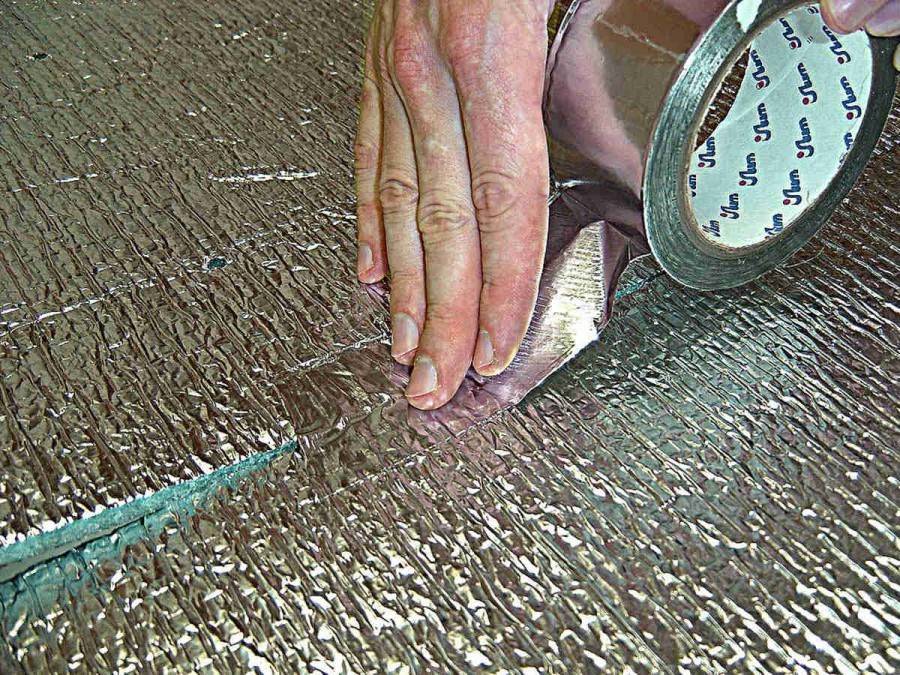

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Водяные теплые полы по грунту — часть 1

Watch this video on YouTube

Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный

Watch this video on YouTube

№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ

Watch this video on YouTube

Типы тёплых полов

Разработаны разные типы тёплых полов. Самые распространенные — водяные и электрические. Водяные подключают к основному отопительному контуру, который действует в помещении. То есть не нужно устанавливать источник тепловой энергии отдельно. Если говорить об экономии при эксплуатации, то это оптимальный вариант.

Недостатки у водяной системы тоже имеются:

• Поставить их можно только в частных домовладениях. В квартире этого делать нельзя, закон не позволяет. При подсоединении к центральной системе автоматически уменьшается уровень прогрева теплоносителя, так как мощность отопительных котлов рассчитана на его определённый объем, который заложен ещё при строительстве многоквартирного дома. То есть в квартирах у соседей станет холодней. Разрешение на подключение взять не реально. Нарушение законодательства влечёт за собой большие штрафы и демонтаж системы.
• Так как в трубах создаётся высокое давление, есть риск протечек. А это влечёт за собой дорогостоящий ремонт, причём не только самого водяного контура, но и всего покрытия пола. Если даст пробой водяной контур на втором этаже, пострадает и потолок внизу. То есть риск затрат на ремонт превышает экономию на эксплуатационных расходах.

При электрическом способе обогрева выполняют монтаж нагревающих кабелей под чистовым полом, в бетонную стяжку. Её толщина от 3 до 5 см.

Среди недостатков кабельных полов — длительная установка, обходится дорого при эксплуатации, то есть повышенный расход электроэнергии. Установка терморегулирующего блока отчасти решает эту проблему.

Несомненные преимущества — большая теплоотдача (КПД приближен к 100 процентам), возможность устанавливать и в квартире, и в доме.

Можно ли в теплице сделать теплый пол?

Зимой без подогрева теплиц не обойтись. Применяются различные отопительные системы, но самые эффективные и экономичные — тёплые полы. Они создают нужный микроклимат, и равномерно прогревают грунт.

Установка греющего пола в теплице имеет много плюсов:

• позволяет выращивать растения в любой сезон;
• обеспечивает быстрое прорастание семян;
• приводит к ускоренному развитию и раннему плодоношению растений;
• создаёт подходящие условия для выращивания самых теплолюбивых культур;
• не сушит воздух и не сжигает кислород;
• снижает риск образования ожогов на листьях;
• уменьшает расход энергии.

Монтаж водяного тёплого пола

Перед работами по монтажу водяного тёплого пола подготавливается схема укладки труб и составляется список необходимого материала.

Пошаговый процесс установки греющего пола выглядит так:

1. Подготовка основания — при наличии трещин и больших перепадов, их следует заделать специальным раствором, или залить тонкий слой черновой стяжки.
2. Монтаж коллекторного шкафа со всем надлежащим оборудованием — это рекомендовано сделать до укладки «пирога» пола, та как данные работы являются грязными, и приведут к образованию пыли и сора.
3. Гидроизоляция — основу нужно застелить гидроизоляционным материалом для защиты от влаги.
4. Монтаж демпферной ленты — ей надо оклеить весь периметр помещения, она спасёт конструкцию от деформации при нагреве.
5. Теплоизоляция — необходимый теплоизоляционный слой на бетонный пол составляет 7 — 10 см. Отлично подходит для этой цели экструдированный пенополистирол. Есть плиты с пазами для укладки и фиксации труб.

Бывает теплоизоляционный материал с фольгированным слоем, он способствует отражению тепла в нужном направлении.

Трубы бывают:

• металлопластиковые — они сложны в монтаже, имеют большой вес, для их изгиба требуется специальное оборудование;
• полипропиленовые — обладают высокой теплопроводностью, но контур такой нуждается в надёжной фиксации, так как он склонен принимать исходную форму;
• гофрированные нержавеющие — наиболее популярны, удобны в монтаже, с высокой степенью теплопроводности и имеют разные размеры;
• медные — прочны и долговечны, но стоят дорого и произвести укладку самостоятельно трудно;
• полиэтиленовые PERT и PRX — часто используются, так как изделие упругое, с хорошими эксплуатационными характеристиками.

Монтаж труб производится согласно запланированной схеме («улитка» или «змейка»), и с установленным шагом. Фиксация контура может осуществляться к предварительно установленной армирующей сетке пластиковыми хомутами.

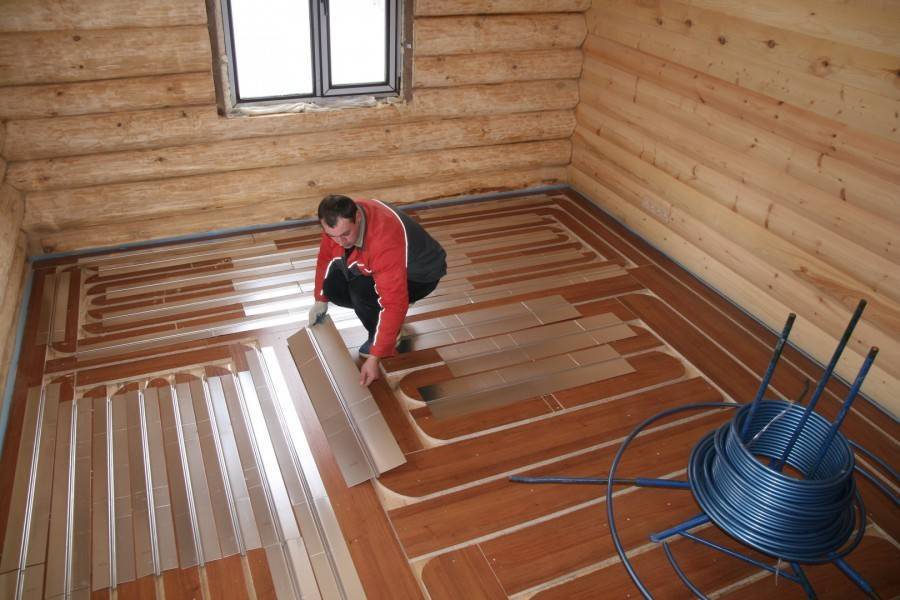

При укладке в качестве теплоизоляции мат с бобышками, трубы прокладываются между пазами, и тем самым надёжно закрепляются.

1. Подключение — трубы следует подсоединить к подаче и обратки тёплого пола.
2. Опрессовка пола — её нужно сделать до заливки стяжки, чтобы проверить работоспособность и наличие течи. Тестирование делается при повышенном давлением, на протяжении суток.
3. Заливка стяжки — её толщина зависит от диаметра труб, и составляет в среднем 5 — 7 см. При заливке бетонного раствора, в трубах должно присутствовать давление.

• Первое включение пола — запрещено включать систему до полного высыхания бетонного состава, на это потребуется около месяца. Чтобы не потрескалась стяжка, поднимать температуру нужно постепенно. Начиная с 20 градусов, и повышая каждые сутки на 3 — 4, пока недостигнется рабочая температура.
• Укладка финишного покрытия — материал может быть любым, главное, чтобы он сочетался с греющими системами. Хорошо соседствуют тёплые полы с керамической плиткой.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Температурные зазоры

По инструкции, при обустройстве стяжке тёплого пола в помещениях со сложной планировкой или имеющих большую площадь, правильно, перед заливкой бетона комнату поделить на зоны. Разграничивать нужно демпферной лентой, с толщиной 5 — 10 см, ей же прокладывается вся площадь вдоль стен.

Демпферная лента способствует защите системы отопления от повреждений, ведь в процессе нагрева происходит расширение элементов конструкции. Если не произвести монтаж демпферной ленты, стяжка бетонного пола быстро потрескается.

Существует несколько моментов, соблюдая которые можно правильно обустроить температурные швы:

1. Каждая зона, которая огораживается лентой, должна быть не больше 30 м2, а стороны длиной не более 8 метров.
2. Если в помещении сложная планировка, оно делится на квадратные или прямоугольные зоны.
3. В некоторых условиях, допускается производить разделения на 1/3 глубины раствора.
4. После затвердевания стяжки пола, швы герметизируются.
