Как сделать теплый пол от отопления в частном доме? Ищите ответ здесь!

Технология обустройства

Необходимые условия:

Монтаж приведет к подъему пола минимум на 10 см.
Не стоит экономить, монтаж теплого пола, а также внешнее утепление позволит сэкономить на отаплении.
Заранее выбрать покрытие на систему теплого пола.
Датчики для регулирования температуры устанавливают в каждой комнате, для экономии.
После заливки стяжки прокладывать систему начинают через 3 недели.

Пример обустройства теплого пола, используемый чаще всего:

Обеспечение теплоизоляции в зависимости от выбранной схемы отопления.
Создание гидроизоляции. Установка тонкой пленки, которая не позволит попасть влаге.
Монтаж труб, предварительно внимательно рассчитать необходимое их количество, а также скрепить их специальными шинами, чтобы при заливке бетона для стяжки не повредить их системе.
Начинать работу по укладке с периферии и двигаться к середине комнаты, идея основана на теории тепловой модуляции.
Заливка стяжки.
Установка пола.
Финишное покрытие.

Схема укладки

Подготовительный этап

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Он одинаков для всех схем теплых полов

Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит

Необходимые условия для качественной работы водяных полов

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Преимущества и недостатки теплого пола

Главные особенности в теплых полах – это их тепловая инерция и слабо нагревающаяся поверхность. При обогреве пола достигается комфортная для человека температура в 25-25 градусов тепла, что ниже радиаторного обогрева минимум в два раза. Прогрев полов происходит равномерно.

Комфорт из-за равномерного прогрева пола позволяет ногам быть в тепле, при этом голове будет прохладно. Для человека такое соотношение называется тепловым комфортом и признается оптимальным;
Экономичность установленной системы позволяет сэкономить много тепла – до 85%, что отразится в первую очередь на счетах за коммунальные услуги;
Эстетичность теплого пола однозначна – радиаторы на стенах, даже в современном исполнении придется скрывать предметами мебели. Управление температурой происходит из соседней комнаты или другого помещения – котельной или коридора;
Отсутствие вредных испарений при нагреве, нет плавающих частиц пыли. Греющий контур находится внутри пола, поэтому в нагревательных элементах не будет скапливаться пыль;
Влажность воздуха повышается из-за отсутствия пересушивания от батареи

Слизистые в горле и носу не пересыхают, что крайне важно, если в доме есть дети.

К недостаткам теплых полов можно отнести высокую стоимость установки, возможность ошибки при монтаже непрофессионалами, ограничение на использование напольных покрытий. Внутри комнаты с теплыми полами не кладут ковры или ковролин.

Теплый пол в частном доме экономит тепловую энергию

Комфортная температура в помещении с теплым полом на 2 °С ниже, чем с радиаторным отоплением.

Такое снижение температуры может сэкономить до 5% тепловой энергии на отопление. Это связано с явлением излучения нашим телом тепла в направлении холодных поверхностей — в данном случае — пола.

Если пол более теплый, в его направлении излучается меньше тепла от нашего тела,

следовательно, необходимый комфортный тепловой баланс достигается при меньшей температуре воздуха в помещении. Это важнейшее преимущество поверхностного отопления.

На возможность небольшого снижения температуры в помещении без потери комфорта также влияет распределение температуры по высоте.

Если ногам тепло, температура воздуха в помещении может быть немного ниже, при этом не ощущается дискомфорт.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

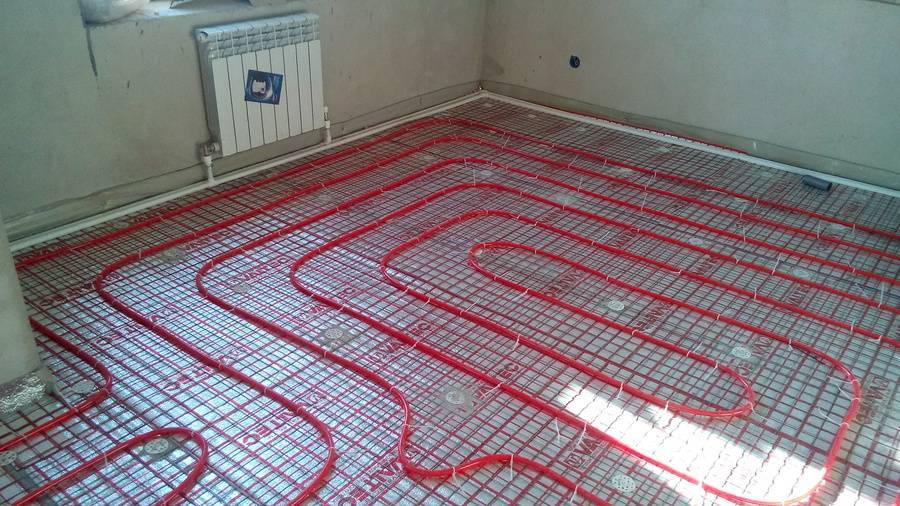

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Радиаторный обогрев: за и против

Скрытая опасность полов с подогревом. Комфорт или источник болезней?

Watch this video on YouTube

Радиаторы — это традиционная система отопления, которая работает от централизованного сети в квартирах, или от автономного источника в частных домах. Они просты в монтаже, и стоят недорого. К преимуществам можно отнести:

быстрый прогрев;
отсутствие дополнительной нагрузки на перекрытия;
высокое КПД — до 70%.

Против батареи свидетельствуют их громоздкие размеры, и то, что они занимают полезную площадь. Кроме того, они портят дизайн помещения, и смотрятся не эстетично.

Взвесив все за и против — радиаторы или тёплый пол, можно сделать вывод, что монтаж водяной системы трудоёмок и затратен, в сравнении с радиаторами. Но гидропол является более экономичным способом обогрева помещения.

Так как, в квартирах монтаж водяных полов запрещён, а использовать в качестве основного отопления электрические виды дорого, то рекомендован комбинированный вариант обогрева: радиаторы и тёплый пол.

Вместе они способны создать комфортную атмосферу, при этом ваши расходы повысятся не существенно. К примеру: в помещениях с повышенной влажностью (ванна и кухня) — радиаторы и тёплый пол, а в спальне и гостиной только батареи.

Подводя итог можно сказать, что тёплые полы — современная система со своими плюсами и минусами. Что выбрать, напольный обогрев или радиаторы — решать вам.

Нужно исходить не только из своих финансовых возможностей, но и из характеристик помещения. Если вы правильно сделаете выбор, взвесив все за и против, то комфортная температура в доме вам обеспечена.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Указания по монтажу теплых полов

Если вы утрясли все вопросы, касающиеся укладки «пирога» и выбора схемы подключения, можно переходить к заливке нагревательных плит. Для начала выясните необходимую тепловую мощность контуров, диаметр и расстояние между трубами, пользуясь нашей инструкцией.

Перед монтажом выровняйте поверхность и тщательно уберите мусор. При устройстве стяжки на грунте подготовьте утрамбованную песчаную подушку или подбетонку толщиной 4 см. Технология заливки монолитного теплого пола выглядит так:

Выполните гидроизоляцию из полотен пленки, раскладываемых по всей площади комнаты с нахлестом 100—150 мм. Стыки качественно проклейте скотчем, по краям сделайте напуски на стены высотой до уровня будущего чистого пола.
Нижнюю часть стен, контактирующую со стяжкой, оклейте демпферной лентой по всему периметру, как показано на фото. Напуск гидроизоляционной пленки должен остаться сверху полосы.
К стенам клеится демпферная полоса, а между монолитами устраивается деформационный шов
Плотно уложите теплоизоляционные плиты впритык друг к другу. Раскатывая бухту и выпрямляя трубу, разложите петли греющих контуров с нужным шагом. Фиксация трубопровода к утеплителю производится пластиковыми скобами с интервалом 35—40 см.
Выведите концы петель к месту подключения – коллектору или магистралям радиаторного отопления. Перед окончательной сборкой схемы контур заполните водой, выгоните воздух и проверьте герметичность давлением 3—4 Бар.

Оставив петли наполненными водой (чтобы не всплывали и не сминались под весом бетона), сделайте цементно-песчаный раствор из готовой сухой смеси для полов и залейте стяжку. Продолжайте работы спустя примерно 4 недели – столько требуется для полного затвердевания. Технология монтажа настильной системы теплого пола без цементной стяжки подробно описывается в другой нашей публикации.

Однотрубная разводка и подключение к ней

Когда в системе находится всего одна труба, по которой течет теплоноситель, она называется однотрубной или «ленинградкой». Раньше таким манером подключали все дома, но сейчас разработаны более эффективные рабочие схемы.

Однотрубная разводка

Для «ленинградки» характерна безотказная работа и высокая надежность. Главный ее недостаток – это падение температуры по ходу движения теплоносителя. Первые радиаторы намного горячее последних. Температуры для отдаленных от котла комнат может не хватать. Если к такой разводке подключить контур теплого пола, температура упадет еще сильнее, плюс возрастет гидравлическое сопротивления, что потребует установки дополнительного насоса.

Бухта трубы для теплого пола

Чтобы более-менее сбалансировать такую систему, вам потребуется соблюсти следующие требования.

Чтобы температура на радиаторах не падала, врезку нужно сделать на обратном участке магистрали, после всех батарей.
Использовать для этого нужно трубу DN
Такое подключение допускается лишь к контуру, в котором не более 5-ти радиаторов.
Чтобы поддерживать температуру пола на одном уровне нужно включить в систему трехходовой смесительный клапан.
Этот клапан устроен таким образом, что постоянно подмешивает к остывшей воде горячую, сохраняя температуру на одном уровне.
Вместе с ним в контур нужно включить насос для принудительно циркуляции. За счет него вода будет двигаться, даже когда клапан полностью перекрывается.

Трехходовой клапан для смешения теплоносителя

Как не колдуй, а результат всегда будет в чем-то отрицательным, если не делать изначально все как положено. Эта система тоже используется редко, так как стабильной ее работу назвать не получится. Работающий насос создает некоторое давление внутри контура, чтобы заставить теплоноситель течь в нужном направлении. При открытии клапана это давление передается и на радиаторы, создавая дополнительное гидравлическое сопротивление. Это вызывает разбалансировку радиаторов и меняет расход воды.

Когда отопление работает в таком режиме, нередко случаются аварии. Поэтому перед подключением задумайтесь, может дешевле будет протянуть трассу нормально от котла, через смесительный узел.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Теплые полы от батареи в квартире

Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.

В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.

Часто встречающиеся проблемы

При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:

Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.

Решение проблем с монтажом водяного теплого пола в квартире

При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.

Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.

Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

Монтажные схемы

Монтажные схемы показывают систему, как подключается водяной теплый пол и распределяется по помещению. Ниже будут представлены несколько классических схем:

Соединение напрямую через котел. Система теплого пола начинается от котла, через распределительный коллектор по петлям, а затем поступает обратно в котел, который должен быть установлен на желаемую температуру. Для данной схемы больше подходит конденсационный котел.
Вместо котла соединение происходит с трехходовым клапаном. При данной схеме возникает комбинация нескольких систем. Во-первых, существует радиаторы отопления, которые нагреваются до температур 70-90 градусов, а сама система теплых полов до 40-а. Чтобы уравновесить температуры, применяется трехходовой термостатический клапан. Недостаток такого монтажа в том, что невозможно равномерно изменить температуру покрытия, оно либо холодное, либо горячее. Плюс в том, что данную схему проще всего установить, детали от нее дешевые. Используется редко.
Соединение с помощью насосно-смесительного узла. Данная деталь позволяет должным образом регулировать температуру.
Использование радиатора. Легко устанавливается, не очень стабильна, не рекомендуется устанавливаться в жилых зонах.

Укладка производится в виде:

Змейки,
Улитки,
Комбинация из двух вышеперечисленных вариантов.

В зависимости от назначения помещения, бюджета, подбирают вариант, отвечающий всем запросам покупателя.

Подключение через котел

Проектирование теплого пола

Прежде чем приступить к составлению проекта, необходимо убедится в том, что нет неустранимых препятствий для монтажа системы в помещении. В качестве таковых могут выступать:

высота помещения. Толщина теплого пола водяного (смонтированной системы) 100-120 мм. Это приводит к поднятию пола на соответствующую высоту;
место установки двери. Вследствие монтажа системы уровень пола поднимается. Необходимо сохранить высоту дверного проема в 2200 мм (стандартная дверь и монтажные зазоры) или оценить возможность увеличения дверного проема или прикинуть, во сколько обойдется изготовление двери на заказ;
ориентация окон. Окна, расположенные на север или северо-запад, или ориентированные на ветреную сторону, или имеющие большой размер, могут привести к тому, что мощность системы необходимо будет увеличить, чтобы компенсировать потери тепла через внешний контур и обеспечить нужную температуру в помещении;

Несущая способность балок или плит перекрытия. Учитывая вес бетонной стяжки, следует оценить способности плит или балок перекрытия выдержать вес системы водяного теплого пола. Старые перекрытия еще не причина отказываться от системы в целом, но повод изучить настильный водяной пол.

Ввиду перечисленных выше требований, водяные теплые полы в частном доме получили большее распространение, чем в квартирах в многоэтажках.

Если препятствий для устройства не наблюдается, можно приступать к проектированию.

Расчет водяного теплого пола

Выполняется расчет необходимого количества материала в зависимости от параметров отапливаемого помещения и технических характеристик составляющего оборудования и материалов. Расчет теплого водяного пола производится на основании следующих данных:

площадь пола и высота помещения;
материал стен и перекрытий;
степень и вид теплоизоляции;
вид напольного покрытия;
материал и диаметр труб;
мощность обогревательного элемента (котла или централи);
желаемый температурный режим (см. таблицу).

Предельная (максимальная) температура поверхности теплого пола для помещений разного назначения

После этого делается эскиз (схема, чертеж), отражающий место установки основного оборудования, способ и шаг размещения труб.

Отопление полами водяного типа

Водяные системы «тёплого пола» представляют из себя гибкие трубы, в которых обращается теплоноситель (к примеру, вода). Поверх такой системы чаще всего укладывается стяжка, но возможен и «сухой» вариант монтажа.

В старых многоквартирных домах подобный вариант отопления теплым полом используется редко, так как централизованные системы отопления на это не рассчитаны.

Однако в некоторых новостройках существуют возможности для подключения тёплых полов. Чаще водяные системы используют в частных жилых постройках.

Особенности

Теплоноситель с температурой не выше 40—45 градусов поступает в трубы конструкции от котла. Часто отопительное оборудование обеспечивает более сильный нагрев. В связи с чем требуется подмес остывшего теплоносителя к поступающему от котла. Это производится с помощью специального термостатического клапана. Вся система функционирует при помощи циркуляционного насоса.

Существует единственный тип котлов, благодаря которому получают заданную температуру – это газовые конденсационные котлы. Теплоноситель из такого котла направляется напрямую в трубы тёплого пола, и узел подмеса необязателен.

Преимущества

Выделяют следующие плюсы подобных полов:

равномерность обогрева всей площади помещения;
комфорт в помещении;
экологичность (отсутствует электромагнитное излучение);
экономичность (работает от одного котла с системой радиаторов, особенно выгодно использование газовых котлов);
отсутствие видимых элементов отопления, которое положительно сказывается на внешнем виде комнат.

Недостатки

Минусы водяных тёплых полов:

сложность установки в многоквартирных домах (в основном в домах старой постройки);
увеличенная толщина бетонной стяжки (7–10 сантиметров);
трудоёмкость монтажа;
высокие финансовые затраты на устройство системы;
возможность протечек;
сложности ремонта при использовании стяжки (в меньшей степени относится к сухому варианту монтажа).

Распределение температуры в помещении

При обогреве помещений с помощью любого тёплого пола температура выше внизу комнаты и ниже – у потолка. Такой температурный режим комфортен для человека, ведь ноги находятся в тепле, а голова – в холоде.

Перед монтажом водяных полов планируется и рассчитывается система распределения тепла в разных помещениях и даже их частях.

В ванной или спальне комфортна более высокая температура, в коридоре она необязательна. Теплоноситель в системе циркулирует по протяжённым трубам и может остывать в процессе.

Кроме того, при большой площади пола петель из труб может быть несколько, для этого устраиваются специальные смесительные узлы. Они допускают автоматическое поддержание температуры.

Справка! При неправильном проектировании такой системы прогрев разных частей пола будет неравномерным. Избежать ошибок поможет обращение в специализированную компанию.

Саморегулирование

По законам физики тепло от горячего предмета передаётся холодному. Когда температура в помещении поднимается за счёт солнечного света, присутствия людей или бытовой техники, поступление тепла от водяного пола начинает сокращаться. А он, в свою очередь, забирает меньше тепла от котла.

Таким образом, дом потребляет ровно столько тепловой энергии, сколько ему необходимо, чтобы компенсировать энергопотери. Это называют эффектом саморегулирования водных тепловых полов.

Монтаж

Существует два основных варианта монтажа водного пола:

«Мокрый». На основание укладывается слой гидроизоляции и утеплителя. Далее устраивается армированная стяжка с трубами теплоносителя, после чего укладывается финальное покрытие.

Фото 3. Укладка специальных алюминиевых пластин проводится при сухом типе монтажа водяного пола.

«Сухой». Для этого типа монтажа используются специальные пластины из алюминия с пазами для труб. Поверх кладётся выравнивающий слой, например, из фанеры, а далее оборудуется финальное покрытие.

Внештатная ситуация

Под внештатной ситуацией мы понимаем случай, когда батарея протекла. Опять же, если есть кран, отключающий батарею – отключайте и сливайте, если нет – вам не обойтись без вызова слесаря-сантехника.

Батарея не греет

Холодная вода в батарее, хотя отопление давно включили? Значит, . По идее, ваши радиаторы должны быть оборудованы краном Маевского. Если у вас батарея установлена правильно (угол, в котором установлен кран, должен быть чуть-чуть выше), то при открытии крана для стравливания лишнего воздуха у вас только воздух и выйдет; как только пошла вода (не забудьте сразу подставить баночку) – значит, воздух вышел, и пробки больше нет. Если радиатор установлен полностью горизонтально, вам, возможно, придется спустить больше воды.

В радиаторе рифар есть специальные краники для слива

Кран Маевского не установлен? Пожалуй, лучше в таком случае все-таки обратиться к специалистам. Почему?

Оборудование имеет обыкновение со временем выходить из строя. Представьте, что вам удалось справиться с закоксованностью и слить воду. А вот закрыть их – уже нет.

Представляете, к каким последствиям это приведет?

Во-первых, вы зальете соседей, и вам все равно придется вызывать слесаря, чтобы он отключил отопление во всем доме.
Во-вторых, вы оставите весь дом (или, по крайней мере, подъезд) без отопления на достаточно долгий срок – пока не будут ликвидированы последствия вашей «самодеятельности».
Кроме того, если отопление в вашем доме обеспечивается индивидуальным котлом, то в договоре, заключенном вами с обслуживающей организацией, указано, что самостоятельно сливать воду запрещено. Это связано с потерей нужного уровня давления, о чем сигнализируют специальные аварийные датчики.
