Как происходит регулировка водяного теплого пола

Спосбы изменения температуры радиаторами

Первый способ регулировки температуры радиаторов в помещении — это когда у вас в помещении смонтирован один радиатор и он закрыт экраном. В этом случае регулировать температуру в комнате будем с помощью комнатного термостата и сервопривода.

Сначала выбираем место монтажа комнатного термостата. Обычно его располагают на 1 метр от двери. На высоте  от 1 до 1,5 метров на противоположной стене от ручки двери, чтобы при открытии двери поток холодного воздуха попадал на термостат и тот в свою очередь сразу реагировал на перепад температуры.

На подающий трубопровод радиатора монтируем клапан под термоголовку, на который накручиваем сервопривод для систем отопления.

Сервопривод нуждается в питании 220 вольт. Мощность его при этом составляет 2-3 ватта.  Кабель от него ведем к комнатному термостату.

Комнатные термостаты делятся на две группы: электронные и механические. Механические термостаты в наше время себя практически изжили, но они самые простые в монтаже. Работают как обычный выключатель. Приводите питание на термостат. Через него разрываете фазу на сервопривод и все. Термостат подает или нет питание на сервопривод.

Электронные термостаты бывают простые, в плане включить выключить, а бывают термостаты программируемые.

В свою очередь электронные термостаты бывают двух видов по принципу работы:

Первые — это такие термостаты, для работы  которых необходимо питание от сети. Обычно 220 Вольт. То есть к ним подводиться питание отдельно. А от  термостата  отдельно монтируют кабель к сервоприводу.

Второй вид термостатов в питании от сети не нуждаются, так как такие термостаты оборудованы батарейкой. В этом случае, как и с механическими термостатами, через него просто разрывается фаза на сервопривод, а ноль идет на сервопривод без разрыва. При этом все термостаты необходимо подключить в щите на свой автомат для его быстрой замены или обслуживания.

Установленные стандарты для температуры поверхности теплых полов

В справочнике Строительных Норм и Правил (СНиП) установлен строгий регламент на счет того, какая должна быть температура пола. Согласно пункту 44-01-2003 максимальная и минимальная температура теплого пола должна быть в диапазоне 26 и 35 °С.

Минимальную точку в 26 °С следует устанавливать только в том случае, если в данной комнате постоянно находятся люди. Если в помещение редко заходят посетители, тогда оптимальная температура должна быть на отметке в 31 °С. Такое значение обычно выставляется для ванных комнат, бассейнов и санузлов, где комфортная температура для ног наиболее необходима. Главное ограничение заключается в том, что температура по осям нагрева не должна превышать допустимые 35 °С, более высокая температура вызовет нежелательный перегрев системы и напольного покрытия.

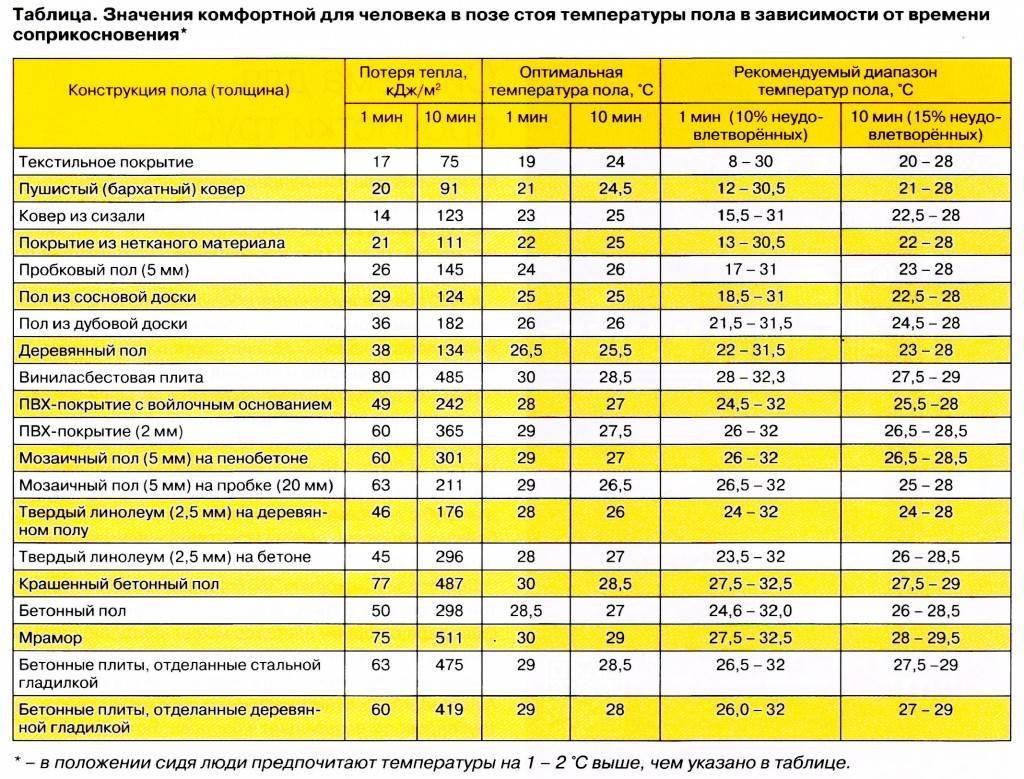

Комфортная температура теплых полов для разных покрытий

Для паркетной поверхности максимальное значение составляет 27 °С. Это вызвано особенностями материала и его термическими свойствами, перегрев такого напольного покрытия может привести к его деформации.

Для комфортного нахождения в помещении достаточно 22-24 °С. Такая температура приятна для ног и равномерно нагревает воздух в помещении. В отличие от классических батарей, температура воздуха будет максимальна по всей высоте участка. На практике редко достигается значение теплоносителя в 30 °С.

Как правило, все параметры просчитываются на этапе проектирования отапливаемой поверхности. Перед установкой водяных и электрических систем обогрева следует учитывать их задачи и показатели теплопотерь помещения.

Установка нагрева по дням и часам

Второе нам нужно настроить включение по дням недели (включая выходные), а также по часам. Тут также все просто. Настройки активируются нажиманием клавиши «книжка» (держим пять секунд).

После переходим в основные настройки временного интервала, сначала идет для будних дней. Время меняется также «вверх» «вниз», выбор опции «книжка», сначала идет время, затем температура. Идет целый цикл.

Всего тут шесть настроек:

— Когда встали

— Ушли из дома

— Пришли на обед

— Ушли с обеда

— Пришли вечером

— Легли спать

Также можно установить и дня выходных

Простите если немного не понятно, обязательно смотрите видео в конце, там все разложено по «полочкам».

Температура теплого водяного пола

Оптимальная температура в помещениях дома Согласно Строительным нормам и правилам РФ, температура теплого пола в помещении с постоянным пребыванием людей, не должна превышать 26°C. Это оптимальная температура теплого пола, исходя из соображений безопасности. Также на температуру теплоносителя в контуре влияет материал чистового покрытия. Это объясняется различной теплопроводностью материалов.

Рекомендуемые температуры:

• Для плитки, кафеля, керамогранита — 26°C;
• Для деревянного покрытия (например, брус, половая доска) — 24°C, для покрытого лаком дерева — 21°C;
• Для паркета (подразумевается классическая укладка в 3 слоя) — 30°C;
• Для линолеума и ламината — 27°C.

Ковер, ковролин и другие настилы из плотной ткани требуют увеличить температуру пола примерно на 5°C.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола»).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Установка терморегулятора теплого пола: что и как

Теплые полы с каждым годом становятся все более популярными. Они бывают трех видов: электрические, водяные и инфракрасные. Для эффективной и экономной работы теплого пола необходимо установить термостаты. Для водяного пола они не обязательны – система может работать и без них. Терморегуляторы для теплого пола необходимо устанавливать только в том случае, если система является инфракрасной или электрической. Как выглядят термостаты для теплых полов. можно увидеть на фото.

Терморегулятор – это устройство, главной функцией которого является поддержка нужного температурного режима с помощью показаний специального термодатчика для теплого пола. Таким образом, теплый пол выключается, когда температура достигает требуемого значения, и включается, если она понижается на градус.

Комплект теплого пола с терморегулятором позволяет:

• обеспечивать оптимальный уровень нагрева пола;
• автоматизировать работу системы;
• сэкономить на электроэнергии или воде;
• рационально использовать систему благодаря ее выключению при достижении нужной температуры;
• создать комфортный температурный режим в помещении.

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

• специальных сервомеханизмов, управляемых посредством радиосигналов;
• радиотермостата — переносного устройства, которое отслеживает состояние датчиков;

• радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Возможности трёхходового клапана

Если на гребенке имеется трёхходовой клапан, то настройка делается с помощью сервопривода. При этом контроль за показателями будет осуществлять смесительный клапан. В процессе этого, трёхходовой вентиль можно поворачивать как угодно, и сколько нужно раз. А вот настройку смесительного клапана производить сложнее.

Зачем нужна гребенка для теплого пола, разберем ее устройство и принцип работы, как выбрать, инструкции с фото и видео как установить и настроить или сделать своими руками.

Есть другая возможность провести регулировку нагревательных полов — использование модульного смесителя, он состоит из:

• трёхходового крана;
• термометра;
• байпаса;
• насоса для циркуляции жидкости;
• термостатической головки;
• реле.

Данный набор стоит не мало, зато эффективность его высокая. Существует обязательное условие для функционирования этого модуля — европейская сборка.

Ещё один метод регулировки тёплых полов — устанавливается сервопривод и термостат. Термостат оповещает сервопривод о понижении температуры в помещении, и о необходимости произвести подачу нагретого теплоносителя. Данный способ функционирует даже при сборке коллектора своими руками.

Тёплый водной пол — сложная конструкция, и решив соорудить его в своём доме, нужно отдавать себе отчёт, что мало смонтировать систему, необходимо периодически проводить её регулировку по инструкции

И важно разбираться в этом процессе, иначе пол не будет оправдывать ваши ожидания

Источники

• https://VdPol.ru/teplyj-pol/regulirovka-teplogo-vodyanogo-pola.html
• https://santehmen.ru/pol/kak-otregulirovat-grebenku-na-teplyj-pol.html
• https://opechkah.ru/bez-rubriki/kak-otregulirovat-vodyanoj-teplyj-pol

Техники регулирования температурного режима водяных полов

Как уже сказано, есть масса вариантов обеспечить поддержание комфортной температуры в помещении. Разберем каждый из них.

Ручная регулировка

Пример механического терморегулятора для ручного управления температурой пола

Осуществляется процесс посредством термоголовок (как обычный кран). Никаких автоматических приборов не нужно. Установка термоголовки производится на коллектор обратный и подающий. Процесс осуществляется после заполнения каждой петли контуров при отсутствии воздуха в трубах. Сначала идет заполнение основной системы, затем открыть/закрыть прямое и обратное направление петли, чтобы заполнить и ее, воздух должен выходить через воздуховод, иначе полы не будут греть как положено.

Запустив циркуляцию одной петли, проверить температуру – она должна быть везде примерно одинаковой. Закрыть первую петлю и переходить к следующей. Таким образом проверяются все петли контуров. Конечно, при определении тепло/холодно только рукой, не получить идеального совпадения температуры каждой петли, поэтому иногда общий результат можно увидеть только через час – дает себя знать инерциальность системы.

Групповое регулирование

Схема группового регулирования температуры сенсорными датчиками

Применяется в том случае, когда нужно поддерживать  тепло сразу на нескольких объектах. Подразумевается применение автоматических приборов, что гарантирует точность результата, обеспечивая больший комфорт управления. Регулировка осуществляется на источнике тепла, а также на смесительных узлах принцип «константы» или «климат-контроля», охватывающий всю постройку.

1. Принцип константы осуществляется с применением термоголовок, монтируемых на двух-, трехходовые клапаны. Чувствительная система всегда будет поддерживать одну температуру, установленную заранее. Большие узлы оснащаются электроприводами, для маленьких узлов достаточно обычных приборов.
2. Водяной теплый пол, регулируемый по принципу «климат-контроль», зависит от автоматического датчика, устанавливаемого на систему. Получается регулировка по общей температуре окружающей среды, а потому все решает автоматика. «Умная» система сама делает вычисления, выставляя термальный режим и поддерживая его заданное время. Осуществляется это посредством просчета температуры воды, воздуха на подаче, вычисления соответствия таблице и потом автомат вычисляет оптимальную градацию температур для помещения.

Индивидуальное регулирование

Для индивидуальной регулировки температуры применяется система климат-контроля

Как правило, данный вариант подходит для обеспечения комфортного микроклимата в отдельно взятой комнате. В этом случае определяется температура воздуха, затем теплого пола, регулировка же обеспечивается монтажом датчика в каждую зону (комнату). Групповой вариант регулировки никак не заменит индивидуальный, так как в первом случае система работает по охвату всего дома, работая в «одном ритме», во втором случае у каждой зоны свой температурный режим водяного пола, который может быть отличным от любого другого – разница температурных режимов контуров иногда довольно существенная, именно поэтому требуется монтаж термодатчиков регулирования в индивидуальном порядке.

Что касается последнего, комплексного варианта регулирования температурного режима водяного пола, то он достигается правильным объединением группового и индивидуального решения. Выполнить самостоятельно подобную работу достаточно сложно, особенно, если нет определенного навыка – большой перепад температур может спровоцировать сбой работы всей системы, поэтому потребуется полная перенастройка конструкции, что повлечет дополнительные расходы.

В случае обустройства системы теплых полов своими руками, самым простым и действенным способом регулировки температуры водяного теплого пола является работа кранами, то есть, ручной вариант. Монтаж не требует никаких профессиональных навыков, а работать ими довольно удобно: холодно – открыть, тепло – закрыть подачу кипятка по трубам системы. Помимо простоты, способ характеризуется экономностью осуществления, а если краны находятся там, где до них могут дотянуться дети, есть термоголовки, оснащенные специальной защитой, которая предупредит возможность кручения в хаотичном порядке.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Запуск теплого пола

Запуск теплого пола можно начинать, когда стяжка уже сухая; сохнет стяжка от 17 до 28 суток; в противном случае, начинаем сушку стяжки с минимальной температуры, прибавляя по одному градусу в сутки, однако начинать такую сушку стяжки можно не ранее четырнадцати дней с момента заливки.

Важно! Обязательно дайте бетону высохнуть, чтобы влага из него ушла равномерно, и только после этого выполняйте запуск теплого пола. Важно! Перед настилкой чистового покрытия пола просушите стяжку нагреванием (это по прошествии 28 дней после заливки). Особенно сухость стяжки важна, если чистовое покрытие пола на основе дерева (паркет, паркетная доска, ламинат)

Особенно сухость стяжки важна, если чистовое покрытие пола на основе дерева (паркет, паркетная доска, ламинат)

Важно! Перед настилкой чистового покрытия пола просушите стяжку нагреванием (это по прошествии 28 дней после заливки). Особенно сухость стяжки важна, если чистовое покрытие пола на основе дерева (паркет, паркетная доска, ламинат). Перед запуском теплого пола не забываем открыть все контуры (вентили на обратном коллекторе) и шаровые краны между узлом подмеса и коллекторами:

Перед запуском теплого пола не забываем открыть все контуры (вентили на обратном коллекторе) и шаровые краны между узлом подмеса и коллекторами:

Открываем тоже трёхходовой клапан на максимум. Запускаем циркуляционный насос. После чего занимаемся регулировкой температуры.

Автоматическая регулировка теплых полов

Для того, чтобы система работала в безопасном и комфортном режиме, автоматически настраивая температуру по заданным параметрам, используются автоматические регуляторы теплого пола:

• Термостаты (терморегулятор). Регулировка температуры теплого водяного пола термоголовкой подразумевает наличие датчиков с показателями температуры воздуха в комнате, или/и пола. Термоголовка оснащена сенсором-датчиком, наполненным жидкостью, которая значительно меняет объем в зависимости от температуры (чаще всего толуолом). Когда сигнал показывает высокую температуру, жидкость расширяется и давит на закрытие подачи теплоносителя. И наоборот, освобождает подачу при показателях низкой температуры. Система контролирует себя сама;
• Сервоприводы. Они представляют собой клапаны, могут работать на толуоле или электрическом напряжении, уменьшая или увеличивая количество воды в зависимости от температуры, улавливаемой датчиком путем перекрытия ее подачи.

Плюсы автоматизированного контроля и регуляции теплого пола – удобство. Высокий уровень комфорта, надежность качественных элементов, не уступающая механическим. Минусы – более высокая по сравнению с механическим управлением цена, необходимость обращаться к специалистам.

Автоматическая регулировка водяного теплого пола

Правильная настройка и регулировка – ответственный процесс. Теплый пол — система не сложная, но требующая тщательного подхода и внимания к деталям. От грамотного запуска и настройки зависит эффективность работы системы, а, соответственно, и комфорт в доме.

Основные требования к установке СТП

Терморегулятор, который висит на стене, надо подключить к электричеству и датчикам температуры. В плитках проделывают штробы для прокладки проводов от щита и пола. Датчик, находящийся в полу, надо удалить от других отопительных приборов, чтобы не сбивать его работу. При оборудовании полов с имеющимся ремонтом можно прокладывать кабели сверху стен, пряча их в короба.

Схема подключения требует соблюдения правил во время монтажных работ:

1. Терморегулирующее устройство устанавливают в удалении от пола на 40 – 170 сантиметров, либо как указано в инструкции. Если устройство оснащено пультом управления, то устройство можно прикрепить где угодно. Необходимо помнить, что главной задачей терморегулятора считается контролировать работу системы, а не показывать температуру воздуха.
2. В помещения повышенной влажности устанавливают приборы с дополнительной защитой от влаги. При установке устройства внутрь стены, коробку используют из невоспламеняющихся материалов.
3. Если провода, соединяющие терморегулятор и нагревательный прибор, имеют мощность свыше одного килловата, то их укладывают в специальные теплостойкие трубки.
4. Датчики, фиксирующие температуру, располагают среди элементов, нагревающих пол, а также не ближе пятидесяти сантиметров от стены.
5. Согласно инструкции при первом запуске системы установить минимальный уровень температуры.
6. Провода подводят к клеммам устройства строго, как указано в схеме инструкции.
7. Устройство терморегулятора монтируют к стене, когда окончена прокладка всех элементов в полу.
8. Если пол заливают цементом, то трубку с датчиком надо тщательно изолировать.
9. Заделывая пол раствором, надо протестировать систему на исправность.
10. Маты для нагревания оснащают заземлением, перед устройством оборудуют УЗО.

Температурные режимы и их особенности в различных системах

В инструкции к тёплым полам представлена подробная информация, где чётко прописано, какой наибольший уровень нагрева допустим. Однако стоит учесть ещё некоторые важные нюансы:

• Нагревательные маты нельзя применять как единственный способ обогрева жилища, потому что их мощность ниже, чем у кабеля, монтаж которого выполнен в цементную стяжку.
• Выбирая систему тёплый пол по мощности, принимайте в расчёт тепловые потери комнаты. Если тёплый пол укладывается, например, на холодном балконе, тогда придется приобретать более мощную систему обогрева.

Мощность нагревательной системы

• В комнатах, в которых преобладает повышенный влажностный режим, обогрев пола поможет избавиться от лишней влаги. Поэтому в ванной комнате можно выставить температурный режим в 30 градусов.
• Многие напольные покрытия боятся сильного нагрева, поэтому для тёплого пола в качестве финишного настила лучше выбирать кафель, он быстро нагревается и остывает, а главное, такой пол выдержит даже сильный прогрев.
• Температура пола под ламинированные доски, паркет, ковролин и тому подобные напольные покрытия не должна превышать 26 градусов. Под эти покрытия самая большая мощность тёплого пола должна быть не больше 100 ватт на 1 кв. м площади.

Значение комфортной температуры пола

При монтаже обогрева водяного или электрического типа следует предусмотреть качественную систему, позволяющую выполнять регулирование степени нагрева. Состоит такая система из двух элементов: датчик и термостат. Без них невозможно контролировать температуру пола.
