Монтаж теплого пола
Что собой представляет система отопления теплый пол под ванной?
Водяной пол в ванной: Устройство и описание системы
Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.
Особенности конструкции «теплых полов»
Теплый пол имеет несколько слоев:
- Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
- Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
- Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
- Установка труб.
- На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.
Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.
В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб
При этом толщину непосредственно труб можно не брать во внимание
Особенности конструкции системы «теплый пол» в ванной под плитку
Обогревательная система под плитку устроена таким образом:
Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной
Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.
Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб
В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.
Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.
Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.
Установка котла
Для системы «тёплый пол» выбирают котёл в зависимости от теплоносителя. Если в доме есть газ, то целесообразно выбрать газовый котёл. Его устанавливают в помещении. Расходы на теплоноситель будут минимальными. Необходимо оборудование с выходами для горячего водоснабжения и для водяной напольной магистрали.
Если в доме устанавливают печь на твёрдом или жидком топливе, то для нагревательного оборудования обустраивают отдельную котельную. Неудобства состоит в том, что придётся постоянно следить за расходом топлива.
Вода в теплообменнике нагревается до высокой температуры, потребуется дополнительно установить радиаторы, сушилки для полотенец, можно вывести отдельные контуры в баню или в гараж. Данные мероприятия необходимы, чтобы выдержать в напольной магистрали определённое давление и температуру воды.
Материалы для теплого пола
Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.
Материалы для водяного теплого пола
Комплектующие для водяного теплого пола:
- при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
- насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
- непосредственно трубы, по которым будет двигаться теплоноситель;
- коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
- для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
- фитинги, шаровые клапаны и т. д.
Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже
Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.
Крепления для труб водяного теплого пола
Планка монтажная для теплого пола
От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.
Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.
Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.
Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.
Стяжка для теплого пола
Шаг 4. Укладка труб отопительной системы
Настоятельно рекомендуем обязательно перед укладкой нарисовать несколько вариантов схем. Это отнимает совсем мало времени и позволяет избегать досадных ошибок. Кроме того, во время составления схем есть возможность подобрать оптимальное расположение контуров с учетом их длины и геометрии.
Трубы для теплого пола
Практический совет. Есть правильные рекомендации не прокладывать трубы под местами установки мебели, она будет перегреваться и быстро терять свою привлекательность. Мы советуем действовать очень продуманно. Кто может дать гарантию, что в этих местах мебель будет стоять все время, что не захочется сделать ее перестановку или полную перепланировку помещений?
Длина каждого контура должна учитывать мощность водяного насоса, данные указываются в инструкции по эксплуатации, внимательно изучите ее перед началом монтажа.
Таблица определения производительности насоса в зависимости от отапливаемой площади
В противном случае возможны ситуации, когда температура пола в различных зонах помещения будет значительно отличаться, а добиться комфортных значений обогрева комнаты станет трудно.
Трубы можно крепить двумя способами:
специальными скобами сразу на отражающей пленке, для облегчения процесса на ней нанесена сетка. Система фиксируется специальными скобами. Метод неплохой, работы делаются быстро и качественно;
к металлической армирующей сетке. Она ложится на теплоотражающую пленку, трубы фиксируются пластиковыми хомутами. Считаем, что этот метод никаких преимуществ перед первым не имеет. Зато есть у него недостатки: дополнительное увеличение стоимости монтажа и опасность механического повреждения труб. Как армирующий элемент в таком положении сетка не играет никакой роли. Согласно строительным правилам она должна быть со всех сторон залита бетоном на толщину не менее пяти сантиметров, только в таком положении сетка работает в связке и повышает физические показатели прочности стяжки.
Никогда не покупайте некачественные фитинги и запорную арматуру из непрочных сплавов. Дело в том, что они со временем под воздействием явлений усталости материала дают трещины. Как правило, протечки образуются в местах состыковки гайки и штуцера. Визуально трещина не видна, кажется, что причина в плохо затянутой прокладке. Попытки подтянуть гайку всегда кончаются печально – обламывается резьбовая часть штуцера и остается в гайке. Вынуть ее оттуда очень сложно, чаще всего приходится менять пару. Идеальный вариант материала изготовления фитингов – нержавеющие стали, подойдет и бронза. Все остальные цветные сплавы покупать не стоит
Не нужно экономить на фитингах, их важность в системе обогрева трудно переоценить
Как выбрать фитинги
Еще один нюанс. Используйте для герметизации соединений только резиновые прокладки, не стоит применять паронит, его нужно сильно затягивать, не все фитинги выдержат такие усилия. И последнее. Элементы, работающие в паре, должны быть из одного металла. Это нужно для того, чтобы исключить появление критических напряжений из-за разности тепловых расширений.
Соединение труб с пресс-фитингами
Последовательность соединения металлопластиковых труб с обжимными пресс-фитингами
Достоинства
Система подогрева на основе воды имеет массу достоинств. К ним можно отнести:
достижение нужного уровня комфорта, так как полы будут всегда теплыми, а воздух в помещении будет прогрет равномерно;
Таблица решений для выбора системы водяного теплого пола
- безопасность, но только в частном доме. Такие полы не ударят током, и самое страшное, что может случиться – это протечка. Но в частном доме она не так критична, как в многоквартирном. Притом даже если произойдет протечка, то пострадает максимум имущество владельца, но никак не он сам, так как риска обжечься горячей водой просто нет;
- экономию – тоже одно из достоинств. Водяные полы позволят сэкономить немало природных и денежных ресурсов, так как вода будет использоваться в качестве теплоносителя одна и та же. Также можно быстрее прогреть помещение, используя водяные полы, если высота потолков очень велика;
- совместимость со всеми напольными покрытиями – тоже плюс. Действительно, лишь в редких случаях нельзя укладывать поверх нагревательной системы какие-то определенные покрытия. И то, если сделать все грамотно, то поверх водяной системы можно уложить любые покрытия;
Можно совмещать водяной теплый пол со всеми напольными покрытиями
стоимость водяной системы невелика, что позволит сэкономить некоторую сумму денежных средств при монтаже.
Но у такой системы есть и недостатки. Так, например, при монтаже не обойтись без заливки стяжки, а это достаточно тяжелая работа, требующая определенных навыков. Плюс стяжку перед эксплуатацией придется просушить, а это – плюс 28 суток к длительности ремонта. И на протяжении этого срока делать в ремонтируемом помещении ничего нельзя. Еще один недостаток – это сложность ремонта самой системы при необходимости
Так что важно все делать качественно изначально, чтобы потом избежать неприятностей на протяжении длительного времени
Совокупные затраты на системы отопления теплыми полами за 5 лет
Как сделать водяной теплый пол
Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.
Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.
Подготовка основания
Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.
Укладка полиэтиленовой пленки
Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.
Укладка пенополистирола
Шаг 4. По периметру помещения крепится лента демпферная.
Крепление демпферной ленты
Шаг 5. Укладывается армирующая сетка.
Укладка армирующей сетки

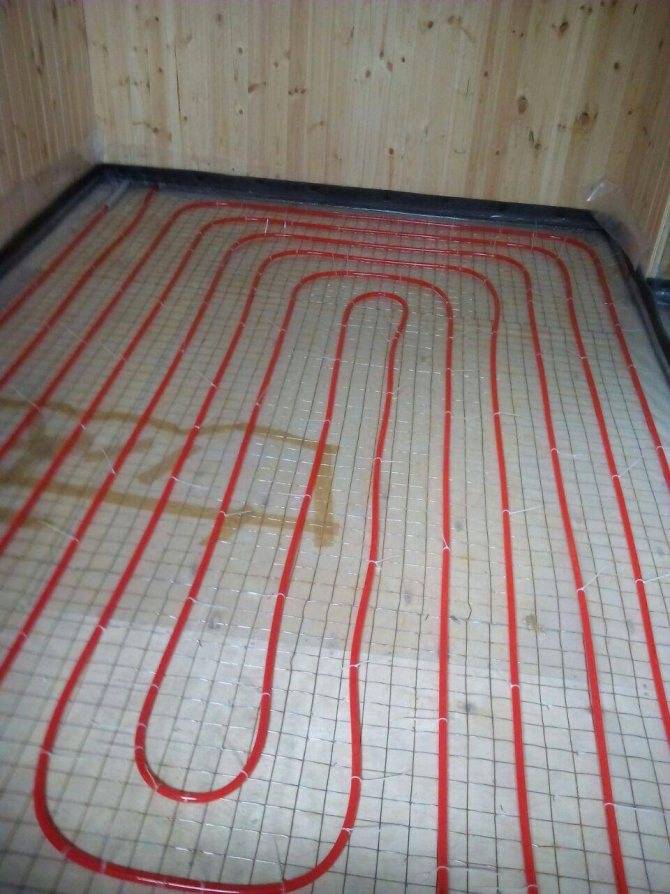

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.
Укладка трубы водяного теплого пола
Все готово
Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.
Пластиковые хомуты
Шаг 8. Производится вывод подачи и «обратки» из системы.
Вывод подачи и «обратки» из системы
Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.
Устройство цементной стяжки
На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.
Видео – Укладка кабельного нагревателя
Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.
Схемы подключения к источнику тепла
Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.
В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.
Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу
Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.
Монтажная схема подключения водяного теплого пола
Схема водяного теплого пола
Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.
Видео – Монтаж теплого водяного пола
Теплый пол, работающий за счет воды – один из лучших вариантов подогрева для полов в частном доме
Но важно правильно оценить условия эксплуатации системы и выбрать подходящий вариант схемы
В целом, это сделать не сложно, если со всем вниманием отнестись к данному виду работ
Выбор материалов
Гидроизоляция.
Основное назначение гидроизоляции заключается:
- для полов на грунте – не допустить проникновение сырости в слой теплоизоляции;
- для полов на межэтажных перекрытиях – препятствовать затоплению нижних помещений в случае нарушения целостности трубопроводов отопительной системы.
Выбор материалов для обустройства теплоизоляции не имеет особых ограничений. Главное, он должен обеспечивать возможность создания целостной герметичной «ванны» под коммуникациями с жидким теплоносителем. Поэтому приветствуется 2-3-слойные обмазки либо водоупорные ковры из надежно сваренной рулонной гидроизоляции.
Теплоизоляция.
Служит , следовательно, от её эффективности во многом зависит, какой КПД будет иметь отопление теплым полом. Часто для теплозащиты используется экструдированный либо обычный пенополистирол повышенной плотности. При этом к применению рекомендованы плитные материалы, имеющие фольгированное покрытие, способствующее возврату внутрь помещения большей части тепловой составляющей в виде инфракрасного излучения.
Более дорогостоящие специализированные маты из пенополистирола для удобства крепления труб выпускаются в профилированном виде – с выступами (бобышками). Применяя такие современные материалы, можно значительно ускорить монтажные процессы, результат которых выглядит следующим образом:
Армирование.
Необходимо только для «мокрого» способа инсталляции отопительных контуров. Армирующий слой может собираться из отдельных увязанных прутьев, однако, практичней выбирать готовые сваренные сетки с окном 50*50-150*150 мм. Армировка предотвращает растрескивание цементно-песчаной плиты, а также служит удобству фиксации трубопроводов без лишних операций по установке крепежа.
Демпферная лента.
Полоса из вспененного полимера (полиэтилена, пенополистирола) толщиной 5-10 мм и высотой 10-15 см. Монтируется как обрамление стяжки по её периметру вдоль стен. Компенсирует температурные расширения греющей плиты, предотвращая её растрескивание.
Трубы.
Устройство водяного теплого пола своими руками проще реализовать, применяя сшитый полиэтилен или металлопластик. Отличный будет также в пользу меди, но она относится к дорогостоящему сегменту материалов и требует определенного уровня профессиональной подготовки для качественной инсталляции.
Раствор для стяжки.
Для заливки подойдет обычная цементно-песчаная смесь, но с внесенными в неё профильными модифицирующими присадками. Еще надежней взять готовые целевые строительные составы, широко представленные в торговой сети. Они дают минимальную усадку и рассчитанны на температурные нагрузки теплого пола.
Плиточный клей.
Традиционно в качестве финишного напольного покрытия ТП (при «мокром» способе) используется керамическая плитка. Ее установка также должна осуществляться на специальный клей, имеющий пометку «для теплых полов». В противном случае, из-за термических деформаций, декоративное покрытие постепенно начнет отслаиваться.
Использование паяльника для полипропиленовых труб для формирования штробы в пенопласте
Какое отопление лучше: теплый водяной пол или батареи
что лучше теплый водяной пол или радиаторы
В большинстве случаев выбор системы отопления стоит именно между водяным теплым полом или радиаторами. Для того чтобы определиться, достаточно сравнить оба варианта по нескольким ключевым признакам, которые позволят оценить все возможности, плюсы и минусы технологий.
Экономичность
Это один из самых важных вопросов, который в перспективе будет определять объем ежегодных/ежемесячных затрат на отопление. Если сравнивать оба варианта по распределению потоков горячего воздуха в помещении, окажется, что наибольшее тепло батареи остается рядом с ней. Нагрев от теплого пола происходит по всей площади комнаты.
Установка батарей всегда выполняется под окном, чтобы избежать интенсивного образования конденсата. Но это же решение становится причиной того, что в этой же зоне происходит интенсивная потеря тепла. К тому же при недостаточном утеплении стен из-за высокой разницы температур ситуация усугубляется.
Также эффективность использования теплого пола повышается за счет того, что в процессе его работы происходит нагрев бетонной плиты, которая и становится мощным источником тепла, а радиатор способен воздействовать только на находящийся рядом воздух. В итоге экономия при использовании теплого пола составляет в среднем до 30%.
Что дешевле водяной теплый пол или радиаторы
В данном случае многое зависит от площади помещений и устанавливаемого оборудования. Но ввиду большого объема работ по устройству бетонных стяжек, скрытой прокладки трубопроводов, необходимости привлечения профильных специалистов для выполнения таких задач стоимость оборудования и его монтажа при использовании радиаторной системы будет ниже.
Инерционность
Скорость нагрева помещения при включении отопления – важный вопрос, который во многом определяет степень комфорта использования системы. В данном случае решить, что лучше теплый водяной пол или радиаторы будет не просто. Особенность первого варианта состоит в том, что по объективным причинам на нагрев бетонной плиты уйдет больше времени, чем радиатору, воздействующему на воздух. Но при этом и остывание при выключенном отоплении с использованием теплого пола будет происходить намного медленнее. В этом отношении решение о том, это плюс или минус водяных теплых полов может принять для себя только сам пользователь.
Ремонтопригодность
Главной проблемой в данном случае становится вопрос доступности установленного оборудования, трубопроводов. Для водяных теплых полов это минус, но в то же время при условии грамотно подобранного оборудования, корректного проектирования и монтажа системы срок службы скрытого отопления без необходимости ремонта будет равен времени эксплуатации труб. То есть в среднем около 50 лет вскрывать стяжку не придется. Оборудование на основе радиаторов всегда открыто для доступа, но при этом и ремонт ему требуется гораздо чаще.
Аргументов в пользу каждого из вариантов достаточно много, но при этом оптимальным решением в большинстве случаев становится использование комбинированной системы с использованием обеих технологий. При этом все плюсы и минусы теплых водяных полов и радиаторов будут учтены и использованы так, чтобы в итоге проект только выиграл от их совместного использования.
Порядок монтажа водяного теплого пола
Для начала, поверхность пола хорошенько очищается и выравнивается. Не допускайте перепадов по высоте более 10 мм.
Затем следует гидроизоляция, если таковая предусмотрена в вашем случае.
После этого, если предусмотрена теплоизоляция, укладывается она. Если она не требуется, к примеру теплый водяной пол монтируется на деревянном основании, то переходим к следующему шагу.
Закрепляем по периметру демпферную ленту
Важно учесть, что крепить ее надо по периметру именно отопительного контура, а не комнаты. Если помещение большое по площади, то его разделяют на несколько тепловых контуров
И лента укладывается по их периметру. Скажем, у вас гостиная 4х6 метров. Разделяете ее на 2 контура по 12 кв.м. и разгораживаете их демпферной лентой.
Следующим шагом, монтируем коллектор. От него начинаем делать разводку труб. Ту часть трубы, которая идет к контуру, можно утеплить вспененным полипропиленом. Так вы сможете точнее регулировать температуру в разных помещениях. Трубы крепим или на рейках, или специальными клипсами. Крепите не слишком жестко, ибо труба должна иметь возможность расширяться от температуры.
Если у вас предусмотрено армирование, то сверху трубы укладывайте сетку из проволоки или арматуры. Если армирование не требуется, то сетка может пригодится для крепления к ней трубы теплого пола. Тогда она укладывается ДО трубы.
Проверяем надежность собранной системы. Наполняем трубы водой и доводим давление в системе до 4-6 бар. Через сутки смотрим на предмет протечек и потери давления. Если все в порядке, приступаем к следующему шагу.
Выполняем стяжку и даем ей высохнуть в течение 28 дней. Заливка должна проходить при заполненной системе с рабочим давлением. Но включать подачу горячей воды не нужно, ибо стяжка должна сохнуть самостоятельно, убыстрять этот процесс не нужно.
Делаем финишную отделку пола и наслаждаемся комфортом теплых полов.
Как видите, сделать водяной теплый пол своими руками не такая уж и сложная задача. И поверьте, ваш потраченный труд окупится сторицей, когда вы ощутите всю прелесть ходить в холодную зимнюю пору по теплому полу. Не забывайте только, что теплый пол довольно инертная система отопления. И для его прогрева понадобится несколько дней. Поэтому не ждите суровой стужи, а включайте его при первых признаках заморозков.
