Как стелить теплый пол под ламинат

Пошаговая инструкция установки ламината на теплый пол

Для примера рассмотрим наиболее удачный вариант пола с подогревом – в качестве нагревателей используются инфракрасные элементы.

Схема подключения ИК теплого пола

Шаг 1. Проверьте комплектность поставки элементов теплого пола: общий размер системы нагрева, регуляторы температуры, выключатели и подложку. Внимательно прочитайте инструкцию пользования от производителей.

Проверка комплектности поставки элементов теплого пола

Терморегулятор

Фольгированная подложка

Инструкцию производителя изучите заранее

Шаг 2. Аккуратно снимите старый ламинат. Если работы выполнять грамотно, то он будет полностью пригодным к повторному использованию. Но при одном условии – такое применение разрешено компанией-производителем. Как и где об этом узнать, мы рассказывали в этой статье выше.

Демонтаж ламината

Шаг 3. Расстелите на основании специальную фольгированную подложку под инфракрасные нагревательные элементы. Работайте внимательно, не допускайте образования складок. Подложка отлично режется обыкновенным монтажным ножом. Если полосы не помещаются по ширине комнаты или она имеет неправильную форму, то алгоритм укладки придется немного изменить.

Укладка фольгированной подложки

  1. Расстелите полосы подкладки по краям комнаты. На неровном участке образуется стык различной ширины.
  2. Острым концом монтажного ножика сделайте прорезь в месте нахлеста. Инструмент нужно сильно прижимать, резать сразу две полосы.
  3. Снимите верхний и нижний отрезанные излишки. У вас получится идеальный стык.

Стыки проклеиваются скотчем

Он не будет ровным, зато подложка ляжет в один слой. Если есть желание стык сделать ровным, то излишки нужно отрезать по наперед начерченной линии

Но это лишняя трата времени, для системы важно только чтобы полностью отсутствовали щели примыкания и не наблюдалось перехлестов. Чтобы подложка не сдвигалась во время монтажа обогревательных пластин и ламината, приклейте ее обыкновенным скотчем

Шаг 4. Приступайте к монтажу теплого пола, при этом учитывайте, где будет располагаться тяжелая мебель, под ней пол не должен греться

Обращайте внимание на расположение лицевой стороны элементов, соблюдайте рекомендации производителей

Обращайте внимание на расположение лицевой стороны элементов

Предварительно расстелите обогреватели, продумайте схему их окончательной установки и подключения. Все контактные группы должны располагаться в одном месте около стены. Чем меньше придется штробить внутренние межкомнатные перегородки – тем лучше.

ИК обогреватели нужно предварительно расстелить

Пленка режется между полосами

Шаг 5. Заклейте контакты отрезанных краев инфракрасных ковров, материал продается в комплекте с системой. Вставьте на место зажим и сожмите контакты. Изолируйте места подключений.

Изоляция места среза

Обрезка излишков изоляционного материала

Вставляется клемма

Подключать провода нужно в соответствии с инструкцией производителя

Изоляция контакта специальными битумными накладками (идут в комплекте)

Для предупреждения намокания инфракрасных нагревателей можно их закрыть обыкновенной полиэтиленовой пленкой. Но так поступают не все строители, эти элементы и без нее имеют надежную гидрозащиту.

Установка терморегулятора

Система подогрева готова, можно начинать установку ламината. Алгоритм работ обыкновенный, никаких отличий от простых полов нет. Кроме одного – ламели монтируются непосредственно на инфракрасные системы, дополнительная подкладка не используется.

Укладка ламината поверх ИК теплого пола

Инфракрасный теплый пол под ламинат: общее устройство

Чем хорош пленочный теплый пол под ламинат? Его укладка в одной комнате занимает несколько часов. Правда, если основание заранее выровнено. Процесс прост. Пленка нарезается на участки нужной длины, раскладывается на полу и соединяется проводами, которые заводятся на терморегулятор. Для нормального функционирования системы требуется еще датчик температуры. На уложенную пленку сразу кладут ламинат и система готова к эксплуатации. Просто и быстро.

Насколько затратен такой подогрев пола с ламинатом при эксплуатации? Зависит от того, насколько хорошо сделана теплоизоляция пола. Ну, и от того, насколько «теплолюбивы» вы и ваши домочадцы. При наличии терморегулятора система в полную мощность если и работает, то только после включения. Пока пол не наберет заданную температуру. Затем для поддержания, включается лишь на несколько минут.

Кроме нагревателя требуется еще терморегулятор и датчик температуры

Самый длительный процесс в монтаже инфракрасного теплого пола под ламинат — установка и подключение терморегулятора. Его надо установить на стене.

Самые длительные процессы в монтаже инфракрасной пленки — термостат и датчик

Ставят его обычно в подрозетник, так что надо в стене просверлить отверстие. Туда завести провода от щитка — для питания термостата и самих нагревательных элементов. И провода от инфракрасной пленки надо будет завести и подключить к терморегулятору с другой стороны. Так что штроба нужна и снизу — от пола до входа в подрозетник. Это самый длительный и пыльный процесс.

Пленочный теплый пол под ламинат: с подложкой или без

Если теплоизоляция у пола достаточная, возможен монтаж инфракрасного теплого пола под ламинат без подложки. Но в этом случае пол будет еще более «звонким». Без подложки барабанный эффект усилится.

Подложка может быть:

  • из вспененного полиэтилена (с фольгированным слоем или без);
  • пробковая (из агломерата прессованной пробки);
  • хвойная.

Самая дешевая — из полиэтилена. Но она со временем сжимается, теряет эластичность, перестает «гасить» звуки, да и тепло практически не удерживает. Пробка хороша, но дорога. Наиболее приемлемый по свойствам и затратам вариант — это хвойная подложка под теплый пол и ламинат.

Из каких слоев состоит инфракрасный теплый пол

А как определиться с толщиной подложки? По нормам. Чтобы подогрев был эффективным, коэффициент теплового сопротивления пирога всего напольного покрытия не должен быть выше 0,15 м²*K/Вт. То есть, вам надо знать этот коэффициент ламината и выбранного типа подложки. Если их сумма не превышает указанный предел, данную «пару» можно использовать. Если сумма получилась больше, толщину подложки берут меньше или используют другую. Но сумму тепловых коэффициентов снова сравнивают с нормой.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Грунтовка пола

Укладка теплоизоляции

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Топ производителей

Еще важно правильно выбрать не только определенный вид системы теплого пола, но и производителя. Конечно, всегда можно рискнуть, взяв дешевый обогрев от неизвестной компании, но гарантию на такое никто не даст

Ниже представлен перечень компаний, продукция которых заслужила положительные отзывы от покупателей и строителей.

Rehau

Известная немецкая компания, среди товаров которой есть двужильный электрокабель для теплого пола. Он обладает высоким сопротивлением и двойным слоем изоляции, что обеспечивает безопасность. К эксплуатационным характеристикам вопросов нет, но стоит учесть, что продукция Rehau стоит не дешево.

Популярный вариант Solelec2 от Rehau

Devi

Еще одна европейская компания, на этот раз из Дании. Представляет на рынке кабельные системы обогрева пола по хорошей цене. При эксплуатации продукция Devi не сушит воздух в помещении, работает долго, производитель дает гарантию 10 лет. Но есть и недостаток – высокий расход электроэнергии.

Unimat

Один из многочисленных южнокорейских производителей. В ассортименте есть стержневые инфракрасные системы обогрева с хорошей степенью влагозащиты. Цены Unimat доступные, потребление электричества умеренное, но их не советуют применять в качестве основной системы отопления в регионах с суровым зимним климатом.

Модель карбонового стержневого теплого пола от Unimat

Caleo

Caleo (Корея) – представляет на рынке инфракрасные полы собственного производства. В комплекте есть все, что необходимо для установки, а в работе наблюдается эффективность обогрева. Среди минусов – случаются жалобы на хрупкость материалов.

Rexva

Корейский производитель комплектует продукцию терморегулятором и датчиком. Система автоматического контроля при перегреве в определенном участке уменьшает мощность. Качество высокое, но, к сожалению, цена тоже.

Heat Plus

Фирма также из Южной Кореи, производит инфракрасную системы с карбоновыми элементами. Инфракрасные лучи не наносят вреда здоровью человека. Характеристики позволяют применять пленку и на стенах. Из недостатков – высокая цена.

Теплолюкс

Компания из России с большим ассортиментом нагревательных систем, среди которых есть как кабель, так и маты. Цены доступные, устройства рассчитаны на эксплуатацию в любых условиях климатов. Среди минусов – не самый качественный терморегулятор.

Нагревательный мат от компании «Технолюкс»

Эта эмблема на упаковке ламината говорит о допустимости настила поверх теплого пола

Какой электрический теплый пол лучше под ламинат

Существует три системы электрического подогрева пола,
которые могут быть использованы для установки под ламинат:

1.Кабельный теплый пол

Нагревательный резистивный кабель разматывается из бухты.
Пользователь самостоятельно рассчитывает его длину и определяет способ укладки.
Уложенный кабель монтируется на специальные ленты с фиксаторами или на
металлическую сетку.

Монтаж кабельного пола предполагает обязательное устройство
стяжки. Высота (толщина) стяжки достигает 40 мм, что и является основным
фактором, который ограничивает распространение кабельной системы подогрева
пола.

Исходя из физических параметров и технических характеристик
системы, можно обосновать нецелесообразность использования кабельной системы
под ламинат:

высокий расход электроэнергии, существенная часть
энергозатрат приходится на обогрев самой стяжки;

более высокая, по сравнению с другими системами, сложность
регулирования температурного режима;

необходимость знания точного места установки мебели, чтобы
избежать перегрева пола.

Монтаж кабеля под ламинат проводится аналогично тому, как
выполняется монтаж электрического теплого пола под плитку. А ввиду наличия
толстой стяжки, специфика в монтаже самого ламината отсутствует.

Вывод: нецелесообразно использовать кабельный теплый пол под
ламинат.

2.Тепломаты (нагревательные маты для пола)

Система теплый пол, при которой нагревательный кабель изначально
уложен в маты. Отличительная особенность – в матах используется более тонкий
кабель, зафиксированный на заданном расстоянии, что исключает расчет шага
укладки.

Монтаж электрических матов происходит быстро, а толщина
стяжки сокращается на 5-10 мм. Однако с точки зрения устройства теплого пола
под ламинат, минусы этой системы аналогичны недостаткам предыдущей.

Вывод: такой способ более приемлем для монтажа ламината,
однако также имеет более выгодную альтернативу.

3.Пленочный или инфракрасный теплый пол

Как утверждают мастера, монтаж пленочного теплого пола под
ламинат, является наиболее предпочтительным вариантом.

Достоинство в эффективности и экономичности (как в процессе
монтажа, так и в процессе эксплуатации).

При установке инфракрасного пола нивелируются такие
недостатки ламината, как:

выделение формальдегида, который в большинстве случаем
используется как связующее вещество при изготовлении ламелей;

растрескивание ламели по шву или расслаивание по толщине.
Появляется вследствие неравномерного или резкого нагрева;

С точки зрения потребления электрической энергии – пленочный
пол самый экономный вариант отопления.

Водяной теплый пол под ламинат

Водяной теплый пол – это гибкие трубопроводы, уложенные на поверхность пола, залитые бетонной стяжкой или без таковой.

В трубы закачивается жидкий теплоноситель (вода, антифриз или др.).

Принцип работы водяной системы

Нагревательный котел греет теплоноситель, в одном месте, а циркуляционный насос постоянно двигает жидкость по замкнутому контуру.

Т.е. теплоноситель постоянно находится в движении по всему устройству трубопроводов, тем самым передает свой нагрев всей площади пола, и поддерживает температуру в помещении на достаточном уровне.

Такой обогрев является менее энергозатратным, т.к. нагрев происходит только в одном месте – в нагревательном котле.

Ламинат на теплый пол из водяного отопления укладывается в зависимости от вида системы напольного обогрева помещения.

Водяные системы напольного отопления помещения бывают двух видов:
• Сухая/легкая (полистирольная или деревянная);
• Мокрая/тяжелая (укладка в стяжку).

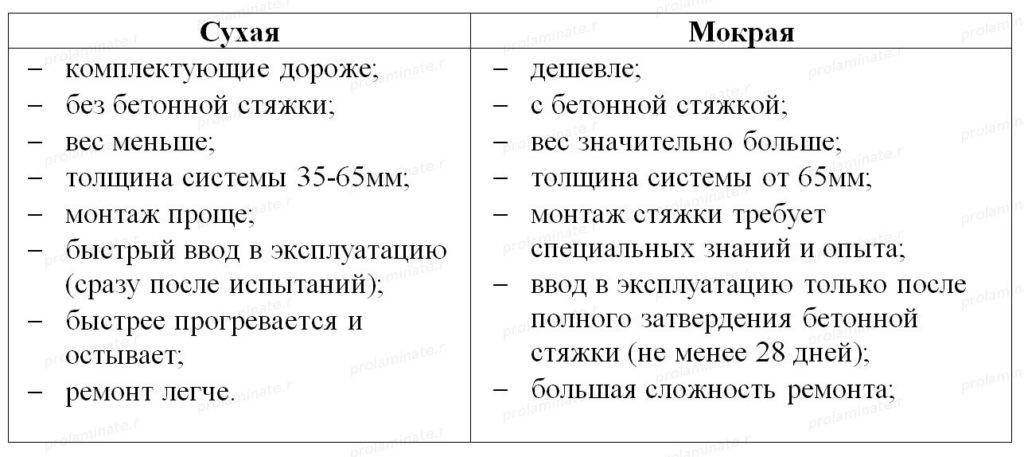

Сравнение сухой и мокрой технологий монтажа водяного теплого пола

Пример сухой системы водяного теплого пола

Схема водяного теплого пола со стяжкой

Плюсы напольной водяной системы обогрева:

— дешевое тепло;
— не сушит воздух.

Минусы водяного варианта:

— высокая цена;
— дорогой монтаж;
— устанавливать можно только в малоэтажных домах;

Аморфный металлический

Основа в данной конструкции — аморфно-металлический сплав, который обладает:

  • высоким КПД;
  • повышенной устойчивостью к влаге и появлению коррозии;
  • прочностью и гибкостью;
  • электромагнитной безопасностью;
  • хорошим уровнем теплопроводности.

Эти свойства делают пол универсальным, его укладка допустима под разное покрытие, в том числе под ламинат.

Достоинства устройства на основе металлических сплавов:

  • равномерный прогрев помещения;
  • проста установки;
  • экономичность в потреблении энергии;
  • возможность монтажа под мебелью;
  • гарантийный срок до 25 лет.

Монтаж

Монтаж аморфного металлического пола намного проще, чем укладка других систем.

На подготовленное бетонное основание стелется подложка, на которой размещаются нагревательные маты, поверх кладётся ламинат, бетонная стяжка не требуется.

Подключается к терморегулятору, который установлен на стене.

Теплый пол из аморфного металла. Почему лучше аналогов?

Watch this video on YouTube

Виды тёплых полов под ламинат на бетонный пол

Производители предлагают два варианта тёплых полов под ламинат, которые возможно укладывать на бетон:

  1. Водяной тёплый пол — безопасный и надёжный вид обогрева, при правильном монтаже. Состоит из труб, по которым циркулирует вода. Такая модель равномерно прогревает основание, что гарантирует долгий срок службы ламината. Не требуется установка дополнительного теплоносителя, а применяется имеющий.
  2. Кроме того, водяной пол отлично подходит для монтажа на бетонное основание. Однако, процесс трудоёмкий, так как нужно произвести заливку бетонной стяжки. Оптимальная температура устанавливается в пределах 31 градуса. Перегрев пола исключён, так как вода проходит дальше по трубам, и не отдаёт тепло уже нагретому основанию.

2. Электрический — более удобный и лёгкий при установке, так как не требуется делать стяжку. Он бывает нескольких видов:

Плёночный инфракрасный — наиболее популярная модель, позволяет оптимально прогревать поверхность, с помощью электромагнитных импульсов. Представляет собой плёнку, на которой размещены нагреватели. Равномерное расположение нагревательных элементов по поверхности полотна, способствует защите ламината от появления трещин.

  • Инфракрасный стержневой — состоит из карбоновых стержней, которые имеют толщину 3 мм. Стержни между собой соединены кабелем. Он экономичен и безопасен.
  • Кабельный — это кабель, который уложен определённым образом под половое покрытие. Монтируется он на армированную сетку или на специальную ленту с фиксаторами. Кроме того, нужно залить бетонную стяжку. Потребление электроэнергии такой системой велико, это основной минус модели. Под ламинат, кабельный электрический пол устанавливается редко.

Термоматы — это тоже кабельный вид, только здесь нагревательные элементы вмонтированы в специальные маты, а кабель тоньше. Преимущество данного вида, что нет необходимости рассчитывать шаг, так как элементы уже зафиксированы на определённом расстоянии.

Предлагаем ознакомиться с статьей: электрический теплый пол под ламинат – виды, какой выбрать и произвести монтаж

Нужна пленка под ламинат или нет

При укладке пленочного теплого пола под ламинат часто рекомендуют на инфракрасную пленку уложить сверху обычную полиэтиленовую. Ее рассматривают как паро- и гидро- изоляционный материал. Нужна эта пленка или нет? В схемах укладки, которые предлагают производители, ее нет. На практике ее кладут очень часто. Из тех соображений, что лучше перестраховаться и защитить себя и подогрев пола от вероятных протечек. Производители не возражают, но и в рекомендации не включают. Так что это на ваше усмотрение.

Слой пароизоляции поверх пленочного нагревателя — необязательный элемент

Если уж решили уложить пленку, берите плотную. Не менее 300-350 г/м². И укладывайте не разрезая, а как есть, рукавом. Ширина рукава обычно — 150-200 см, чего редко хватает на всю ширину комнаты. Если склеиваете полосы, делайте заход одной полосы на другую на 15-20 см. И проклеивайте стык дважды двусторонним скотчем. И скотч надо хороший, с высокой клеящей способностью липкого слоя. Вам надо обеспечить герметичность соединения.

Пленку поверх ИК пола можно увидеть часто

И заводите края пленки на стены, там закрепите тоже на двусторонний скотч. Но на этот раз скотч должен быть малярным, чтобы не повредить отделку стен. Когда уложите покрытие, излишки пленки обрежете на одном уровне с покрытием. Вся эта «красота» затем закроется плинтусом. Его, кстати, надо крепить к стене, а не к полу, чтобы ламинат мог расширяться и сжиматься в зависимости от температуры и влажности.

Только при таких условиях укладка пленки на ИК пол имеет смысл. И еще надо будет при монтаже использовать мягкую обувь, чтобы не повредить пленку.

Нужна или нет подложка под инфракрасный пол?

Инфракрасные тёплые полы представляют собой плёнку с карбоновой пластиной внутри. При нагреве выделяется инфракрасное излучение, которое распространяется в разные стороны. Чтобы направить потоки тёплого воздуха в нужное русло, и не отапливать потолок соседей снизу, требуется прослойка под плёнку из теплоотражающего материала.

Основные функции подложки для тёплого пола:

  • выравнивать поверхность — для этого идеально подходит экструдированный пенополистирол, он оснащён боковыми замками, что позволяет сделать плоскость ровной;
  • предотвращать потери тепла — инфракрасные лучи направляются строго вверх, что приводит к экономии электроэнергии;
  • облегчить процесс укладки напольного покрытия — основу под плёнку рекомендовано подбирать отталкиваясь от напольного изделия.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасная система для теплого пола очень тонкая. Ее функционал зависит от излучения широкого распространения. С помощью специального слоя с электродами конструкция начинает нагреваться, тем самым выполняя свою первоочередную задачу. Электропроводность инфракрасной пленки обусловлена наличием в ней специальных полос. Именно через них проходит электроэнергия к розетке. Подключенная к питанию система, излучает инфракрасные волны. Данный вид обогрева пола, как и остальные системы имеет свои достоинства и недостатки.

В первую группу, характеризующую систему с хорошей стороны, входят такие качества:

  1. После достаточного разогрева помещения, инфракрасная конструкция перестает нагреваться, что обусловливает небольшое потребление энергии.
  2. Польза для здоровья. Действительно, излучение, которое выдает система, способно вылечить различные заболевания.
  3. Создает в доме комфортные условия проживания.
  4. Совместимость со всеми видами отделки пола.
  5. Инфракрасное покрытие универсально и подойдет не только для утепления пола, но и других поверхностей.
  6. Простота и удобство монтажа.

Вторая группа менее содержательна. Она включает в себя такие минусы:

  1. Подверженность к повреждениям.
  2. Высокая цена.
  3. Расположенность к воспламенению.

Этот способ наиболее приемлем ламинатом, как отделочным материалом. Более того, он экономный, экологичный и не требует дополнительных хлопот. По сравнению с другими системами эта самая дешевая и обеспечивает своим хозяевам равномерное тепло распределение, бесперебойную работу, экономию средств кошелька и более насыщенное тепло внизу, нежели вверху. Помимо этих заслуг, данный пол имеет еще одну – способность оздоравливать организм человека. Все потому, что инфракрасное излучение очень полезно и способно вылечить некоторые недуги.

Этапы работы по установке конструкции:

  • Очищаем поверхность, как и в предыдущих случаях.
  • Прогрейте помещение и сделайте заземление.
  • Выполните любую из стяжек.
  • На высохшую поверхность цементного покрытия постелите слой гидроизоляционного материала. Швы между листами соедините аналогичным скотчем.
  • Подготавливаем и размещаем на полу инфракрасную пленку.
  • Разрезаем материал строго по отмеченным линиям и медной полосой вниз выстилаем поверхность.
  • Контактные проводки от пленки следует вывести к месту, где будет находиться терморегулятор.
  • Убедитесь, что пленка уложена правильно и обработайте все стыки.
  • Попробуйте включить систему, если все сделано верно, приступайте к отделке пола ламинатом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
