Как стелить теплый пол под плитку

Укладка плитки

Монтаж электрического теплого пола под плитку завершает укладка кафеля. Укладка плитки на тёплый пол производится также, как и на обычный бетон, однако вам придётся приобрести специальный плиточный клей, предназначенный для тёплого пола. Здесь сложно выделить лидера среди производителей, но стоит сказать, что лучше взять дорогой клей известного бренда, чтобы позже плитка не начала отваливаться.

Следующий этап – это подгонка плитки. Старайтесь класть плитку так, чтобы на открытых участках помещения находились целые плитки, а в скрытых, например, под ванной, можно уложить обрезки. Резать плитку стоит болгаркой, либо специальным плиткорезом в мастерской. Если вы всё же решили пилить болгаркой, то делать это стоит в другой комнате, чтобы не пылить на нагревающий элемент.

Приготовьте плиточный клей, смешав сухую смесь с водой по инструкции.

Начинайте класть плитку от угла, нанося плиточный клей зубчатым шпателем на нагревательный элемент. Следите за тем, чтобы раствор заполнил все пустоты среди кабеля, сетки или ленты. Толщина клея должна быть не меньше 5 мм.

Чтобы ровно установить плитку в угол, применяйте специальные крестики, укладывая плитку следите за уровнем горизонта и равномерностью промежутков между плитками. После того, как вы установили первую плитку в угол, обложите её крестиками и приступайте к следующим плиткам.

После того, как вы уложили плитку, не торопитесь вынимать крестики и подождите то время, которое производитель клея указал на упаковке. После того, как плитка высохнет, промажьте затиркой щели между плиткой, используя шпатель. На этом вы завершите свою работу, а пример готового результата вы можете увидеть на фото.

Заключение

Теперь вы знаете, как сделать электрический теплый пол под плитку своими руками, однако нужно рассказать ещё о некоторых моментах. Вы можете не укладывать тёплый пол в те места, где вы собираетесь установить мебель, кроме того, некоторая мебель может рассохнуться под воздействием тепла, однако это очень редкие случаи. Укладывая этот пол, стоит также подумать о том, сколько электроэнергии он будет потреблять.

Виды утепления и необходимый инструмент

Преимущества утепленного пола достаточно очевидны. В первую очередь ноги всегда будут находиться в тепле, что не приведет к возникновению насморка. Равномерное распределение теплого воздуха по всему помещению позволит избежать в нем сквозняков. Можно по-разному подходить к процессу обогрева пола.

В их число входят:

• электрический обогрев полов;
• обогрев при помощи воды;
• утепление при помощи изоляционных материалов (минвата, стекло-, базальтовое волокно и т.д.).

Схема способов укладки труб теплого пола.

Для того чтобы заняться процессом ремонта полов, необходимо к этому делу подготовиться. Для этого понадобится следующий инструмент и материалы:

• перфоратор, который понадобится для снятия старой плитки и подготовки покрытия;
• миксер или мешалка с насадкой под патрон перфоратора для приготовления раствора на стяжку;
• строительный уровень для определения горизонта пола;
• вольтметр или тестер, который понадобится для проверки электрических соединений;
• труба полипропиленовая с ножницами, паяльником и необходимой фурнитурой для подготовки водяного отопления;
• арматурная сетка для подготовки стяжки.

Способы укладки пола под плитку своими руками

Есть несколько технологий по укладке тёплого водяного пола, и прежде чем остановить свой выбор на каком-то варианте, необходимо учесть особенности помещения и перекрытий, и ознакомиться со всеми способами более подробно.

Со стяжкой

Данный метод наиболее популярен, суть в том, что уложенная тёплая система заливается цементно-бетонным раствором. Бетонная поверхность должна быть ровная, без пустот, иначе это может вызвать деформацию конструкции. На высохший раствор укладывается керамическая плитка.

С лагами

Этот способ применяется чаще в деревянных домах, в которых перекрытия не выдержат тяжести стяжки из бетона. Монтируются лаги из дерева, между которыми стелиться утеплитель — пенополистирольные плиты или минеральная вата. Укладка производится двумя методами — модулями из ДСП, в которых проделываются пазы для контура и реечным, трубы монтируются в пластины размещённые между рейками.

После установки контура поверх стелиться настил из гипсоволокна, на него крепится плитка.

Настильный метод

Для укладки труб используются пенополистирольные плиты с бобышками. Плюс данного способа — простой монтаж. Рекомендован для помещений с низкими потолками или если не возможен монтаж со стяжкой, из-за тяжести конструкции. В качестве подложки под керамику используется влагостойкий материал — гипсоволокно.

Подводя итог можно сказать, что водяной тёплый пол со стяжкой самый подходящий вариант под плитку, если позволяют технические характеристики помещения. Так как контур проще спрятать в стяжку, нежели в тонкий слой плиточного клея. Кроме того, монтаж керамики на данную поверхность прост, ведь плоскость получается ровная. А вот с деревянными конструкциями получить идеально гладкое покрытие сложно.

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии.  Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах

А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Проверка электропроводки

Электроподогрев пола под плитку предполагает большое потребление энергии. До его монтажа необходимо проверить, подойдет ли существующая проводка для новой нагрузки. Если при вычислении сечения кабеля выяснится, что диаметр жилы не соответствует требованиям, производится его замена. Запрещается подключение нагревательной системы к розетке. Наилучшим вариантом является проведение дополнительной линии электропроводки к щитку.

При проектировании электропроводки учитываются мощности бытовых электрических приборов. Если мощность потребления превышает 2 кВт, их нужно подсоединить к отдельным автоматам. Для защиты электроизоляции используется прибор УЗО, срабатывающий при номинальном токе до 30 мА. В помещениях повышенной влажности применяются заземляющие проводники, подсоединенные к большим металлическим предметам.

Плюсы и минусы доступных систем теплого пола

Преимущества, равно как и недостатки теплых полов не являются определяющими при их выборе. Ведь это не основная, а только лишь вспомогательная система.

Поэтому, в первую очередь, следует учитывать особенности помещения (влажность, основной отопительный контур, предполагаемую нагрузку на пол, меблировку, периодичность проживания). В масштабе отдельного здания, немалое значение на расстановку приоритетов оказывает наличие местного электро-, газо- и водоснабжения.

Электрического

Нагревательное электрооборудование в стяжке или слое плиточного клея обладает внушительным списком преимуществ перед прочими системами.

• быстрое достижение желаемого эффекта;
• возможность регулировки температурного и временного режимов;
• параллельное подключение нагревательных элементов обеспечивает работоспособность системы, даже если некоторые участки цепи перестанут функционировать;
• простота монтажа и возможность оборудования узла с защитным оборудованием (щит с УЗО).

Из весомых недостатков этого метода известны только значительное энергопотребление и относительно непродолжительный срок работы.

Водяного

В случае с водяной системой теплого пола, невысокая затратность вкупе с выдающимся КПД, очень часто заставляют закрывать глаза на:

• вероятность замерзания теплоносителя в трубах (частный сектор и балконы многоэтажек);
• возможные проблемы при периодичном тестировании централизованной системы (типовая многоквартирная застройка);
• необходимость разработки специального проекта для квартиры и получение разрешения на выполнение работ у местных властей.

Монтаж «теплого пола» под плитку: основные этапы

Если решено проводить монтаж «теплого пола» самостоятельно, то необходимо провести большой объем предварительной работы. Сначала следует выяснить состояние основания, на которое будет укладываться кабель или пленка: оно должно быть ровным, без дефектов, трещин и т. д.

При необходимости производится заливка тонкого выравнивающего слоя стяжки цементным раствором или с использованием специальных смесей. Второй вариант более предпочтителен с точки зрения временного фактора.

Далее необходимо провести все расчеты по мощности и количеству материала, составить схему укладки. При составлении схемы укладки кабеля надо учитывать такие требования:

• минимальное расстояние от стены до кабеля 7-10 см;
• расположение витков и спиралей должно выдерживаться на расстоянии не менее 8 см друг от друга;
• витки кабеля не должны ни в коем случае пересекаться или перекрывать друг друга.

Также необходимо определить место под установку монтажной коробки: если «теплый пол» укладывается в помещениях с повышенной влажностью, то ее крепление следует производить на смежной стене с противоположной стороны.

В монтажную коробку производится завод кабелей, а также установка терморегулятора, поэтому к ней должен быть обеспечен свободный доступ для контроля. Как правило, ее устанавливают в нижней части стены приблизительно на высоте 30 см от пола.

Обязательно надо подготовить для монтажа гофрированную трубу или специальные муфты, в которых будет производиться подключение кабеля.

Это, может быть, и не является обязательным элементом, но при возникновении каких-либо проблем не потребуется производить ремонт всего пола, достаточно будет добраться до мест соединения, поэтому пренебрегать этим не стоит.

Какому варианту отдать предпочтение?

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные. Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т.к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Принцип работы пленочных покрытий

ИК полы – это довольно тонкая пленка, между слоями которой имеются полоски, созданные из графита (карбона). Именно эти черные полоски и являются теми самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также бывают пленочные полы, полностью покрытые карбоном. Пленка раскладывается на подготовленное основание пола, подключается за счет проводов к сети электропитания и начинает нагреваться. Все поверхности вокруг пленки обогреваются за счет инфракрасного излучения.

Инфракрасная пленка — фото

Пол за счет работы пленки нагревается очень быстро, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК пол работает всего около 20 минут в час. При необходимости система снова запускается и подогревает основание.

Инфракрасный пол обладает наибольшим коэффициентом полезного действия по сравнению с другими типами нагревательных систем для пола. Нагревается он довольно быстро, при этом расходуя совсем небольшой объем электроэнергии. Таким образом, он очень экономичен.

Характеристики инфракрасных теплых полов

Пленка отлично подходит для укладки в помещениях любого типа, будь это спальня, детская, зал или ванная комната с кухней. При этом укладка полотен производится в соответствии со схемой расстановки мебели в помещении – там, где будут стоять крупногабаритные объекты (диван, шкафы и т. д.), пленка не укладывается. Проще всего монтировать ее только там, где ноги соприкасаются с полом – например, на выходе из ванной.

Схема стандартной установки ИК пленочного пола

Интересно, что, в отличие от других систем подогрева, ИК пол нагревает именно окружающие его предметы, а не воздух. Благодаря этому, такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а напротив, обогащает его отрицательно заряженными ионами.

Пленочный ИК пол Teplotex

Монтаж системы

При монтаже системы из одно- или двужильного кабеля, в первую очередь монтируется утеплитель, в данном случае фольгированный пенофол. Так называется современный теплоизолирующий материал с покрытием из специальной фольги. Для его изготовления используется фольга, толщина которой – 14 мкм. На одной стороне материала нанесен самоклеющийся слой.

Преимущества фольгированного пенофола:

1. Тонкость
2. Легкость.
3. Теплопроводность (коэффициент 0,05 Вт/мК).

Пенофол из рулонов разматывают и укладывают так, чтобы по углам материал не доставал до стены 5-10 мм. Для соединения стыков используют монтажный скотч.

Четвертый шаг. Монтируем теплый пол

Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола

Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

Укладка греющего кабеля

Уложенный кабель

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

Заливка стяжки

Заливка стяжки

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Какие системы подогрева можно монтировать под плитку

Керамическая плитка имеет очень высокие показатели теплопроводности, а это один из главных критериев определения совместимости конструкций. Под нее можно устанавливать все существующие системы, но есть незначительные ограничения.

Таблица. Виды систем теплого пола

Водяные полы на кухне: преимущества и монтаж

Водяные теплые полы являются бессмертной классикой, хотя в квартирах встречаются не часто. Сама система состоит из труб и источника тепла – котла, общего стояка или нагревателя. В трубах используется жидкость, которая и переносит тепло. В этой роли чаще всего выступает вода, но нередко применяется и антифриз. Последний используется для дач и других нежилых строениях, которые во время холодов могут пустовать.

Водяные теплые полы

Если использовать обычную воду, то при замерзании трубы может разорвать, что потребует капитального ремонта.

К преимуществам такого пола можно отнести:

1. Экономичность. По сравнению с электрическими, такая система мало влияет на счета за коммунальные услуги.
2. Регулировка интенсивности обогрева. Располагая витки ближе или дальше, можно контролировать температуру пола. Таким образом нивелируется выхолаживание от наружных стен и окон.
3. Долговечность. Правильно установленная система может прослужить более 20 лет.

Разумеется, наряду с преимуществами есть и недостатки:

1. Дороговизна. Для такой системы понадобится закупать кучу дополнительного оборудования, тратиться на качественное выравнивание пола.
2. Сложность монтажа. Водяные теплые полы требуют идеально ровной базы. Изгибы труб также не должны превышать заданного лимита.
3. Сложности при ремонте. Для того, чтобы починить поломку, скорее всего придется снимать все покрытие и разламывать стяжку.
4. Постепенное охлаждение. Переносящая тепло жидкость постепенно его теряет, и в конце пути системы в трубе может оказаться едва теплая вода или антифриз.

Кроме того, такой теплый пол на кухне своими руками не сделаешь: потребуется помощь специалистов.

Сам процесс установки такого обогрева включает в себя несколько этапов:

• подготовительный – готовиться база, утепление, изоляция;
• основной – прокладывание труб;
• финальный – завершающая стяжка, укладка напольного покрытия.

Подготовительный этап начинается с того, что пол выравнивается с помощью специальной смеси до состояния, когда перепад не превышает 3 мм. К этому вопросу необходимо подойти основательно, так как наклон может сильно повлиять на работоспособность.

Далее, поверх базы укладывается тепло-, звуко- и влагоизоляция. Это позволяет повысить эффективность и избежать потери тепла.

Основной этап подразумевает прокладывание труб. Вне зависимости от выбранного метода – змейка, двойная змейка или улитка – может использоваться крепление с помощью:

• специального монтажного мата с бобышками;
• железными закрепами;
• выемок в полу.

Последний метод чаще используется, если изначально база была уже готова и в целях экономии места владелец желает минимизировать потери высоты.

Пример укладки гибких труб на специальную сетку

При укладке следует помнить:

• расстояние до очагов отопления – 10 см;
• расстояние от стен – 5 см;
• около окон и наружных стен можно проложить больше витков.

В квартирах наиболее оптимальной схемой является двойная змейка – она обеспечивает равномерный обогрев.

Как только трубы проложены, делается тестовый запуск. Если протечек или неисправностей не обнаружено, делается завершающая стяжка, поверх котрой будет располагаться плитка.

Все монтажные работы занимают около 28 дней.

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Watch this video on YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

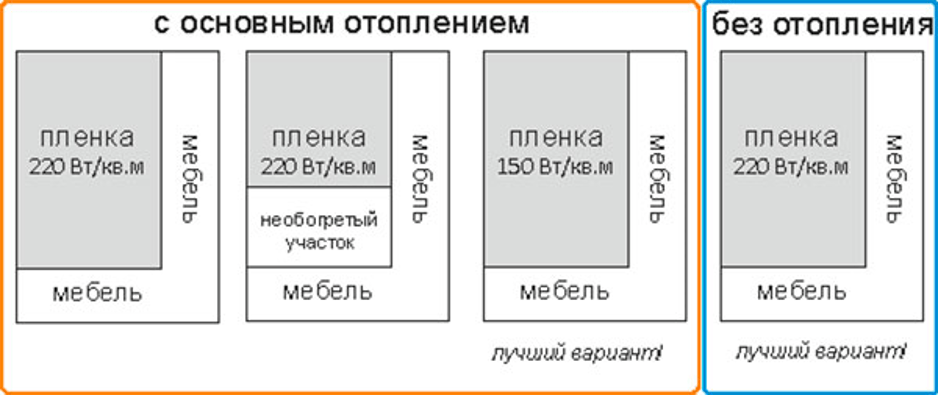

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

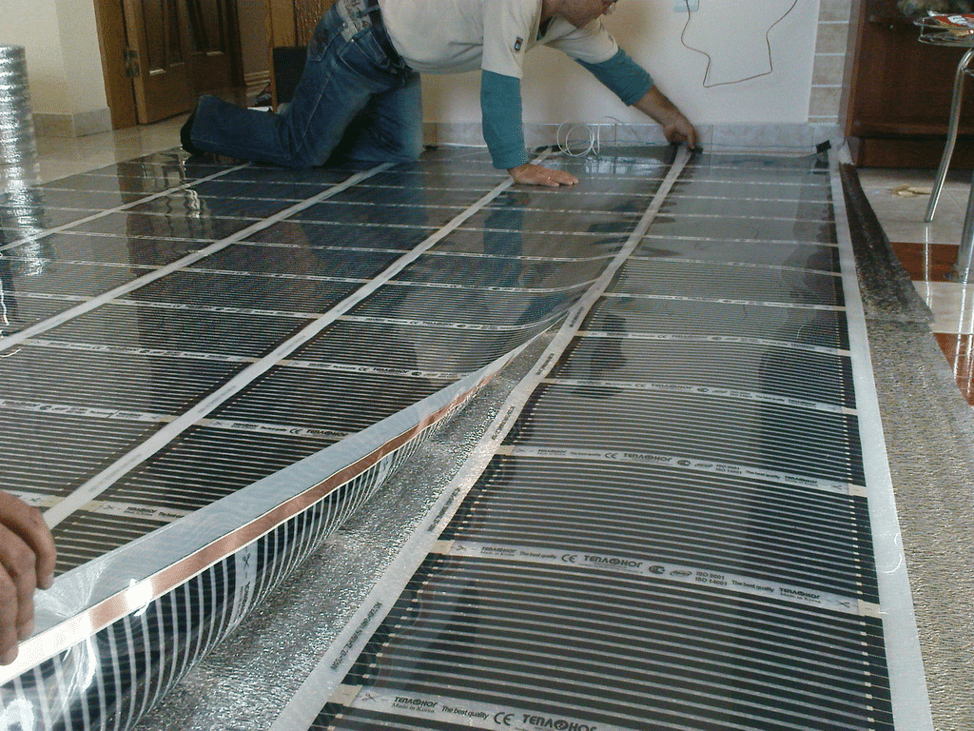

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

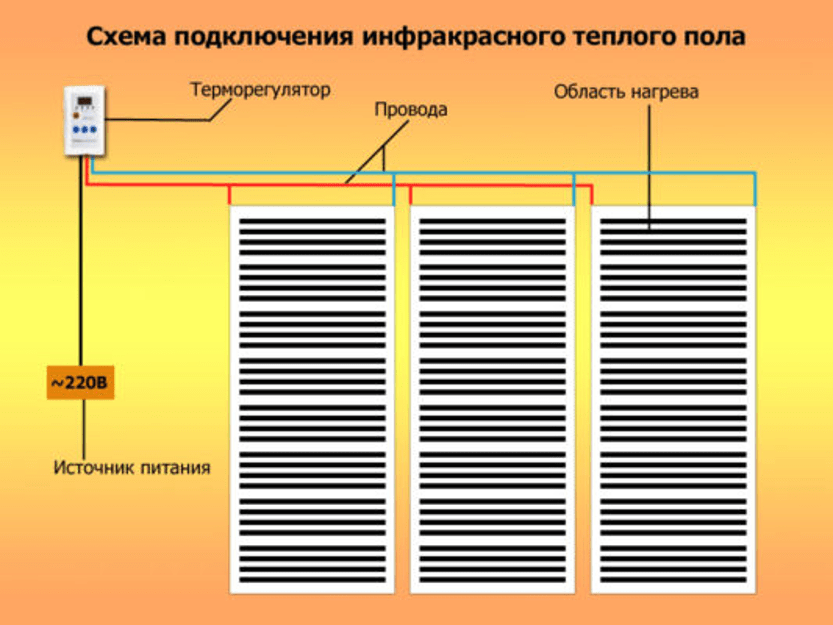

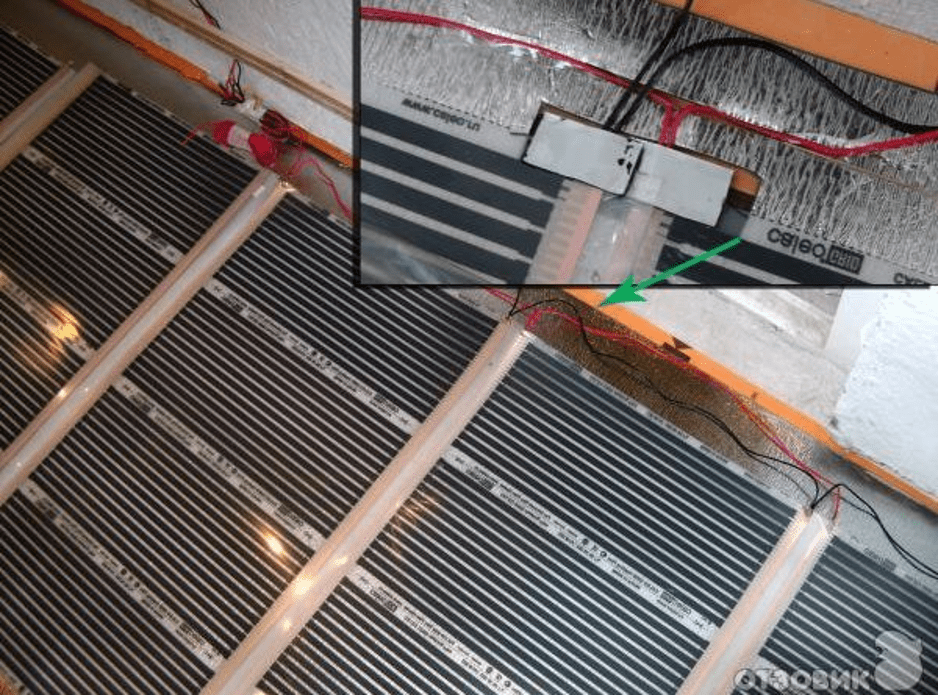

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, — и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.
