Как уложить теплый пол под стяжку

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

• крупным песком и щебнем;
• теплоизоляция с фольгированным алюминиевым слоем;
• армированными трубами;
• крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
• демпферной лентой;
• армированной сеткой или фиброй;
• корректором и распределительным шкафом;
• самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

1. Размер помещения.
2. Материал, из которого изготовлены стены.
3. Вид изоляции.
4. Тип полового покрытия.
5. Материал труб, и их диаметр.
6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

↑ Для чего нужна стяжка под теплый пол?

Стяжка на теплый пол используется при монтаже нагревательной системы, чтобы выровнять поверхность пола. Слой бетона покрывает кабель, проникая во все пустоты и заполняя пространства между витками. Таким образом, обогревающая система оказывается внутри бетонной стяжки, что надежно изолирует ее от внешней среды, уменьшая потери тепла при ее работе.

Бетонная стяжка надежно изолирует обогревательную систему от внешней среды, уменьшая потери тепла

Добавление специального пластификатора способствует удалению пузырьков воздуха из бетона, увеличивая тем самым плотность стяжки и улучшая ее теплоизоляционные свойства. Внешний слой стяжки является основанием для декоративного напольного покрытия.

Внешний слой стяжки является основанием для декоративного покрытия пола

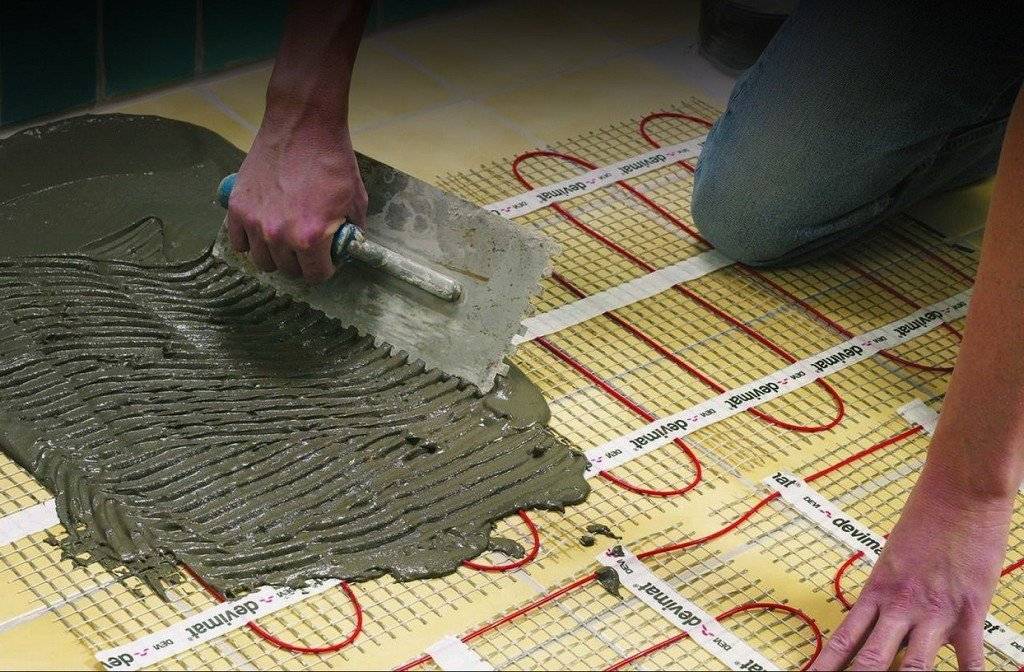

Как установить электрический теплый пол в стяжку

Керамическая плитка в качестве облицовки в ванной и на кухне – холодная, скользкая при намокании. По ней некомфортно ходить зимой. Решение проблемы — укладка под плитку электрического пола с подогревом. Конструкция состоит из нескольких слоев, самый верхний из которых для повышения прочности — теплоизоляционный. Один из вариантов укладки системы нагрева — в стяжку, подходящий для монтажа в частные дома и квартиры, где установка выполняется с нуля. Стяжка не будет утяжелять черновое основание пола и послужит защитой от попадания влаги на электро-систему.

Электрический теплый пол в стяжку — расчет и установка

Длинные контуры труб водяного тёплого пола

Часто встречающаяся ошибка. Тот, кто монтирует тёплые полы не считает контуры труб, из-за этого ошибается в длине контура. Потом эту ошибку пытаются исправить установкой более мощных циркуляционных насосов, но не всегда удаётся.

Дополнением к этому возможно появление шумов в трубах, а также их увеличенный износ.

Из-за этого ограничения в одной комнате можно увидеть несколько контуров теплого пола

Мы рассчитываем контуры так, чтобы они имели одинаковую длину. Так тёплые полы намного проще балансировать. В идеале длина каждого контура не должна превышать 100 метров с учётом транзита (изолированный участок трубы, который проходит транзитом через другие помещения).

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

• медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
• гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

• почти не сгибается;
• реализуется короткими отрезками;
• от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой).

Полиэтилен

Стоит лишь немного дороже полипропилена, но зато:

• хорошо гнется;
• продается в бухтах отрезками очень большой длины (контур даже при максимальной длине можно выложить цельным);
• выдерживает более высокие температуры;
• имеет меньший коэффициент линейного расширения.

Есть два подвида:

1. Сшитый полиэтилен (PEX).
2. Термостойкий полиэтилен (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.

PEX- и PERT-трубы могут армироваться:

• алюминием (это то, что называют металлопластиковыми трубами): стоимость — 40 – 55 руб./п.м.;
• полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.

Проектируя ТП, важно помнить: длина контура не должна превышать 100 м (обычно этого хватает примерно на 20 кв. м)

Трубы укладывают двумя способами:

• «змейкой»: целесообразно при наличии 1-й наружной стены, вдоль которой пускается начальная часть контура (самая горячая);
• двойной спиралью или «улиткой» (две наружные стены).

Шаг укладки труб — 30 см, вблизи наружных стен — 15 см.

↑ Рекомендации по укладке стяжки под теплый пол

Чтобы стяжка под теплый пол получилась качественной, нужно учитывать некоторые особенности и правила укладки:

1. Выполняя монтаж обогревательной системы, перед заливкой раствора обязательно нужно очистить поверхность от строительного мусора, пыли и грязи, в противном случае раствор, затвердев, может отслоиться полностью от основания.
2. Укладка стяжки начинается от стен, противоположных к входу. В стяжке делают маленькие отверстия (4-5 см). Это обеспечит прочное соединение новой стяжки с нижним основанием, а также быстрое высыхание поверхности.

3. Оптимальная толщина бетонной стяжки – 3-5 см.

   Если сделать слой толще 5 см, то пол будет нагреваться слишком медленно, а если тоньше 3см – покрытие может перегреться и потрескаться. В том случае, когда нужна более тонкая стяжка, скажем 2 см, в раствор нужно добавлять пластификатор или использовать самовыравнивающиеся смеси.

4. Чтобы пол не деформировался и не растрескался под влиянием температурных расширений, вдоль стен и около дверей рекомендуется применить деформационные швы, уложив компенсаторную полосу из пенополиуретана.
5. При устройстве сухой стяжки засыпка должна быть абсолютно сухой. Для обеспечения плотной консистенции стяжки размер частиц не должен быть более 5 мм. Между листами ГКЛ и используемой засыпкой не должно оставаться пустое пространство.

Первый запуск системы обогрева (через месяц со дня заливки стяжки) производится в двух этапах:

• первый этап – постепенное увеличение температуры в системе с минимального значения до максимального (в течение первых 7 дней);
• второй этап – постепенное снижение температуры в обогревательной системе с максимальной и до минимальной (в течение следующих 7 дней).

Соблюдение вышеуказанных рекомендаций по укладке стяжки, грамотное проведение испытаний и правильный запуск системы теплых полов позволят пользоваться много лет ровным и теплым напольным покрытием.

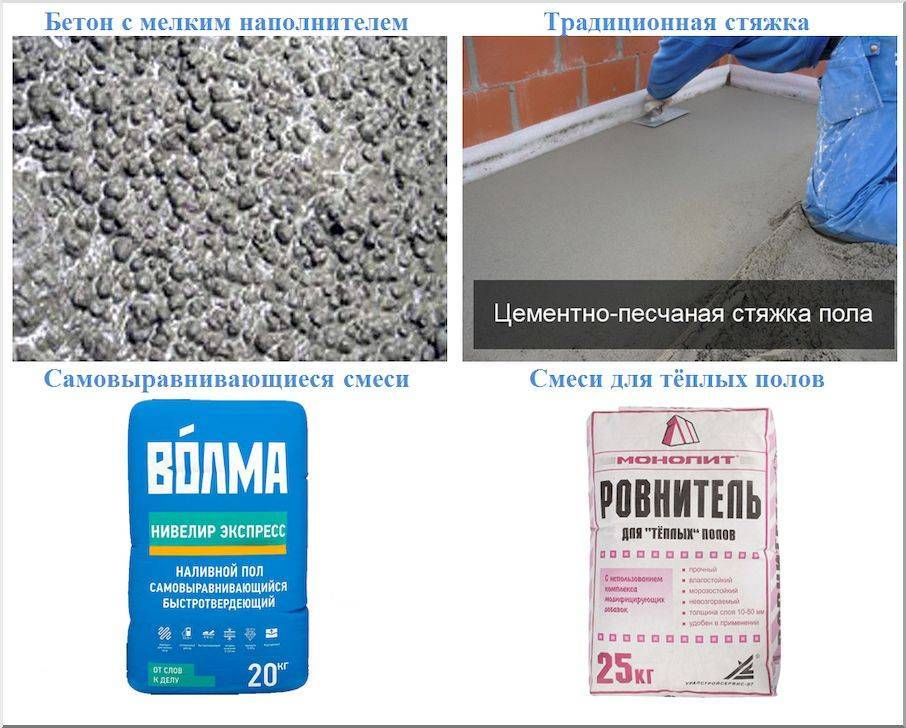

Разновидности составов для укладки системы

Для монтажа теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их особенностей.

Наиболее популярные варианты:

• Бетон с добавлением наполнителя мелкой фракции. Такое решение подходит для устройства чернового пола или для заливки тепловых систем на водном обогреве.
• Цементно-песчаные составы. Именно они позволяют укладывать электрический теплый пол. Для придания раствору дополнительных свойств добавляются специальные пластификаторы.
• Смеси с эффектом самовыравнивания. Используются для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
• Для упрощения процесса была разработана специальная продукция для теплого пола. Такие смеси обладают всеми необходимыми характеристиками и качествами.

Наиболее качественными считаются наливные спецсмеси, но для бюджетного варианта вполне подойдет цементно-песчаный раствор

В настоящее время наибольшее распространение получила мокрая стяжка, позволяющая добиться оптимального результата. Но она имеет ряд существенных недостатков, в частности,  невозможность провести быстрый демонтаж без порчи конструкции. Также при неправильной технологии велика вероятность появления многочисленных трещин и деформаций, поэтому все большую популярность набирает сухой вариант.

Правила выполнения расчетов

Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:

• Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.
• Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Виды конструкций

Существует несколько видов конструкций, которые могут быть установлены под кафельную плитку. Прежде чем принять окончательное решение о выборе конкретного типа, надо тщательно изучить особенности и отличия подобных систем. Чаще всего используют такие типы систем:

водяной – предполагает наличие крупной и тяжелой стяжки, в которую будет произведена укладка трубопровода. Главный недостаток – на исходную поверхность оказывается большое давление, поэтому требуется его дополнительно укреплять. Также есть опасность заливания соседей в случае прорыва труб. Монтаж достаточно сложный, может быть выполнен только профессионалом (самостоятельная укладка невозможна), сам процесс занимает около месяца, т.к. требуется ждать полного застывания стяжки.

• Инфракрасный – способен обеспечить большое количество инфракрасного излучения при сравнительно невысокой температуре нагрева кабелей. Подобная разновидность имеет малую толщину, поэтому укладка может производиться даже в квартирах с невысокими потолками. Единственный недостаток – инфракрасный вид лучше подходит для монтажа под ламинат / паркет, а не плитку.
• Электрический пол – работает от общей электросети, однако его подключение не требует получения специализированного разрешения от соответствующих инстанций. Единственным недостатком может стать лишь стоимость эксплуатации системы из-за высокой цены на электроэнергию. Решением данной проблемы является укладка специальных усовершенствованных нагревательных кабелей, которые самостоятельно регулируют расход энергии на основе температуры внешней среды.

Учитывая вышеописанные положительные и отрицательные моменты, можно выделить наиболее оптимальный вариант. В многоэтажном доме осуществить монтаж электрического теплого пола, возможно, без получения каких либо разрешений (с чем вы непременно столкнетесь при монтаже водяного теплого пола). Процесс укладки занимает всего несколько суток, он может реализовываться владельцами помещения.

Схема электрического пола

Как выполняется укладка теплого пола в стяжку

Когда все подготовительные работы закончены, и необходимое оборудование и материалы приобретены, можно начинать основные работы по укладке стяжки. Чтобы не возникало никаких вопросов при работе, вам поможет данная инструкция.

Заливка стяжки пола

Прежде всего, систему нужно проверить на герметичность. Когда вы подготовили раствор, пытайтесь использовать его практически сразу, на протяжении нескольких часов. Всю комнату необходимо заливать готовым раствором без длительных перерывов, иначе вам не удастся добиться ровного пола.

Для начала на стенах отметьте горизонтальные линии, которые будут соответствовать уровню стяжки. На небольшом расстоянии от стен установите специальные маяки для выравнивания поверхности. Начинайте все работы с дальнего угла комнаты. Именно оттуда следует начать заливать раствор. Возьмите правило, опирая его на маяки, выровняйте всю смесь на полу. Не забывайте следить за тем, чтобы толщина наносимого раствора была одинаковой по всей площади помещения. По истечении нескольких дней извлеките маяки и при помощи такого же раствора заделайте все щели.

Чтобы избежать появления трещин и не допустить преждевременного высыхания, постоянно смачивайте цементный раствор водой. Для лучшего результата следует накрыть поверхность полиэтиленовой пленкой примерно на две недели.

Вот и все, осталось теперь только дождаться, пока раствор полностью просохнет. Ни в коем случае не пытайтесь ускорить этот процесс при помощи обогрева, потому что есть большая вероятность, что просто появятся трещины. Поэтому ничего не предпринимайте, а просто ждите примерно четыре недели. Только спустя такое длительное время можно приниматься за выполнение оставшихся работ.

Есть еще некоторые полезные советы для того, чтобы теплые водяные полы были выполнены максимально правильно:

• Перед тем, как устанавливать бетонную стяжку, убедитесь в том, что нет утечек воды, и вся система работает без нарушений.
• Для того чтобы теплопотери были минимальными, перед укладкой водопроводных труб положите защитный слой утеплителя.
• Со всей ответственностью подойдите к выбору материалов для работ. Что касается выбора марки бетона, то ни в коем случае не пытайтесь сэкономить, некачественные материалы могут привести к образованию трещин и нарушению работы всей системы в целом.
• При выставлении маяков постоянно проверяйте необходимый уровень, они должны находиться в нужном положении, без малейших отклонений. В противном случае вы получите недостаточно ровную поверхность.
• Не забывайте периодически увлажнять раствор после его укладки, в течение нескольких недель. Делайте это до тех пор, пока раствор полностью не просохнет.

Эти простые рекомендации помогут вам выполнить укладку теплого пола в стяжку своими руками.

Укладка теплого пола в стяжку: основные правила

Что такое стяжка

Стяжка представляет собой слой бетонного раствора. При создании теплого пола ее приходится делать несколько раз. Стяжка теплого пола своими руками выполняется достаточно просто. Главное – в точности следовать инструкции, чтобы бетон не покрылся трещинами.

Первый слой наносится непосредственно на черновую поверхность. Данный слой стяжки не является обязательным – он нужен только для выравнивания поверхности. Второй слой наносится поверх теплоизоляции. Он нужен только для электрических полов. Третий слой является обязательным, независимо от того, будут ли находиться электрические кабели или трубы отопления в стяжке пола – на него укладывается напольное покрытие.

Состав стяжки

Стяжка для теплого пола состав может иметь разный, обычно используется смесь песка с цементом. Нередко в раствор добавляют щебень или керамзит для экономии цемента, а также пластификатор для улучшения свойств. В этом случае получается бетонная стяжка. Содержание цемента в смеси может быть разным, это зависит от выбранного напольного покрытия.

Если на стяжку будет укладываться ламинат, паркет, кафель или другие тяжелые материалы, то на 1 часть цемента берут 5 частей песка и 0,7 части воды. Когда планируют укладывать легкое напольное покрытие, например, линолеум, ковролин, то соотношение цемента, песка и воды будет 1:4:0,7. При добавлении в смесь щебня придерживаются такой пропорции: 1 часть цемента, 3 части песка и 5 частей щебня. Количество воды может достигать половины массы цемента. Независимо от состава смеси, рекомендуется добавить пластификатор для стяжки теплого пола. В качестве него может выступать клей ПВА. На 1 мешок цемента потребуется 1 килограмм клея.

Особенности выполнения стяжки

Несмотря на то, что жестких требований к стяжке нет, все же существуют некоторые правила, которым нужно следовать. Например, должна быть определенная толщина стяжки над теплым полом. Также нагревательные элементы должны монтироваться только на ровную поверхность. То же самое относится и к финишному слою стяжки, на который будет укладываться напольное покрытие. Для выравнивания поверхности чернового пола можно использовать как классическую стяжку, так и самовыравнивающиеся смеси.

При несоблюдении технологии ее обустройства в ней могут появиться трещины, появление которых приводит к проблемам во время эксплуатации теплого пола, а именно:

• поверхность будет прогреваться неравномерно, обогрев помещения станет неэффективным;
• из-за неравномерного прогрева пола появятся участки с повышенной температурой, что станет причиной перегрева нагревательных элементов и их выхода из строя.

Трещины свидетельствуют о неправильном выполнении стяжки. При их появлении следует незамедлительно принять меры.

Виды стяжки

Существует несколько видов стяжки:

• обычная (мокрая), на основе песка и цемента;
• полусухая;
• сухая.

В последнее время многие предпочитают делать теплый пол на сухой стяжке. Смеси, использующиеся при ее создании, гораздо легче наносятся и быстрее застывают. Уже через несколько часов стяжка достаточно подсыхает, чтобы можно было переходить к следующим этапам создания теплого тепла. Это позволяет значительно уменьшить время ремонта, ведь для высыхания мокрой стяжки требуется целый месяц.

Выполнение сухой стяжки

Такую стяжку сделать гораздо проще, чем традиционную бетонную. Сначала на пол укладывают полиэтиленовую пленку или другой пароизоляционный материал. На пленку насыпают мелкий сухой материал, например, кварцевый или перлитовый песок, мелкозернистый шлак. Слой выравнивают и утрамбовывают.

Аналогично выполняется и обычная мокрая стяжка. Сложность работы заключается в приготовлении бетонного раствора (для помещений большой площади придется использовать бетономешалку) и в необходимости тщательно выравнивать поверхность. Не имея опыта, трудно получить абсолютно ровную стяжку, которая необходима, например, для напольной плитки.
