Маты под теплый пол — виды, как выбрать и уложить своими руками!

Почему необходима теплоизоляция

Водяной контур нагревает поверхность пола за счет теплового излучения, при этом нагрев направлен не только вверх, но и вниз. Без монтажа теплоизоляционного слоя под теплый пол значительная часть излучения будет поглощаться основанием из бетона или дерева. Если под помещением, где предполагается смонтировать отопительный напольный контур, располагается холодный подвал или грунт, потери тепла могут достичь 40%. Если внизу находится отапливаемое помещение, теплопотери составят порядка 20%.

Снижение эффективности напольной отопительной системы приводит к повышению расходов на энергоноситель. Кроме того, котельный агрегат вынужден работать в режиме повышенной мощности, из-за чего быстрее изнашивается. Чтобы избежать проблем, связанных с уменьшением срока эксплуатации оборудования, а также сократить финансовые затраты на отопление, необходимо изолировать основание пола, используя подходящий утеплитель.

Поверх теплоизоляционного слоя, который монтируется на подготовленное гидроизолированное основание, рекомендуется уложить рулонный фольгированный материал либо сразу использовать утеплитель с металлизированным покрытием. Фольга отражает тепловое излучение вверх, повышая КПД отопительного контура.

Теплоизоляция под теплый пол выполняет сразу несколько функций:

• препятствует теплопотерям через перекрытие и одновременно не пропускает холод снизу;
• способствует распределению теплового излучения по всей поверхности напольного покрытия и, соответственно, равномерному прогреву помещения;
• повышает инерционность «пирога» – после отключения котла пол долгое время остается нагретым, это позволяет экономить энергоноситель;
• служит звукоизолятором и гасит вибрацию, что повышает акустический комфорт в доме.

Теплый пол без стяжки — достоинства

Сетчатые обогревательные маты имеют неоспоримые преимущества в отличие от других аналогов при обустройстве полов с подогревом:

1. Равномерно нагревают всю площадь помещения.
2. Могут применяться как основной или дополнительный источник обогрева. Причем даже без демонтажа устаревшего кафельного покрытия, которое достаточно обработать абразивом для улучшения цепляющих качеств либо специальной грунтовкой, например, “Бетоноконтакт” для придания некоей шероховатости.
3. Отлично сочетаются с разными напольными покрытиями: керамическая плитка, линолеум, ламинированная доска.
4. Простые при монтаже, эстетичные.
5. Имеют длительный срок эксплуатации.
6. Доступные к укладке под чистовой пол, поэтому исключены любые ограничения при проектировании.

Обновить керамическое покрытие, утеплить без утомительных работ по демонтажу сегодня просто. Производители придумали популярный теплый пол без стяжки — обогревательные маты. Минусы матов отсутствуют, но имеются свои особенности. Например, двухжильные типы оснащены одним холодным концом для включения в электросеть. Значит, не нужно протягивать вторую сторону мата к точке крепления терморегулятора. Одножильные варианты оснащены двумя проводами для подключения, поэтому потребуется один из проводов вернуть в начало укладки.

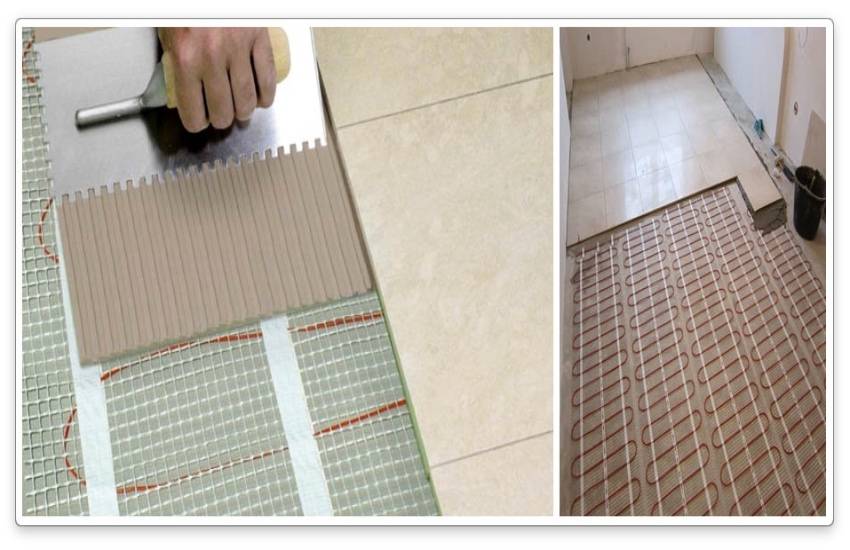

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Дешевле приобретать одножильные нагревательные маты, поскольку они дешевле, тоньше своих аналогов, быстрее нагреваются, но менее удобны в монтаже, старая технология изготовления и практически уходят с рынка.

Принцип работы электрического теплого пола

Главным рабочим элементом является греющий кабель. В отличие от обычной электропроводки, его сопротивление больше. По нему пропускают электрический ток, что приводит к нагреву кабеля. При этом тепло передается бетонной стяжке. Для комфортного обогрева кабель снабжается терморегулятором, поддерживающим заданную температуру путем отключения электричества после его нагрева до заданной температуры и повторного включения при ее снижении.

Нагревающие элементы теплого пола отличаются большим разнообразием:

• Одножильный резистивный кабель. Нагревательная жила с экранированной оболочкой изготавливается из нихрома, меди или латуни. Тепло выделяется равномерно по всей длине при пропускании электрического тока. При ухудшении теплоотвода на локальном участке поверхности пола возможен выход кабеля из строя из-за перегрева. Другим недостатком является необходимость возврата свободного конца кабеля к месту подключения. При этом приходится делать весь монтаж теплого пола своими руками, что является трудоемкой операцией. Под теплый пол лучшая укладка – это «улитка» или «змейка». Могут применяться их комбинации. Одножильный кабель выбирают по причине небольшой стоимости. После укладки теплого пола его подключают к теплорегулятору и заливают в бетонную стяжку.
• Двухжильный резистивный кабель. В одной оболочке содержатся две жилы. Уложить теплый пол здесь легче, поскольку возврат кабеля для подключения не требуется. Достаточно лишь на конце замкнуть обе жилы между собой и защитить соединение изоляцией. Они обе могут быть греющими, или одна из них служит только проводником тока. Локальный перегрев в таком кабеле также может произойти.
• Саморегулирующийся кабель. Он содержит две проводящие параллельные жилы с размещенной между ними полупроводниковой матрицей, которая является нагревающим элементом. При подключении к проводникам напряжения, ток течет через матрицу от одной жилы к другой в поперечном направлении. Система закрыта изолирующей оболочкой и экранирующей стальной оплеткой. При повышении температуры в помещении сопротивление матрицы увеличивается, а количество выделяемого тепла снижается. В саморегулирующемся кабеле нет местных перегревов, поскольку величина тока на любом участке зависит только от его температуры. Цена на такой кабель выше, чем на резистивные, но срок службы больше.
• Греющий кабельный мат. По устройству кабельный электрический мат – это тот же одножильный резистивный нагреватель, прикрепленный к полотну армирующей сетки. Установка заключается в том, что рулонный теплый пол раскатывается по ровной основе. Современные материалы имеют клеевой слой, с помощью которого они крепятся к базовой поверхности. Для поворота сетка разрезается. После уложенный теплый пол соединяют с силовым кабелем и подключают к термостату, а затем укладывают в стяжку или в клеевую прослойку под керамическую плитку.
• Карбоновый мат. Конструкция состоит из карбоновых нагревательных стержней, параллельно подключенных друг к другу с помощью двух продольных изолированных проводников. Тепловая энергия выделяется за счет инфракрасного излучения от стержней, передаваемого окружающим предметам. Стержни обладают свойством саморегулирования нагрева. При выходе из строя одного из них, другие продолжают нормально функционировать. Инфракрасные маты укладывают под керамическую плитку.
• Принцип обогрева тот же самый, что и у инфракрасных стержней, но теплый пол монтируется непосредственно под напольное покрытие: ламинат, ковролин, паркетную доску и др. Карбоновые нагреватели здесь запаяны в пленку и соединены с пленочными токопроводящими шинами. Теплый пол продается в рулонах и служит преимущественно для создания дополнительного тепла.

Как уложить инфракрасные маты

Отличительной особенностью матов с карбоновыми стержнями является высокая стоимость и сложность подключения. А их преимущество заключается в том, что они могут укладываться без учета расстановки мебели, так как инфракрасные элементы способны самостоятельно снижать интенсивность нагрева при перегрузках системы.

Схема монтажа инфракрасного мата

На черновое основание необходимо уложить теплоизолирующий материал с металлизированной поверхностью. Далее можно приступать к раскатыванию матов, разрезая их при необходимости между двумя стержнями. При этом разрезать можно только один проводник.

По завершению укладки, с разрезанных проводников снимается изоляция. Далее в ход идут заглушки, надеваемые на проводники, не участвующие в подключении. Соединение остальных осуществляется при помощи контактов, после чего их заводят в терморегулятор.

Укладывать плитку на инфракрасные маты нужно точно так же, как и на кабельные.

Как выбрать маты?

При выборе утеплителя следует учитывать индивидуальные архитектурные особенности помещения, а также технические характеристики матов

В первую очередь специалисты обращают внимание на:

• показатели гидроизоляции;
• возможность материала противостоять нагрузкам;
• диаметр устанавливаемых труб или сечение нагревательного кабеля.

Исходя из изложенных характеристик, можно сделать некоторые выводы.

Так, рулонная подложка практически не годится для укладки под теплые полы, так как имеет очень низкие показатели гидроизоляции. Ее можно применять только в квартирах, и то при условии, что на нижнем этаже живут люди и отапливают помещение.

Панельные материалы имеют хорошую плотность и толщину. Коэффициент теплопроводности таких материалов очень низок, что позволят направлять тепло непосредственно на пол. Пенополистирольные маты для теплого пола также выдерживают большие нагрузки за счет плотности до 40 кг/м3.

Для правильного выбора утеплителя следует хорошо изучить все характеристики материалов, особенности помещения и финансовые возможности.

Читайте так же:

Какой утеплитель выбрать?

Как уже говорилось выше, для тёплого водяного пола необходима изоляция, так как без неё он не будет эффективно функционировать. Кроме того, при наличии теплоизоляции, система экономичнее

Важно не только знать, как правильно утеплить тёплый пол, но и как выбрать подходящий теплоотражающий материал

При покупке теплоизоляции нужно смотреть не только на характеристики, теплосберегающие свойства материала и его параметры, но и на срок службы. Так как ряд продукции с хорошими показателями, обладает часто небольшим эксплуатационным сроком.

Поэтому, возникнет необходимость в его замене, прежде чем потребуется профилактика самой системы

Особенно, это важно в помещениях с напольным покрытием в виде плитки, ведь производить её демонтаж сложно. В связи с этим, специалисты советуют приобретать изделие с гарантийным сроком 10 — 15 лет

Среди свойств, на которые рекомендовано обращать внимание:

• уровень теплопроводности;
• устойчивость к механическим нагрузкам и динамическим воздействиям;
• показатель плотности;
• гидро- и паронепроницаемость.

Для комнат имеющих высокие потолки, лучше выбрать прочные, жёсткие виды, имеющие полимерную основу. Если утеплять помещение с деревянными полами — отличный вариант минеральная вата, ведь она пожаробезопасна.

Советы по выбору

Наиболее важные показатели утеплителя — уровень гидроизоляции, стойкость к динамическим и статическим нагрузкам

Важно также подобрать правильный диаметр труб и учесть особенности комнаты, где будет располагаться система отопления

Рулонные изделия не рекомендуются для монтажа на цокольных этажах, так как имеют низкое значение гидроизоляции. При использовании этого материала в многоквартирных домах существует риск затопить соседей при протечке труб, ведь маты не смогут удержать воду. Фольгированные и листовые маты хорошо блокируют влагу и сохраняют тепло в помещении.

Высокие нагрузки выдерживают профильные изделия на основе пенополистирола с показателем плотности 40 кг/м³. Этот параметр также имеет высокое значение у плоских и фольгированных матов.

Если конструкция водяного теплого пола уже занимает достаточно места по толщине, то следует выбирать более тонкие маты, например, рулонные варианты, чтобы вся система не занимала слишком много пространства комнаты.

Достоинства изделия

Маты для водяного пола производятся с применением современных технологий, отвечающих стандартам безопасности и качества, принятым в Европе. Плиты имеют положительные качества стандартных утеплителей, но у них нет свойственных им недостатков.

Такие маты обладают следующими преимуществами:

• высокими эксплуатационными показателями;
• хорошей звуко- и термоизоляцией;
• возможностью укладки полусухим и мокрым методом;
• устойчивостью к изменениям размера и деформации при долгих сроках использования;
• легкостью монтажа, благодаря имеющимся замковым крепежам;
• разметкой, упрощающей размещение труб;
• защитой от поражения бактериями и гниения;
• стойкостью к воздействию воды — не разбухают под ее влиянием;
• отсутствием вредного воздействия на человека: при нормальной температуре материал не производит вредных выбросов;
• температурной стойкостью: конструкции сохраняют свои качества в условиях от +180 до -180°C;
• длительным сроком использования, превышающим 50 лет.

Сам пенополистирол в необработанном виде хорошо горит и выделяет едкий, токсичный дым. Для подавления этого качества в состав включаются антипирены, способствующие самостоятельному затуханию материала. Изделия, содержащие этот компоненты, маркируются символом «С».

Применение в помещениях

Дополнительный обогрев с применением термоматов используют в ванных комнатах, санузлах, на кухнях, в бассейнах и других помещениях с холодными полами.

Такие отопительные системы обладают рядом преимуществ:

• благодаря тому, что нагревательный кабель не контактирует с атмосферой, они не сушат воздух в помещении;
• за счет надежной изоляции электрические теплые полы можно применять в помещениях с любой влажностью;
• благодаря тому, что нагревательные элементы спрятаны в пол, увеличивается полезная площадь комнаты.

Помимо термоматов часто применяются электрические кабели. Они хорошо подходят в тех случаях, когда теплый пол должен выполнять роль основной отопительной системы — к примеру, в загородном доме. Главное в такой ситуации — выбрать достаточно мощный термокабель, который обеспечит хороший прогрев помещения.

Теплый пол на основе термоматов — это эффективная и долговечная система, которая хорошо подойдет для дополнительного обогрева помещения. Она обеспечит комфорт и защитит ноги от переохлаждения. Термоматы достаточно просты в монтаже, и с их укладкой и подключением к электросети можно справиться своими силами.

Ведущие производители и средняя стоимость

Несмотря на большой ассортимент, свое внимание советуем обращать на известных (читай: проверенных) изготовителей, которые уже успели отлично зарекомендовать себя на рынке. Рассмотрим самые популярные модели

Oventrop

Немецкая компания, занимающаяся производством пенополистирольных матов. Ниже представлены самые распространенные модели.

1. NP-35 – маты с «бобышками», обладающие отменными звуко- и термоизоляционными качествами. Одна их сторона покрыта полистирольной пленкой. Используются не только с обычной стяжкой, но и с полами наливного типа. Средняя стоимость – порядка 950 рублей.
2. WLG-045 – плиты рулонного типа, покрытые полипропиленовой пленкой. Применимы для труб диаметром в 1,4 и 1,6 сантиметра, а также для укладочного шага в пределах 5-30 сантиметров. Площадь одного рулона – 10 м.кв., примерная стоимость – 5000-5700 рублей.
3. Изделия марки NP не имеют термоизоляции и обойдутся примерно в 665 рублей.

«Энергофлекс»

Отечественная компания, производящая качественную продукцию. Рассмотрим популярные модели.

1. «Энергофлекс ТП». Фольгированные пенополистирольные плиты, на поверхность которых нанесена координатная сетка с шагом в 50 миллиметров. Размеры: 2,5х100х500 сантиметров, среднерыночная цена – до 250 рублей.
2. «Пенополистирольная плита». Имеет двухсантиметровые «бобышки», позволяющими укладывать трубы без дополнительных креплений. Есть самоцентрирующиеся замки, нанесена разметка. Укладывается с шагом в 5 сантиметров и рассчитана на трубы диаметром в 1,6-1,8 сантиметра. Цена – до 680 рублей.
3. «Энергофлекс Супер ТП». Рулонные маты для теплого водяного пола. Фольгированы, нанесена координационная сетка с шагом в 5 сантиметров. Размеры: 0,5х120х150 сантиметров. Стоят порядка 250 рублей.

REHAU

Известная компания из Германии, которая также производит пенополистирольные утепляющие плиты. Продукция оснащена фиксаторами для крепления трубопровода, имеет звуко- и термоизоляционный слой, выполненный из пенополистирола. Толщина составляет 3 сантиметра. Среднерыночная стоимость – 725 рублей.

Как выбрать правильную модель? В первую очередь, учитывается диаметр труб, а также толщина изоляционных слоев. Если поверх теплого пола будет укладываться керамическая плитка, то плиты должны быть тонкими. К слову, именно керамическую плитку считают идеальным материалом для покрытия греющего водяного пола, поскольку она долговечна, отлично проводит тепло, устойчива к температурным перепадам и механическим нагрузкам.

Виды утеплителей

Минвата

Хорошая цена, высокие теплоизолирующие свойства, простая укладка, шумопоглощение, огнестойкость (класс НГ). Оптимальный вариант для электрических полов (температура плавления не ниже 600 градусов), для водяных есть два серьезных минуса: толщина больше, чем у других теплоизоляторов, и гигроскопичность.

При намокании материал теряет больше половины теплоизолирующих свойств, т.е. при протечке трубы утеплитель придется менять.

Экологическая чистота относительна. В состав некоторых разновидностей входит фенол. Базальтовая пыль, образующаяся при укладке, вредна для дыхательных органов монтажника.

При монтаже (процесс монтажа теплого водяного пола своими руками) минваты (если вы все-таки выбрали ее) кроме гидроизолирующей подложки необходим также пароизолирующий слой сверху, т.к. у материала высокая паропроницаемость. Пароизолирующую мембрану следует укладывать отводящей стороной в сторону от утеплителя, т.е. наверх.

Пенополистирол

Много видов, от обычного пенопласта до плотного экструдированного ППС. Для монтажа полов (водяные теплые полы технология монтажа) выбирают материал с плотностью не менее 35 килограммов на кубометр.

В зависимости от особенностей укладки (на грунт, на теплое перекрытие, в южном регионе, на мерзлоте и т.д.) толщина утеплителя для теплого водяного пола может составлять 3-20 сантиметров. Используя ЭППС, можно выполнить утепление наименьшей толщины.

Горючесть ППС зависит от марки, от Г1 до Г4 (понижение горючести достигается за счет антипиреновых пропиток). Совсем негорючих видов нет. При горении материал выделяет токсичные вещества. Поскольку в случае водяных полов вероятность возгорания стремится к нулю, этим фактором можно пренебречь.

Достоинства материала – водостойкость и паронепроницаемость. Гидроизоляция перед укладкой требуется все равно, пароизоляция не нужна. Низкая теплопроводность, простой монтаж.

Кроме обычных плит для теплоизоляции можно использовать готовые маты ППС: их верхняя поверхность профильная, выполнена с готовыми каналами для укладки труб. У некоторых моделей матов даже не требуется дополнительная фиксация труб после укладки.

Используя маты (о матах для теплого водяного пола), можно выполнять теплые полы без стяжки (от чего зависит толщина стяжки для водяного теплого пола): ребра профиля примут на себя весь вес покрытия, мебели, и т.д., на сами трубы нагрузки не будет. Плиты оборудованы замками для соединения теплоизолирующего покрытия в единое целое, что предельно облегчает процедуру укладки.

Пробка

В пользу этого материала говорят все его особенности, кроме цены.

Отличные тепло/шумоизолирующие свойства, водостойкость, устойчивость к гниению и биологическим факторам, экологическая чистота, простой монтаж.

Цена значительно выше, чем у других утеплителей.

Фольгированные утеплители

Материалы, покрытые фольгой. Кроме всем известного пенофола фольгированную поверхность может иметь любой материал: базальтовая вата, ППС, ППУ. Вышеупомянутые маты могут быть как с фольгированным покрытием, так и без него.

Фольга при монтаже любого теплого пола необходима в любом случае: это экран, отражающий тепло труб в помещение. Если вы выбрали утеплитель без фольгированного слоя, придется дополнительно положить фольгу сверху теплоизолятора.

Другие варианты создания теплоотражающего эффекта:

• обмотать фольгой сами трубы;
• уложить в каналы профильных матов или настила ДСП отражающие алюминиевые или латунные пластины;
• комбинация этих двух способов.

Установка датчиков: температуры, терморегулятора

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору

Watch this video on YouTube

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Как выбрать

Сегодня можно выбрать любой греющий элемент и мат, например, с фиксаторами, с пупырышками, пенопластовый, двухжильный, термопластовый (термопласт) и т. д.

Необходимо также принимать во внимание диаметр труб и свойства здания, в котором выполняется укладка теплого пола. Таким образом, рулонный материал в силу собственных низких водоизоляционных данных не подойдет для укладки на нижних этажах

Его с осмотрительностью также нужно использовать в квартирах, где внизу проживают люди, так как в случае протечки труб он никак не сумеет сдержать воду, и влага польется непосредственно на соседскую жилплощадь.

Листовые маты и фольгированные пенополистирольные конструкции, наоборот, владеют превосходными водоизоляционными свойствами, что исключает вероятность протечки. Помимо этого, они относятся к материалам, чей показатель теплопроводности весьма невысок, из-за чего их применение гарантирует наибольшую степень передачи тепла полу.

С этим прекрасно справятся профильные маты, произведенные из пенополистирола плотностью до 40 кг/м3. Значительной плотностью еще обладают тонкие плиты и фольгированные маты. Эти утеплители допускается спокойно применять в квартире либо в индивидуальном здании при укладке теплого пола, который будет использоваться в качестве основного отопления. А вот узкорулонный материал проигрывает и с точки зрения данной позиции: его плотности мало для удержания нагрузок, поэтому он может использоваться только лишь с целью организации вспомогательного отопления.

Ещё один параметр, какой необходимо брать в расчет, – толщина мата. В случае если на полу ранее проложена та или иная термоизоляция, допускается использовать наиболее тонкие плиты

Кроме того, при выборе еще нужно принимать во внимание уровень помещения, диаметр трубопровода, слой предстоящей стяжки и напольного внешнего покрытия

Разновидности

Есть четыре типа электрического теплого пола:

1. кабельный;
2. пленочный;
3. стержневой;
4. на основе металлической ленты.

Кабель теплого пола представляет собой электропроводку, которая располагается под напольным покрытием.

Она имеет большое сопротивление и нагревается после подачи на нее тока, таким образом преобразуя электроэнергию в тепло.

Кабель может быть одножильным и двужильным. При укладке первого, необходимо подключать оба конца к терморегулятору, что усложняет монтаж обогревательной системы. Одножильный кабель имеет несколько преимуществ:

• высокая предельная температура нагрева;
• низкое потребление электроэнергии;
• небольшая цена.

При монтаже двужильного кабеля нет необходимости подводить второй его конец к термостату, благодаря этому такой нагревательный элемент прост в укладке. Еще одно его достоинство заключается в том, что он не меняет электромагнитное поле, поэтому хорошо подходит для обогрева жилых комнат.

Одна из разновидностей электрического теплого пола — термоматы. Они представляют собой сетку из стекловолокна, на которой закреплен кабель.

Термомат

Пленочный обогреватель состоит из двух слоев полиэстера, между которым находится карбоновая паста. После подачи напряжения он создает инфракрасное излучение, нагревающее любые предметы, которое оно встречает на своем пути. Стержневой обогреватель состоит из жестких трубок, которые изготавливаются чаще всего из карбона. Они соединены гибкими проводами. После подачи электричества такая конструкция генерирует инфракрасное излучение, которое нагревает находящиеся в комнате предметы.

Обогреватели на основе аморфной металлической ленты, отличаются наилучшей энергоэффективностью, безопасностью и долговечностью. Большинство таких обогревателей состоят из ленты толщиной около 25 мкм, которая закреплена на сетке.

Водяной теплый пол

Водяной теплый пол состоит из труб, по которым циркулирует нагретая жидкость. Есть две разновидности такой системы отопления:

1. классический водяной теплый пол;
2. электро-водяной теплый пол.

В первые подается уже нагретая жидкость — вода или этиленгликоль. В трубах электро-водяного теплого пола находится электрический кабель, который нагревает находящуюся внутри жидкость после подачи на него напряжения.

Обогреватели на основе аморфной металлической ленты — самая прогрессивная разновидность теплых полов.
