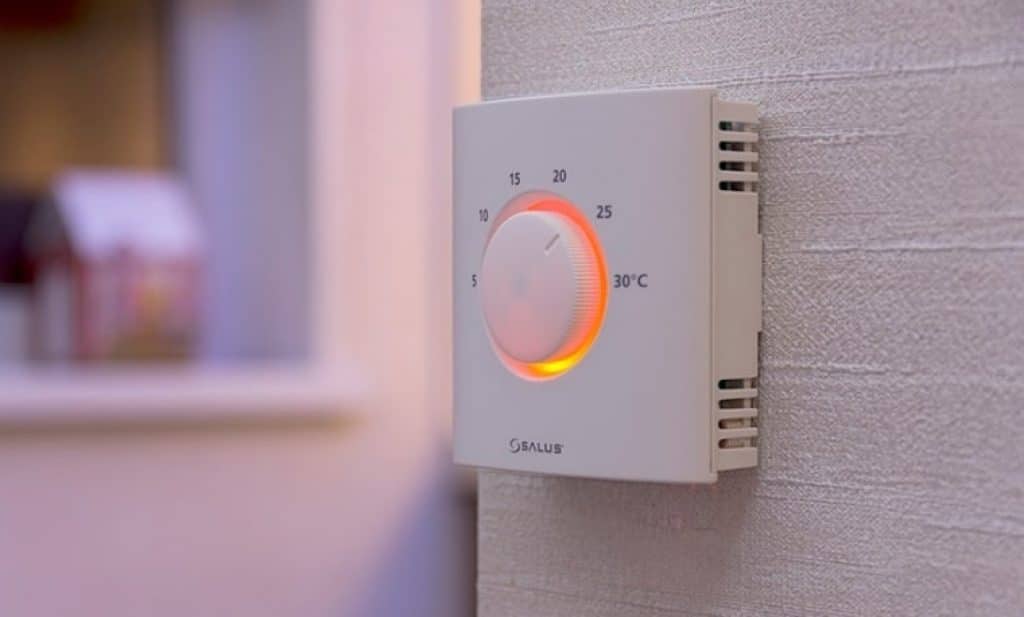

Как выбрать терморегулятор для теплого пола

Отличия в функционале и дизайне

Визуальное оформление важно, ведь в отличии от модульных реле которые прячутся в электрощитке, эти находятся на виду. Дизайн механических моделей минималистичен: белый цвет, поворотная ручка

Электронные модели часто оснащены большими сенсорными экранами, а визуальное исполнение дизайнерских линеек от ведущих брендов дает возможности следовать за своими эстетическими предпочтениями. Например, линейка DEVIreg Touch предлагает выбор из современного дизайна в белом, черном исполнении и в цвете слоновой кости. Не менее эффектно выглядят Berker в цвете антрацит.

Обратите внимание и на удобство использования: насколько понятен интерфейс регулятора, ясен ли принцип изменений параметров и настроек. Особенно, если устройством будут пользоваться лица пожилого возраста

А если в доме живут маленькие дети, лучше выбрать простой, подлежащий ремонту механический вариант. К тому же, он менее интересен для экспериментаторов, чем прибор с экраном. подсветкой и заманчивыми кнопками.

Экономичность терморегуляторов

Установка терморегулятора позволяет значительно сэкономить электроэнергию, однако степень экономии зависит от типа прибора.

Для небольших помещений вроде ванной комнаты, санузла, коридора рекомендуется использовать простой терморегулятор с минимумом функций – вполне подойдет механическая модель. Там должно быть тепло и днем и ночью, поэтому настройка графика не потребуется. А вот в больших помещениях – гостиных и спальнях – эффективнее будет установить программируемый регулятор, с помощью которого можно установить разную температуру для разного времени суток и дней недели. Чем точнее вы настроите его работу, тем больше у вас получится сэкономить.

Эксперты заявляют, что непрограммируемые терморегуляторы позволяют сэкономить энергию до 30%, а программируемые – аж до 70%.

Терморегуляторы позволяют значительно сэкономить электроэнергию – особенно, если они программируемые

Особенности подключения термодатчиков

Все корпуса термодатчиков производители делают с учетом особенностей монтажа, как электрический выключатель накладной или встраиваемый в стену. Есть конструкции для внутренней проводки, которые монтируются с заглублением в стену, и накладной регулятор для наружной проводки.

Независимо от модели терморегулятора, к ним подключаются одинаковые по элементам схемы:

электрическая сеть 220 В;
термодатчики;
греющий кабель или пленка;
заземление.

Схема подключения терморегулятораМаркировка контактов терморегулятора

Обязательно нужно руководствоваться инструкциями, если не понятно – пригласить специалиста. При неправильном подключении дорогие сенсорные терморегуляторы могут выйти из строя.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Для чего нужно устанавливать теплорегулятор для теплого пола

Терморуглятор в системе теплый пол обеспечивает автоматическую регулировку тепловыми режимами и защиту системы от аварийных ситуаций. Фактически он является пультом управления во внутридомовой системе отопления, способного обеспечить самые комфортные условия проживания при минимальных расходах энергоносителей.

Установка ТР в системе отопления позволяет пользователям организовать:

Погодозависимое управление тепловым режимом по температуре наружного воздуха. В связи с тем, что тепловые процессы имеют определенную инерцию, лучше настройку выполнять по климатическим характеристикам на улице за окном дома или квартиры.
До 50 % экономии энергоносителей в отопительный сезон: газа для водяного ТП и электроэнергии для электрического ТП. Для электронагрева экономия может быть еще большей, если собственники переведут абонентский учет на многозонный электросчетчик и основной нагрев будут производить в ночное время.
Обеспечить 100 % защиту жильцов и имущества дома от аварийной ситуации в системе ТП.
Выполнять дистанционное управление процессом с применением обычных смартфонов. Что позволяет подбирать и контролировать режимы нагрева, находясь на значительном расстоянии от дома.

Классификация терморегуляторов для теплого пола

Современные изготовители оборудования для теплых полов готовы предоставить своим потребителям большой выбор различных терморегуляторов.

Но все, существующие на сегодняшний день, терморегуляторы можно разделить на:

механические;
программируемые;
цифровые.

Механический терморегулятор

Эта модель может быть представлена простым смесительным узлом на трехходовом клапане или электромеханическим устройством. Этот образец является самым простым по своему устройству и применению, и способен только поддерживать температуру, заданную на шкале.

Встроенный трехходовой клапан используется в случаях установки теплого пола с водяной разводкой. В его задачу входит регулирование холодного и горячего водных потоков, смешивание их и подача воды заданной температуры в систему труб, предназначенную для подогрева поверхности пола. Недостатком этого устройства является то, что для его установки требуется отдельный рукав водонагревательной системы.

В электромеханических термостатах параметры необходимой температуры выставляются вручную. Управление температурными параметрами на нем происходит за счет перемены напряжения в нагревательных элементах системы.

К преимуществам механического терморегулятора можно отнести:

низкая стоимость;
отсутствие потребности в источнике электроэнергии.

К недостаткам относятся следующие факторы:

относительно недолгий срок службы;
повышенная инерционность.

Цифровой электронный терморегулятор

Эта модель по принципу функционирования имеет сходство с механическим терморегулятором. Отличительной особенностью является наличие дисплея в цифровом формате, отображающего показания температуры. Параметры ее задаются в режиме ручного ввода.

К преимуществам данной модели можно отнести следующие факторы:

потенциальная возможность подсоединения к другим системам управления;
беспрецедентная гибкость программы регулирования;
возможность дистанционного управления.

К недостаткам данной модели можно отнести только высокий ценовой порог и вероятные затруднения при самостоятельном программировании.

Программируемый терморегулятор

Эта модель терморегулятора, в отличие от предыдущей, позволяет не только установить и поддерживать заданный температурный режим, но и запрограммировать его изменения от одного дня до целого года. Он, например, допускает введение различных показателей степени нагрева поверхности пола отдельно для дня и ночи.

Такой терморегулятор позволяет запрограммировать отключение подогрева пола в отсутствие хозяев дома или увеличение температуры в системе при похолодании снаружи.

экономное использование электроэнергии;
безопасность – достигнув заданного температурного предела, регулятор автоматически отключается;
возможность многозадачного программирования.

К недостаткам данного прибора относятся:

сложность и дороговизна установки;
высокая стоимость.

Один терморегулятор на одно помещение

Каждый комплект теплого пола должен быть укомплектован терморегулятором для теплого пола — написано на каждой коробке теплого пола. Но это не совсем верно. Терморегулятор должен быть в каждом отдельном помещении, где есть теплый пол. И если у нас большое помещение и возникает необходимость положить несколько комплектов теплого пола, то их все можно подключить к одному терморегулятору. Главное соблюдать несколько правил:

Удельная мощность (Вт/м²) всех комплектов теплого пола подключенных к одному терморегулятору должна быть одинаковой;
Коммутационный ток терморегулятора 10А и 16А, что соответствует мощности 2200Вт и 3500Вт. Это значит, что для терморегулятора с током 10А нельзя подключать теплый пол мощностью больше 2,2кВт, а к терморегулятору с током 16А нельзя подключать нагрузку больше 3,5кВт.

Что делать если мощность теплого пола в одном помещении превышает допустимую мощность терморегулятора?

В такой ситуации есть 2 выхода:

Необходимо взять столько терморегуляторов, чтобы нагрузка на каждый была меньше допустимой. Например, мощность теплого пола в одном помещении 6кВт, значит берем 2 терморегулятора с током 16А. Если мощность теплого пола 8кВт — берем 3 терморегулятора с током 16А и равномерно распределяем нагрузку на все 3 терморегулятора.
Или, как говорилось ранее, можно взять один терморегулятор на одно большое помещение, а нагрузку подключить через контактор. При такой схеме подключения к терморегулятору можно подключить любую мощность теплых полов, надо только правильно подобрать контактор по мощности теплых полов.

Какой способ управления лучше?

Тут вариантов не так много на самом деле, и выбрать будет несложно: механические и электронные (бывают также цифровыми).

Механические регуляторы для ванных комнат и небольших площадей

Их отличает простая надежная конструкция и доступная цена. Комплектуются поворотными ручками и шкалой температур от min до max. Их часто устанавливают в ванных комнатах или коридорах, где площадь обогрева незначительна, и точность заданных температурных значений не оказывает существенного влияния на бюджет.

Электронные терморегуляторы для самой тонкой настройки

С их помощью можно настроить значение температуры очень точно, до 0,1 градуса. Укомплектованные кнопочной панелью управления и дисплеем с индикацией параметров работы, широко применяют для кабельного и инфракрасного теплого пола на средних и больших площадях.

Отдельная каста — программируемые модели, позволяющие задать параметры работы системы наперед (на сутки или на неделю) и, как следствие, помогающие экономить (особенно на больших площадях под обогрев). Просто поставьте перед программой точные задачи в соответствии с потребностями всей семьи: греть старательнее в вечерние часы, когда все вернулись домой и желают отдыхать в комфорте и тепле, а ночью и в бизнес-время снижать обороты.

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.Читать так же: об особенностях эксплуатации электрического теплого пола. Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

безопасна;
очень удобна;
экономична;
в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

нагреватель;
терморегулятор;
датчик температуры.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Подключить через розетку с помощью штепсельной вилки.
Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

L – фаза, коричневый или красный провод;
N – ноль, синий или голубой провод;
PE – заземление, желто-зеленый или желтый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
Провод от сети необходимо подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
К 3 и 4 клемме подключается греющий кабель.

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие

Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Будет полезно прочитать:

Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется терморегулятор для теплого пола. Совместно с выносным датчиком температуры он контролирует и регулирует не только нагрев самих полов, но и воздуха в данном пространстве. Терморегуляторы могут быть установлены в каждом помещении, где имеются теплые полы и регулируют степень обогрева в каждом из них. Некоторые модели оборудуются сенсорным управлением, дополнительными температурными датчиками, могут программироваться на различные температурные значения в то или иное время суток или дни недели.

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются количеством каналов управления:

двухзоновые — функционируют сразу на двух участках отопительной системы;
одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Механические терморегуляторы

Механические терморегуляторы очень просты в управлении. У них есть кнопка вкл/выкл и колесико для выставления нужной температуры пола. Механический терморегулятор имеет световую индикацию, которая сигнализирует работает пол в данный момент или нет. Каждый термостат укомплектован выносным датчиком температуры пола, который непосредственно располагается в полу в зоне теплого пола и, меряя температуру пола, дает команду терморегулятору на включение или отключение теплого пола.

Некоторые механические терморегуляторы имеют 2 датчика: выносной датчик температуры пола и встроенный датчик воздуха. Правильно регулировать работу теплого пола по датчику пола, однако возникают ситуации, когда это надо сделать по температуре воздуха.

Механические терморегуляторы отличаются своей простотой и надежность. Именно поэтому я рекомендую их своим клиентам.

По каким характеристикам выбирать термостат?

По мощности и количеству. Уточним: речь о мощности теплого пола, от которой зависит необходимое колличесво регуляторов. Дело в том, что значение так называемой коммутируемой мощности, на которую рассчитан конкретный регулятор, должно быть не меньше, чем мощность регулируемого участка системы обогрева.

Обычно коммутируемая мощность терморегулятора составляет 3 — 3,5 кВт. Вы найдете точные цифры в сопроводительных документах: в инструкции или техпаспорте. Например, для модели DEVIreg 535 активная максимальная нагрузка составляет 3,3-3,45 кВт.

Дальше придется изучить паспорт системы «теплый пол», чтобы узнать его общую мощность. Для этого умножаем количество квадратных метров площади под обогревом на удельную паспортную мощность пола (в Вт/кв.м).

Рассчитаем на наглядном примере

Например, дано:

гостиная площадью 22 кв.м.;
терморегулятор — допустим, приглянулся упомянутый уже DEVIreg 535 (максимальная коммутируемая мощность 3,45 кВт);
использовать систему планируем как в режиме комфортного подогрева, так и для основного отопления.

В документах вычитали, что удельная паспортная мощность в первом случае составляет 120 Вт, во втором — 180 Вт.

Вычисляем общую мощность системы теплый пол:

для подогрева в комфортном режиме: 120 х 22 = 2640 Вт (2,64 кВт);
для полного обогрева: 180 х 22 = 3960 Вт (3,96 кВт).

Видим, что запас терморегулятора до 3,45 кВт покрывает потребности системы только при использовании в режиме комфортного подогрева полов. А вот на отопление его мощности не хватит. Что делать в этой ситуации?

Существует два варианта выхода из этой проблемы:

установить в систему дополнительно магнитный пускатель для защиты от перегрузки;
разделить комнату на зоны и на каждую установить отдельный регулятор температуры.

Советуем выбирать второй путь, и вот почему. Дело в том, что не вся площадь гостиной «одинаково полезна». Часть комнаты в любом случае занята мебельными конструкциями или диванами. Пол под ними не нужно греть так же старательно, как зону детских игр или самые часто проходимые маршруты. Участки под мебелью и неиспользуемые углы лишь слегка подогревают во избежание появления сырости. Поэтому использование раздельного управления тепловых зон очень кстати.
