Какой датчик температуры для теплого пола выбрать

Рекомендации по выбору

Тип прибора

. Чтобы контролировать работу теплого пола, применяется два вида терморегуляторов.

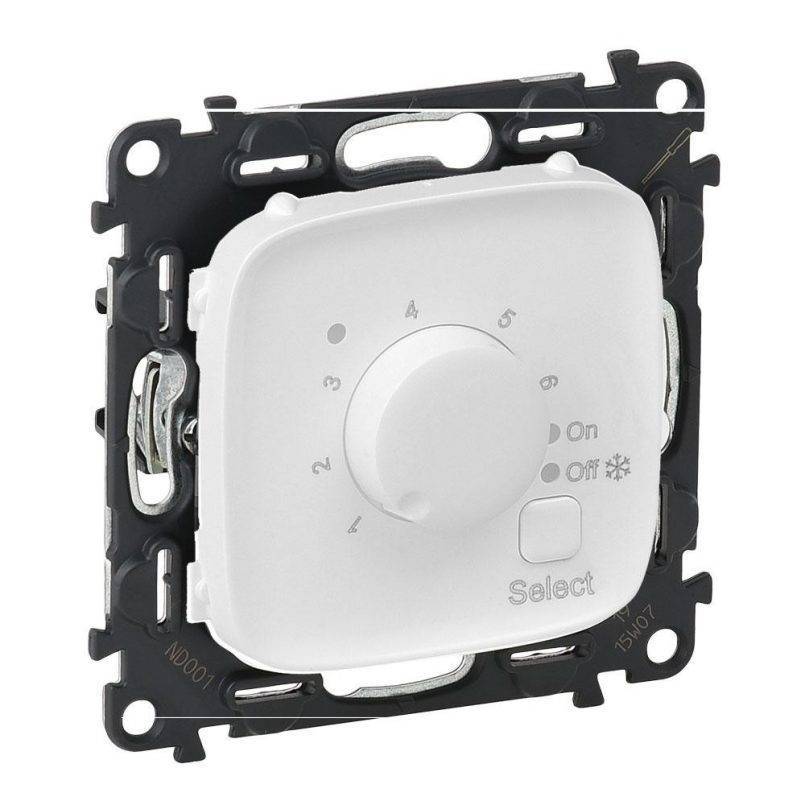

1. Механические устройства представляют собой обычные регуляторы, которые позволяют задать нужную температуру поворотом специальной ручки. Они отличаются надежностью, ремонтопригодностью и низкой стоимостью. Главным минусом таких приборов является невозможность увидеть текущую температуру пола или воздуха.

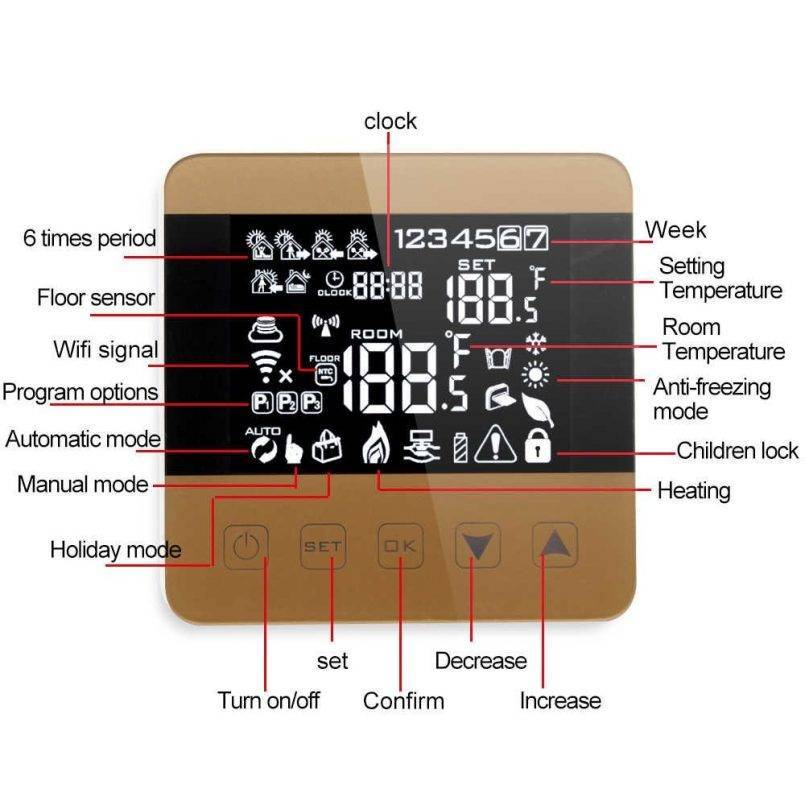

2. Высокий спрос в настоящее время наблюдается на электронные модели. Они оснащаются сенсорным дисплеем, датчиком пола и датчиком воздуха. Текущая температура отображается на экране, который снабжен подсветкой. Плюсом некоторых электронных терморегуляторов является возможность программирования и дистанционного управления (через интернет).

Максимальная нагрузка

Теплый пол потребляет определенное количество электроэнергии. Поэтому при выборе терморегулятора следует обратить внимание на предельную мощность, с которой способен работать прибор

Чаще всего диапазон максимальной нагрузки находится в диапазоне 3000-4000 Вт.

Способ монтажа.

Производители выпускают два вида терморегуляторов.

1. Накладные модели монтируются на поверхности стен. Они отличаются доступной ценой и простотой установки. Но выступающий прибор портит интерьер комнаты.
2. Терморегуляторы скрытого типа монтируются в специальные ниши, которые имеют такие же размеры, как для выключателя или розетки. Они сложнее в установке и подключении, но выглядят гармонично на фоне отделки.

Удобство управления.

Чтобы удобно было пользоваться теплым полом, производители предлагают несколько вариантов управления.

Полностью отвечает концепции умного дома управление теплым полом через смартфон. Находясь на работе, пользователь может изменить температуру

Это может быть очень важно для жильцов с ограниченными физическими возможностями.
Функция программирования позволяет настроить оптимальные температурные режимы не только по часам, но и по дням недели.

В наш обзор попали 10 лучших терморегуляторов для теплых полов. Все они реализуются в торговой сети России. При распределении мест редакция журнала expertology отталкивалась от мнения экспертного сообщества, учитывая отзывы отечественных пользователей.

Монтаж датчика температуры

Начнем с простого варианта – датчика для контроля температуры воздуха в помещении. Чаще всего используется именно такой вариант, особенно, если теплый пол является основным видом отопления помещения.

В этом случае он часто располагается именно в самом термостате – в зависимости от его сложности, они могут иметь общий интерфейс управления в виде сенсорной панели, все благодаря современным технологиям.

Но также все еще нередко используются аналоговые элементы управления – физические переключатели и регуляторы.

С другой стороны – надо двигаться в ногу с прогрессом и современными технологиями и постепенно отказываться от подобных вещей.

Второй вариант более сложный, но практически необходим, если вы хотите заливать смесью теплый пол. В такой ситуации поломки в теплом полу являются настоящей головной болью – даже в случае с паркетом или ламинатом вам без датчиков надо будет снимать все напольное покрытие, что крайне нежелательно.

А теперь представьте, как будет выглядеть диагностика теплого пола, когда он полностью залит бетоном.

Датчик обычно размещается на равном расстоянии от нагревательных элементов, чтоб данные, которые он получает, были максимально точными.

Само отопление укладывается равномерной сеткой, а потом датчики тоже можно устанавливать похожим способом, просто с меньшей интенсивностью.

Меры предосторожности

При работах с любым электрическим оборудованием нужно тщательно проводить монтажные работы, соединения должны быть выполнены надежно, проводка – рассчитана на потребляемую теплым полом мощность. Для безопасности цепь питания желательно подключить к индивидуальному УЗО.

Следует помнить, что терморегуляторы не переносят повышенной влажности и попадания воды, поэтому при монтаже теплого пола в ванной следует блок управления устанавливать вне этого помещения.

Исправность всех частей надо проверить перед укладкой. Заливка стяжки, укладка финишного покрытия должна проводиться аккуратно. Если нет механических повреждений, нагревательный кабель прослужит долгое время.

Зачем нужен датчик температуры

Любая система отопления должна иметь определенные детали – некоторые из них необходимы для ее работы, другие же используются для более удобного использования или контроля. Именно к последним и относится датчик температуры в целом.

Даже с самым обычным отоплением, если оно автономное, нередко устанавливаются определенные системы, одна из которых отвечает за контроль уровня температуры.

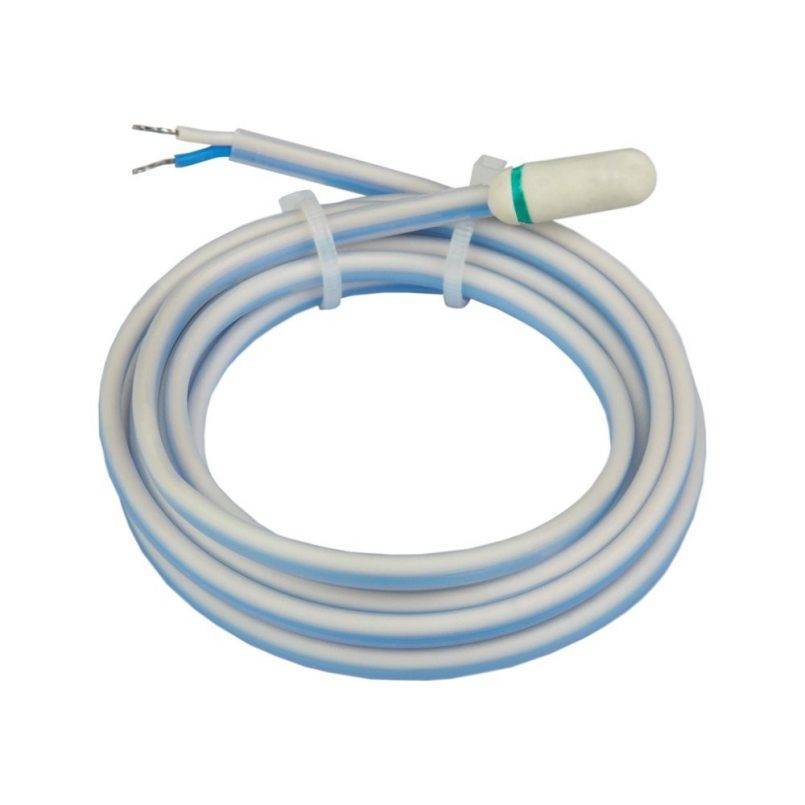

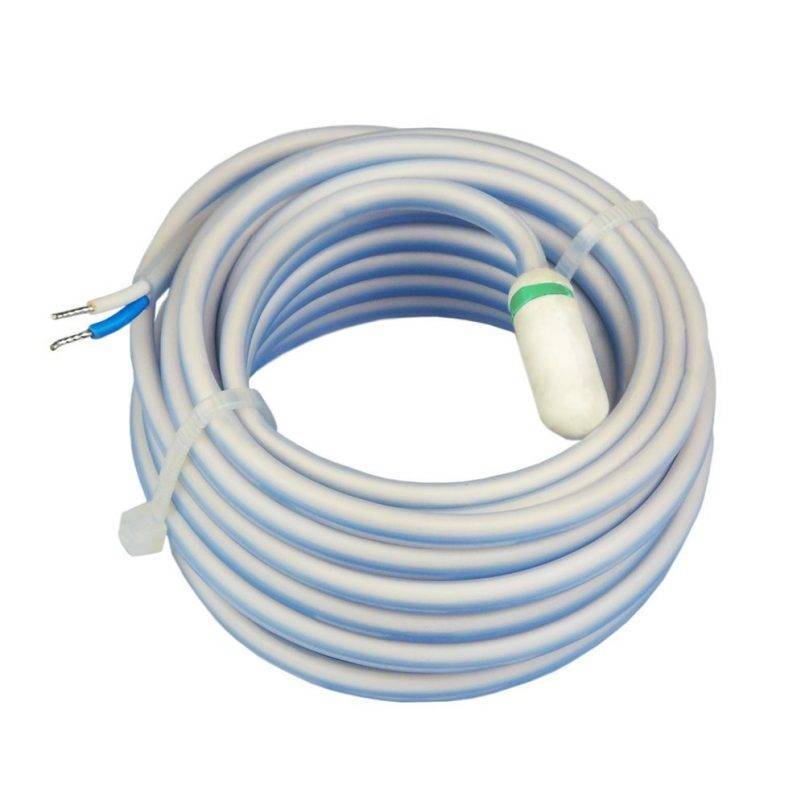

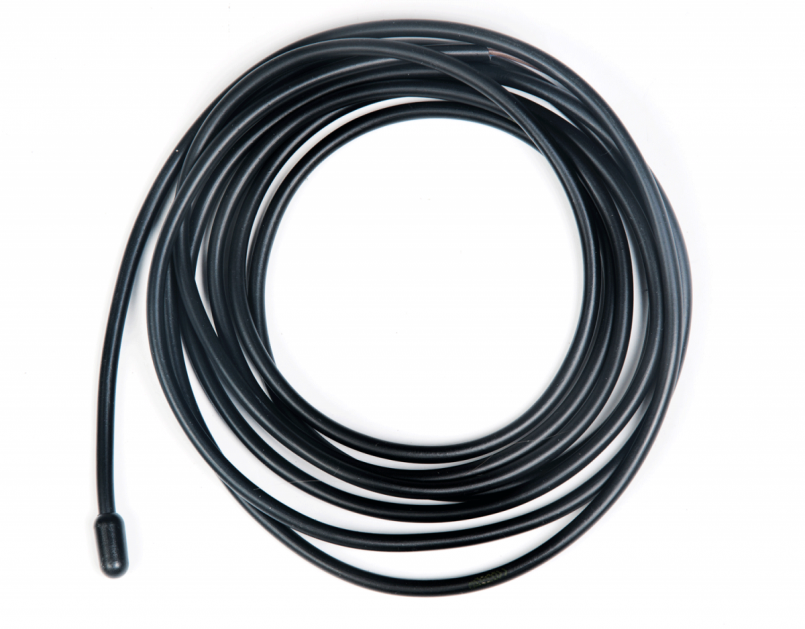

Если посмотреть на фото датчика температуры теплого пола, то можно заметить, что визуально он обычно из себя представляет довольно простой прибор, который помогает собирать данные о температуре в определенных местах. Зачем он нужен?

Прежде всего стоит отметить, что система подогрева пола может функционировать вполне успешно и без него, ведь наиболее важной деталью является сам термостат, который дает возможность регулировать уровень нагрева.

В то же время датчик температуры в теплом полу нужен для того, чтоб вы могли контролировать именно уровень нагрева. Все дело в том, что в зависимости от типа самого пола, его отдельные участки могут в какой-то момент либо перестать работать, либо начать обогревать не столь эффективно, как это было задумано.

В такой ситуации хорошо будет, если вы сможете максимально быстро обнаружить проблемный участок, ведь может случиться и обратное – отдельные элементы могут начать греться более сильно, такое ведь тоже случается.

На этот случай вместе с теплым полом устанавливаются сразу несколько датчиков температуры, которые помогают следить за общей ситуацией.

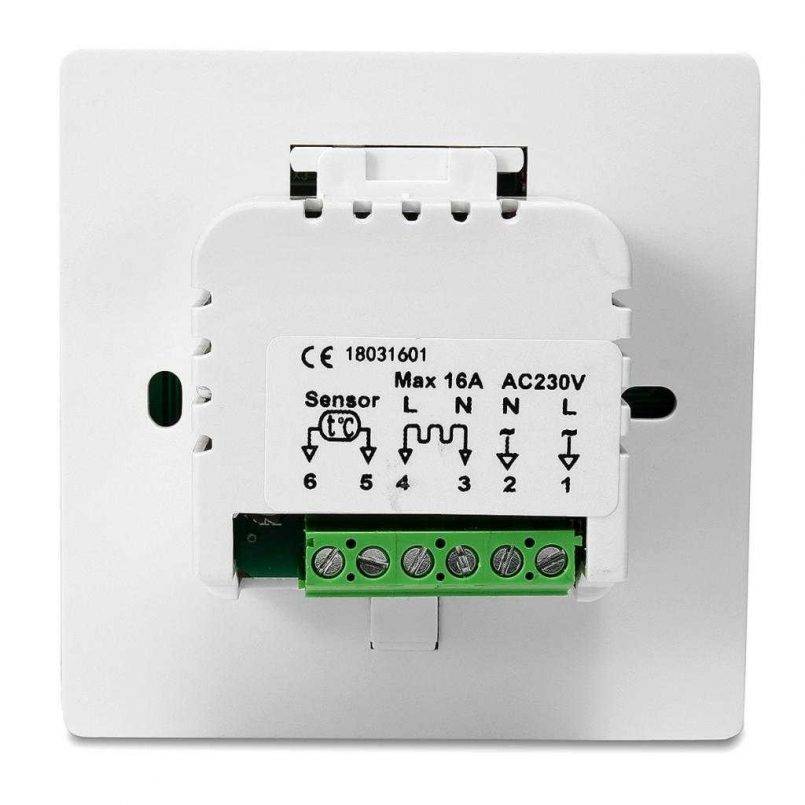

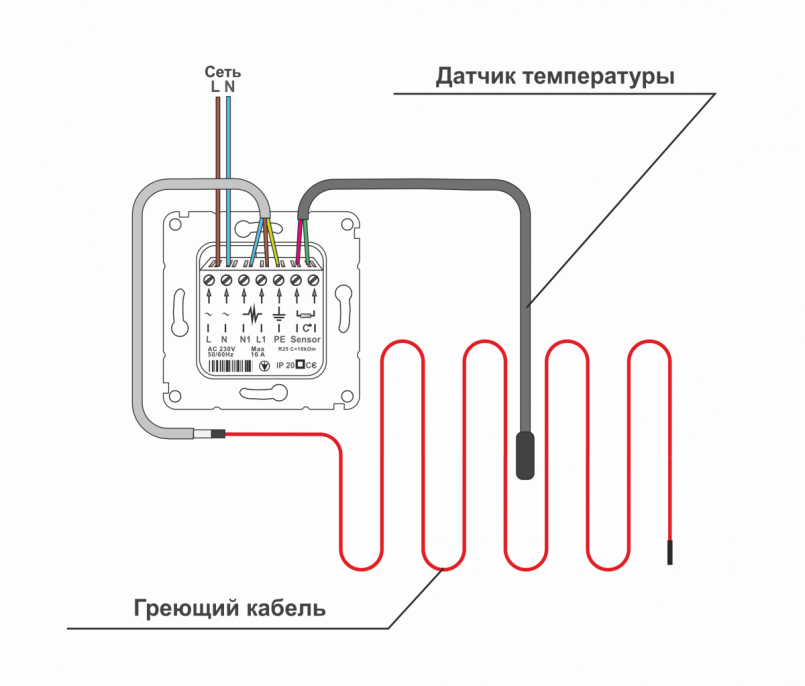

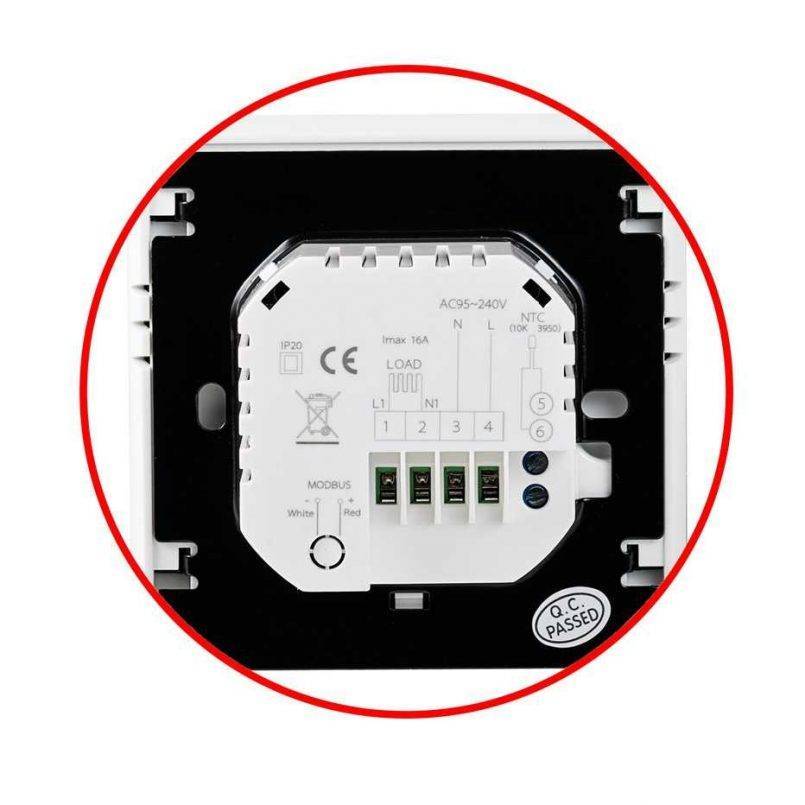

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

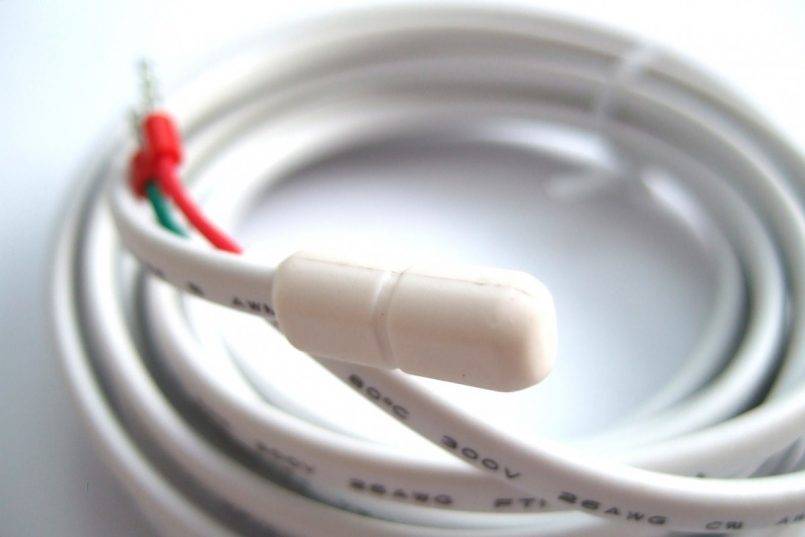

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Для чего нужно устанавливать теплорегулятор для теплого пола

Терморуглятор в системе теплый пол обеспечивает автоматическую регулировку тепловыми режимами и защиту системы от аварийных ситуаций. Фактически он является пультом управления во внутридомовой системе отопления, способного обеспечить самые комфортные условия проживания при минимальных расходах энергоносителей.

Установка ТР в системе отопления позволяет пользователям организовать:

1. Погодозависимое управление тепловым режимом по температуре наружного воздуха. В связи с тем, что тепловые процессы имеют определенную инерцию, лучше настройку выполнять по климатическим характеристикам на улице за окном дома или квартиры.
2. До 50 % экономии энергоносителей в отопительный сезон: газа для водяного ТП и электроэнергии для электрического ТП. Для электронагрева экономия может быть еще большей, если собственники переведут абонентский учет на многозонный электросчетчик и основной нагрев будут производить в ночное время.
3. Обеспечить 100 % защиту жильцов и имущества дома от аварийной ситуации в системе ТП.
4. Выполнять дистанционное управление процессом с применением обычных смартфонов. Что позволяет подбирать и контролировать режимы нагрева, находясь на значительном расстоянии от дома.

Лучшие терморегуляторы с управлением через смартфон

Grand Meyer W330

Надежное исполнение, которое отличается низкой стоимостью в своем сегменте. Конструкция максимально простая и требует скрытого монтажа. Для некоторых это может быть недостатком, однако такой вариант положительно отражается на внешнем виде. Устройство программируемое и легко подключается к смартфону посредству протокола связи Wi-Fi.

Средняя стоимость – 2 900 рублей.

Grand Meyer W330

Достоинства:

• Соотношение цены и качества;
• Неплохой дизайн;
• Яркий дисплей;
• Простые настройки;
• Прочность.

Недостатки:

Не выявлено.

Terneo AX

Более дорогое исполнение, которое подойдет для экосистемы «Умный дом Яндекса». Устройство отличается простотой и надежностью. Внешнее исполнение достаточно привлекательно, но ничего необычного в нем нет. Быстро подключается к смартфону и не требует никаких сложных действий. Выдерживает нагрузку до 3 кВт, не больше этого значения.

Средняя цена – 4 440 рублей.

Terneo AX

Достоинства:

• Хорошее приложение для смартфона;
• Статистика включения;
• Количество потребляемой энергии;
• Управляется на расстоянии;
• Возможность настройки работы по расписанию.

Недостатки:

Существенных нет.

REDMOND Skyfloor RSF-171S

Еще одна модель средней ценовой категории, которая подойдет для установки в загородный дом или квартиру. Устройство отличается сенсорным управлением и беспроводным контролем, что позволяет легко наблюдать за состояние отопительной системы из любого уголка дома. Максимальная нагрузка – 3.6 кВт, что хороший результат. Протокол связи Bluetooth, присутствует возможность блокировки от детей.

REDMOND Skyfloor RSF-171S

Достоинства:

• Простой контроль посредством смартфона;
• Функциональность;
• Хорошее приложение;
• Быстрая настройка;
• Установка простая и понятная.

Недостатки:

Стоит наклеить пленку на стекло.

DEVI Smart

Один из лучших вариантов, который привлекает необычным дизайном. Продается в нескольких цветовых исполнениях, что поможет подобрать подходящий прибор для каждого интерьера. Способа монтажа – скрытый, однако здесь присутствуют провода, о чем стоит знать заранее. Изделие легко программируется, что повышает эффективность. Легко подключается к смартфону и передает всю информацию. Присутствует опция регулировки температуры воздуха. В комплекте имеется датчик теплого пола. Класс защиты – IP21.

Средняя стоимость – 9 600 рублей.

DEVI Smart

Достоинства:

• Привлекательный дизайн;
• Прочное стекло;
• 4 цвета;
• Яркий экран;
• Управление через приложение;
• Настройка;
• Удобство.

Недостатки:

Цена.

Режимы автоматического регулирования

Автоматика служит для поддержания заданных параметров автономно.

Индивидуальное регулирование

Термостаты покомнатного регулирования самостоятельно управляют температурой и должны быть установлены всегда для:

• Поддерживания установленной температуры воздуха (Т_в) в каждом помещении путем управления температурой пола (Т_п).
• Поддерживания заданной (Т_п) ,которая важнее чем (Т_в).

Групповое регулирование

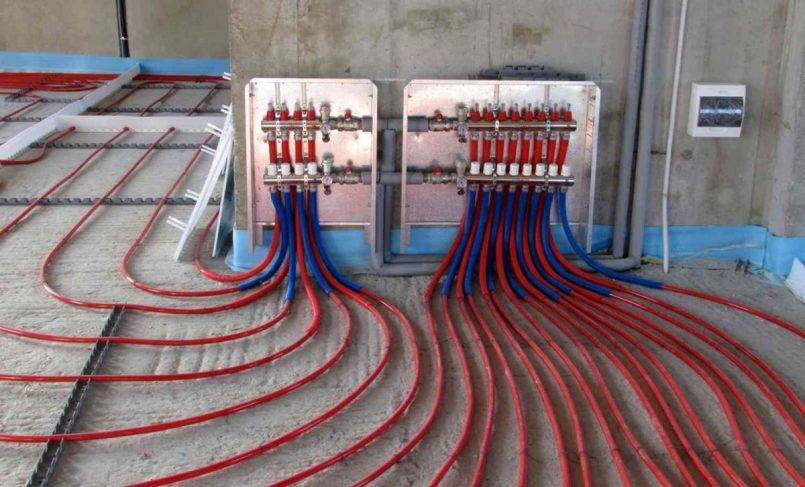

Способ заключается в управлении температурой или объемом теплоносителя, осуществляется следующим образом:

• На источнике тепла, например, на отопительном котле со встроенными датчиками, контролирующими и управляющими элементами.
• Изменение параметров теплоносителя на одном или на группе коллекторов.
• С поддерживанием постоянной температуры теплоносителя, например, с установкой термоголовки с накладным датчиком на двух,- или трехходовой клапан узла, смешивающего прямой и обратный потоки жидкости. В зависимости от измеряемой температуры водяного теплого пола двухходовой клапан (1) подает или отсекает горячую воду, которая смешивается с обратным потоком насоса (2) (рис. а ниже). Недостатком является небольшая пропускная способность, но зато обеспечивается плавная регулировка. Максимальная площадь отопления для данной схемы составляет не более 200 м2. Трехходовой клапан одновременно выполняет функции балансировочного крана и пропускного клапана (рис. б). На схеме управление его заслонкой производится с помощью контроллера (6) по результатам измерения датчика температуры смеси (3) и уличного (5). Смешивание прямого и обратного потоков теплоносителя происходит внутри трехходового клапана.
• Климат-контроль по выбранной программе, работающей от нескольких датчиков температуры. Режим может осуществляться по схеме на рис. б.

Схемы работы регулирующих клапанов системы теплого пола

Комплексное регулирование

Способ сочетает индивидуальную и групповую автоматику, Поскольку последняя не всегда способна работать автономно.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

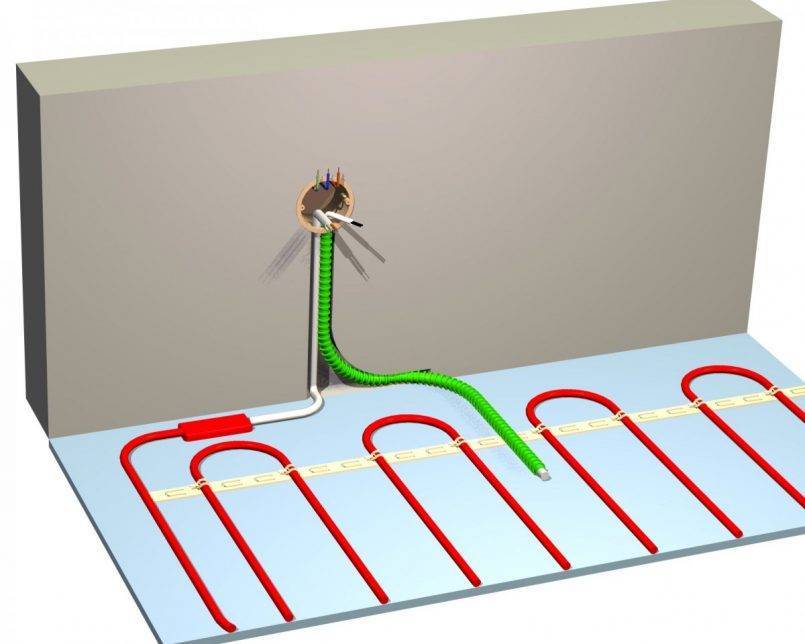

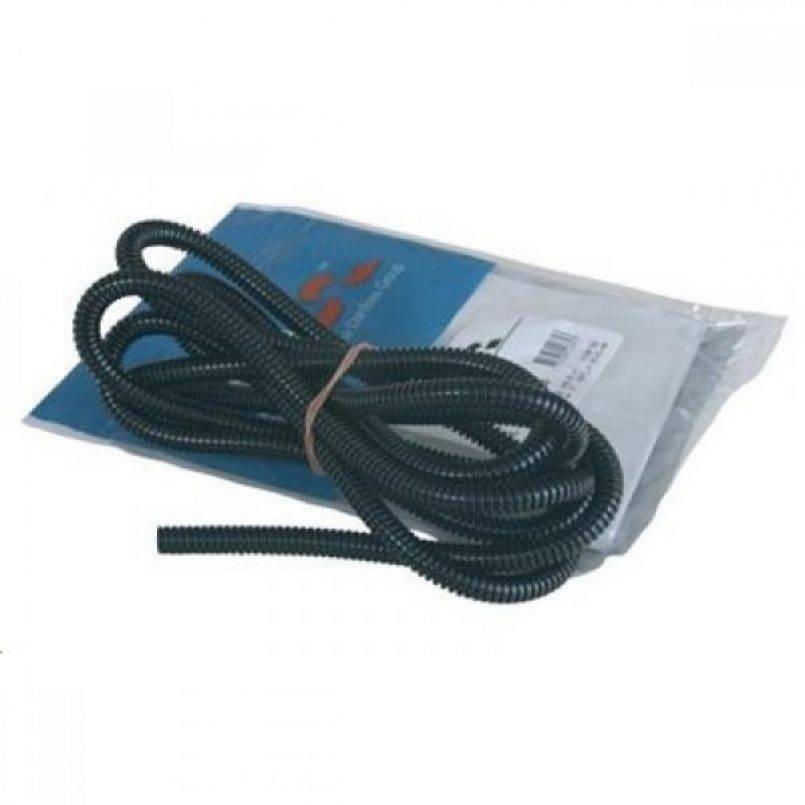

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

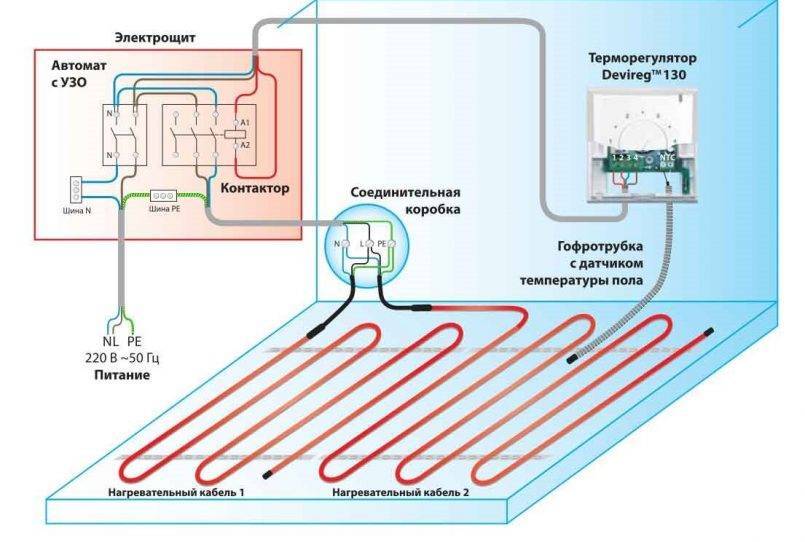

Схема управления двухконтурным теплым полом с помощью электронного термостата

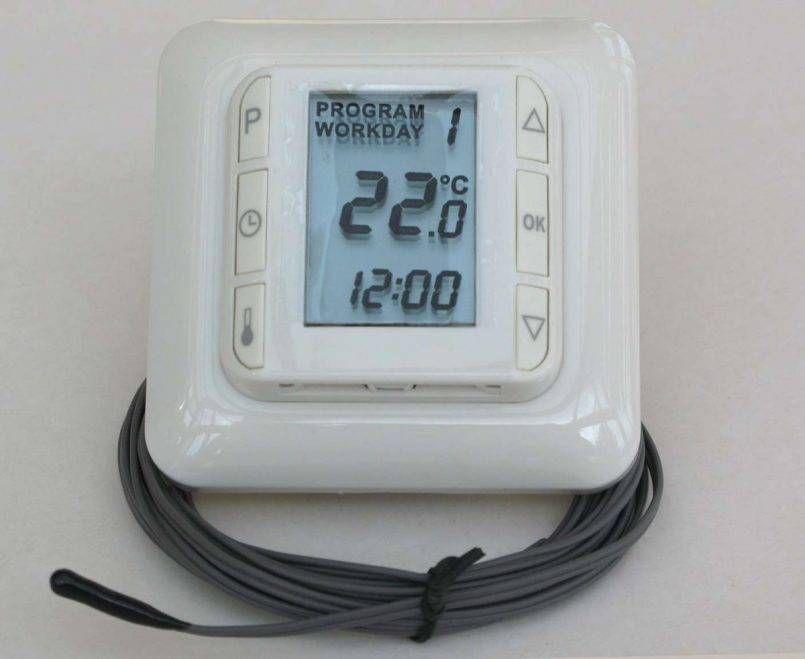

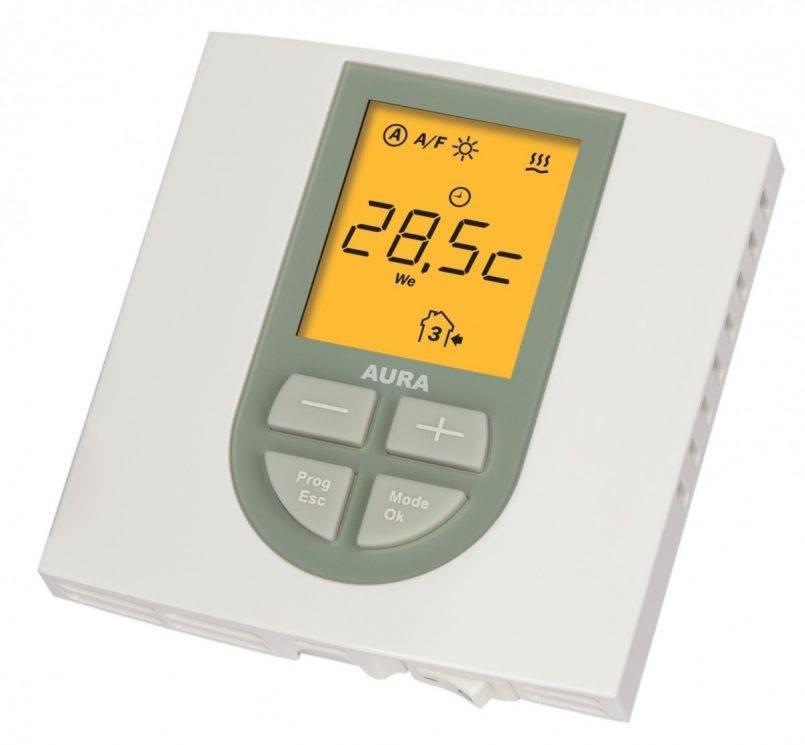

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Типы термодатчиков

Классификация терморегуляторов по принципу действия рассматривалась при обзоре их достоинств и недостатков. Но как они работают, стоит узнать подробнее.

Электронно-механический

Наиболее простой и недорогой тип регулятора. Его главной рабочей деталью является особая металлическая пластина, реагирующая на увеличение либо уменьшение температуры. Включение и отключение системы происходит за счет изменения кривизны пластинки при нагреве и остывании. Выставить точное температурное значение на таком регуляторе не выйдет.

Электронный

В приборе установлен специальный элемент, вырабатывающий особый сигнал. Мощность зависит непосредственно от значений температуры внешней среды. На подобных устройствах можно выставить точные показатели температуры подогрева до доли градуса. Управление системой осуществляется посредством кнопок и небольшого экрана.

Программируемый

Самый дорогостоящий из термоэлементов. На нем можно выставить определенные значения, по достижению которых вся система включается либо отключается регулятором. Благодаря прибору в помещении создается микроклимат, который подходит конкретному человеку. Есть возможность настройки терморегулятора так, чтобы включение системы осуществлялось в определенное время. То есть нагрев полов происходит перед приходом хозяина домой, и при этом электричество не расходуется, когда владельца нет.

Многие модели выполнены в ярком и стильном дизайне, а также оснащены жидкокристаллическими экранами, которые отображают информацию и способствуют точной настройке.

Механические терморегуляторы

Механические терморегуляторы очень просты в управлении. У них есть кнопка вкл/выкл и колесико для выставления нужной температуры пола. Механический терморегулятор имеет световую индикацию, которая сигнализирует работает пол в данный момент или нет. Каждый термостат укомплектован выносным датчиком температуры пола, который непосредственно располагается в полу в зоне теплого пола и, меряя температуру пола, дает команду терморегулятору на включение или отключение теплого пола.

Некоторые механические терморегуляторы имеют 2 датчика: выносной датчик температуры пола и встроенный датчик воздуха. Правильно регулировать работу теплого пола по датчику пола, однако возникают ситуации, когда это надо сделать по температуре воздуха.

Механические терморегуляторы отличаются своей простотой и надежность. Именно поэтому я рекомендую их своим клиентам.

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

• получает с термодатчика данные о текущей температуре нагрева;
• сравнивает их с заданным значением, указанным в настройках;
• отключает нагрев при превышении установленного значения температуры;
• включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.
