Карбоновый теплый пол: специфика устройства системы и пример монтирования

Виды карбоновых полов

В настоящее время карбоновый пол имеет два вида, это – стержневые маты и пленка. Каждая модель имеет общие преимущества перед другими системами, но у них есть и свои отличия. Поэтому, чтобы правильно сделать выбор, стоит рассмотреть их более подробно.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Стержневые маты

Эта модель электрических полов выпускается рулонами, со следующими стандартами: ширина — 83 сантиметра, длина до 25 метров, толщина не более — 3,5 миллиметров. В их комплект входят терморегулятор и датчик для измерения температуры. У стержневых матов потребление мощности зависит от температуры нагрева, в среднем она составляет от 110 до 180 Ватт на погонный метр. Энергопотребление на погонный метр составляет не более 50 Ватт в час, с питанием от электросети мощностью не более 220 Вольт. Этот вид теплых полов можно сочетать с любыми напольными покрытиями, но идеальным решением будет, уложить стержневой карбоновый теплый пол под плитку.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

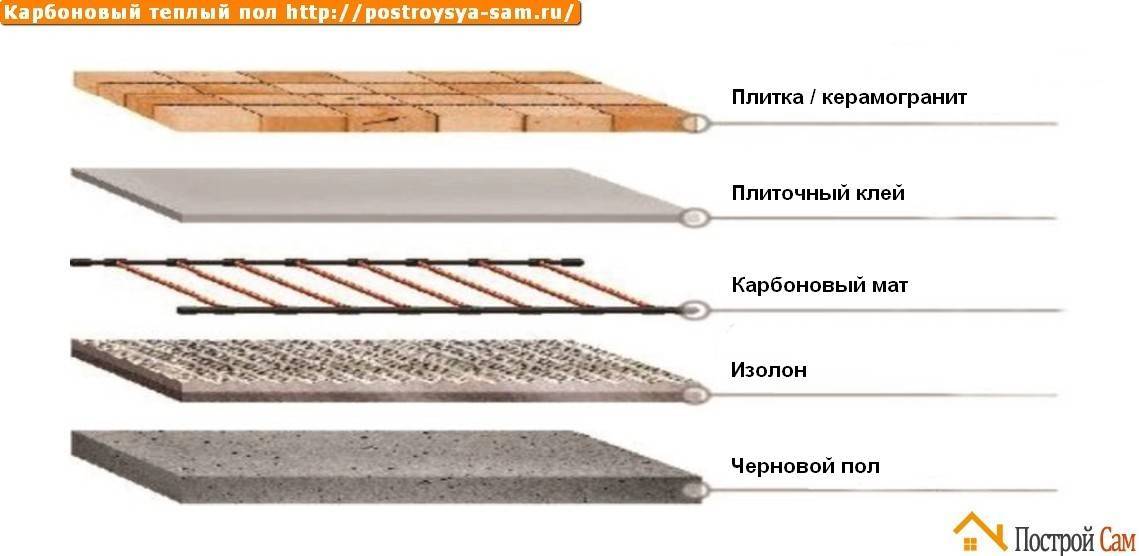

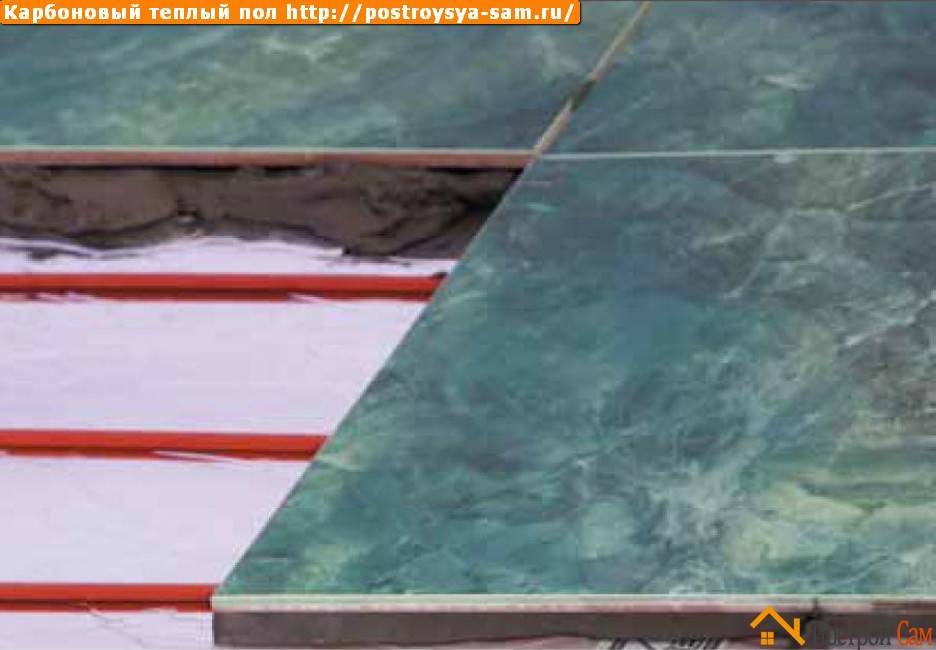

Монтаж стержневых матов

За счет того, что производители выполнили большую часть работы, монтаж карбонового теплого пола проводится в несколько раз быстрее, чем устройства из электрических кабелей. Монтаж кабельных моделей довольно кропотлив. Так как прежде чем произвести фиксацию элементов, нужно произвести укладку кабеля, с правильно выдержанным расстоянием. Если учесть, что такая работа потребуется не на один метр, тогда можно предположить, что она отнимет достаточно большого количества времени. В карбоновом стержневом теплом полу расстояние между стержнями уже учтено, поэтому для монтажа достаточно будет расстелить мат на поверхности пола и зафиксировать его строительным скотчем или клеем. Там где потребуется развернуть мат, нужно будет вынуть стержни из сетки, сетку разрезать по намеченным линиям и уложить параллельно первой полосе на расстоянии 6 см., внимательно следя за тем, чтобы кабеля не задевали друг друга. После того, как будет выполнена укладка, тонким слоем заливается бетонная стяжка.

Инфракрасная пленка

Пленочный карбоновый теплый пол состоит из сплошного слоя. Его элементы соединены пайкой, за счет чего такое крепление более надежно, чем клипсование. Карбоновую пленку можно кроить на полосы разной величины, в любом направление. В настоящее время существует два вида инфракрасной пленки:

  1. Обычная. Такая пленка состоит из одного или двух слоев полипропилена, на который полосами нанесен слой карбоново – графитовой смеси.
  2. Сплошная. Эта пленка имеет большую защиту от перегрева, так как состоит она из 13 слоев, где с каждой стороны по 5 слоев безопасности и 3 слоя между ними рабочих. Изготавливается такая пленка из чистого карбона, поэтому цена у нее значительно выше, чем у обычной пленки.

Обе эти пленки карбоновых полов абсолютно безопасны, так как могут выдержать температуру до 120 градусов. Но если сплошную пленку можно укладывать под габаритную мебель и электротехнику, обычную же в этих местах использовать категорически запрещается, по тем причинам, что может произойти эффект теплового запирания.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Монтаж инфракрасной пленки

Особенностью пленочных полов в том, что при их монтаже нет необходимости заливать бетонную стяжку. Для того, чтобы их смонтировать, достаточно будет расстелить пленку на чистое основание помещения, а затем произвести укладку напольного покрытия. Но здесь стоит отметить, что пленочный теплый пол не сочетается с ковролином и кафельной плиткой. Так как в первом случае будет недостаточная теплопроводность, а кафельная плитка требует наличие бетонной стяжки. С деревянными покрытиями тоже есть свои ограничения. Во избежание образования трещин при рассыхании древесины, пленочные полы не должны превышать температуру 28 градусов. Идеальным вариантом будет расположить теплый пол под ламинат или линолеум.

Плюсы и минусы карбонового пола

Инфракрасный теплый пол имеет свои положительные отрицательные стороны. Прежде, чем принять решение о целесообразности его покупки и монтажа, следует подробнее разобрать все особенности этой системы.

Карбоновый теплый пол: что плохого

Использование карбоновых стержней или пленок при обустройстве системы теплых полов в доме или квартире имеет такие недостатки:

  • дороговизна;
  • подделки;
  • сложный ремонт;
  • потребность в дополнительном утеплении.

Оригинальные системы, предлагаемые добросовестными производителями, стоят совсем недешево. Особенно, когда речь идет о стрежневых карбоновых матах. Крупную сумму способен выложить не каждый покупатель, желающий у себя в доме обустроить инфракрасный теплый пол.

Из первого недостатка плавно вытекает второй – появление на рынке большого количества подделок. Они отличаются низкой ценой и сомнительным качеством.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Приобретение некачественных поддельных, но дешевых систем оборачивается головной болью для покупателя – стержни быстро сгорают, уменьшая общую площадь нагрева

Сложность ремонта заключается в необходимости снимать все декоративное покрытие, чтобы добраться до системы теплого пола. Иной возможности заменить сломанный участок не существует. Если же сверху уложена плитка, то это еще больше усложняет ремонт.

Потребность в дополнительном утеплении дома или квартиры будет в том случае, когда инфракрасное отопление является основным. Если работы по энергосбережению не были проведены, то теплый пол будет тратить много энергии на поддержание нужной температуры в помещении и может не справиться с этим заданием.

Утепление дома, коттеджа или квартиры позволяет существенно снизить расходы не только при инфракрасном, но и при других видах отопления. В таком помещении проще поддерживать комфортную температуру с помощью теплых полов, затрачивая минимум энергии на их работу.

Достоинства инфракрасного теплого пола

Теплый пол, устроенный из карбоновой пленки или стержней, обладает целым рядом преимуществ. Это:

  • быстро;
  • легко;
  • доступно;
  • экономно;
  • красиво;
  • безопасно;
  • без ремонта.

Первый пункт подразумевает скорость монтажа карбонового теплого пола. Если площадь под укладку небольшая, то со всеми работами можно справиться за 1 день. Если же приглашать мастеров, то все займет еще меньше времени.

Обустроить систему инфракрасного теплого пола легко – достаточно простого набора инструментов, а также материалов, идущих в комплекте с карбоновой пленкой или стержнями.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Вовсе не обязательно привлекать специалиста – монтаж будет под силу каждому старательному хозяину

Цена пленочного материала доступная. Если сравнивать стоимость всех деталей и комплектующих, необходимых при обустройстве водяного или парового отопления, то инфракрасное здесь существенно выигрывает – не понадобится покупать трубы, радиаторы, котел и другое дорогостоящее оборудование.

Пользоваться карбоновым теплым полом выгодно как в качестве дополнительного, так и основного источника тепла. Если система установлена правильно и дом/квартира/коттедж утеплен, то потребление электроэнергии будет минимальное. Расходы будут напрямую зависеть от площади, покрытой инфракрасной пленкой или матами.

Красота этого типа обогрева помещения заключается в том, что после укладки теплый пол не заметен в комнате. Он не занимает полезное пространство, как, например, радиаторы отопления. Толщина всей системы с учетом теплоизолирующего слоя менее 2 см.

Инфракрасный теплый пол совершенно безопасен. Он не боится воды и может быть уложен в ванной и на кухне. Если какая-то секция перестает работать, то со всей системой ничего не произойдет – она продолжит нагреваться в обычном режиме.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Если один стержень или полоска карбоновой пленки перестала работать, то можно обойтись без ремонта – вся система будет и дальше функционировать

Все нагревающие элементы расположены параллельно, что исключает возможность поломки сразу всей системы. Это удобно, ведь потеря одной рабочей полоски принципиально не скажется на работе всей системы.

Чего не должно быть в комплекте инфракрасных матов

Сегодня можно встретить много поддельных стержневых теплых полов, которые не отвечают требованиям безопасности и могут привести к замыканию, возгоранию и прочим негативным последствиям.

Такие подделки легко определить по составу комплекта:

Карбоновый теплый пол: специфика устройства системы и пример монтирования
Характеристика стержневых теплых полов

  • ширина мата чаше всего 80 см, а должна быть 83;
  • для соединения стержней использованы саморезы (а в оригинальных моделях – медные скобы). Саморезы быстро окисляются и выводят из строя стержни;
  • неприятный запах во время проверки. Любой стержневой теплый пол перед заливкой стяжки необходимо проверить на исправность, включив на несколько часов на полную мощность. Во время работы поддельных матов будет неприятный запах, похожий на горелую пластмассу;
  • отсутствие фирменных маркировок, инструкции и диска с руководством по монтажу.

Тепловая динамика

Этот показатель характеризует скорость набора температуры нагревательным элементом и передачи ее в обслуживаемое пространство:

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Для электрических теплых полов всех типов также возможно использовать регулирование мощности и температуры за счет периодического включения нагревательного элемента в работу. Однако переходные процессы в этом случае уменьшают срок эксплуатации и надежность системы. Поэтому производители рекомендуют использовать для регулирования не импульсный режим, а регуляторы мощности, изменяющие питающее напряжение на входе системы.

↑ Преимущества и недостатки системы

Теплый пол является отличной альтернативой для привычных отопительных приборов. Все большее количество застройщиков проявляет к нему интерес и собирается смонтировать в своих квартирах или офисах. Однако прежде, чем покупать материал, стоит познакомиться с преимуществами, которые он имеет перед подобными вариантами:

  • Сравнительно небольшой вес и, как следствие, небольшая нагрузка на перекрытия.
  • Самое экономичное энергопотребление.
  • Возможность монтажа на больших площадях.
  • Отсутствие необходимости устанавливать громоздкие отопительные приборы и, соответственно, обустраивать для них отдельную зону.
  • Возможность установки под любое напольное покрытие.
  • Работоспособность на протяжении эксплуатационного срока строения.
  • Пожаро- и взрывобезопасность.
  • Может быть смонтирован в помещениях с повышенной влажностью.
  • При необходимости может быть отключен без ущерба для эксплуатационных свойств даже в условиях пониженных температур.
  • Не подвержен коррозии.
  • Отсутствие электромагнитного излучения.
  • Быстрый нагрев.
  • Наличие особой системы саморегуляции, которая оберегает систему от перегорания даже в случае наличия в стяжке дефекта. Кроме того, благодаря ей поверх смонтированного пола можно ставить тяжелую мебель.

Практичный инфракрасный карбоновый теплый пол имеет один недостаток: маты могут быть установлены только в тонкую стяжку или в слой плиточного клея. Таким образом, получается стационарная система, демонтировать которую при всем желании уже не удастся.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Инфракрасный карбоновый пол представляет собой стержни, соединенные между собой силовым кабелем

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:

  • ковролин (по причине плохой теплопроводности);
  • кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию

Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:

  • ширина рулона – 500-1000 мм;
  • длина – 50 000 мм;
  • толщина нагревательной пленки – 0,23-0,47 мм;
  • мощность на 1 м.кв. пленки – 25-35 Вт/м;
  • максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

  • CalorIQue LLC – торговая марка CalorIQue (США);
  • Devi (Деви) – торговая марка Devi (Дания);
  • Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
  • K-Technologies – торговая марка Caleo (Россия);
  • RexVa – торговая марка XICA (Южная Корея);
  • Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.

Достоинства карбонового пола

Чтобы стало понятно, почему карбоновые нагревательные элементы позиционируются на рынке как самое удачное решение, стоит кратко рассмотреть часто используемые виды отопления.

Водяная система

Несомненным достоинством системы является возможность работы от любого источника энергии (газ, твердое, жидкое топливо, электричество), а также наличие проверенных временем решений в виде готовых товаров на рынке.

Недостатков больше. Стоимость создания системы велика, массогабаритные показатели значительны, чтобы устроить теплые полы своими руками – понадобится создать стяжку значительной высоты, подготовить основание. В старых домах решение может быть неприменимым из-за нагрузки на междуэтажное перекрытие.

Электрическая кабельная система

Следующий шаг в развитии достаточно легких и простых в устройстве своими руками систем – кабельные теплые полы. Они легко монтируются, не требуют жесткого основания, облегчают укладку стяжки. Расширяется диапазон использования. К недостаткам относится низкая стойкость к повреждениям – перебитый в одном месте проводник может оставить без тепла всю комнату.

К другим минусам системы относится относительная дороговизна и все еще значительные массогабаритные показатели стяжки для укладки. Кроме этого, кабельный пол излучает в электромагнитном спектре, что потенциально небезопасно для здоровья.

Электрическая пленочная система

Пленочный теплый пол считается почти идеальным решением. Нагревательные элементы легкие и тонкие, укладка не занимает много времени, а подключение может выполняться своими руками. Система устойчива к разрушениям, выход из строя одной зоны выделения тепла не приводит к неполадкам в работе другим.

Пленочный пол носит название излучающего. Он не только передает тепло воздуху разницей температур. Инфракрасный пленочный теплый пол работает как излучатель, бесконтактным методом нагревающий находящиеся поблизости предметы, заставляя их подогревать пространство комнаты.

Технология монтажа

Пленочные и стержневые обогревательные элементы имеют отличительные особенности при монтаже. Тут подразумевается укладка некоторых систем непосредственно под напольное покрытие. В ином случае можно проводить укладку под стяжку. В любой ситуации работы выполняются собственными руками.

Под стяжку или плитку

Если предполагается укладка стержневой системы под плитку, необходимо положить стяжку или тонкий слой клея. Обязательно проследить, чтобы клеевая смесь была качественная, а произведенная термоизоляция чернового основания – плотной. Лучшая теплоизоляционная подложка – из металлизированных материалов. Это необходимо для того, чтобы покрытие было устойчиво к воздействию элементов стяжки.

Фольгированные покрытия не подходят, так как быстро разрушаются.

Перед тем, как проводить работы укладки пленочного покрытия, необходимо проверить составляющие комплекта. При необходимости докупить недостающие элементы:

  • рулон инфракрасной термопленки;
  • контактные клеммы;
  • скотч;
  • медный провод (2,5 или 1,5 мм);
  • инструкция.

Карбоновый теплый пол: специфика устройства системы и пример монтирования
Не входит в комплект терморегулятор, пассатижи, изоляции для медных проводов. Последовательность работ:

Измеряют ширину и длину напольной поверхности, учитывая особенность раскладывания подложки по всему основанию впритык к стене. А уже между пленкой и стеной расстояние составляет 5 см, между полосами – 2 см

При этом важно помнить, что пленка не стелется там, где планируется расстановка мебели (а стержневые можно).
Определить месторасположение на стене терморегулятора. Лучший вариант – на высоте 70 см от пола

Важно обеспечить комфортный доступ к регулятору.
Сделать в стене углубление под корпус терморегулятора и штробу под соединительные провода.
Убрать пыль и грязь со штробы.
Подготовить черновое основание, снять плинтусы, при надобности выровнять поверхность стяжкой.
Расстелить подложку полосами стык в стык, зафиксировав скотчем (алюминиевым).
Устанавливают термопленку, для чего сначала раскраивают по начертанным линиям, чтобы не испортить нагревательные секции.

Каждая полоса термопленки должна быть сплошной от начала до конца комнаты. Подсоединять отдельные секции нельзя.

При укладке соблюдают отступы по периметру помещения и оставляют зазоры шириной 10-20 мм между смежными полосами пленки. Завершив укладку, проклеивают швы скотчем.

  1. Присоединить контакты: в зазор между шинами вставить один конец клеммы таким образом, чтобы второй конец лег поверх медной шины.
  2. Зажать клемму пассатижами.
  3. Аналогичные действия производятся с другой стороны пленки.
  4. Присоединить клеммы к проводам: фазе, нолю (и так на каждой пленке). Все клеммы также зажать.
  5. Заизолировать места соединения битумным скотчем.
  6. Заизолировать срез медной шины.
  7. Вырезать в подложке под изолированными контактами ямки, чтобы не было выступлений пола.
  8. Приклеить скотчем к полосе пленки у стены терморегулятор, отступив от края 10 см.
  9. Вырезать в подложке ямку под датчик, также сделав изоляцию.
  10. «Утопить» датчик в отверстии, а провод уложить вдоль разреза. Фиксируют провод скотчем.
  11. Установить терморегулятор.
  12. Провод сложить в штробу.
  13. Подключить датчик.
  14. Включить систему на проверку. Если пленка греется, при выключенном устройстве заделывают штробу гипсовым или цементным раствором.

Главное в этом методе – выполнять последовательность действий, соблюдать правила инструкции, которые есть в каждом комплекте.

Без стяжки сухим методом

Монтажные работы пленочного карбонового пола осуществляются исключительно на сухую поверхность без неровностей и ям. Предварительно наносится финишное покрытие, мокрые процессы укладки отсутствуют. Такая технология установки позволяет существенным образом ускорить процесс обустройства любой площади теплыми полами, а при надобности демонтажа система гибкого пола может применять повторно.

На дерево

Монтаж системы на дерево производится лишь в том случае, если температура нагрева не будет превышать 28-30 градусов. Также стоит проверить степень обработки деревянного основания. Но лучше демонтировать и уложить пленку или стержневые полы аналогичным методом.

Сплошная пленочная технология

Отдельный товарный сегмент на рынке – сплошной карбоновый теплый пол. Это развитие пленочной дорожечной технологии. Это рулонный материал, центральный слой которого представляет собой резистивный элемент.

Он защищен с двух сторон изолирующей пленкой (описание упрощено, количество слоев резистивной структуры – минимум три, защитной – в среднем по 5 с каждой стороны).

При подаче напряжения вся площадь нагревается, отдавая тепло конвекцией и инфракрасным излучением. Данная технология отличается от своих предшественников сразу несколькими достоинствами:

  • резко падает потребляемая мощность, до 2-3 раз по сравнению с дорожечной технологией и до 4-5 раз с кабельным теплым полом;
  • не имеет такой характеристики, как расстояние между зонами отдачи тепла. Он всегда образует равномерно нагретую поверхность;
  • повредить нагревательный элемент очень трудно. Для этого его нужно перерезать перпендикулярно линии соединения точек подключения. Сделать это – невозможно в большинстве случаев, поэтому уровень отказов системы отопления низок;
  • нагреватель предлагается с разным уровнем защиты от влаги;
  • легко укладывается своими руками;
  • для монтажа системы отопления потребуется только надежное, крепкое основание и минимальный слой финишного покрытия, в роли которого может выступать ламинат, линолеум или ковролин.

Виды электрических пленок

Пленочный пол отличается малой толщиной исполнения: греющие элементы размером порядка 3 микрон запаиваются в высокопрочную пленку с двух сторон. Ток проходит по элементам, которые выделяют тепло. Сегодня различают два вида пленочных полов, отличающихся материалом изготовления и принципом работы:

  • Биметаллические. В процессе изготовления алюминиевый или медный проводник прокладывается между слоями высокотемпературного полиэстера. Проводник представляет собой не обычную жилу кабеля, а несколько тонких полос. Полосы прокладываются на небольшом расстоянии, из-за чего создается впечатление единой пластины. Принцип обогрева состоит в нагреве проводника, который передает тепло поверхности пола, а тот передает его в помещение. Под плитку такую пленку использовать не рекомендуют, она больше подходит для укладки «сухим» способом (под ламинат, ковролин, линолеум).
  • Инфракрасные. Греющим элементом выступают карбоновые или графитовые стержни, запаянные в прочную пленку. Обогрев происходит за счет излучения инфракрасных волн. Считается, что они оказывают оздоравливающе и полезное действие на организм человека. Также излучение создает неблагоприятную среду для развития в помещении бактерий и ионизирует воздух. Ток к греющим элементам проводится при помощи токоведущих жил (плоских шин), которые находятся по бокам пленки.

Лучше монтаж инфракрасной пленки производить под ламинат или линолеум. Считается, что под плиткой он работает не так эффективно и теряет часть своих свойств.
Выпускается пленка в виде рулонов (из-за чего укладка его отличается простотой) разной ширины (50-100 см) и толщины.

Некоторые утверждают, что чем тоньше пленка, тем лучшими качествами она обладает. Но это не совсем верно. Оптимальный размер, заявленный во многих странах как стандартный: 3-3,33 микрон. Если теплый пол имеет меньшую толщину, возможен его перегрев и, как следствие, выход из строя.

Основные технически характеристики наиболее распространенных моделей инфракрасных матов

Системы обогрева с карбоновыми стержнями в нашей стране только выходят на рынок, и не так много производителей, а точнее, лишь два:

  • FENIX; Таблица нагревательного кабеля FENIX
  • CALEO. Технические характеристики стержневых теплых полов Caleo

Характеристики продуктов практически одинаковые, различия составляют ширина между стержнями, длина матов и их мощность.

Сравнительная характеристика некоторых моделей инфракрасных полов:

НаименованиеШаг между стержнями, смШирина мата, мДлина мата, мМощность, Вт/м2Цена, руб./м
UNIMAT RAIL100,83251302902
UNIMAT BOOST90,83251602638
FENIX RHE100,83201161900

Монтаж плёночного пола

Все карбоновые системы укладывают на ровную поверхность. Основание рекомендуют выровнять. Допускаются перепады в 1 мм на 1 пог. м. Термоплёнка и стержни обогревают всю поверхность вокруг: не только напольное покрытие, но и нижнее основание, фундамент. Чтобы тёплый воздух проходил вверх, на основание укладывают теплоизоляцию и отражающий экран. В дальнейшем проводят монтаж термоплёнки.

На полу обозначают границы «тёплого пола». От стены и от мебели плёнку располагают на расстоянии не менее 5 см. Зазор между полосами 2 см

Обращают внимание на ширину рулона. Если ширина 50 см, то длина ленты не должна превышать 13 м. Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м

Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам.
На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены.
По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча.
К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами.
Монтируют проводку; соединяют клеммы. Схема подключения параллельная.
Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление.
На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке.
Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором.
Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат.
Чтобы уложить плитку, используют плиточный клей.

Чем больше ширина рулона, тем меньше будет допустимая длина ленты: ширина 80 см – длина 10 м; ширина 100 см – длина 7 м. Плёнку рекомендуют предварительно разметить и разделить по отдельным лентам.
На стене отводят место для терморегулятора. Проделывают отверстие, в которое вставляют пластиковый стакан. В нём будет находиться вся электрическая часть системы и блок управления. Панель управления оставляют на поверхности стены.
По разметке укладывают ленты термоплёнки. Их соединяют с помощью скотча.
К каждому листу подсоединяют контакты. Клеммы устанавливают в области медной и серебряной шины. Укрепляют клеммы пассатижами.
Монтируют проводку; соединяют клеммы. Схема подключения параллельная.
Места соединения изолируют битумным скотчем. Изоляцией закрывают места разрезов в области металлических шин. Чтобы места соединений не выделялись на поверхности и не испытывали большую нагрузку от напольной облицовки, для них в подложке или в отражающем экране проделывают углубление.
На одной из лент устанавливают датчик температуры. От стены до датчика выдерживают расстояние 60 см, от края плёнки 10 см. Под датчик вырезают нишу в подложке.
Все провода выводят в гофрированную трубку, которую соединяют с терморегулятором. Для трубки в полу и в стене проделывают канавку, которую затем заделывают строительным раствором.
Систему тестируют. При положительном результате карбоновый пол укрывают подложкой и укладывают ламинат.
Чтобы уложить плитку, используют плиточный клей.

Инструкция по укладке теплого пола под плитку

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Фото. 17. Примеры «GTmat» укладки под / плитку и т.д.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Фото. 18. Укладка плитки на карбоновый теплый пол.

1. При укладке плитки, могут быть использованы только специальные смеси для пола. Толщина клея должна быть не менее 2 см.

ВНИМАНИЕ!

1. При укладке плитки на «GTmat», не нужно залить стяжку.

2. При укладке плитки, используйте пластиковый шпатель для того, чтобы избежать повреждения изоляции проводника или нагревательного мата.

3. Подключать пол «GTmat» к сети электроэнергии следует после полного высыхания стяжки или клея не раньше, чем через 28 дней после заливки.

Рекомендации по эксплуатации «GTmat»:

  • Используйте карбоновый теплый пол и термостаты в соответствии с рекомендациями производителя.
  • Не используйте «GTmat», чтобы высушить влажные поверхности. Выключите «GTmat» и высушите поверхность естественным образом.
  • При выборе уровня температуры пола, производитель рекомендует верхний предел макс. 30 ° С.
  • Если вы не используете пол с подогревом длительный период времени в холодное время года, не следует полностью его отключать, установите его на минимальную температуру обогрева.

Принцип действия

Функционирование нагревательных кабелей предполагает способность их материала, в качестве которого выступает специальный сплав, преобразовывать электроэнергию в тепло. Все они обладают максимальной влагозащищенностью, а их мощность находится в пределах 10-30 Вт на 1 метр.

Что касается форм, в которых могут быть представлены подобные кабели, то таковыми являются:

  • катушки;
  • секционные системы;
  • рулоны (маты).

Последний вариант закрепляется змейкой на армирующей сетке, которую можно обрезать, но при условии, что обеспечивающие нагрев и питание провода не будут затронуты. Таким образом, нагревательные маты позволяют с легкостью обходить мебель, технику и другие предметы интерьера. В большинстве случаев подобные системы отопления предполагают использование двужильного резистивного кабеля, а оконцевание их питающего проводника выполняют посредством термоусаживаемой трубки.

Стоит также добавить, что в состав теплого пола входят:

  • кабель;
  • регулятор температуры – ручной или с программным управлением;
  • термодатчики – внутренние или внешние.

Как правило, в режиме максимальной нагрузки кабель нагревается до температуры 60-65°C. Стандартные его значения, актуальные для обычной повседневной эксплуатации, являются гораздо меньшими – порядка 30°C.

Карбоновый теплый пол: специфика устройства системы и пример монтированияКарбоновый теплый пол: специфика устройства системы и пример монтирования

Преимущества и недостатки карбоновых стержней

Достоинства:

  • быстрый нагрев, равномерное распределение теплового излучения (при наличии отражающей подложки с черновой стороны);
  • высокая надежность конструкции — срок службы не менее 50 лет;
  • удобный монтаж: вы просто отрезаете необходимую длину из рулона, и соединяете поверхность проводами;
  • инфракрасное излучение не оказывает негативного влияния на людей и предметы интерьера;
  • нагревается не воздух, а детали помещения;
  • 100% пожарная безопасность: во-первых, карбон не горит, во-вторых, система замурована в бетоне;
  • система не боится высокой влажности: даже если у вас потоп, после сбора воды нагреватели можно сразу включать;
  • при оставлении жилого помещения без отопления (при длительном отъезде), система не разморозится;
  • так же, как и пленочные панели, стержневой карбоновый пол интегрируется в систему «умный дом»;
  • потребление энергии ниже, чем у кабельных теплых полов;
  • если вы самостоятельно можете сделать стяжку — монтаж карбоновых стержней вы тоже выполните своими руками: экономия на установке.

Комплекты предлагаются в разных ценовых и размерных категориях.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Минусы технологии:

  • для массового применения стоимость слишком высокая;
  • для укладки требуется заливать пол смесью, это уменьшает высоту помещения;
  • ошибка при укладке или неисправность (это маловероятно), не дает шанса устранить проблему: вся проводка под слоем бетона.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Принцип работы карбоновых полов

Карбоновый (графитовый) теплый пол состоит из высокопрочного углепластика, в котором нагревательными элементами выступают карбоновые стержни. Стержни расположены параллельно друг другу и надежно соединены защитными медными кабелями. При нагревании электрическим током стержни начинают излучать инфракрасные волны, которые просачиваясь через напольное покрытие, начинают обогревать помещение. Но здесь стоит отметить, что инфракрасное излучение не израсходует тепло на воздух, его обогрев направлен на людей и предметы в помещении. Таким образом, эффективность карбоновых полов в обогреве значительно выше по сравнению с другими моделями.

Карбоновый теплый пол: специфика устройства системы и пример монтирования

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
