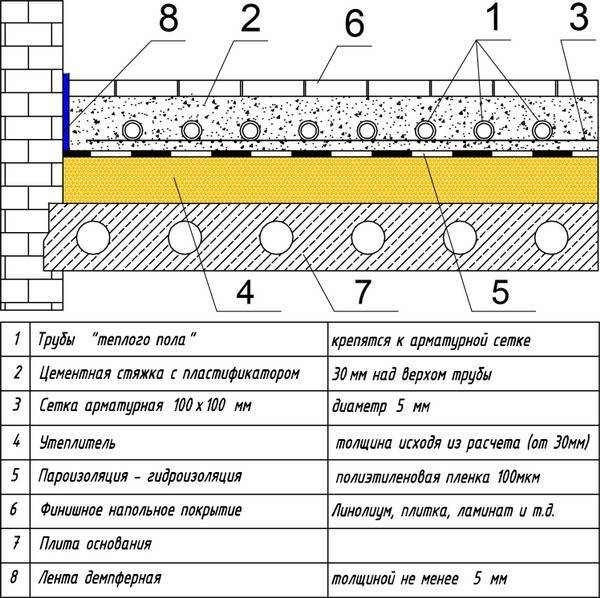

Конструкция теплого пола водяного

Схема подключения отопительной водяной трубы к коллектору

Устройство бетонной стяжки, укладка водяной греющей трубы – инженерно-технологические моменты монтажа теплого пола. Основным этапом при монтаже является подключение трубопровода к смесительному узлу и к коллектору.

Выше уже было сказано о том, где и как лучше расположить коллекторный шкаф. Вместе с установкой смесительного узла, коллектор и циркуляционный насос составляют блок управления отопительной системой.

Обычно шкаф имеет размеры 50х50 см. Для лучшего сочетания с интерьером жилого помещения коллекторный шкаф делается в углублении 10-15 см. Соответственно и водяные контуры, в местах подключения, лучше спрятать в стену.

Установив коллектор, начинается подключение к нему необходимых магистралей. Традиционно схема подключения выглядит так:

Разница может быть в том, какой способ нагрева используется. Это может быть использование теплоносителя, поступающего через централизованную систему отопления, либо автономная отопительная система, работающая от котла.

Подающая труба и обратка подключаются к коллектору посредством специальных фитингов. Если диаметры трубы и входного гнезда коллектора отличаются, используются переходники.

В систему обязательно устанавливается запорный кран, который перекрывает подачу горячей воды в водяные контуры. На обратной трубе необходимо установить сливной клапан.

Для обеспечения точной регулировки температуры нагрева теплого пола, на коллектор устанавливаются специальные вентили и смесительный узел. При наличии средств можно приобрести готовый, комплексный коллектор, в конструкцию которого входят все перечисленные элементы. Коллекторы могут отличаться своей конструкцией, в зависимости от количества подключаемых водяных контуров и объемов отапливаемых помещений.

При использовании одной схемы укладки трубы, в коллекторе одно количество входных и выходных мест подключения. Используя комбинированную укладку, вам придется иметь коллектор с большим количеством входных и выходных патрубков.

Устройство водяного теплого пола на бетонном основании в частном доме

Водяной тёплый пол, уложенный на бетонный пол — трубопровод с теплоносителем внутри, залитый бетонным раствором. «Пирог» его — многослойная конструкция, в которой каждый слой несёт свою функцию, и играет большую роль для полноценной работы устройства. Поэтому, важна их очередность — это надо помнить при сооружении конструкции своими руками.

«Пирог» тёплой водяной системы это:

  • черновой пол — из бетонной стяжки или плит перекрытия;
  • гидроизоляционный слой — обычная полиэтиленовая тонкая плёнка, хотя при установки пола не на грунт, а на бетонную основу — можно обойтись и без гидроизоляции;
  • теплоизоляция — рекомендовано использовать пенополистирол экструдированного типа, так как он имеет низкую теплопроводность, прочен и стоит не дорого;
  • гидроизоляция — идеальным материалом для укладки в частном доме считается полиэтилен с толщиной 110 — 155 мкм, он стелется в два слоя;
  • арматура — прутья толщиной не меньше 4 мм, ячейки 50 на 50, или 100 на 100, сетка крепится к перекрытию, а не к листу теплоизоляционного материала;
  • нагревательный элемент — он монтируется к сетке с помощью хомутов, стандартный размер труб 16 мм (при площади помещения 50 м2);
  • стяжка — используется цементно-бетонный раствор с добавленным пластификатором, минимальная толщина слоя 50 мм;
  • подложка — для обустройства подойдёт пробковый материал, толстый картон или полиэтилен вспененного типа;
  • напольное покрытие —  плитка, ламинат, линолеум.

Так, выглядит «пирог» водяного тёплого пола, минимальная толщина которого 140 мм. Кроме того, в местах соприкосновения бетонного раствора со стенками, необходима установка демпферной ленты, она обеспечит компенсацию при нагревании.

2 Пирог теплого пола

Watch this video on YouTube

Помимо этого, потребуется монтаж коллекторного узла и насоса, он улучшает циркуляцию теплоносителя.

Подключение теплого пола к системе отопления. 4 способа подключения.

Watch this video on YouTube

Разбираем теплый пол по частям! Зачем переплачивать? Часть 2

Watch this video on YouTube

Смотрите видео

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Подготовительные работы

Этап подготовки начинается с проведения замеров и расчётов для определения мощности системы. В учёт идёт расположение помещения, её площадь, наличие балкона. Когда квартира расположена на первом этаже, или в ней есть незастекленный балкон, теплопотери выше. Следовательно, мощность водяного пола должна быть больше.

Конструкция теплого пола водяного

Подключение коллектора

Первоначально для коллектора подготавливается ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подводится весь необходимый трубопровод. При покупке коллектора нужно учитывать количество возможных подключений. Вместе с коллектором монтируются запорные вентили, отводчик воздуха и необходимые разветвители. Для правильной циркуляции воды на трубопроводе устанавливают насос.

Видео — Монтаж теплого пола. Установка коллектора

Когда установка распределительного коллектора завершена, можно приступать к подготовке поверхности основания пола. Полностью убрать старое напольное покрытие, вычистить от мелкого мусора и сколов. Проверить уровень пола, неровности основания нужно устранить. При значительных изъянах, возможно, потребуется дополнительное выравнивание цементной стяжкой.

Как выбрать трубы для пола?

При укладке водяного теплого пола допустимо использовать трубы:

  1. Медные.
  2. Металлопластиковые.

Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.

Популярные варианты труб для пола

Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

Особенности практического монтажа

Укладка труб для теплого водяного пола «мокрым» и «сухим» способом во многом похожи. Различия в основном касаются обустройства чернового и декоративного покрытий системы трубных коммуникаций. Итак, для укладки контуров можно использовать:

Бетонную стяжку.

Она является одной из самых распространенных и эффективных по КПД вариантов инсталляции контуров ТП. Её монолитная цементно-песчаная плита заливается общей толщиной 60-70 мм, но не менее 3 см над верхними поверхностями труб. Одними из главных её недостатков являются наибольший подъем уровня пола, а также работа по «мокрым» технологиям.

Пазы, вырезанные в пенополистироле.

Для устройства основы обычно применяется экструдированный пенополистирол, но может использоваться и обычный плотный пенопласт. В паз вкладываются специальные алюминиевые пластины, равномерно распределяющие тепло по площади, затем, трубы. Сверху можно укладывать любые дощатые напольные покрытия, типа ламината или паркетной доски, подходящие согласно рекомендациям производителя для теплых водяных полов.

Деревянную основу.

Технология монтажа аналогична предыдущему методу. Пазы выбираются в древесине (доске чернового пола) либо формируются из набиваемых плашек, полос фанеры, OSB.  После инсталляции контуров над ними сверху размещаются листы фанеры, фиксируемые саморезами к черновой конструкции. По фанере можно раскладывать выбранные щитовые, штучные или рулонные декоративные напольные покрытия. Ниже показан пример бюджетного варианта водяного теплого пола, где функции алюминиевых пластин выполняет фольга.

Подложку из профилированных мат

Они уже упоминались в подпункте «Теплоизоляция». Укладка водяного теплого пола по ним не занимает много времени. Далее уже можно использовать как «мокрую», так и «сухую» технологию накрытия труб.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

Схемы теплого водяного пола

Теперь рассмотрим три основных схемы раскладки труб водяного теплого пола.

Улитка (спираль) — самый эффективный с точки зрения теплоотдачи способ укладки, так как способствует более равномерному прогреву пола.

Змейка — эта схема больше подходит под небольшие помещения, и позволяет сосредоточить больший прогрев в определенной зоне например у окна или у наружных стен. Однако такой способ не позволяет равномерно прогреть помещение из за постепенного остывания теплоносителя во второй половине контура.

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование, например два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе или у окон, где прогрев должен быть лучше положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, уложить улитку.

Особенности выбора труб и коллекторного узла

Перед началом монтажа необходимо осуществить проектировку системы водяного теплого пола. Залог длительного срока ее функционирования– подходящие и качественные компоненты. Основная составляющая всего устройства – это трубы

Именно им следует уделить максимальное внимание

При монтаже теплого пола можно использовать следующие виды трубопроводов:

Металлопластиковый. Использование данного материала предпочтительнее опытными мастерами. Главное достоинство материала – стабильность формы, которая сохраняется на протяжении длительного времени. изделие можно сгибать без применения спецоборудования. К недостаткам металлопластика относят немалый вес и степень теплопроводности, не отличающуюся максимально возможными параметрами.

  • Полипропиленовый. Основное достоинство данного вида материалов для обустройства водяного теплого пола – это отличная теплопроводность. Система с такими трубами отличается прекрасной эффективностью. В процессе монтажа от строителя потребуется некоторое количество навыков, поскольку после сгибания подобная труба стремится к восстановлению первоначальной формы. Во избежание разрушения конструкции крепление полипропиленовой трубы следует осуществлять незамедлительно.
  • Гофрированный из нержавейки. Данный вид труб – один из самых популярных, используемых при обустройстве теплого пола. Отличают материал удобство монтажа, высокая теплопроводность и различные варианты диаметра.
  • Медный. Прочность и долговечность, прекрасная теплопроводность – показатели, согласно которым многие монтажники выбирают именно этот материал для сооружения теплого пола. Недостатки у системы тоже есть. Это достаточно высокая стоимость и невозможность самостоятельного монтажа. Работа трудоемкая, требующая использования специального инструмента, поэтому устройство теплого пола водяного с медными трубами лучше доверять профессионалам.

Помимо полых труб, которые выполняют функции обогревательных приборов, для работы водяного теплого пола необходим коллекторный узел. Его роль такова:

  • распределение воды по контурам;
  • контроль расхода воды;
  • автоматизирование работы теплого пола;
  • удаление из труб воздуха;
  • регулировка температуры воды.

Конструкция коллектора достаточно сложная. Он состоит из большого количества деталей:

  • коллектор;
  • автоматический воздухоотводчик;
  • фитинги (для соединения элементов системы);
  • кронштейны для фиксации системы;
  • дренажные сливные клапаны.

При вариациях монтажа системы комплектация коллектора может нуждаться в дополнении. Сделать водяной пол своими руками, монтаж которого достаточно прост, может каждый человек с опытом строительных работ.

Однако выбор необходимых приспособлений, оснащение системы дополнительными опциями должен осуществлять специалист. Попытки сделать это самостоятельно могут привести к ошибкам при монтаже и неоправданной трате средств.

Ограничения при использовании водяного теплого пола

  • В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
  • Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
  • Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

  • уровень мощности;
  • вид теплоносителя;
  • простота пользования котлом;
  • простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

В частный дом можно выбрать типы котлов:

  • на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
  • на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
  • на электричестве;
  • автоматические.

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

  • выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
  • площадь отдельного помещения не должна превышать 10 м2;
  • стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

  • система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
  • при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.

Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.

Тонкости и нюансы подключения водяных теплых полов

Познакомившись с различными вариантами оборудования и монтажа теплых водяных полов, следует напомнить о существовании некоторых нюансов, которые необходимо учитывать. Остановимся подробнее:

  • укладка водяного контура;
  • проверка функциональности готовой отопительной системы;
  • заливка стяжки, укладка напольного покрытия.

Первое на что важно обратить внимание – это способ укладки греющей трубы. Если для вас теплый пол является единственный вариантом обогрева в доме, то труба монтируется с минимальными отступлениями. Шаг трубы в данном случае составляет 15-20 см

В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см

Шаг трубы в данном случае составляет 15-20 см. В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см.

Конструкция теплого пола водяного

Труба фиксируется специальными зажимами или клипсами, однако, без жесткой фиксации. При подаче горячего теплоносителя, трубопровод расширяется, что неизбежно вызовет динамическое смещение всего контура. Укладывая водяную трубу по схеме улитка, не забывайте по наличие обратного хода. Самая оптимальная длина трубы для теплых полов составляет 70 м. Если для обогрева одного помещения всей длины не хватает, сделайте два одинаковых по длине водяных контура.

К примеру: для обогрева комнаты 10 м2 вам потребуется 67 м греющей трубы (при шаге в 15 см.).

Завершающим этапов работ является пробный пуск, который осуществляется для проверки работоспособности системы отопления и всех элементов конструкции. Первый пуск осуществляется на 2-4 часа. Давление при пуске должно превышать рабочее в 1,5-2 раза. Каждый час рабочее давление нужно понижать на 0,03 МПа, доводя до оптимальных параметров. Температура нагрева в этот период должна равномерно повышаться до рабочих значений.

В завершении, когда вся система работает, можно приступать к заливке бетонной стяжки или к оборудованию наборной конструкции.

Устройство пола под водяной теплый пол

Конструкция водяных теплых полов может быть различна, но суть остаётся такой чтобы максимально эффективно и равномерно передавать тепло от труб контура напольному покрытию и сократить тепло потери. Есть две основные технологии монтажа теплого водяного пола:

  • В стяжку — самый распространенный метод, к тому же более эффективный в плане теплопередаче и накоплению тепла.
  • Сухой монтаж (без стяжки). Теплый пол сделанный по технологии сухой монтаж (ещё его называют финский теплый пол), более лёгкий и в основном его применяют на деревянных перекрытиях , полах (по деревянным лагам), там где несущая способность конструкций невысока.

Водяной теплый пол в стяжкеВодяной теплый пол без стяжкиВодяной теплый пол по бетонному основанию

Пирог тёплого пола на бетонном основании, вне зависимости от того плиты перекрытия это или стяжка, частный дом или квартира выглядит следующим образом:

  • утеплитель — обычно используют пенополистирол;
  • гидроизоляция — полиэтиленовая плёнка от 100мкм;
  • сетка для армирования стяжки;
  • трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX). Расстояние между трубами 10 — 15см ;
  • бетонная стяжка — толщина от 3см до 7см;
  • чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Пирог теплого пола по грунту отличается от пирога по бетонной стяжке только тем, что эта технология имеет дополнительные слои.

Пирог водяного теплого пола по грунту

  • насыпается песок (10 см), который утрамбовывается и проливается водой;
  • утепление — ЭППС 5см в два слоя с перехлестом;
  • гидроизоляция — пленка от 200мкм;
  • сетка для армирования стяжки 10см на 10см и толщиной проволоки 2мм;
  • трубы теплого пола — медные, металлопластиковые, трубы из сшитого полиэтилена (PEX) ;
  • бетонная стяжка — толщина от 3см до 7см;
  • чистовое напольное покрытие — плитка, ламинат, линолеум или паркет;

Водяной теплый пол на деревянное основание

По деревянному полу (деревянным лагам) также есть несколько способов укладки водяного теплого пола. Такие полы устраивают чаще всего в деревянных частных домах.

Теплый пол с термораспределительными пластинами

Водяной теплый пол с термораспределительными пластинами

  • расстояние между лагами заполняется утеплителем;
  • поверх укладывается пароизоляция (пленка);
  • далее стелиться доска 100см на 2,5см (дюймовка) с расстоянием между досками 2 см;
  • в промежутки между досками укладываются алюминиевые теплораспределительные пластины;
  • в паз пластин ложится труба теплого пола;
  • следующий слой может быть либо лист ГВЛ, ЦСП 10мм (обязательно под плитку), либо чистовое напольное покрытие ( ламинат, линолеум) ;

Теплый пол по финской технологии

Теплый пол по финской технологии

  • как и в первом варианте укладывается утеплитель и стелятся пароизоляция. Затем крепим «дюймовку» с шагом 10см;
  • далее стелим плиты ГВЛ 10мм;
  • следующий слой ГКЛ 10мм в два слоя, но листы нарезаются полосами по 7 — 10см и раскладываются согласно схеме укладки труб теплого пола;
  • в промежутки закладывается и закрепляется труба;
  • и сверху замазывается плиточным клеем;
  • поверх этой конструкции можно уложить еще один лист ГВЛ или сразу чистовое напольное покрытие( плитка, ламинат, линолеум);

Принцип работы

Дабы сделать правильный выбор в пользу той или иной схемы, необходимо разобраться в принципе их функционирования и из чего они состоят.

Как производится регулировка температурного режима

Для оптимального подогрева, дабы бы ногам было тепло, температура выставляется на 40°C. Этот температурный режим позволит подогреть поверхность напольного покрытия до 27°C. Другие отопительные системы выдают от 60°C. Исключение составляют лишь газовые конденсационные котлы. Они достаточно эффективны даже при небольших температурах. Для функционирования других систем понадобится дополнительная установка узла подмеса. Он является средним звеном, который смешивает остывший теплоноситель из трубопровода с горячей водой.

Регулировка температурного режима

Нагретый теплоноситель уходит от основного котла, доходит до клапана термостатического, который при очередном скачке температуры производит подмес из водного трубопровода. Перед насосом имеется специальная перемычка, и именно в ней устанавливается трехходовой или двухходовой клапан. Для подмешивания теплоносителя его временно открывают. Образовавшийся поток проходит через циркуляционный насос и попадает на термостат, который отвечает за работу клапана. Подача воды прекращается при достижении необходимой температуры. Если происходит ее повышение, он снова открывается. Таким образом, осуществляется регулирование температурного режима теплоносителя, который лежит в основании системы.

Контурное распределение

После этого наш носитель тепла направляет к гребенке распределительной. Подобный элемент может отсутствовать в случае, если водяной теплый пол устанавливался в небольшом помещении, где достаточно было уложить лишь одну петлю труб. Если же их несколько, то теплоноситель необходимо правильно распределить, собрать и отправить в трубопровод. Для этого устанавливается гребенка, которую чаще называют коллектором теплого пола. Она состоит из двух труб (подача и обработка), к которым подключается ряд выходов и входов контуров системы пола с подогревом.

Подобная схема водяного пола с подогревом является наиболее простой и оптимальной. Если подобная технология устанавливается одновременно в нескольких помещениях, то необходимо дополнительно установить механизм, позволяющий регулировку температурного режима. Для каждого человека предпочтительнее своя температура. Некоторым комфортно при 27°C, а кому-то достаточно и 19°C. Разная длина контуров передает разное количество теплой воды и тепла.

Таблица расхода труб

Стоит так же учитывать количество стен помещения, которые граничат с улицей, а не с другими помещениями. Для их обогрева необходимо использовать разное количество тепла и разные технологии укладки системы. Для этого устанавливается термостат и гребенки. Подобное оборудование стоит дорого, однако только оно способно контролировать температурный режим в помещениях. А вот терморегуляторы могут быть разными:

  • первые контролируют температуру подогреваемой поверхности;
  • вторые осуществляют контроль за температурой воздуха в комнате.

Перекрывания воды в контуре

Выбор остается за покупателем. В независимости от остальных элементов, они контролируют работу сервомоторов, которые устанавливаются на гребенке. В зависимости от установленных параметров они будут уменьшать или увеличивать проходное сечение, тем самым отвечая за регулировку мощности потока горячей воды. Возможна ситуация, когда все контуры могут быть полностью перекрыты. Это приведет к остановке циркуляции и последующему закипанию котла. Во избежание подобных ситуаций следует установить байпас, который будет пропускать через себя определенное количество горячей воды. Только в этом случае используемый котел будет находиться в полной безопасности.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Заключение

Подводя итоги можно сказать следующее. Схемы подключения теплых полов в наших квартирах и домах могут отличаться, однако, принципиальных отличий в данном случае нет. В зависимости от того, как вы планируете использовать данную схему отопления, зависит то, каким образом будет осуществляться разводка, схема укладки водяной трубы и подключение к источнику горячей воды.

Следует напомнить, что подключение к централизованной отопительной магистрали запрещено, с технологических мотивов. На рисунке видно, как можно добиться желаемого, однако сможет ли в вашем доме после этого батареи отопления у соседей работать с той же эффективность, вопрос открытый.

Максимально возможный эффект водяные теплые полы дают при использовании автономных источников нагрева. Газовые котлы являются лучшими источниками тепла. Виду того, что для теплого пола максимально допустимая температура нагрева теплоносителя достигает 45-50С, можно использовать котел небольшой мощности.

При правильном монтаже, используя обычную схему теплого пола, можно надолго себя обеспечить комфортом. При соблюдении нормальных условий эксплуатации, ваш греющий пол способен будет работать 30-50 лет.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
