Металлопластиковые трубы для теплого пола

Материалы для монтажа системы

Теплоизоляция не даст теплу рассеиваться вниз

Кроме металлопластика для теплого пола понадобятся:

1. Гидро- и теплоизоляционный материал поможет сохранить тепло в помещении, а не отапливать соседей снизу. В качестве теплоизолятора приобретаем пенополистирол, пенопласт. Полиэтиленовая пленка наиболее часто применяется в качестве защиты покрытия и материалов от влаги.
2. Для укрепления бетонной стяжки понадобится арматурная сетка.
3. Демпферная лента наклеивается по периметру стен, служит компенсационным швом при расширении стяжки под воздействием тепла. Защитит основание пола от деформации и растрескивания.
4. Хомуты в виде якоря для крепления труб.
5. Если не во всех помещениях в доме устанавливается система теплого пола, нужно купить смесительный узел.
6. Коллектор распределяет поступление горячей воды в различные контуры системы. Секреты монтажа водяного контура из металлопластика смотрите в этом видео:

Состав металлопластика

Pex-al-pex трубка, которая состоит из 5 слоев – это металлопластик. Описание каждого слоя дает представление о прочности и надежности материала:

• ПЭ слой внутри отвечает за технические показатели конструкции (давление, температура). Состоит из полиэтилена (ПЭ), который прошел процесс экструзии и был сшит. Гладкая поверхность первого слоя не позволяет на стенках накапливаться частицам мусора.
• Склеивающий состав необходим для надежного соединения полиэтилена и фольгируемого алюминия.
• Алюминий с газонепроницаемым свойством состоит из фольги. Ее особенность в том, что она по всей длине в свернутом состоянии. Он обладает большой теплоотдачей, пол быстро прогревается. Именно благодаря ему конструкция принимает заданную форму и удерживает ее.
• Второй по счету склеивающий состав.
• Полиэтилен на внешней стороне защищает от повреждений механического типа, от коррозии. Для обогрева полов водяного типа используется в пятом слое сшитый и высокой плотности полиэтилен.

Качество, а точнее сказать, прочность трубы снижается, если производитель использует дешевый сомнительного качества клей. Если МП стоит меньше, то его прочность значительно ниже. Прослужит материал небольшой срок.

Проверить прочность металлопластика легко. Его кусок греется над языками огня до 100 градусов. Если он не расслаивается под воздействием высокой температуры, то в составе хороший склеивающий состав. Стоит остановиться на выбранном производителе.

Преимущества

• Коэффициент расширения характеризует умеренную способность материала к увеличению в размере.
• Металлопластиковые трубы для теплого водяного пола заливают раствором бетона. Важна прочность материала. Нужна гибкость, поскольку их выгибают. Именно слой алюминия обеспечивает этими свойства.
• Есть возможность использовать цельную трубу, выгнув ее в змейку. При этом отсутствуют стыки, не теряется форма материала. Отсутствие стыковки кусков при монтаже полов позволит уйти от заранее запрограммированных мест аварий.
• Максимально допустимая температура воздействия + 95оС. В рабочем состоянии системы «теплый пол» температура бывает максимальной +36 оС.
• Показатель допустимого рабочего давления составляет 10 бар. В системе жилого помещения он бывает в диапазоне от 1,5 бар до 5,0 бар.
• Подсоединять трубу к другим звеньям цепи теплого пола легко. Для этого используют переходники, фитинги, муфты. Покупаются они в любом строительном магазине. Подбираются по диаметру трубы.
• Производителями гарантируется 50-летний срок службы.
• Материал противостоит коррозии.
• Система монтируется из экологически чистого материала, который не вступает в реакцию с частицами из воды.
• Теплый пол работает бесшумно, хороший показатель шумоизоляции.

С какими «минусами» можно столкнуться

Не создавать проблемы с возможными утечками можно, если под цементную стяжку не попадет ни один стык. В этих местах скапливается накипь. Система забивается частицами мусора.

В элементах соединений уплотнительные кольца уступают по продолжительности эксплуатации самой трубе. Это повод для дополнительных ремонтных работ: соединения периодически подтягиваются; уплотнители меняются со временем при деформации.

Если система проходит несколько раз циклы нагрева и сильного охлаждения, то металлопластик расслаивается. Возникают колебания, может металлическая труба лучше для теплого пола. Но после всех подсчетов становится понятно, что лучше бороться с колебаниями температуры в системе.

Сравнение с другими пластиками

Металлопластиковые трубы для теплого пола могут быть заменены  другим материалом из пластика – армированным полипропиленом. Но металлопластик не уступает по своим техническим свойствам и справляется со своей задачей. Разница между материалами в их цене.

МП стоит больше, но экономятся при этом финансы на монтажных работах. Они монтируются легче и теплый пол из металлопластиковых труб своими руками провести реально. В то время как для монтажа системы из пластика нужен мастер с опытом. Работа по ее укладке оплачивается большей суммой.

Виды труб для теплого пола

Материал труб, из которого оборудуется система «теплый пол» определяет эффективность и долговечность напольного отопления. Выбор того или иного материала для трубных изделий зависит не только от предпочтений хозяев, но и от нормативов, которые предъявляются к подобным конструкциям. Они должны соответствовать эксплуатационным характеристикам, выдерживать тепловые нагрузки и справляться с работой в условиях высокого давления. Чаще всего для монтажа используются трубы из металла (меди и нержавеющей стали) или металлопластика.

Металлические трубы

Достоинства металлических труб:

• не разрушаются изнутри, не зарастают накипью;
• не изнашиваются более 50 лет;
• обладают наивысшей теплопроводностью;
• высокие эксплуатационные характеристики – max 300 °C, давление носителя до 400 атмосфер;
• не повреждаются извне.

Недостатком является их высокая стоимость, дорогие фитинги и необходимость нанимать грамотного специалиста для монтажа.

Металлопластик

Трубы из металлопластика пользуются наибольшей популярностью. Металлопластик, в силу особенностей своего строения, объединяет положительные моменты полимерных и металлических труб, т.е с одной стороны, не подвержен коррозии, устойчив к нагрузкам и достаточно прочен, с другой стороны, благодаря небольшому весу и эластичности его легко монтировать и транспортировать.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Watch this video on YouTube

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Насколько принципиален правильный выбор труб для теплых полов

Водяная система отопления, когда каналы, по которому циркулирует теплоноситель, укладываются в пол и по ним циркулирует теплая вода, на первый взгляд проста и понятна. Другое дело, как осуществить монтаж трубопровода на подготовленную поверхность, грамотно уложить петли водяного контура, обеспечить прочное соединение труб и соответственно осуществить подключение готовых магистралей к распределительному оборудованию. Здесь возникает много вопросов, на которые следует искать нужные ответы и соответственно, принимать грамотные инженерные решения.

На теплый пол в домашних условиях могут возлагаться разные задачи. Некоторые предпочитают использовать подобный вариант обогрева на ограниченных участках жилых помещений. Другие ставят  перед теплыми полами масштабные задачи – обогрев всей жилой площади объекта. Труба для теплого пола в этом случае играет едва ли не решающую роль. Качество трубы, ее прочность и надежность являются главными условиями эффективной работы отопительной системы, тем более, когда речь идет о большой длине водяных контуров.

В настоящее время рынок расходных материалов для систем отопления довольно разнообразен. В торговой сети можно увидеть расходные материалы, специально рассчитанные для монтажа в пол, отличающиеся способом изготовления и составом. На первый взгляд, только стоимость материалов может стать решающей в плане выбора, однако на самом деле, к вопросу выбора водяной магистрали следует отнестись внимательнее. Существует ряд критериев, по которым следует выбирать расходный материал для отопительных контуров греющих полов».

Среди наиболее важных критериев, следует отметить следующие аспекты:

• сечение водяного канала не должно превышать 16 мм, учитывая толщину стяжки;
• все расходные материалы должны быть маркированы соответствующим образом, рассчитанные для использования в низкотемпературных системах обогрева;
• способность трубы выдерживать значительные перепады рабочего давления теплоносителя в системе;
• технологическая устойчивость материала к высоким температурам;
• устойчивость трубопровода к механическим воздействиям и реакция материала на нагрев;
• удобство в эксплуатации, включая осуществление текущего и аварийного ремонта.

В большинстве случаев сегодня отдается предпочтение работам с металлопластиковыми и полимерными трубами, в основе которых лежит сшитый полиэтилен. Такие материалы уже прошли проверку на практике и служат в качестве основных элементов трубопроводов систем отопления не один год и в самых разных условиях.

При желании и при финансовых возможностях можно сделать ставку на медный трубы, но в данном случае теплый пол для вас станет золотым, в прямом смысле слова. Теплый пол, в котором труба является основным рабочим элементом, может иметь различную длину. Делать напольный обогрев во всем доме, используя дорогостоящий расходный материал, занятие неблагодарное. Медные трубопроводы подойдут для монтажа водяного контура в ванной комнате или на кухне. Использовать медные магистрали в других целях  — напрасная трата средств.

Каждый вид магистральных водяных контуров, используемых в отопительных системах греющих полов, имеет свои технологические характеристики. Соответственно, трубопроводы в таком ситуации обладают различными техническими параметрами и отличаются условиями монтажа.

Какие существуют варианты при выборе оптимального расходного материала для теплых полов? Разберемся подробнее

Теплоизолированные трубы как альтернатива традиционным решениям

Теплоизолированные трубы используют для наружных тепловых сетей с температурой носителя до 95 °С и давлением до 1,0 МПа (системы горячего и холодного водоснабжения, отопления, водоотведения).

Теплоизолированные трубы представляют собой многослойную сэндвич-конструкцию. Внутренний слой — это сама труба различных диаметров, по которой движется теплоноситель.

Внешнее покрытие — защита. Сами трубы изготавливаются либо из полимера, либо из оцинкованного металла. Между двумя слоями заливают изоляционный материал, который не имеет швов, а значит, обеспечивает качественное сохранение тепла.

На концах трубы оставлен участок для выполнения сварочных работ. Не изолированные участки впоследствии закрывают «скорлупой», оборачивают металлическими поясами, выравнивая с внешним кожухом. Кстати, именно здесь нередко организуют противопожарные разрывы.

Теплоизолированные трубы имеют различный диаметр.

Использовать их можно не только на прямых участках, но и на поворотах, в тройниках, компенсаторах и т. д. Теплоизолированные трубопроводы имеют одно- двух- или четырехтрубное исполнение.

Изоляция бывает стандартная или усиленная.

Наиболее современный и технологичный изоляционный материал — вспененный сшитый полиэтилен. Сами трубы могут быть металлическими, пластиковыми или металлопластиковыми. Распространены трубы из модифицированного полиэтилена с пенополиуретановой изоляцией, покрытой бесшовной полиэтиленовой оболочкой.

Плюсы теплоизолированных труб:

Трубы легко монтируются с использованием обжимных фитингов.

При монтаже теплотрассы следует учитывать, что пластиковая защитная оболочка имеет невысокую прочность. Поэтому утепленные трубы укладывают на подготовленную подушку из песка. Если монтаж открытый, то следует обеспечить большую площадь опоры, чтобы не допустить повреждения защитной оболочки в результате деформации.

Теплоизолированные трубы используют не только снаружи, но и внутри помещений — отапливаемых или нет. Переходить с утепленной трубы на обычную можно при помощи специального переходника.

Признанные марки теплоизолированных изделий — Uponor(Финляндия), Rehau(Германия), Isoplus(Австрия), Brugg Rohrsysteme(Швейцария), Dizayn Group(Турция).

Они предлагают изолированные трубы для систем водо- и теплоснабжения. Одним из немногих недостатков продукции является сравнительно высокая цена относительно обычных труб и изоляционного материала. Однако потребитель должен помнить, что качественные материалы — это залог долговечности и эффективной функциональности системы.

Советы по обслуживанию

Системы теплых полов выходят из строя редко. Но чтобы это не произошло неожиданно, регулярно следует проверять арматуру и насос, обслуживающие разводку.

Если в систему попал воздух, придется проводить опрессовку при помощи опрессователя, который можно арендовать на время, или приглашать специалиста с этим оборудованием.

Как устранить течь в конструкции

Протечка обнаруживается по мокрым пятнам на полу или появившемуся падению теплоносителя в контуре.

Необходимо сразу же выключить подачу воды и отключить насос.

Теплоноситель сливают через сливной вентиль.

В месте протечки снимают перфоратором слой бетона.

Вырезают поврежденный отрезок и на его место присоединяют с помощью двух фитингов новый кусок отвода.

После завершения ремонта производят проверку работоспособности системы, восстанавливают стяжку.

Монтируем теплый пол

Устройство теплого пола начинается с составления проекта.

Рекомендуем ознакомиться: Как правильно рассчитать нагрузку на профильную трубу, используя таблицы

Кроме металлопластиковой трубы нужны следующие материалы:

• Утеплитель и гидроизоляция. Потребуется подложка под стяжку для защиты от возможной протечки и сохранения тепла.
• Сетка для укрепления стяжки.
• Коллектор.
• Крепежи.
• Демпферная лента по периметру помещения. Она служит буфером между плавающим полом и стеной. На больших площадях ленту встраивают разделителем стяжки между отопительными контурами.

Перед закупкой металлопластиковой трубы следует рассчитать ее длину. Для чего на бумаге рисуем проект укладки с указанием размеров.

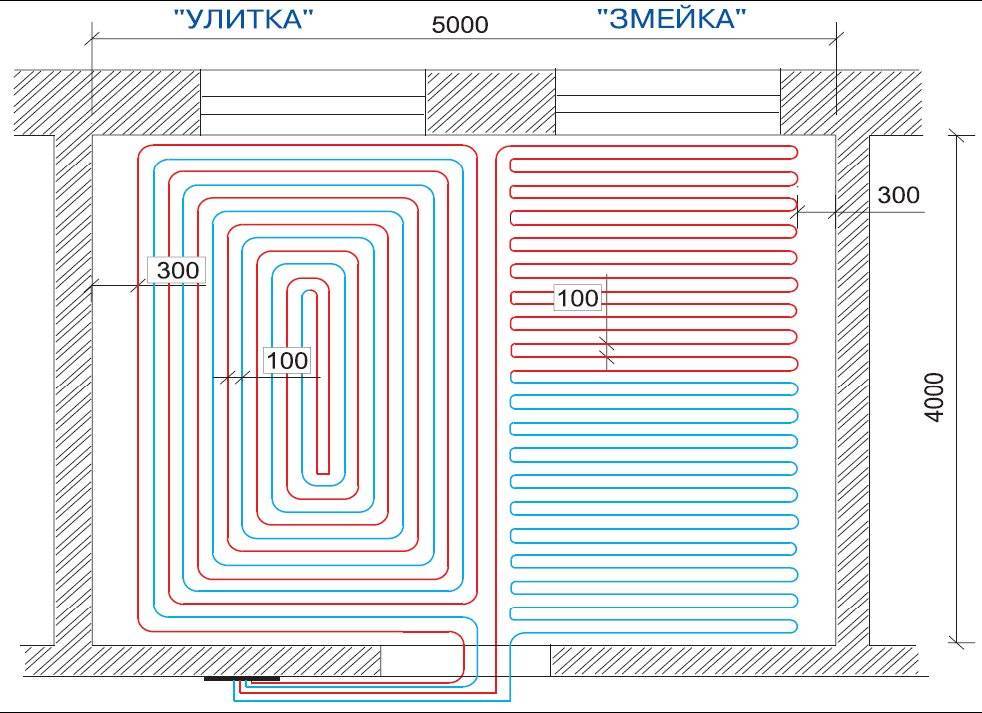

Существует несколько конфигураций укладки труб для теплого пола:

• Спираль. Сложнее в монтаже, но приоритетнее в эффективности и равномерности обогрева комнаты. Горячая вода подается по центру и расходится к краям комнаты.
• Змейка. Проще в укладке, но есть риск неравномерного обогрева пола.
• Двойная змейка. Эффективна при укладке горячего контура вдоль «уличных» стен. Позволяет отсечь от комнаты потоки холодного воздуха, усиливает циркуляцию горячих потоков естественным образом.

При составлении проекта прокладки отопительных коммуникаций учитываем:

• «пустые» зоны под техникой или мебелью;
• длину шага между соседними участками.

Оптимальным считается расстояние от 20 до 35 см, но все зависит от желаемой температуры, расположения комнаты, климата и диаметра труб. Считаем материал по рисунку и прибавляем от 10% к полученной длине для страховки.

Если теплый пол устраивают в большом помещении, то целесообразно взять металлопластиковую трубу большего диаметра, двадцатку. Ее можно будет уложить с большим расстоянием между витками. Такой прием сохранит высокую теплоотдачу при меньшей длине коммуникаций.

Инструкция по монтажу

Поверхность для монтажа отопительной системы должна быть выровнена по горизонту. Наличие перепада уровня пола станет причиной образования воздушных пробок в системе.

Рекомендуем ознакомиться: Как правильно подобрать размер пластиковых труб для различных трубопроводов?

Пошаговая инструкция укладки утепленного пола:

• По периметру приклеить демпферную ленту. Ширина ее соответствует высоте плавающего пола.
• На выровненную поверхность раскатать теплоизолирующий материал, укладываем встык. Если это фольгированный вспененный полиэтилен, то металлическим слоем в комнату.
• На теплоизолятор расстелить влагоизолирующую полиэтиленовую пленку. В местах стыковки необходимо сделать нахлест в 20 см. Закрепить строительным скотчем.
• Уложить монтажную сетку для стяжки.
• Смонтировать коллекторный шкаф. Подсоединить трубу.
• Уложить металлопластиковые трубы и закрепить их. Крепления устанавливаются по 3 на каждом изгибе и через метр на прямых участках.
• По завершении укладки коммуникаций, подсоединить к коллектору второй конец трубопровода.
• На подаче необходим запорный вентиль, на обратке – клапан для сброса воздуха.
• Опрессовка системы, когда подается давление теплоносителя в 1,5 раза больше планируемой нормы.
• Залить стяжку.

Полноценную эксплуатацию системы подогрева можно начинать не ранее, чем через месяц. Это время необходимо для полного просыхания стяжки по всей толще.

Характеристики труб из металлопластика

Высокие потребительские свойства этого вида обусловлены многослойным строением материала. Его структура содержит пять слоев: несущий внутренний и внешний защитный слои из полимера, между которыми на клеевых прослойках встроен алюминиевый сердечник (на фото).

Каждый слой выполняет свои функции, определяющие параметры продукции.

Основными характеристиками металлопластиковых отводов являются следующие:

• Температура эксплуатации. Максимальное значение для металлопластика равняется 110 градусам, в то время как для водяных полов эта величина составляет 40 градусов.
• Рабочее давление. Металлопласт способен выдерживать при 95 нагрузку в 10 атмосфер (примерно 10 бар). Предельный показатель для напольного отопления – 6 бар.
• Минимальный радиус изгиба. Для ручного способа он составляет 80 мм, с использованием инструмента – 45 мм.
• Проходимость, измеряемая внутренним сечением.

Преимущества металлопластика для системы «теплый пол»

Преимущества металлопластика заключаются в сочетании качеств металла и полимера:

• Легкость укладки и малый угол изгиба.
• Благодаря внутреннему алюминиевому слою, металлопластиковая труба самостоятельно держит изгиб, не нуждаясь в большом количестве крепежей.
• Эластичность трубного материала позволяет уложить конструкцию в любой конфигурации цельным куском.
• Расширение незначительное, им можно пренебречь.
• Хорошая теплоотдача.
• Срок службы, антикоррозийная устойчивость сопоставимы с полимерными материалами. Превышает длительность эксплуатации стальных труб.
• В сравнении с металлическими трубами небольшой вес, доступная цена, несложный монтаж.

Попытка сэкономить на материале не лучший выбор для конструкции, которую планируется на десятилетия замуровать в бетон.

Соединители для металлопластика

Рассмотрим на примере, как происходит монтаж металлопластиковых труб и соединителей. В ряде случаев трубы нужно стыковать между собой, и эти знания могут пригодиться.

Шаг 1. Следует отмотать нужное количество металлопластиковой трубы и выпрямить ее.

Участок трубы выпрямляется

Шаг 2. Далее нужно отмерить нужный размер и сделать метку маркером.

Маркером делается отметка

Шаг 3. Для резки труб используется специальный инструмент – труборез. С его помощью трубу нужно отрезать в намеченном месте.

Применение трубореза

Шаг 4. При помощи специального калибратора требуется придать внутренней части трубы строго круглую формы, сняв фаску.

Снятие фаски

Шаг 5. Соединения выполняются при помощи так называемых обжимных или пресс-фитингов. Для первого варианта резиновые кольца-уплотнители должны максимально плотно и без каких-либо бугров расположиться в специальных пазах на фитинге. В этом нужно убедиться. Непосредственно на самом штуцере должна быть установлена электроизолирующая шайба из тефлона.

Пресс-фитинг

Шаг 6. Нужно надеть накидную гайку на саму трубу, при этом не соединив ее со штуцером, после чего поставить «сухарь», и далее, немного проворачивая трубу, ее нужно насадить на сам штуцер.

Гайка надевается на трубу

Насаживание металлопластиковой трубы

Шаг 7. Далее накидную гайку нужно закрутить вручную, а после – докрутить ее до нужного количества оборотов, используя два рожковых ключа.

Закручивание накидной гайки

Гайка докручивается ключом

Пресс-фитинги устанавливаются по-другому.

Шаг 1. Требуется проверить наличие уплотнителей и прокладки-диэлектрика на фитинге.

Проверка фитинга

Шаг 2. Далее трубу нужно надеть на штуцер таким образом, чтобы она появилась в круглом отверстии в основании гильзы.

Труба надевается на штуцер

Шаг 3. После нужно выполнить опрессовку соединителей при помощи ручных клещей. Бортик гильзы должен войти в специальный паз в клещах.

Опрессовка соединителей при помощи ручных клещей

Шаг 4. Далее нужно закрыть «обойму» клещей до защелкивания замка. Опрессовка повторяется после изменения оси обжима для удаления защипов.

Далее нужно закрыть «обойму» клещей до защелкивания замка

Политика цены на материал

Популярность металлопластика объясняется его ценой. Он считается недорогим материалом для монтажа системы отопления. Его цена меняется от сечения трубы и выбора компании-производителя.

Средняя цифра ценника на металлопластик за один погонный метр: от 35 до 90 рублей.

Монтаж одного погонного метра, выполняемый специалистом из строительной бригады, обходится 120-500 рублей (зачистка материала, подсоединение уголков и фитингов).

Стоимость фитингов колеблется от материала, из которого они сделаны, от их конфигурации. Обжимной фитинг обходится покупателю от 130 до 380 рублей. Чем сложнее углы, переходники, тройники, тем больше цена: от 500 до 700 рублей за одну единицу. Прессовые фитинги можно купить от 100 до 250 рублей.

Выбор размера труб: на что обратить внимание

При монтаже подобного рода систем следует знать не только о том, какие трубы используют для теплого пола, но также важно учитывать их необходимую длину и диаметр. Как правило, в отопительных системах и системах теплого водяного пола в частности, используют трубы с сечением 16 –20 мм.. Если сечение трубы будет меньше требуемого, это приведет к нарушенной циркуляции теплоносителя, что, в свою очередь, может повлечь снижение нужной температуры и дополнительные затраты по замене коммуникаций

Чтобы избежать этого, следует заранее продумать и правильно рассчитать все необходимые параметры.

Если сечение трубы будет меньше требуемого, это приведет к нарушенной циркуляции теплоносителя, что, в свою очередь, может повлечь снижение нужной температуры и дополнительные затраты по замене коммуникаций. Чтобы избежать этого, следует заранее продумать и правильно рассчитать все необходимые параметры.

Для этого важно учитывать следующие условия:

1. Площадь помещения, в котором будет установлен теплый водяной пол.
2. Вид финишного напольного покрытия и состав стяжки.
3. Наличие дополнительного утепления.
4. Мощность насоса, осуществляющего движение теплоносителя.
5. Исходные размеры труб.

Также, при расчете требуемой длины труб важно учитывать, что их расход будет зависеть от способа укладки и расстояния между ними (шага укладки). При этом система обогрева должна занимать максимальную площадь, а от стен следует сделать отступ в 25 –30 см

Помимо этого, необходимо учитывать, что чем больше сечение трубы, тем большей должна быть ее допустимая длина.

Так для труб:

• с сечением 20 мм максимальная длина равна 120 –125 м;
• с сечением 18 –19 мм максимальная длина составляет 120 –122 м;
• для труб 16 –17 мм предельная длина будет равна 100 –102 м.

Точно соблюдать шаг укладки труб при монтаже помогут специализированные маты для систем теплого пола. Более предпочтительны так называемые профильные маты, в которых предусмотрены фигурные выступы для надежной фиксации труб. Есть еще и фольгированные, однако соответствующая разметка имеется только у образцов с защитной полимерной пленкой.

Можно не прибегать к самостоятельным расчетам, а воспользоваться данной услугой у производителей отопительных труб. Помимо этого, зачастую они предлагают уже готовые системы теплого пола, что может быть весьма удобно и поможет сэкономить время и средства.

Приступая непосредственно к монтажу теплого водяного пола, следует учитывать, что:

• трубы должны быть максимально прочными и достаточно гибкими;
• недопустимо делать под стяжкой соединения труб во избежание протечек и повреждений системы в них;
• следует отдавать предпочтение маркам известных производителей, что послужит гарантией высокой надежности и качества продукции.

Теперь, зная, какую трубу выбрать для теплого пола, можно переходить к непосредственно самой установке системы.

Преимущества металлопластика для теплого пола

Качества используемых в отоплении пола труб из металлопластика позволяют эксплуатировать их в течение долгих лет. Преимущества трубопроводов этого типа заключаются в следующем:

1. Доступная цена.
2. Легкость и гибкость. Эти параметры упрощают транспортировку и монтаж трубопровода. Основание для отопительной системы из металлопластика может быть более легким. При ее укладке вручную трубы можно гнуть с небольшим радиусом изгиба. Металлизированный трубопровод держит заданную форму и не нуждается в усиленном креплении.
3. Прочность и стабильность. Подобные характеристики присущи современному покрытию из полиэтилена, выдерживающему высокотемпературное воздействие. Алюминий усиливает конструкцию. Благодаря этому труба обладает малым коэффициентом теплового расширения, т.е. ее деформация при температурных изменениях минимальна. Многослойность позволяет выдерживать высокое давление.
4. Высокий коэффициент теплоотдачи.
5. Долговечность материала. Показатель обеспечен антикоррозийными свойствами внутреннего и внешнего слоев, термостойкостью клеящего состава, прочностью и инертностью алюминиевой трубки. Гладкая внутренняя поверхность трубопровода препятствует зарастанию стенок, поэтому просвет трубы не уменьшается в течение долгого времени. Срок службы металлопластика составляет не менее 50 лет.
6. Отсутствие кислородопроницаемости. В композитных трубах из пластика и алюминия отсутствует диффузия кислорода, поэтому теплоноситель при повышении температуры не насыщается газом, который, вызывая кавитацию, разрушает металлические элементы отопительной системы. Концентрация кислорода в текущем по трубопроводу из металлопластика теплоносителе не повышается и не вызывает увеличения его кислотности.

Основные виды труб для водяного теплого пола выбираем подходящие

Итак, в случае установки водяного теплого пола в помещении очень ответственно следует подойти к выбору комплектующих, в частности, это касается труб. Учитывая специфику монтажа, необходимо, чтобы выбранные изделия соответствовали ряду требований.

А именно, трубы для водяного теплого пола должны обладать:

1. Высокой прочностью и надежностью.
2. Высокой устойчивостью к коррозии.
3. Высокой теплопроводностью.
4. Пластичностью.
5. Низкими показателями теплового расширения.
6. Длительным сроком эксплуатации.

Задаваясь вопросом, какую трубу использовать для теплого пола, важно обратить внимание на некоторые аспекты. Очевидно, что трубы следует выбирать от проверенных фирм, которые могут дать длительную гарантию на свою продукцию (до 30 лет и более)

С самой положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

С самой положительной стороны зарекомендовали себя такие производители комплектующих для систем отопления как Rehau и Valtec

Для того чтобы выбрать трубы для водяного теплого пола как можно более подходящие ко всем требованиям, важно знать следующее.

Как правило, на строительном рынке представлен разнообразный ассортимент труб для отопительных систем.

Среди них наиболее популярны:

• полиэтиленовые;
• полипропиленовые;
• металлопластиковые;
• металлические (стальные и медные);
• гофрированные.

Полипропиленовые трубы обладают оптимальным соотношением «цена-качество», а также достаточной прочностью и надежностью. Тем не менее, при их монтаже следует учитывать, что создать небольшой радиус изгиба не получится, а большие зазоры не смогут обеспечить достаточную эффективность системы. Также, учитывая высокий коэффициент линейного расширения, при установке этих труб следует предусмотреть создание специальных каналов.

Более востребованными при монтаже водяного теплого пола являются металлопластиковые трубы. Благодаря особой многослойной структуре из нескольких слоев пластика, между которыми проложена фольга (или стекловолокно), они обладают достаточной пластичностью, прочностью и довольно длительным сроком эксплуатации. А минимальный коэффициент линейного расширения препятствует деформации и провисанию со временем данного вида труб.

Гофрированные трубы из нержавейки также могут быть использованы при монтаже теплого пола. За счет своей структуры, увеличенная площадь их поверхности способствует лучшей и эффективной отдаче тепла. Также они более устойчивы к механическому давлению по сравнению с полимерными трубами для теплого пола. Гофротрубы можно использовать как поверх пластиковых (для придания дополнительной прочности), так и самостоятельно. Однако следует учитывать их достаточно высокую стоимость.

Если говорить о металлических трубах для теплого пола, то следует отметить, что они, по сравнению с полимерными, используются реже. Чаще всего это связано с их высокой стоимостью и индивидуальными характеристиками. Так, стальные трубы при контакте со строительными смесями, могут начать разрушаться, что делает их использование для монтажа теплого пола нецелесообразным.

После окончательного выбора типа труб для теплого пола, важным этапом будет определение их необходимых размеров, а именно, примерной длины и диаметра. Далее расскажем о том, что следует учитывать при расчетах коммуникаций для устанавливаемой системы теплый пол.
