Минимальная толщина стяжки для водяного теплого пола

Толщина стяжки

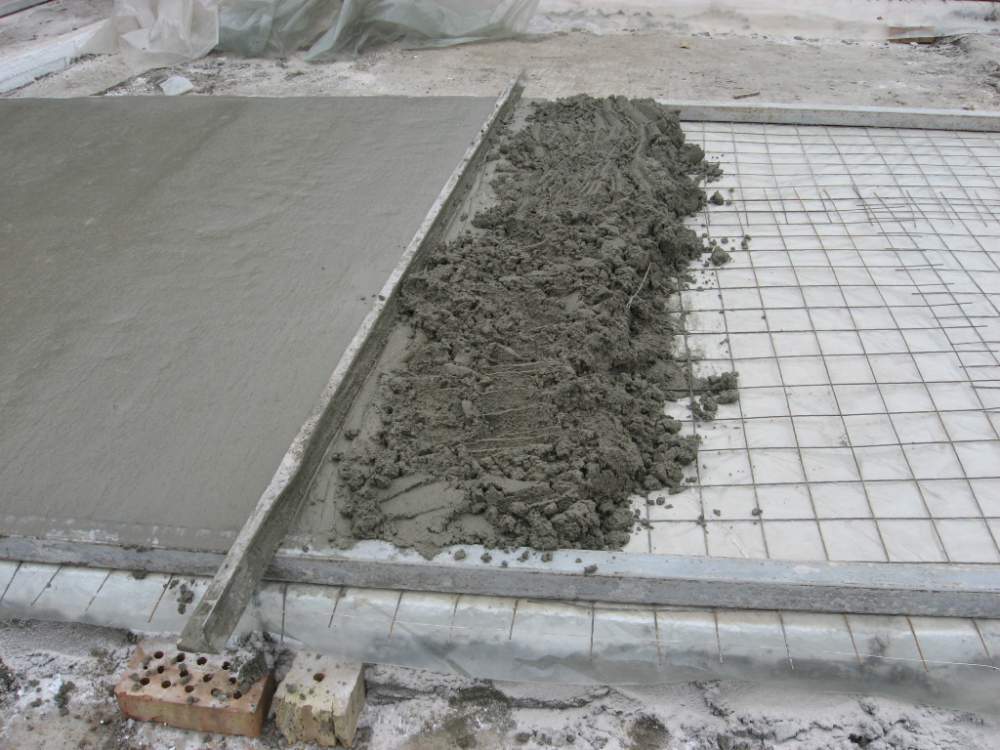

Бетонный слой — непосредственно стяжка пола. Настоятельно рекомендуется использовать именно бетонную стяжку, а не цементно-песчаную. Для достижения необходимой прочности плиты с применением цементно-песчаной смеси количество цемента, который придется использовать приведет к тому, что стоимость пола в значительной степени превысит цену на конструкцию аналогичной прочности из бетона. Толщина стяжки должна составлять 30-45 мм над уровнем труб.

Для изготовления бетонного слоя следует применять бетон марки не ниже М300, а щебень должен иметь фракцию не менее 5 мм и не более 20 мм. При толщине стяжки 50 мм масса 1 м² такого пола составит около 120 кг, поэтому всегда нужно следить за достаточной прочностью балок перекрытий в помещении, где укладывается тёплый водяной пол.

Процесс монтажа проходит с использованием металлических маяков типа ПН-28, размещённых по периметру. Выравнивание смеси выполняется с помощью правила.

Соотношения необходимых ингредиентов рекомендуется строго придерживаться, во избежание возникновения дополнительных сложностей в процессе укладки. Оптимальный состав смеси, приготовленной с использованием 12-литровых ведер, следующий:

  • 1 ведро цемента
  • 2 ведра щебня фракцией от 5 мм до 20 мм
  • Вода 7-8 литров

Суперпластификатор для бетона СП1 — 0.4 литра раствора, приготовленного заранее. Рецепт: на 5 л воды засыпать 2 л порошка и хорошо перемешать.

При наличии и по желанию добавляется 3-4 ведра гранитного отсева с фракцией до 5 мм.

Если специальные пластификаторы и гранитный отсев недоступны, то стяжку аналогичной прочности можно приготовить, увеличив количество цемента с 1 до 1.5 ведра.

После высыхания поверхности бетонного слоя система отопления запускается в тестовом режиме с температурой теплоносителя не выше 25 °С. Использовать водяной тёплый пол в полную силу можно лишь спустя 30 дней.

Толщина

Перед проведением работ также стоит выяснить, какая толщина для стяжки теплого водяного пола является оптимальной. Здесь все зависит от конструкции самой стяжки, а также от характера помещения, в котором монтируется теплый пол.

Минимальная

Этот показатель согласно СНиП может составлять 20 мм над трубами системы, но это лишь в том случае, когда используется армирование. При отсутствии такового рекомендуется укладывать стяжку толщиной не меньше 40 мм. Таким образом, с учетом диаметра трубы общая толщина стяжки без армирования будет составлять порядка 60-70 мм.


Минимальная

Не следует укладывать тонкослойную стяжку в технических помещениях (к примеру, в гараже), а также делать стяжку с керамзитом, в комнатах, где полы подвергаются более значительным нагрузкам (прихожая, ванная, кухня).

Максимальная

СНиП не предоставляет информации о том, каким должен быть максимальный слой над нагревательными элементами.

Последствия могут быть следующими:

  • увеличение расхода материалов и, как следствие, – дополнительные финансовые затраты;
  • более длительный срок нагрева поверхности;
  • уменьшение жилого пространства помещения.

Чаще всего заливка более толстого слоя обусловлена необходимостью выравнивания поверхности или формирования пола, уровень которого будет совпадать с полами в смежных комнатах. Как подобрать клей для плитки с теплым водяным полом читайте тут.


Максимальная

Для решения этих задач лучше использовать черновую стяжку (основание, на которое укладывается система «теплый пол»), что поможет избежать увеличения инерционности в процессе нагревания поверхности.

Технология выполнения бетонной стяжки

Смесь цемента, песка и воды – самый распространенный вариант заливки. Для создания надежного основания берется цемент М300 и отсеянный песок. Улучшить физические характеристики бетонной стяжки под плитку позволит добавление пластификатора. Особенно актуально его использование для заливки маленькой толщины (до 3 см). Пластификатор делает бетон более эластичным, предотвращает появление трещин после высыхания. Усилению прочности раствора способствует добавление фибры. Она служит достойной заменой арматурной сетки и помогает равномерно, без пустот распределить стяжку по всей площади помещения.

Подготовительный этап включает удаление мусора с основания и его гидроизоляцию. В качестве материала подойдет битумная мастика, рубероид или толстая полиэтиленовая пленка.

Следующий шаг – теплоизоляция, ее технология описана выше. Укладку раствора начинают с угла комнаты. Смесь распределяется правилом по уровню предварительно выставленных маяков. Поверхность тщательно выравнивают, чтобы создать гладкое основание под напольное покрытие: плитку, ламинат, линолеум.

Окончательная отделка пола начинается спустя 1-1,5 месяца, такой срок необходим для высыхания бетона. В течение этого времени поверхность основания остается под полиэтиленовой пленкой, предотвращающей быструю потерю воды. При необходимости бетон периодически увлажняют.

Такой показатель как теплоемкость отлично сочетает плитку и систему теплого водяного пола. Прочный, красивый и простой в уходе материал способен удерживать комфортную температуру продолжительное время. Керамическую плитку не испортят температурные колебания, влажность, при качественном наклеивании она прослужит долгий срок.

Пирог: что включает конструкция?

Полезно
Конструкция теплого водяного пола представляет собой слоеный пирог, опирающийся на плиту основания.

Имеет следующую структуру:

  1. Нижний слой представляет собой теплоизоляцию. Может быть из плоских или раскладных изоляционных плит, рулонной теплоизоляции. Обычно хватает одного 30 миллиметрового слоя.
  2. Пароизоляционная полиэтиленовая пленка. Наносится внахлест и крепится клипсами к теплоизоляции или между собой скотчем.
  3. Система для крепления труб. Выполняется несколькими способами: Профильный мат укладывается по всей поверхности, внахлест; Стальная сетка на всю площадь, к которой крепятся клипсы для фиксации труб; Охватывающий профиль, выкладывается по диагоналям и перпендикулярно поверхности стен; Маты для труб из полистирола; Скобами непосредственно к теплоизоляционному слою.
  4. Стяжка. Покрывает трубы и создает защитный слой над ними. Этот слой и влияет на общую толщину конструкции. Многие производители, такие как HENCO и Kan рекомендуют делать защитный слой армированным. Сетка для армирования может быть стальной или из стекловолокна.

Весь теплый пол представляет собой «плавающее» сооружение. Поэтому в местах прилегания к стенам, по всему периметру, клеится демпфирующая лента. Ее ширина должна немного превышать высоту пирога.

Оптимальная толщина стяжки для теплого водяного пола. Все нормы и правила

Заливаем стяжку на тёплый пол

«Врач прячет свои ошибки на кладбище, повар под соусом, а строитель в фундаменте».(французская поговорка)

Доброго времени суток, уважаемый читатель!

Многие жильцы частных домов в качестве основного или дополнительного отопления делают тёплый водяной пол. Даже баня не становится исключением, например, здесь. У него масса достоинств, главные из которых:

— сбалансированное, то есть оптимальное распределение температуры по высоте помещения;

— тактильный комфорт (это когда босиком ходить приятно, а ещё сидеть и даже лежать можно);

И вот Вам, пожалуйста, один из важных вопросов — какая толщина стяжки для тёплого водяного пола. Поговорим именно об этом. Поехали…

Краткое описание «пирога» и задач возложенных на стяжку

Для чего нужна стяжка:

Во-первых, для защиты водяных труб от повреждения;

Во-вторых, для равномерной теплопередачи на поверхности пола;

В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.

Для начала перечислим все «классические ингредиенты пирога».

Итак — материалы для тёплого водяного пола

Снизу-вверх:

  1. На основании пола — бетонная стяжка;
  2. Гидроизоляция (по необходимости исходя из близости грунтовых вод);
  3. Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м³ и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
  4. Плотная п/э плёнка, в два слоя;
  5. Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
  6. Бетонная стяжка, например, вот отличный и доступный вариант;
  7. Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
  8. Финишное покрытие.

Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.

От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:

  • а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
  • б) материалы финишного (напольного) покрытия;
  • в) предполагаемые нагрузки на поверхность;
  • г) температура теплоносителя и необходимая температура воздуха в помещении.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

  • пенопласт;
  • экструдированный пенополистирол;
  • подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото
Описание
Шаг 1 – сверление отверстий под дюбеля
Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.
Шаг 2 – установка дюбелей
Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.
Шаг 3 – забивка гвоздей в дюбели
Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.
Шаг 4 – определение уровня забивки дюбелей
Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток

Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.
Шаг 5 – определение отметки верха маяка, установленного на дюбель
Теперь нужно определить отметку верха маяка при установке его на дюбель.
Обратите внимание!
Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.
Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка
Переносите сделанную ранее отметку пола на эти 8 мм ниже, и уже по ней забиваете дюбели.
Шаг 7 – окончательная забивка дюбеля
Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.
Шаг 8 – установка маяка на дюбели
Далее ставите на дюбели маяк и снова выверяете отметку.
Шаг 9 – выкладка раствора под маяк
Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.
Шаг 10 – установка маячного профиля на раствор
Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.
Шаг 11 – снятие излишков раствора
Излишки раствора снимаете мастерком.
Шаг 12 — заливка стяжки

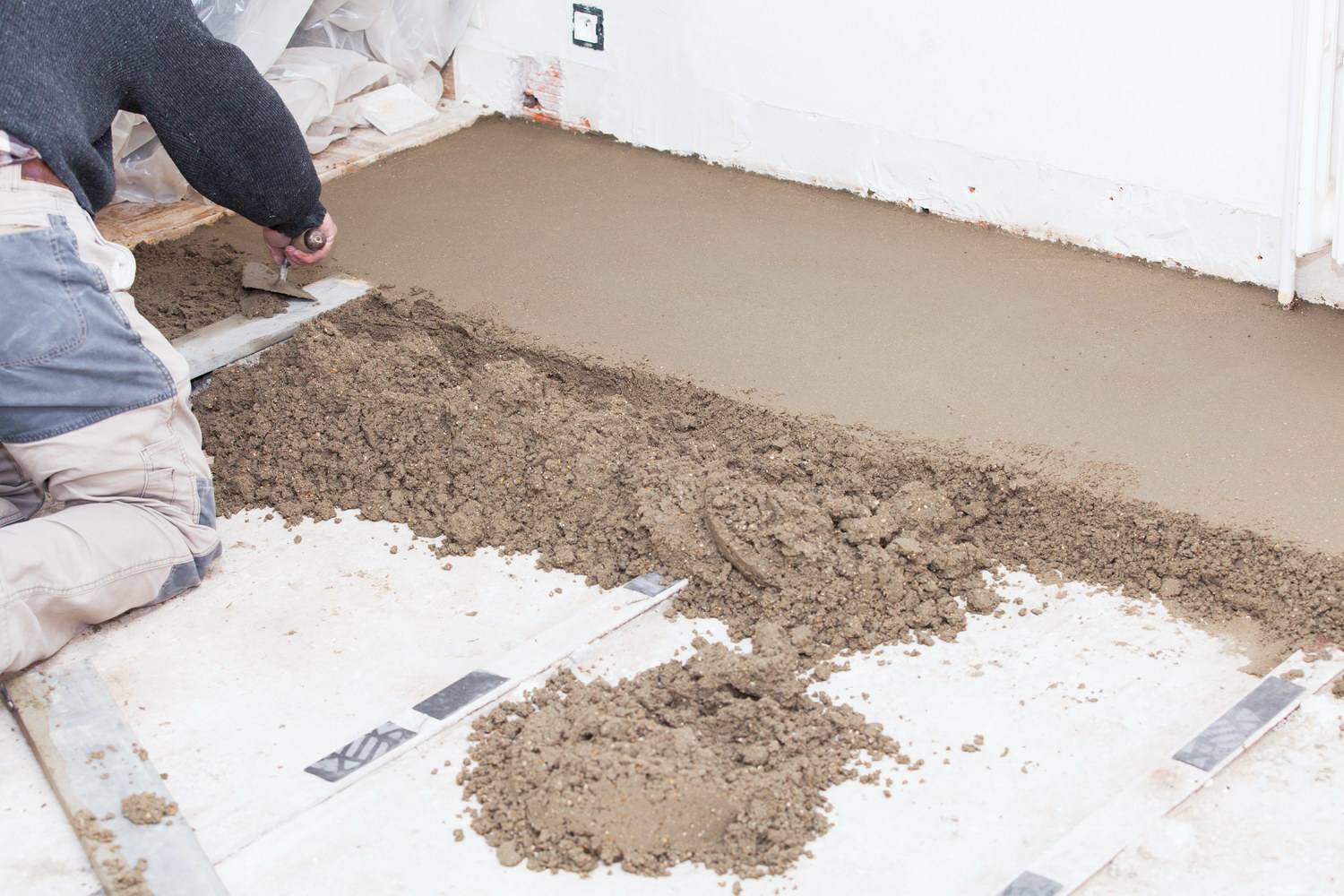

После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки

Сначала заполняете пространство между маяками кельмой.
Шаг 13 – выравнивание правилом
А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности. Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Виды пластификаторов, особенности их применения

Пластификаторы (ПАВ) – поверхностно-активные вещества. ПАВ производят в жидкообразном или порошкообразном виде, с противоморозными примесями и армирующими полиамидными волокнами.

В процессе разработки, состав наделяют свойством модифицирующим и улучшающим качество стяжек для пола:

  • Обеспечение пластичности раствора;
  • Повышение степени механической прочности и влагостойкости;
  • Улучшение гладкости поверхности;
  • Исключение возможных повреждений электроустройств коррозией.

Укладка теплого пола своими руками, с использованием в стяжке упрочняющих активных веществ, делает его применением комфортным и безопасным.

Иногда современные пластификаторы для стяжки относят к категории экологически чистых продуктов.

Но все же не стоит забывать, что в их состав входят химические вещества, обладающие свойством менять структуру бетонной смеси.

Поэтому, в процессе приготовления своими руками стяжек для электрического или водяного пола, рекомендуется в их состав включать количество добавок соответствующее информации, указанной на упаковке.

Некоторые производители поверхностно-активных добавок для цементно-песчаных стяжек, с целью опередить конкурентов, содержат в секрете их состав и рецептуру их приготовления.

Помимо неизвестных отдельных компонентов, в состав пластификаторов входят следующие ингредиенты:

  • Серная концентрированная кислота (сильный окислительный элемент);
  • Отходы фенольного производства (фенольные смола, вода);
  • Концентрированный раствор едкого натрия;
  • Пеногаситель, формалин и вода;
  • Пластиковые армирующие волокна (присутствуют в некоторых ПАВ).

Жидкообразные пластификаторы добавляют в сухую смесь: с расчетом 1-1,5 л на 100 кг; перед использованием вещество тщательно взбалтывают, вливают одновременно с водой, по ходу замешивания.

Порошкообразные – берут с расчетом 1:2 (ПАВ/вода); тщательно перемешивают, дают постоять пару часов (дальнейшая процедура замешивания та же, что и с жидким).

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

После включения системы можно приступать к непосредственной укладке плитки

Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки. Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство

Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.

Водяной пол в ванной своими руками, подготовка к стяжке

Заливка, материалы для стяжки

Выбирать, из чего и как делать стяжки водяного теплого пола, каждый хозяин решает самостоятельно. Это делается с учетом места, характеристик помещений, где будет производиться покрытие. Для заливки можно использовать следующие составы:

Самовыравнивающиеся смеси

Сухие смеси. Способ приготовления (сколько нужно воды), указывается в инструкции. Готовность раствора определяется сжатием (не должен выделять влагу). Прочность и эластичность придают, присутствующие в таких растворах пластификаторы. Что бы добиться идеально ровной поверхности стяжки теплого пола, стяжка для теплого пола укладывается по маячкам. Армирование убережет верхний слой от возникновения трещин, отслоений. Поверхность шлифуется специальной машинкой, примерно через 1 часа после заливки. Такой процесс одновременно трамбует и выравнивает смесь. Высыхание длится 12 часов. Через 5 дней можно приступать к финишному покрытию.

Сухие смеси

Самой распространенной, является поверхность из бетона. Раствор делается из цемента марки не ниже М-300, просеянного песка, воды. Что бы бетон был эластичным – добавляются пластификатор, фибра. Далее укладывается армировочный каркас, заливается стяжка. Отделка пола возможна через 1 -1,5 месяца. До этого момента производится просушка бетонной подушки под теплый пол, над теплым полом настилается полиэтиленовая пленка. Она способствует полному высыханию без быстрой потери воды.

Стяжка из бетона и арма-сетки

Стяжка ложиться ровно, по заранее установленным маячкам. Выравнивается с помощью специального правила. Нужно следить за тем, что бы ни было пустот в толще растворе. При просушке нельзя подключать элементы теплого пола. Не рекомендуется включать тепловые пушки, фены для верхней сушки. Нужно дать составу высохнуть самому. Иначе не исключены появления трещин, нарушения структуры конструкции.

Не рекомендуется использовать щебенку для приготовления бетонных стяжек. Подготовительный этап для заливки:

  1. Удаление с основания мусора.
  2. Гидроизоляция. Проводится путем обработки основания пола мастиками глубокого проникновения.
  3. Теплоизоляция. Поверхность покрывается теплоизоляционными материалами.

Конструкция пола, напоминает собой структуру «слоеного пирога». Тут так же один подготовительный слой накладывается на другой.

Конструкция теплого пола под разные покрытия (нажмите для увеличения)

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

  1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
  2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная толщина

Толщина стяжки тёплого пола

СНиП указывает 20 мм, однако, это относится к металлоцементной стяжке. Если не использовать армирование, то профессионалы рекомендуют высоту стяжки, не менее 40 мм (при условии, что диаметр водяной трубы, не превышает одного дюйма (25 мм)). Это связано с тем, что маленькая толщина не сможет обеспечить необходимую прочность напольного покрытия. Конечно, для тонкой стяжки тоже есть свои условия, в их числе:

— Наличие уже имеющегося чернового пола;

— И так называемая черновая стяжка (позволяющая вести дальнейшие работы на ровной поверхности).

Тонкий слой недопустим в технических помещениях, типа гаража, и комнатах с более интенсивными нагрузками, например, кухни, ванны, прихожей.

Иногда застройщики предлагают выравнивать перепады уровня пола, за счёт толщины. Последствия — неоднородный прогрев. У моего коллеги так и было. Перепады уровня в одном из помещений достигали 13 см(!). Он не дал согласие, и строители «решали» проблему с помощью подсыпки щебня, песка, керамзита, а также отбойного молотка.

Максимальная толщина

Укладываем трубы

Точного определения цифры, того, какую необходимо делать максимальную толщину пола для стяжки, ни один нормативный строительный документ, не даёт. Однако есть нормы, позволяющие оптимально рассчитать распределения тепла. Так в жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации, должны выдерживать статическую нагрузку в 2 кН/м².

Это подразумевает то, что стяжка над трубами, должна быть не меньше 45 мм. При использовании армирования, например, проволочной сетки с ячейками 100 х 100 мм и диаметром в 3 мм, толщину стяжки можно уменьшить на 10 — 15 мм.

Исходя из них, СНиП 3.04.01-87 считает, что для стандартного водяного пола оптимальным будет слой в 55 — 65 мм (в этом показателе учтено и напольное покрытие).

Эксперты рекомендуют придерживаться следующего соотношения, в котором от диаметра водяной трубы зависит толщина раствора:

  • Для трубы МВ 12 – 60 мм;
  • Для трубы МВ 17 – 65 мм.

Учитывая возможные нагрузки, для жилья, не рекомендуется превышать 100 мм. В нежилых помещениях, например, кафе-ресторанах, автосалонах, фитнесах и тому подобных – не больше 200 мм. А толщина в 300 мм используется в производственных помещениях, ангарах и т.п.

Неизбежное утолщение стяжки может быть оправданно в нескольких случаях:

  • Если фундамент строения одновременно является полом. В этом случае, например, моностяжка в 150 мм будет элементом общей несущей конструкции;
  • При устройстве тёплого пола в помещении с усиленной нагрузкой (тот же хозблок или гараж).
  • При обустройстве пола на пучинистых и проблемных грунтах.

Схема тёплых полов

Толстая стяжка помимо дополнительных капитальных затрат, сулит ещё некоторые казусы. В их числе: более длительное время прогрева и повышенные расходы на энергоносители.

На этом пока всё. Надеюсь, информация будет полезной. Да, ещё добавлю: некоторые компании предлагают на своих сайтах «калькуляторы расчёта толщины стяжки», однако, зачастую производители труб для тёплого пола (Valtec, Herz,  Stamar и др.) рекомендуют разные параметры толщины.

Читайте, спрашивайте, подписывайтесь в блоге. Отправляйте ссылки друзьям и знакомым. Успехов и оптимальной толщины стяжки Вашему тёплому полу!

Цитата мудрости: Не теряйте чувство юмора. Юмор для человека то же, что аромат для розы.

https://youtube.com/watch?v=VuiEDOROFNU%2520

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
