Минимальная толщина стяжки пола

Стяжка под теплый пол

Отдельно хочется рассмотреть какая толщина стяжки для пола должна быть при использовании электрического кабеля или труб для систем отопления. Здесь она играет сразу две роли:

• Является основанием для напольного покрытия.
• Эффективно накапливает и распределяет тепло.

Для систем теплый пол существуют специальные смеси, которые хорошо проводят и удерживают тепло, то есть являются инерционными. Использовать обычную смесь песка и цемента не рекомендуют – она поглощает много тепла и трескается от перепада температуры. Лучше всего для подобных систем подходят наливные эпоксидные полы – они быстро затвердевают и являются пластичными.

Обычно над пластиковыми и металлическими трубами заливают 30 мм, над кабелем или инфракрасной пленкой — 20 мм. Но оптимальным все же считается трехсантиметровый слой – он не будет обжигать вам ноги и эффективно рассеет тепло даже если вы не используете каких-то дополнительных покрытий.

Максимальная стяжка

Максимальный уровень не имеет точного определения цифры, создавать излишне толстую заливку, значит повысить требуемое количество материала. Утолщать слой приходится из-за дополнительных материалов, либо предполагаемых усиленных нагрузок. Примерные критерии толщины для различных зданий:

• В хрущевке, панельном доме или другом жилом помещении желательно не делать слой толще 100 мм;
• В нежилых – не толще 200 мм;
• Для производственных зданий не больше 300 мм.

Максимальный уровень не имеет точного определения цифры, создавать излишне толстую заливку, значит повысить требуемое количество материала.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Толщина стяжки по грунту

При строительстве дома с нуля самым простым способом сделать полы является обустройство полов по грунту. Полы по грунту делаются в виде многослойного пирога:

• Сначала вынимается грунт, затем укладывается слой песка, который тщательно утрамбовывается.
• Затем поверх песка делается дренажный слой из щебня толщиной около 8 см.
• Поверх сделанных слоев заливается бетонная стяжка с применением армирования. Минимальная толщина 5 см — это и есть черновой пол.
• После того, как черновой пол наберет прочность на него расстилают слой гидроизоляции, который также как и при монтаже подложки под ламинат продается в рулонах и укладывается с применением строительного скотча.
• Укладываем слой утеплителя, в качестве которого обычно используется экструдированный пенополистирол.
• Следующий шагом идет расстилание пленки толщиной 200 микрон. Она будет предотвращать утекание раствора и послужит дополнительной гидроизоляцией.
• Заливается слой финишной стяжки, толщиной 5 см или более. Толщина стяжки зависит от типа будущего пола.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Основные термины

В правилах применяется терминология, согласно которой пол делится на ярусы, составные части, имеющие конкретные названия:

• Внешнее покрытие – наружный слой поверхности пола, воспринимающий нагрузку при эксплуатации.
• Промежуточная прослойка – элемент пола, обеспечивающий упругость и расположенный под верхним слоем.
• Контур гидроизоляции – слой, который затрудняет доступ грунтовых или сточных вод, жидкостей через поверхность пола.
• Стяжка – выравнивающий слой, служащий основанием для установки пола, который обеспечивает плоскостность основанию, распределяет нагрузки, укрывает различные коммуникации.
• Подстилка – нижний слой, который равномерно распределяет усилия от пола и вес стяжки на поверхность основания.

Все работы, связанные с выравниванием пола цементными растворами, даже если они выполняются своими руками, должны соответствовать определенным требованиям

Как рассчитать количество?

Одна из самых сложных задач – расчёт нужного количества материалов для выполнения сухой стяжки пола.

Избежать непредвиденных ситуаций помогут точные расчёты.

Необходимые для выполнения работ элементы:

• Пароизолирующая плёнка;
• Кромочная лента;
• Мягкое древесное волокно или минеральная вата;
• Сухая засыпка;

• Гипсоволоконные плиты;
• Мастика или клей для гипсоволокна;
• Профиль для маяков;
• Саморезы для фиксации ГВЛ-слоёв между собой.

Расчёт ведётся поэтапно, в том порядке, в каком материалы будут необходимы в ходе работ:

• Пароизоляция и гидроизоляция. Для неё необходим листовой материал на основе полиэтилена, битума или стекловолокна. Необходимое количество плёнки – площадь комнаты плюс 15-25% на припуски (нахлёст и стена). Ширина такого материала обычно составляет от 1 до 2 метров. Длина ограничивается длиной рулона.
• Маяки. Для них необходим профиль, и если его не было в заводском комплекте, необходимо изготовить вручную из деревянных реек или полимеров. Минимальное количество профилей на площадь комнаты – 1 на метр. То есть если комната 12 метров квадратных со сторонами 3 на 4, разумнее приобрести 4 профиля по 3 метра.

Любой листовой материал под сухую засыпку (утеплитель, основа, изоляция). Рассчитывается интуитивно понятным образом: площадь комнаты делится на площадь одного листа

При этом важно учитывать, что возможна порча листов при транспортировке и не везде он поместится целиком, придётся вырезать фрагменты. С учётом погрешностей необходимо приобретать листовой материал с запасом в 1-3 штуки. Это же относится и к финишному покрытию стяжки гипсоволоконными панелями

Демпферная лента и материал для заделки стыков. Длина ленты берётся из расчёта периметра комнаты (минус дверной проем). Материал для заделки щелей и стыков высчитывается разными способами в зависимости от его плотности и типа. Листовой – в сантиметрах, весовой – в граммах

Это же относится и к финишному покрытию стяжки гипсоволоконными панелями. Демпферная лента и материал для заделки стыков. Длина ленты берётся из расчёта периметра комнаты (минус дверной проем). Материал для заделки щелей и стыков высчитывается разными способами в зависимости от его плотности и типа. Листовой – в сантиметрах, весовой – в граммах.

• Сухая засыпка. Для разных типов засыпки показатели разные, они указаны на упаковке или в онлайн-калькуляторе. Например, один из самых распространённых и качественных материалов – керамзит, требуется в количестве 30-50 литров на квадратный метр. Точные показатели зависят от желаемой высоты стяжки. Чем больше площадь, тем больше разбег. Материал лучше приобретать по максимальному расходу, поскольку на практике он обычно выше среднего показателя.
• Клей. Его расход достаточно большой. 500г клея нужно на 1 м2.
• Саморезы для крепления листов. Точное количество элементов фиксажа для ГВЛ зависит от размеров одного листа. Саморезы вкручиваются на расстоянии примерно 30 см друг от друга. Зная это, легко осуществить расчёт по индивидуальным размерам. Определив, сколько шурупов нужно на 1 лист, их количество нужно умножить на количество листов. На один лист необходимо около 10 штук плюс-минус 2.

Допустимые размеры для разных видов стяжки

По значению толщины стяжки черновые покрытия условно делятся на:

1. Тонкие – от 2 до 7 см.
2. Толстые – от 7 до 15 см.

Слои менее 2-х сантиметров обычно выполняются из саморазравнивающихся составов и относятся не к стяжкам, а к наливным полам. А толщина более 15-ти сантиметров – это уже больше бетонные перекрытия с армированием.

Конструктивные особенности стяжки под теплый пол

Особенности обустройства тонкой стяжки пола

Тонкие стяжки применяются в помещениях, где не будет сильных точеных нагрузок при эксплуатации пола. Обычно это кухни, гостиные, спальни и иные жилые комнаты. Здесь достаточно будет слоя в 20–50 мм. Для коридоров и ванных комнат уже рекомендованы 50–70 мм.

Подобные стяжки заливаются и разравниваются буквально за один день. Потом еще приходится ждать несколько суток до схватывания бетона. Но сама работа по подготовке основания и замешиванию раствора, а также заливке смеси осуществляется в максимально короткие сроки.

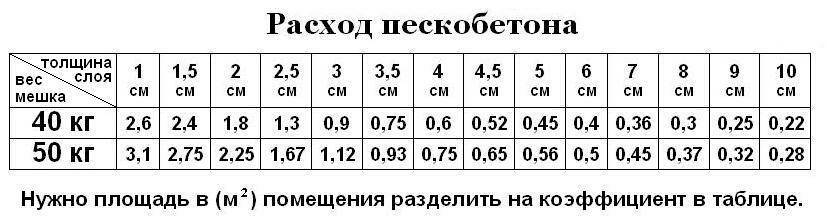

Расход пескобетона на один м2 площади

Особенности обустройства толстой стяжки

Толстые стяжки используются в местах с более высокой механической нагрузкой на напольное покрытие. Зачастую они заливаются не столько для выравнивания пола, сколько ради получения надежного фундамента под то или иное оборудование. И фактически всегда это бетонная смесь с армированием стальными прутками. Гипсовые растворы здесь малоприменимы.

Толстослойные стяжки пола обустраиваются в:

• подсобках;
• внутридомовых котельных;
• гаражах;
• банях и т.п.

В этом случае увеличиваются сроки и работ по заливке бетонного раствора, и ожидания до готовности пола. Толстый слой бетона набирает твердость заведомо дольше, чем тонкий. При этом здесь еще придется потратить время на тщательное усиление бетонного слоя арматурой. Без нее такая стяжка обязательно потрескается при застывании и быстро придет в негодность.

Как рассчитать количество материала для разных типов стяжки

Минимальная толщина

По строительным нормативам минимальная толщина стяжки должна быть следующей:

• при использовании мелкофракционного пескобетона без армирования и утепляющих подложек – 20 мм;
• при наличии под стяжкой теплоизоляционных материалов – 40 мм;
• для водяного теплого пола – 45 мм плюсом к диаметру труб.

минимально допустимая толщина стяжки

Толще слой делать разрешается. Но если высота стяжки будет меньше, то она не сможет обеспечить должную прочность. Потом добавить бетона сверху немного дополнительно не получится. В этом случае произойдет расслоение покрытия. Если регулировка пластиковых окон еще позволяет что-то подправить в них после установки, то бетонный или гипсовый монолит на полу следует заливать сразу весь.

Минусы тонкой стяжки

Стяжка максимальной высоты

Не существует точного определения, какой должна быть максимальная толщина стяжки. Дело в том, что для каждого отдельного случая данный параметр имеет свои допустимые значения.

Специалисты придерживаются мнения, что делать стяжку толщиной более 17 сантиметров не имеет смысла. Не всегда есть необходимость делать бетонную конструкцию с армированием высотой 150-170 миллиметров.

Значительное утолщение слоя делают только в некоторых случаях:

-если выполняется подготовка фундамента, который одновременно станет полом. В такой ситуации монолитная 15-сантиметровая стяжка является составным элементом несущей конструкции;

-в случае обустройства напольной поверхности в помещении с высокой нагрузкой, например, в автомастерской. Автомобиль имеет большой вес и его воздействие на пол значительно, поэтому создание стяжки высотой 15 сантиметров вполне оправдано;

-при укладке пола на проблемном грунте.

Иногда строители предлагают увеличить толщину стяжки, чтобы скрыть наличие существенных перепадов по высоте. Но дефекты исходной поверхности можно устранить и другими способами.

Прежде, чем обустраивать стяжку высотой 15 сантиметров, специалисты советуют обдумать возможность использования других вариантов, чтобы нивелировать резкие перепады высот чернового основания. Можно попробовать устранить значительные дефекты при помощи отбойного молотка, а также применив щебеночно-песчаный состав или керамзит.

В том случае, когда исправить дефекты получится этими способами, нет необходимости заливать бетон 15-сантиметровым слоем.

Нужно учитывать такой момент: при наличии серьезных перепадов, если устранять их только с использованием бетонного раствора, суммы расходов будут значительными. Чаще всего такие денежные затраты не будут оправданы. Дело в том, что обустройство стяжки большой высоты требует огромного расхода бетона.

Также финансово не оправдана укладка максимального слоя раствора при монтаже теплого пола водяного. Значительная толщина бетонной стяжки над трубами с теплоносителем приведет к медленному нагреву напольной поверхности. Эффективность подобной конструкции окажется в итоге незначительной, а затраты на отопление возрастут до огромных цифр.

По этой причине важно знать, как рассчитать толщину стяжки правильно. Исходя из полученного результата, можно определить количество необходимых материалов. Из каких материалов заливают стяжку

Из каких материалов заливают стяжку

Наибольшей популярностью пользуется бетонная заливка. При ее применении необходимо помнить несколько моментов. Поскольку для приготовления раствора требуется не только песок и вода, цемент следует покупать не ниже М 300.

Если фракции стройматериалов не превысят 3-5 миллиметров, будет обеспечено требуемое качество финального покрытия. Также на конечном результате положительно отразится применение не песка, а его отсева, поскольку улучшится прочность сцепления частиц.

С целью повышения качественных характеристик монтируемого пола и для исключения возможности разрушения стяжки в будущем в цементный раствор следует всыпать пластификаторы, которые представляют собой особые добавки, способствующие повышению прочности и пластичности слоя из бетона.

Особенно необходимо применять пластификаторы при замесе раствора в случае тонкой заливки напольной поверхности.

Для чего нужна стяжка

На основание из бетона, изображенное на фото, возлагаются определенные функции.

Слой цементной стяжки, который является важным составляющим конструкции пола:

• обеспечивает прочность напольного покрытия;
• создает ровную и гладкую поверхность, которая требуется для правильной укладки плитки, линолеума или ламината;
• предоставляет возможность равномерно распределять нагрузку на межэтажные перекрытия, расположенные под ним, что продлевает их срок эксплуатации;
• помогает в обустройстве уклонов, если те предусмотрены проектной документацией.

Требования относительно того, какая должна быть стяжка пола:

• прочной и способной выдерживать немалые нагрузки, возникающие при передвижении людей по поверхности и от расставленных в помещении предметов мебели;
• иметь одинаковую плотность по всему покрытию пола – пустоты в ней, трещины и сколы недопустимы;
• с ровной горизонтальной поверхностью (максимально допустимый уклон не должен превышать 0,2%.).

Данный параметр зависит от:

• назначения помещения, в котором производится ремонт;
• величины предполагаемых нагрузок;
• типа грунта (если его задействуют в качестве основы).

От вышеперечисленных характеристик зависит не только, сколько см стяжка пола будет, но и выбор конкретной марки цемента, используемого для замеса раствора и необходимость применения армирующих элементов.

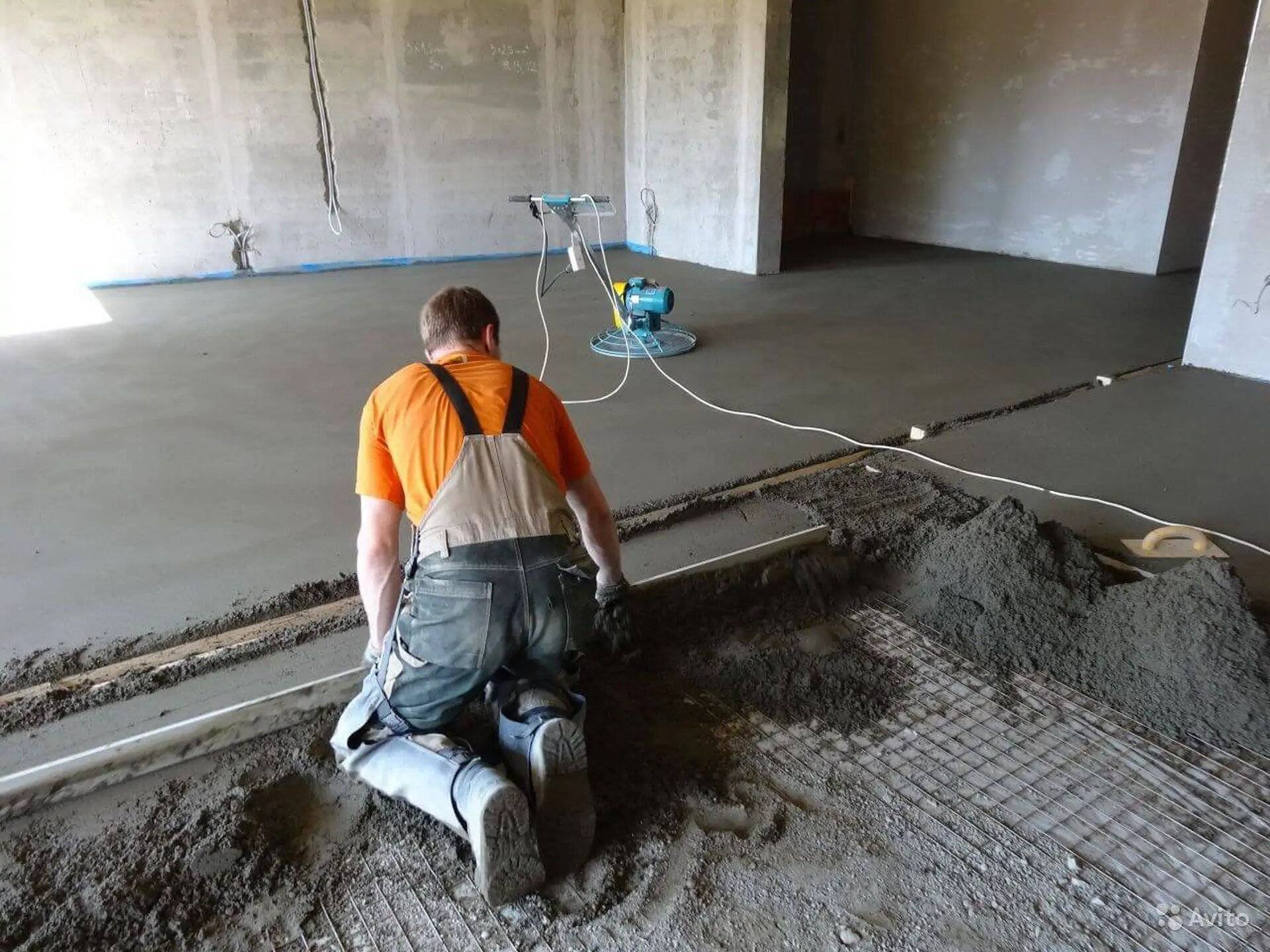

Песчано-цементная стяжка

Песчано-цементная стяжка укладывается в случаях, когда необходимо скомпенсировать неровность основания более чем на 20 мм. Поскольку в большинстве своем цементно-песчаные растворы содержат пластификаторы, то профессионалы рекомендуют делать стяжку толщиной не меньше 30 мм. Если толщина стяжки будет меньше, в ней обязательно образуются трещины. Проще говоря, желательно, чтобы во всех местах толщина песчано-цементной основы с пластификатором достигала не менее 30 мм. Специалисты настаивают на толщине слоя в 50 мм, чтобы в результате испарения из раствора не уходила вода слишком быстро.

Материалы для работ

• Цемент в навалом М400Д20 (с повышенной пластичностью), также можно купить пескобетон, который значительно дешевле.
• Песок речной, белый. Максимальная крупность зерен 2,2 мм. Чужеродных примесей в виде глины должно быть не более 3% от массы.
• Пластификатор. Добавка делает массу более подвижной, что облегчает работы при укладке раствора. Добавлять в соответствии с технической картой на этикетке. Обычно не больше 1% от массы.
• Фиброволокно. Армирует стяжку. Заменяет армирование при помощи кладочной сетки.

Пропорция раствора: 1 часть цемента/ 3 части белого песка. Пластификатор предварительно разбавляют в воде, туда же добавляют фиброволокно (расход на 1 м.куб бетона указан на упаковке материала).

Готовность проверяют, сжав смесь в кулаке. Она должна оставаться заданной формы, не рассыпаться, из комка не должна течь вода.

Цена полусухой стяжки

Обычно, цена полусухой стяжки с материалом составляет 20 У.Е. за метр. Максимальная высотность, обычно, 16 этажей. Производительность 180-200 метров за рабочий день.

Раздел по теме: Инструкции по устройству пола

• Инструкция по устройству полусухой стяжки пола с фиброволокном (фибра)
• Инструкция по нанесению полимерного наливного пола
• Инструкция по укладке ламината
• Как подготовить основание для стяжки
• Как правильно сделать цементно-песчанную стяжку
• Как сделать стяжку
• Как устроить цементно-полимерные полы
• Монтаж электрического теплого на деревянный пол
• Полы в бане своими руками

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.
