Монтаж плинтусов с кабель каналом: пошаговое выполнение работ в помощь домашнему мастеру

Что потребуется

Плинтусов сегодня огромный выбор: потолочный и напольный, из дерева, пвх, полиуретана, полистирола, металла, гипса, с уголками, молдингами и декоративными элементами. А кроме этого, прикрепленные на клей, гвозди, шпатлевку и пр. современные клеящие смеси с очень надежной фиксацией. Бывает, что снять профиль невероятно сложно, а еще хочется не повредить стены, пол, потолок, а еще и не испортить галтель, особенно, если она дорогая и требуется ее наклеить повторно.

Если плинтуса прибиты или приклеены, чтобы снять их, вам потребуются инструменты:

  • стамеска или отвертка с расплюснутым концом;
  • киянка;
  • скребок или небольшой тонкий, гибкий шпатель;
  • клинья из дерева;
  • фомка, она же гвоздодер;
  • сапожный или канцелярский нож;
  • молоток.

Достоинства и недостатки

Помимо того, что пластиковый вариант ничуть не уступает по эксплуатационным характеристикам изделию из МДФ, он может выглядеть как настоящее лакированное дерево. Перечислим основные преимущества пластикового изделия:

  • устойчив к перепадам температур;
  • может использоваться в условиях с повышенной влажностью воздуха;
  • не подвержен воздействию насекомых;
  • не деформируется и не теряет своих свойств в течение продолжительной эксплуатации;
  • не выгорает и не меняет свой оттенок;
  • широкий ассортимент позволяет подобрать идеальный вариант для любого интерьера.

Единственным недостатком является в невозможность использования пластикового элемента отделки при температурах ниже -5 градусов Цельсия. При низких температурах материал теряет эластичность и легко трескается. Поэтому устанавливаются пластиковые плинтусы только внутри зданий.

Общая характеристика

Прокладка кабеля в плинтусе (фото представлено далее) отличается простотой и скоростью монтажа. При выполнении установки электрических коммуникаций далеко не всегда хозяева квартиры или дома решаются проводить капитальный ремонт. В некоторых случаях приоритетным остается сохранение существующей отделки в первоначальном виде. Именно в этом случае владельцы недвижимости выбирают монтаж провода открытым способом. Применение в этом случае специального плинтуса является хорошим решением.

Штробление стен значительно удорожает процесс ремонтных работ. Например, стоимость создания погонного метра канавки под электрокоммуникации составляет от 100 до 200 руб. При этом в помещении образуется много пыли, строительного мусора. Такую процедуру делают только при капитальном ремонте.

Также следует отметить, что далеко не для всех помещений разрешается проводить кабель скрытым способом. Например, если дом очень старый или он построен из древесины, рекомендуется устанавливать коммуникации открытым способом. Стоимость плинтуса составляет всего около 80 коп. за планку (2,5 м). Это делает представленный способ монтажа востребованным.

Расчёт потребности в плинтусе

При расчете плинтусов не забывайте вычесть из периметра ширину дверных проемов

Потребность в плинтусе определяют из расчёта общей длины периметра комнаты за вычетом ширины дверного проёма.

Имея эти данные и то, что панели делают длиной 2 м и 2,5 м, определяют нужное количество полос кабельного плинтуса.

Можно воспользоваться таблицей для определения количества пластиковых панелей, исходя из величины площади помещения:

Площадь комнатыКол-во полос L = 2 м
120м25 шт.
230м26 шт.
340м27 шт.

Соответственно делают подсчёт количества заглучшек, внутренних, внешних углов и соединительных планок. Если в каждом комплекте будет одна дополнительная деталь, то она не помешает.

Монтаж теплого плинтуса электрического

Монтаж электрического плинтусного обогревателя

Гораздо сложнее чем водяного. Хотя в сетевых инструкциях дело представляется так, будто достаточно вложить в медную трубку ТЭН. Но на самом деле людей, которые могли бы достаточно аккуратно протянуть этот самый ТЭН через длинную трубу диаметром 16 мм, не так-то много.

Но гораздо сложнее проблемы с изоляцией и гидроизоляцией устройства. Балкон, даже остекленный – место повышенной влажности. Короткое замыкание, искрение, пожар здесь намного вероятнее, чем в обычной комнате.

Во всяком случае, все резьбовые соединения должны выполняться с использованием резиновых прокладок, радиатор и медные трубы не должны соприкасаться с алюминиевой облицовкой, и т.д.

Поэтому лучше не рисковать и купить электрический плинтусный обогреватель фирменного производства. Они не так-то уж и дороги. А в случае ЧП, по крайней мере, будет на кого подать исковое заявление о возмещении убытков.

Плинтусы для пола и потолка для кабель канала

Материалы изготовления

Самый лучший, но и самый дорогой потолочный/напольный плинтус для радиусного угла изготовлен из полиуретана – это можно даже завязать в узел, и при этом поверхность не будет повреждена. Несмотря на то, что цена такого удовольствия выше, нежели у аналогов, специальный паз для прокладывания коммуникаций в нем не предусмотрен, хоть и есть возможность уложить один провод в углу сопряжения плоскости. Такие профили можно установить или на клей, или на шлатлевку гипсового типа, все зависит от поверхности отделки.

А такой способ обогрева комнаты, который показан на фото, может дать возможность прокладывать не один, а целую группу проводов. Такое отопление бывает электрическим и водяным, и в этом случае проводка будет нужна для того, чтобы поддерживать работоспособность конструкции, но место для дополнительного шнура все равно останется – это проверено на практике.

К слову, кому-то это может показаться странным, но специальный кабель канал иногда предусмотрен и у деревянных плинтусов. Правда, обычно такие профили делают из композита, а не из цельного массива – как правило, это МДФ со шпонированным покрытием. Монтаж основной планки обычно выполняется на пластиковой направляющей, или же на кляймеры из стали, но это не имеет технологического значения.

Естественно, что самым распространенным и удобным для монтажа скрытого типа является плинтус из поливинилхлорида, который благодаря конфигурации имеет несколько пазов для того, чтобы можно было прокладывать коммуникации. По этой причине на его примере предлагаем рассмотреть, как устанавливать плинтус с кабель каналом, так как в этом случае можно не просто прокладывать много кабелей, но и сделать все это в максимально короткие сроки, без больших трудозатрат.

Монтаж

Обратите внимание, что в зависимости от поверхности (черновой), которая в нашем случае стен, выбираем крепеж. Если стена деревянная, используем деревянные саморезы, а если из кирпича, бетонных плит или блоков, то только шурупы с дюбелями из пластика

На данный момент конструкция профилей по отношению к элементам крепежа изменилась, и это дало возможность отказаться от кляймеров – прижимаете к стене плинтус через заднюю панель кабель канала и все, готово! Между точками крепежа расстояние должно быть 0.4-0.45 метра. Но если стена не очень ровная, шаг придется сократить, так как правильная установка плинтуса подразумевает плотное прижатие к стене. Увеличение точек крепежей будет в тех местах, где профиль отходит от стены и создает зазор.

Проводка в плинтусе: недостатки, как провести под плинтусом

В большинстве случаев при выполнении ремонтных работ обыватели сталкиваются с проблемой замены проводки.

Укладка электрический кабелей осуществляется двумя способами: открытым или закрытым.

Первый подразумевает штробление стен, после которого все штробы нужно замазать цементно-песчаным раствором или специальной штукатурной смесью.

  • Особенности конструкции
  • Отрицательные стороны

Второй – это проводка в плинтусах или монтаж плинтусов с кабель-каналами, закрепленными на поверхности стен. Конечно, и тот, и другой способы имеют свои положительные и отрицательные качества, но говоря о недостатках, следует вспомнить о том, что у открытой проводки их не меньше, чем у скрытой.

Особенности конструкции

Открытая электропроводка – это монтаж навесного оборудования на поверхности стен или потолков.

Существует несколько видов плинтусов, которые используют в качестве приспособления, позволяющего скрыть не один, а несколько кабелей.

Однако большинство моделей способно вместить только один электрический провод, что значительно усложняет выполнение работ.

Открытый способ укладки проводов – это:

Размещение кабелей внутри специальных пластиковых каналов. Такой тонкий короб позволяет скрыть провод, идущий по стенам или потолку. Чтобы не испортить созданный в помещении дизайн, используют не только обычные П-образные короба, но и дизайнерские модели, способные стать украшением комнаты

Однако и те, и другие достаточно сильно выделяются на поверхности финишного покрытия и привлекают к себе внимание окружающих.
Гофрированные пластиковые трубы обеспечивают качественное усиление изоляции, но выглядят не эстетично и не могут быть использованы в ходе ремонта жилых помещений.
Пластиковые плинтуса созданы с расчетом на то, что в моделях, оборудованных несколькими отделениями под кабели, можно будет поместить провода, идущие к розеткам, бытовой технике и лампам освещения. Правда большая часть моделей, реализуемых современными производителями, рассчитана на укладку только одного провода.. Использовать плинтус с одним кабель каналом для укладки нескольких проводов разного назначения категорически запрещено

Использовать плинтус с одним кабель каналом для укладки нескольких проводов разного назначения категорически запрещено.

Во время эксплуатации электрические провода нагреваются и тесный контакт нескольких жил может стать причиной возникновения пожара.

Внутри пластикового плинтуса не предусмотрена возможность быстрого и качественного охлаждения всех составляющих проводки, а сам плинтус быстро нагревается и легко плавится.

Определенные существующие недостатки проводки в плинтусе не позволят осуществить такой монтаж на неостекленном балконе или в ванной комнате. Это касается всех помещений, для которых характерной чертой является повышенная влажность.

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

  • ультрафиолетовые лучи;
  • механические повреждения;
  • химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Способы крепления плинтуса МДФ

Существует три основных метода монтажа плинтуса МДФ к стене. Выбирая один из них, необходимо сразу продумать возможность демонтажа. Он в некоторых случаях бывает необходим, например, при аварийной ситуации — при протечках труб и проникновении воды под напольное покрытие.

Установка плинтуса на клипсы — самый удобный способ, если рачительный хозяин задумывается и о возможности демонтажа при возникновении такой необходимости.

Итак, плинтус МДФ может быть установлен на закрепленные на стене пластиковые или металлические клипсы. Клипсы бывают различной конфигурации, поэтому их подбирают для конкретной модели плинтуса, так, чтобы они соответствовали крепежному каналу на обратной стороне изделия. Как правило, такие крепежные детали идут в комплекте с плинтусом. Монтируя изделия этим способом, можно быть в уверенности, что их всегда можно снять, а затем беспроблемно установить обратно.

Крепление на клей «жидкие гвозди» — несложно, не требуется специальных инструментов, но демонтаж плинтусов, если в этом появится необходимость, будет затруднительным.

Если плинтус имеет ровную заднюю поверхность, то его можно приклеить к стене с помощью «жидких гвоздей». Однако, в этом случае свободно демонтировать обрамление напольного покрытия не получится. И скорее всего при их демонтаже плинтусы будут повреждены, а значит, придется покупать и устанавливать новые.

Очень часто прибегают к самому напрашивающемуся решению – к креплению плинтуса непосредственно к стене на саморезы или дюбели.

Закрепление плинтуса на саморезы. В этом случае планки прикручиваются непосредственно к стене и при необходимости могут быть демонтированы. Правда, процесс демонтажа займет больше времени, чем в первом варианте фиксации. Однако, необходимо отметить, что если для деревянного плинтуса такое крепление окажется прочным, то для МДФ-изделий — все же недостаточно надежным. Поэтому, если выбирается этот способ, то его нередко комбинируют с клеем, а значит, быстрый демонтаж планок будет невозможен.

Кроме способов закрепления плинтуса МДФ на стене, необходимо остановиться и на доборных элементах, с помощью которых его отдельные детали могут соединяться между собой. Если угловые стыки деревянного плинтуса необходимо идеально точно подгонять друг к другу, чтобы зазор между ними был минимален, то для МДФ изделий предусматриваются специальные соединительные элементы, как для углов, внешних и внутренних, так и для сращивания на прямых участках.

Варианты оформления стыков плинтусов МДФ в углах с помощью специальных соединительных деталей

Для внутренних углов могут использоваться стыковочные детали с ровными краями и имеющими одинаковый цвет с плинтусом, а также декоративные соединительные уголки нестандартной формы и оттенка.

Стыковочные элементы могут быть и простейшей формы, без затей – в виде столбиков.

Для внешних соединений плинтусных планок применяются внешние угловые элементы или специальные столбики,  по бокам которых есть пазы для заведения в них ровно отрезанных краев плинтуса. Однако, этот вариант стыковки возможен только в том случае, если изделия имеют форму почти ровной доски, без выраженных сложных форм. В противном случае столбики будут некрасиво выступать над верхней скругленной частью плинтуса.

В некоторых случаях стыковочные детали в виде столбиков могут придать обрамлению подчёркнутую декоративность.

Для некоторых типов плинтуса МДФ подходят стыковочные детали, используемые для соединения изделий из ПВХ.

Никто не мешает произвести стыковку МДФ-плинтусов и их подрезкой под нужным углом. Правда, повозиться при этом придётся значительно дольше, а при отсутствии опыта подобной подгонки нередко остаются некрасивые щели между деталями.

Впрочем, при желании стыковку можно провести и без уголков, сделав срезы на краях плинтуса под углом в 45 градусов. Но для успешного проведения такого соединения необходимо иметь идеально прямые углы стен, да и кроме того, требуется определенный опыт в подгонке соединяемых деталей. Как правило, при таком методе соединения все стыки необходимо промазывать специальным стыковочным клеем или «жидкими гвоздями».

Широкий клипс позволяет проводить точную стыковку двух плинтусных планок на прямом участке стены.

Для аккуратной стыковки плинтуса, имеющего любую форму, на прямом участке стены, используются двойные клипсы. Монтаж двух элементов на один общий клипс позволяет добиться идеального совмещения и минимального зазора между двумя планками.

Правила монтажа

Как правильно развести проводку в плинтусах своими руками:

  1. Первое и главное: плинтус для электропроводки нельзя использовать в деревянном доме. В правилах устройства электроустановок на этот счет есть вполне однозначная инструкция: провода должна прокладываться только в металлических трубах (стальных, медных) или в металлорукавах (например, в гофрированной нержавеющей трубе).

В деревянном доме проводка разводится в металлических трубах или металлорукавах

  1. Сечение проводки при ее монтаже в плинтусе рассчитывается как 1 мм2 сечения медного провода на 8 ампер пикового тока (что при напряжении 220 вольт соответствует потребляемой мощности 1760 ватт).
  2. Забудьте про скрутки. Если вам нужно соединить два провода (например, на отводе проводки к розетке), используйте медные гильзы или колодки.
  3. Если вам нужно параллельно проложить несколько проводов, используйте не только кабель-канал в плинтусе, но и полость под ним. Чем меньше плотность укладки проводки, тем меньше она будет греться.

Провода проложены в кабель-канале плинтуса и в его корпусе под кабель-каналом

Какие розетки использовать со скрытой в плинтусе проводкой?

Если вы хотите избежать штробления стен, в вашем распоряжении всего два варианта:

ИзображениеОписание

Установка накладной плинтусной розетки

Розетки с монтажом на плинтус. Провода выводятся из кабель-канала, через разрыв в его крышке. Как вариант, с разрывом может монтироваться сам плинтус.

В плинтус врезана обычная накладная розетка

Накладные розетки. Для их монтажа в верхней части плинтуса вырезаются углубления с длиной, равной длине корпуса розетки. Для резки ПВХ используйте болгарку с любым отрезным кругом.

Особенности приобретения ПКК

Монтаж плинтусов проводится на завершающем этапе ремонта помещения, когда закончены работы по отделке стен, потолков и укладке напольных покрытий. Прежде, чем установить напольную окантовку и потолочные галтели, требуется подобрать изделия, соответствующие эксплуатационным требованиям к кабельной линии и декоративным критериям к художественному обрамлению жилища. ПКК приобретаются с учетом следующих факторов:

  • Габаритные размеры молдинга должны обеспечивать закладку кабелей в том количестве, которое требуется для размещения электропроводки и слаботочных линий. Рекомендуется приобретать изделия, в которых имеются запасные места;
  • Цвет молдинга должен подбираться в соответствии с колером напольного покрытия. Рекомендуется устанавливать плинтуса более темных оттенков, чтобы создавался своеобразный контур.

Обратите внимание! При расчете требуемой для покупки длины плинтусных панелей от измеренного периметра помещения отнимается ширина дверных проемов, однако необходимо иметь в запасе 2-5% сверх рассчитанного погонажа на случай устранения возможных монтажных дефектов, возникающих при установке ПКК

Как выбрать плинтус – основные нюансы

Способ крепления к полу

Фиксироваться накладки могут несколькими методами – каждый подбирает для себя наиболее оптимальный вариант.

  • На клипсы. Это своеобразные застежки, фиксирующиеся на стене. Под них с обратной стороны накладки есть паз. Шаг крепежа – 30-40 сантиметров.
  • На дюбеля. Так монтируется большинство моделей. Под саморезы во многих из них есть отверстия, достаточно просверлить на нужном уровне дырочку, вбить пластиковую вставку и завернуть метиз.
  • На клей. Применяется, если накладка ставится надолго и не планируется её регулярно убирать, поскольку при демонтаже повредится и остальная отделка. Для этого используются строительные клеящие составы или жидкие гвозди. Средство наносится на обратную сторону равномерным слоем, а дальше прижимается к стене и удерживается несколько минут.

Отдельно стоит отметить монтаж плинтуса с отсеком под кабели. Он монтируется любым из перечисленных способов, который вам больше нравится. Но перед началом работ, снимается накладка с паза под провода. Именно в ней находятся отверстия под саморезы. После установки она возвращается на место, а дальше тянется проводка. Прокладывать её заранее не рекомендуется, поскольку всегда есть вероятность повредить кабельную обмотку.

Материал напольного плинтуса

В магазинах можно найти четыре основных разновидности:

  • Пластик. Популярный вариант, выпускающихся в разнообразных конфигурациях, дизайнах и оттенках, может быть разной жесткости. Всегда дополняется соединительными элементами, выглядит более эстетично и привлекательно. Не боится влаги, но с трудом переносит механические повреждения, поэтому с ним необходимо бережно обращаться. ПВХ накладки дешевы, что также объясняет повышенный спрос.
  • МДФ. Изготавливаются из мелкой прессованной стружки, окрашиваются или облицовываются шпоном или пластиковой пленкой. Радуют количеством цветов и натуральностью фактур, дизайнов, могут дополняться фрезеровкой. Такой плинтус оптимален для паркета или ламината. Комплектуется соединительными элементами. Достаточно дорог, хотя иногда изготавливается по индивидуальным дизайнам.
  • Массив. Есть как дешевые, так и элитные накладки. Первые производятся из сосны или березы, вторые – из дуба, ореха или вяза. Выделяются красивой фактурой, натуральными оттенками. Для защиты от влаги лакируются или натираются воском. При уходе прослужат много лет. Легко переносят механические нагрузки и удары. По желанию, могут украшаться резьбой разной сложности.
  • Металл. Не столь широко распространен, поскольку подходит не ко всем интерьерам. Чаще всего применяется для отделки хозяйственных помещений или при обустройстве квартире в стиле лофт, хай-тек или техно. Создается из нержавеющей стали, алюминия или латуни. Устойчив к влаге и химическим средствам, прослужит несколько десятилетий. Но при ударах остаются следы.

Выбор того или иного варианта зависит исключительно от предпочтений владельца. В магазинах и на заказ можно изготовить модели любой сложности, в том числе, с оригинальным оформлением. Широкая цветовая палитра всех изделий позволяет с легкостью обустраивать жилье.

Что еще учесть при выборе

  • Дизайн и стиль помещения;
  • Оттенок отделки;
  • Наличие дополнительных функций и их необходимость;
  • Размер изделия, его ширину и высоту;
  • Нюансы обслуживания и ухода;
  • Комплектацию – уголки, заглушки и иные детали.

Зная все это, вы без проблем найдете оптимальное решение для своего дома.

Виды плинтусов под кабель

Выделяются два вида лотков для проводов:

  1. Изделие имеет углубление на лицевой стороне. В него укладывается кабель. После чего канавка закрывается компактной крышкой. Ее быстро можно снять и вернуть обратно. Хороший вариант на случай, если в дальнейшем будет добавляться новая проводка, а снимать весь плинтус целиком не хочется.
  2. Изначально на стену крепится только лоток. На него фиксируется провод. На конструкцию надевается массивная лицевая крышка. Сборка получается более прочной и капитальной. Подходит для семей с маленькими детьми, ведь добраться до кабелей не так уж и просто.


Конструкция плинтуса Arbiton с лицевой крышкой

Последний штрих — установка декоративного порожка

Порожек практически готов к установке – в нем уже сделаны необходимые отверстия. Остается только примерить его на месте, отрезать лишнюю длину и просверлить в полу монтажные отверстия.

В комплекте с порожком идут шурупы и пластиковые пробки, с помощью которых он и устанавливается.

Не скажу, что плинтус – главная деталь оформления интерьера, но неправильно подобранный он может свести к нулю все усилия дизайнера, а неправильно установленный – принести проблемы для хозяина квартиры в виде деформации напольного покрытия, обнажения стыков, проникновения различной вредной живности и других неприятных моментов.

Поэтому не будет лишним перед работой по монтажу плинтуса еще раз прочитать об основных технологических этапах его установки

Мастеркласс провела Ирина Шандрук специально для bydom.ru. Успехов в работе!

Как быть с углами?

Работа с наружными углами

Если стена имеет внутренние углы, необходима стыковка с продольными плинтусами с помощью специальных элементов. Планка прикладывается к примыкающей стене и стыкуется с упорной планкой внутреннего угла. Одну сторону «внутреннего угла» нужно вставить в торец плинтуса, а другую прижать плинтусом с другой стены.

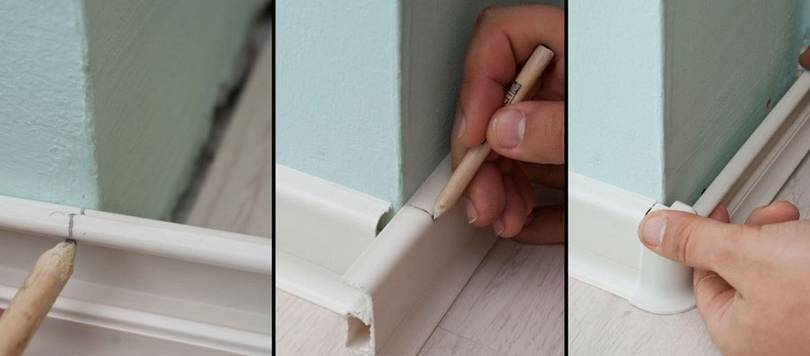

Если требуется переход к внешней части от внутреннего угла, то:

  1. На лицевой стороне наружного и внутреннего соединения отмечается положение внутреннего упора.
  2. Оба элемента прикладываются друг к другу, и определяется приблизительное расстояние между меткой.
  3. По намеченным размерам отрезается часть планки с кабель-каналом, прибавив по 2-3 мм с обеих сторон на возможные зазоры. Это будет каркас, на котором будут закреплены другие части.
  4. После этого на отрезанную часть устанавливаются внутренний и наружный элементы.

Бывают также ситуации, когда нужно соединить наружные углы. Для этого оба плинтуса подрезаются, чтобы до торцевого соединения не хватало 3 мм. Затем к стене крепится прилегающая планка так, как было описано выше. Далее в канал укладывается кабель, фиксируется, и прикладывается декоративная деталь. Угловое соединение вставляется в одну сторону плинтуса, а другая вводится в паз. После этого планка защелкивается по всей длине.

При монтаже угловых соединений главное – это правильно рассчитать не только количество планок, но и соединительных элементов. Оставляйте комментарии: делитесь мнением о статье, добавляйте замечания, расскажите о своем опыте!
