Тёплые полы водяные: монтажные схемы, способы укладки, правила монтажа

Монтажная схема по бетонному основанию

Схема водяного теплого пола по бетонному основанию

Устройство водяного тёплого пола с бетонной стяжкой

Установка водяного отопления по бетонному основанию содержит несколько «слоев пирога».

Слой теплоизоляции

Укладывается на очищенное основание, если оно имеет большие неровности, то предварительно следует сделать стяжку. Желательно использовать пенобетон, он сокращается непродуктивные тепловые потери. Толщина теплоизоляции должна быть более трех сантиметров, плотность теплоизоляции не менее 35 кг/м3.

Слой теплоизоляции

Рекомендуется закладывать в схему пенопласт или прессованную минеральную вату повышенной физической прочности. В реализации есть специальные маты для систем водяного обогрева пола, они имеют установленные фиксаторы, которые намного облегчают процесс укладки труб. Если помещение большое, то толщина изоляции увеличивается.

Укладка труб

Крепление труб теплого пола

В среднем на квадратный метр помещения понадобится приблизительно пять погонных метров при шаге 20 см. Эти показатели могут изменяться с учетом расчетной мощности отопительной системы.

Укладка труб

После соединения всех участков нужно в обязательном порядке провести гидроиспытания герметичности соединения. Для этого один конец трубы заглушить, а ко второму присоединить водяной насос. Давление воды во время испытаний должно в два раза превышать рабочее. Такие испытания позволят своевременно обнаружить и устранить места протечек.

Демпферная лента для теплого пола

Демпферная лента и изоляционная пленка

По контуру помещения предусматривается демпферная лента, которая компенсирует тепловые расширения верхней цементной стяжки. Между контуром труб и стяжкой на схеме предусматривается слой гидроизоляции. В этих целях можно использовать дешевую полиэтиленовую пленку толщиной не менее 30 мкм.

Поверх гидроизоляции укладывается металлическая или пластиковая сетка для армирования.

Изоляционная пленка и сетка

Толщина стяжки 3–10 см выше поверхности труб. Стяжка делается обычным способом, можно использовать мокрый или полусухой материал. После остывания устанавливается финишное половое покрытие.

Стяжка над водяным тёплым полом

На схеме рисуются все слои теплого пола с указанием материалов изготовления и линейных параметров.

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Классическое устройство водяного пола

Чтобы смонтировать трубы на поверхности пола необходимо выбрать один из трех способов их устройства:

  • Бетонная стяжка. Трубы достаточно объёмны, поэтому их нельзя покрывать плиточным клеем. Для их закрепления используется бетонная стяжка, которая должна заливаться на высоту не меньше чем на три сантиметра над поверхностью трубы.
  • Пенополистирол. Этот метод менее популярен из-за большей трудоёмкости. При его применении в пенополистироле необходимо вырезать пазы. Делать это придется вручную. Затем в пазы укладывают сами трубы, поверх которых заливается стяжка.
  • Деревянные пазы. Этот самый трудоёмкий способ иногда используют в жилищах с деревянными полами. Набивая на пол доски, создают жёлоб такой формы, которая нужна для размещения труб.

А теперь представьте, какова цена ошибки при выполнении расчета или выборе схемы монтажа подогреваемого пола, если он устроен с помощью бетонной стяжки. Придется частично или даже полностью демонтировать саму стяжку.

Безусловно, пострадает и внутренняя отделка помещения. Поэтому относиться к каждому этапу работы следует со всей ответственностью.

Варианты укладки труб

От способа укладки зависит расход материалов и количество тепла в помещении. Существует три основных приема размещения труб на полу:

  • «змейка»;
  • «улитка»;
  • комбинированный.

Варианты укладки труб

Укладка «змейкой» отличается простотой проектирования и монтажа, что обуславливает его широкое распространение. Змеевидный способ расположения труб идеален для помещений с малыми теплопотерями, промышленных объектов, требующих круглогодичного отапливания.

Укладка трубы змейкой

Но такая схема размещения источников тепла может привести к температурным перепадам на различных участках пола, что скажется на степени комфортности и возможности превышения отдельными зонами допустимых СНиП значений, согласно которым температурный максимум для отапливаемых напольных покрытий в местах постоянного нахождения людей составляет +25°С, периодического + 32°С. Для уменьшения эффекта неравномерности прогревания при проектировании на заходы и выходы нагревательных контуров теплоносителей накладывается ряд ограничений:

  • максимальный температурный перепад составляет не более 5 °С, большие значение способ уровнять не может;
  • максимальная мощность отопительной системы составляет 80 Вт/м².

Укладка труб теплого пола “улиткой”

Более сложным в расположении теплоносителей представляет собой способ «улитка», иногда называемый спиралью или «ракушкой». Несмотря на более трудоемкое исполнение и требуемую точность проектировочных расчетов, этот метод отличается однородным распределением температурного поля по всей поверхности пола. Это достигается путем попеременного размещения прямых и обратных труб. Уравнивание температур осуществляется за счет поверхностной строительной стяжки бетона, рекомендуемая толщина которой 3-5 см, или пластин алюминия, размещаемых на теплоносителях сверху. Монтаж «ракушкой» способствует снятию температурного разрыва от 10 до 25°С и равномерному распределению температуры по всей площади.

Вариант укладки труб

Комбинированный способ представляет собой совмещение разных методов укладки на больших площадях. Значительные поверхности покрытия делят на зоны, в которых производится монтаж утепляющих материалов согласно расположению участка – у окон, входных дверей и наружных стен трубы размещаются змейкой, а по центру комнаты – «ракушкой».

водяной теплый пол

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Способы укладки водяного теплого пола

Перед тем, как приступать к монтажу труб, нужно выполнить расчет теплого пола и составить схему их укладки, чтоб обеспечить нужную теплоотдачу с учетом теплопотерь. При этом необходимо учитывать такие правила:

  • в местах, где постоянно стоит мебель, техника, закрывающая пол, трубы не прокладываются
  • температура теплоносителя не должна превышать 55⁰, а разница температур на входе и выходе 5-10⁰
  • оптимальный шаг укладки труб при умеренном климате и хорошей теплоизоляции помещения — 15 см, в условиях сильных морозов его можно уменьшить до 10 см, а если теплый пол используется для вспомогательного отопления — увеличить до 30 см
  • для поддержания нужного давления в системе длина контура из труб диаметром 16 мм не должна превышать 100 м, а 20 мм — 120 м
  • если укладывается несколько контуров, разница длины между ними должна быть не больше 15 м
  • минимальный радиус изгиба трубы должен составлять 5 ее диаметров

Схемы укладки

Существует несколько основных схем укладки труб и их разновидностей:

  • «Улитка» (по спирали)
  • «Змейка» (петлями)
  • Комбинированные

При укладке по спирали трубы, по которым подается горячая вода от котла и возвращается охладившаяся вода из системы, проходят по всей площади комнаты параллельно друг другу. При этом помещение прогревается максимально равномерно. Для комнат, в которых одна из стен выходит на улицу, лучше применять сдвоенную спираль: одна спираль, поменьше, укладывается возле холодной стены, вторая на всей оставшейся площади. Плюсы:

  • обеспечивается равномерный прогрев
  • снижается гидравлическое сопротивление
  • меньше расход труб
  • более плавный изгиб позволяет укладывать трубы с меньшим шагом

Минусы:

  • требуется сложное проектирование
  • процесс укладки более трудоемкий

Возможно несколько вариантов укладки змейкой. Если первый виток проходит по периметру, а внутри него располагается одинарная змейка, половина комнаты станет хорошо прогреваться, а под полом на другой половине будет постоянно циркулировать остывшая вода. Когда помещение разделено на функциональные зоны, в которых допустима разная температура, такая схема подойдет. Если нужен более равномерный прогрев, можно использовать двойную змейку, чтоб по всей площади подающая и возвращающая труба шли параллельно. Еще один вариант — угловая змейка — подходит для угловых помещений с двумя наружными стенами. Плюсы:

Минусы:

  • перепады температуры
  • при частом шаге укладки трубы будут ломаться из-за крутого изгиба

Более сложные, комбинированные схемы, когда витки имеют форму петель, но местами изгибаются под прямым углом, а их длина постепенно уменьшается, используются в помещениях с несколькими холодными стенами. Схема разрабатывается так, чтоб подающий контур проходил ближе к наружным стенам, а по мере удаления от них температура теплоносителя снижалась. Еще один способ более интенсивного обогрева краевых зон — уменьшение шага укладки в них.

Способы монтажа и фиксации труб

Трубы водяного теплого пола монтируются в бетонную стяжку, при этом для их фиксации к основанию могут использоваться:

  • монтажная сетка и крепеж
  • маты из формованного пенополистирола или плиты с пазами
  • пазы деревянного чернового пола

При укладке в стяжку под трубами прокладываются слои гидроизоляции, утеплителя и пароизоляции, затем монтажная сетка. К ней трубы крепятся с помощью полиамидных стягивающих хомутов, стальной крепежной проволоки, специальных фиксаторов, используемых в комплекте со степлером. Крепление проволокой не должно быть жестким, глухим.

По периметру на всю высоту будущей стяжки обязательно прокладывается демпферная лента. помещения большой площади и сложной формы разбиваются на несколько участков, между которыми тоже делаются деформационные швы.

Сетку для армирования стяжки желательно укладывать поверх труб для более равномерного распределения нагрузки на них. Толщина стяжки над поверхностью плит может составлять 3-5 см, под плитку, керамогранит делается более толстая стяжка, чем под ламинат, линолеум. Включение системы можно производить только после полного высыхания бетона.

Если монтаж труб осуществляется в пенополистироловых матах с бугорками или плитах с пазами, они выполняют роль утеплителя, монтажная сетка тоже не нужна, рельеф основания способствует надежной фиксации труб. Для монтажа труб в пенополистироловые или деревянные плиты с пазами под них укладываются алюминиевые пластины для равномерного распределения тепла, в них тоже есть пазы для фиксации. Поверх труб может заливаться стяжка или укладываться выравнивающий слой листовых материалов.

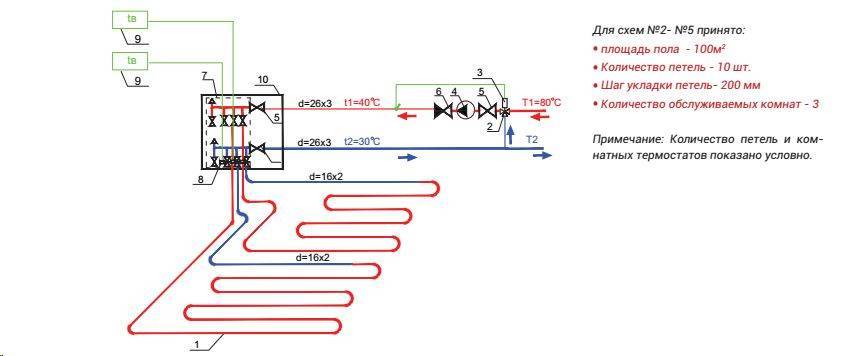

От смесительного узла

Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.

Подключение водяного теплого пола от смесительного узла

В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.

Последовательность действий при укладке пола

  1. В том случае, когда выбор сделан в пользу бетонного способа, монтажные работы начинают с укладки теплоизоляционного слоя. Затем по периметру комнаты крепят демпферную ленту и настилают полиэтиленовую пленку.
  2. За ними следует монтаж арматурной сетки, необходимой для надежной фиксации труб. Для этого потребуются пластиковые хомутики. Чтобы дополнительно защитить компенсационные швы, используют гофрированную трубу. С целью придания большей прочности укладывают еще один слой арматурной сетки, располагая его поверх труб системы.
  3. Если в качестве основной схемы укладки выбрана «змейка» или спираль (см. фото), тогда на один «квадрат» потребуется около 5 метров трубы. Важнейшим параметром является шаг укладки водяного теплого пола – от него зависит величина тепловой нагрузки, которую в состоянии будет обеспечить система, а также равномерность обогрева напольной поверхности. Обычно он составляет от 50 до 600 миллиметров. Чаще всего шаг равен 150, 200 или 300 миллиметров.
  4. Технология укладки теплых водяных полов предусматривает, что после завершения монтажа, в обязательном порядке необходимо выполнить гидравлические испытания вне зависимости, кто трудился над созданием системы – профессионалы или работа делалась собственными силами. Своевременно проведенная проверка позволяет обнаружить наличие повреждений труб или некачественную установку. Осуществляются испытания в течение минимум 24 часов, при этом давление в системе должно быть 3-4 бара.
  5. Если тестирование труб для теплого пола завершилось успешно, всю поверхность нужно залить стяжкой (подробнее: “Укладка теплого пола в стяжку: основные правила”), благодаря которой тепло при обогреве будет равномерно распространяться по площади помещения. Бетонная стяжка для водяного теплого пола должна распределиться таким образом, чтобы ее высота над трубами не превышала 15 сантиметров, а под трубами составляла не менее 3-х сантиметров. Следует учесть, что при обустройстве теплого водяного пола им нельзя пользоваться, пока раствор полностью не высохнет. Обычно на это потребуется около месяца, но время высыхания стяжки напрямую зависит от ее толщины.
  6. При включении системы, ее температуру необходимо повышать постепенно. Обычно на третьи сутки теплые полы набирают нужную для обогрева тепловую мощность, позволяющую жильцам чувствовать себя в доме комфортно.

В заключение

Теплые полы – это решаемая задача для любого желающего, которые хотят жить в комфортных условиях. Если это небольшое помещение, то проблема небольшая, а если хочется сделать такое отопление во всех помещениях (жилых), то придется изрядно повозиться, применив различные типы укладок, чтобы система отопления работала с высокой эффективностью.

Естественно, что «мокрые» технологии не всем нравятся и этому есть множество причин, но они зачастую более экономичные, как по средствам, так и по затратам энергии. Вполне очевидно, что деревянные системы (сухие), не отличаются высокой теплоотдачей, а это означает, что для получения оптимальной температуры на поверхности необходимо поддерживать более высокую температуру теплоносителя. Если говорить о системах отопления, замурованных в стяжку, то это наиболее эффективные системы, тем более, если в качестве напольного покрытия используется плитка для пола. Именно поэтому, полы с подогревом делают в ванных комнатах, на кухне, в прихожей, но ни в коем случае в других комнатах, если в качестве напольного покрытия применяется ламинат, например. В таких комнатах лучше сделать утепленные полы, используя различные теплоизоляционные материалы, даже в том случае, если основанием служит стяжка.
