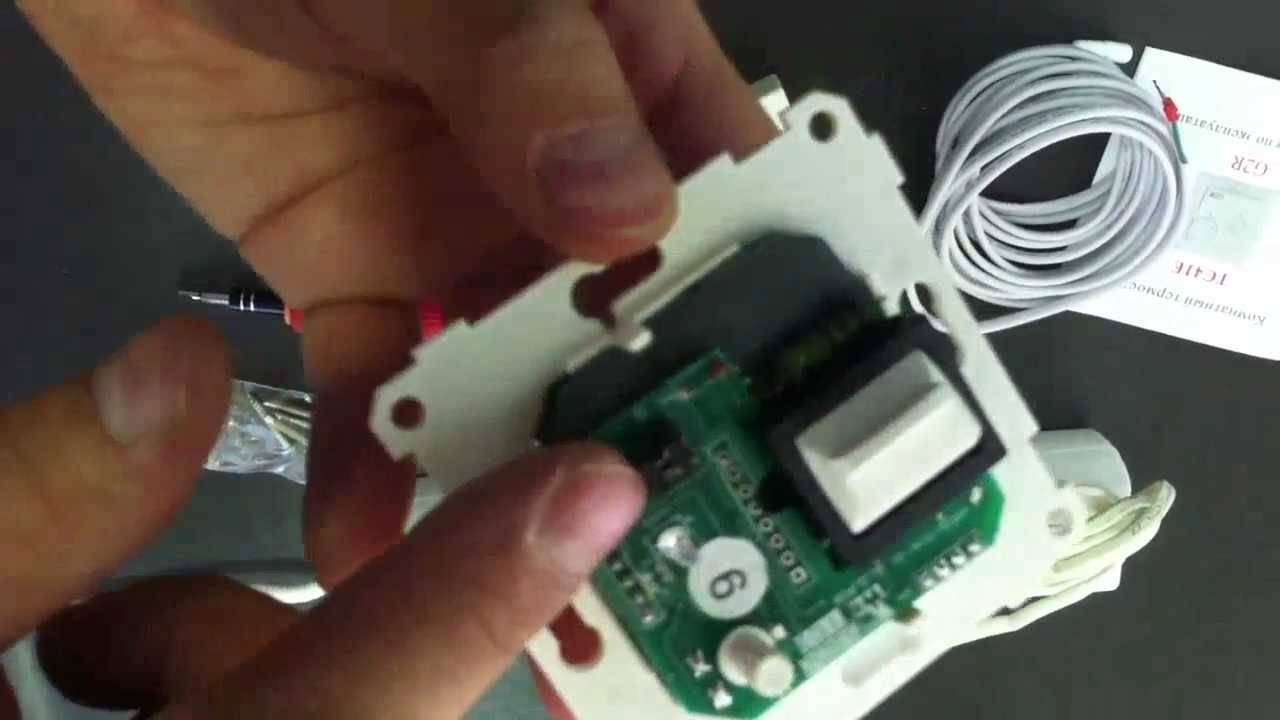

Настройка терморегулятора теплого пола

Виды терморегуляторов

Существует три вида теплых полов:

• Инфракрасные.
• Электрические.
• Водяные.

Ключевым элементом в этих системах является терморегулятор (термостат). С его помощью вы сможете регулировать абсолютно все параметры работы системы. Устройства бывают электрические, программируемые и механические (последние практически не используются). При помощи специального датчика оператор может задавать время включения и выключения теплого пола или же менять температуру в каждом помещении.

Монтаж устройства осуществляется классическим навесным способом или при помощи специальной монтажной коробки. Для подключения датчика используется электрическая сеть со стандартными параметрами.

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

• котёл;
• насос;
• расширительный бак;
• коллекторы для радиаторов и тёплого пола;
• радиаторы;
• трубы.

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Узнайте максимальную и оптимальную температуру теплоносителя в напольной системе отопления.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

Унибокс — устройство, виды и принцип работы, преимущества использования, монтаж своими руками.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка.  Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб — узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.

А если это датчик?

Если ломается датчик температуры, то хотя вся отопительная система и продолжает работать, терморежим перестает переключаться автоматически, а это вызывает перерасход электроэнергии.

Регулятор температуры

Как проверить, исправен ли датчик?

• Датчик отсоединяется от термостата.
• Не доставая датчик с его места, проверяется его сопротивление.

По сути термодатчик является резистором, который должен иметь какое-то определенное сопротивление. Следует помнить, что сопротивление этого прибора имеет от температуры прямую зависимость. Этот параметр в датчике также можно замерить мультиметром, а в некоторых регуляторах (в частности цифровых) нужные показатели сами высвечиваются на дисплее.

Термодатчик обычно устанавливают в гофрированной защитной трубке, что облегчает к нему доступ, если понадобится ремонт своими руками. Вынув неисправное оборудование из этой трубки, и отметив место, где оно стояло, датчик заменяют новым. Если возникает неисправность, его можно заменить даже при заливаемых полах, поскольку специальная защитная трубка, в которой он установлен, выходит наружу. Однако чтобы до нее добраться, придется, тем не менее, повредить стену.

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт

Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля. Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Как установить датчик температуры теплого пола своими рукамиДля создания комфорта и уюта как в частных домах, так и в квартирах применяется электрический подогрев пола. Чтобы система теплый пол работала в автоматическом режиме, а также была экономичной, необходима установка и подключение дополнительного надёжного электронного оборудования, поддерживающего температуру в заданном режиме. В качестве этого оборудования выступает регулятор температуры и термодатчик. Перед тем как установить их, рекомендуется разобраться в принципе работы, а также усвоить основные приёмы подключения и монтажа.

Схемы подключения

Водяной тёплый пол чаще выступает как дополнительный источник тепла. Он в основном объединяется с общей отопительной системой или с горячим водоснабжением. Именно от способа подключения зависят особенности регулировки тёплых полов.

Есть несколько схем подсоединения водяных греющих устройств.

Комбинированная

Популярный и технологически оправданный метод — комбинированное отопление, включает себя радиатор и систему тёплых полов. Однако, для обустройства данной конструкции нам потребуется:

• котёл;
• насос;
• расширительный бак;
• коллекторы для радиаторов и тёплого пола;
• радиаторы;
• трубы.

Важно правильно объединить разные отопительные приборы, чтобы они эффективно функционировали. Основные способы соединения радиаторов с тёплыми водяными полами в единую конструкцию:

1. Параллельное подсоединение коллекторного узла к отопительной системы. Врезаются контуры в магистраль до батарей. Циркуляция жидкости обеспечивается насосом.
2. Подключение по кольцам, первичным или вторичным. Трубопровод, при укладке образует кольца, они врезаются в систему подачи в нескольких местах. Температура теплоносителя зависит от удалённости змеевика от источника тепла.
3. Подсоединение к компланарному коллектору, к крайней его точки. Движется вода в контуре за счёт работы общедомового насоса, размещённого в генераторной. При этом тёплый пол имеет приоритет при подаче горячего теплоносителя.
4. С применением гидравлического распределительного узла — отличный вариант: если нагревательных устройств несколько, при разнице в длине петель пола и расходе воды в них. В этой схеме так же не обойтись без компланарного коллектора.
5. Локальное подключение контура через унибокс по параллельной схеме. Подходит для помещений имеющих небольшую площадь: ванная комната, коридор.

Подключение к радиатору

Распространённый способ подпитывания тёплых полов от радиаторов. При такой схеме, температура жидкости в водяном полу напрямую связана со степенью её нагрева в радиаторе.

Для сооружения данной системы нужна магистраль, у которой есть подача с обраткой, а также трубы пола и унибокс. Так как, вода в батареи нагревается до 80 градусов, то петли пола рекомендовано подсоединять к обратке.

От котла

Это простой вариант — установленный котёл предназначен только для обогрева воды для тёплого пола, поэтому никакие регуляторы не нужны.

При наличии современного газового котла, он способен сам регулировать температуру, достаточно установить требуемый показатель на панели. Даже при двухконтактной системе, когда котёл осуществляет нагрев воды для батарей и тёплого пола, значения для каждого устройства легко отрегулировать автоматикой котла.

При использовании котла, который работает от твёрдого топлива, требуется наличие компенсаторного бочка. Уровень температуры и давления регулируется за счёт установки на бочке узла безопасности, который состоит из манометра, клапана для выпуска воздуха и терморегулятора.

К сведению! На функционирование водяного тёплого пола влияет схема укладки труб – узнайте какие бывают схемы укладки, а так же способы подключения теплых полов. При «змейке», прогрев будет не равномерный, с холодными и горячими участкам. При размещении контура по схеме «улитка», равномерный прогрев обеспечен.

Монтаж терморегуляторов

Монтаж терморегуляторов можно разделить на два способа в зависимости от типа терморегулятора — встраиваемого или накладного. Накладные требуют меньше нарушений целостности стены, но бОльше выделяются. Встраиваемые терморегуляторы выступают из стены меньше, но для их установки надо штробить стену.

Монтаж накладных терморегуляторов

Монтаж накладных терморегуляторов (модели Д-130, Д-132) необходимо начать, прорубив на полу штробу, где будет располагаться датчик температуры пола. Его необходимо поместить в гофрированную трубку (радиус 8 мм и больше). Один из концов трубки для предотвращения попадания туда бетонного раствора заглушают, другой конец протягивают до монтажной коробки или, если она еще не помещена на стену, в то место, где будет производиться ее монтаж. Обычно монтажная трубка переходит с пола на стену при помощи двух изгибов: первый делается в плоскости стены, второй в плоскости пола.

Чтобы иметь возможность легкого доступа к датчику температуры пола, нужно выбирать радиус изгиба трубки как минимум 50 мм. Только в этом случае при повреждении системы теплый пол не придется заново проводить монтаж терморегуляторов и всей системы обогрева.

Трубку с датчиком нужно закрепить между двумя линиями кабеля, зафиксировав ее посередине между ними. Обычно расстояние от стены до того места, где будет расположен датчик, составляет 0,5-1 м.

Для открытия монтажного короба аккуратно поддевают ручку регулятора температуры, отворачивают винт, спрятанный под ней, и снимают крышку короба. Подключают провода в согласовании с монтажной схемой. Закрывают крышку терморегулятора, возвращают крепежный винт на место и убеждаются в том, что ручка регулятора легко перемещается из одного крайнего положения в другое.

После этого монтаж терморегуляторов можно считать законченным и переходить к следующим шагам установки системы обогрева Devi.

Монтаж встраиваемых терморегуляторов

Монтаж встраиваемых терморегуляторов (модели DEVIreg Touch, Д-531, Д-532, Центральное устройство управления Devilink) производят, помня о том, что прибор должен располагаться на высоте 0,8-1,5 м от уровня пола. При этом расстояние от терморегулятора до открытых окон или дверей не должно быть меньшим, чем 0,5 м. Нельзя устанавливать терморегулятор в месте воздействия на него прямых солнечных лучей, а также на поверхностях стен, которые граничат с улицей.

Установку терморегуляторов начинают, нажимая на защелки с обеих сторон устройства. Это нужно для того, чтобы открыть верхнюю панель терморегулятора. После этого снимают декоративную рамку прибора.

Выполнив эти действия, терморегулятор подключают в соответствии с имеющейся в инструкции монтажной схемой.

Вам нужно выбрать тип датчика для измерения температуры. Это могут быть датчик температуры пола, датчик температуры воздуха или оба вида датчиков сразу. При установке системы обогрева под деревянный пол следует помнить, что внутри деревянного покрытия температура будет на 10°C выше, чем температура его поверхности. Не забудьте поменять установки в меню терморегулятора в соответствии с выбранным датчиком.

Монтаж терморегуляторов заканчивают установкой передней панели и декоративной рамки.

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось , однако, напомним кратко:

• оптимальной считается температура поверхности пола 28С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-26С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 32С.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом

В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

Как работает терморегулятор

В первом случае, если для нагрева теплоносителя используется газ, жидкое или твердое топливо ставятся терморегуляторы для водяного теплого пола. Практически – это вентиль (термосмесительный клапан), которым увеличиваются и уменьшаются потоки горячего и охлажденного теплоносителя в контуре.

Схема работы термовентиля

В конструкциях, где для нагрева применяется электроэнергия, устанавливаются электрические терморегуляторы, которые увеличивают и уменьшают величину проходящего электрического тока. Чем выше ток, тем больше температура обогревающего кабеля или пленки.

Задача терморегуляторов – поддерживать температуру теплоносителя на установленном уровне, что обеспечивает комфортные условия для жизнедеятельности, экономичный расход топлива или электроэнергии. Регулировка температуры может осуществляться механически, вручную или с использованием приборов автоматики.

Люди могут отсутствовать на отапливаемых объектах, уснуть, просто забыть подкорректировать механический терморегулятор теплого пола. Приборы автоматики исключают человеческий фактор. На графике ниже показано, как четко и своевременно терморегулятор корректирует температуру, поддерживая ее установленный уровень.

Временной график нагрева и расхода энергии

Только на первоначальном этапе, при включении, для достижения установленной температуры 20 минут расходуется электроэнергия. Потом в течении 27 минут температура снижается на 3 градуса, автоматика подключает сеть на 6 минут, и температура повышается до установленного значения.

Такие циклы, 6 минут в работе и 27 минут отключения, продолжаются на протяжении всей работы оборудования, до полного отключения. Это обеспечивает стабильный и экономичный режим работы системы теплых полов.

Для того чтобы сделать правильный выбор, надо детально изучить, как работают терморегуляторы в системе отопления и особенности конструкции различных моделей.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0оC до +45оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Как выбирать терморегулятор для водяного теплого пола — Школа пола

Добиться максимального комфорта в доме или квартире без отопления не получится. Поэтому сегодня есть достаточно систем, которые дают возможность это сделать.

Теплые полы с водяным контуром — одна из систем. Для их нормальной работы необходимо установить на трубопроводы соответствующее оборудование, которое позволит контролировать нагрев теплоносителя в зависимости от температуры в комнате.

club/teplyi/497-sistema-vodyanogo-teplogo-pola»>Теплые полы с водяным контуром — одна из систем.

Для их нормальной работы необходимо установить на трубопроводы соответствующее оборудование, которое позволит контролировать нагрев теплоносителя в зависимости от температуры в комнате.

Терморегулятором (термостатом, регулятором) называют оборудование, благодаря которому осуществляется регулировка температуры водяного теплого пола в заданном пользователем значении. Вместе с ним используют также датчики температуры пола и воздуха. Подача теплоносителя регулируется специальным прибором — сервоприводом.

Сегодня найти необходимые терморегуляторы для водяного теплого пола не составляет труда, их ассортимент достаточно широк.

Отличаются они по:

• типу используемой автоматики;
• функциональности;
• мощности;
• монтажу.

Тип автоматики:

• механический;
• дистанционный, например, пульт управления;
• электронный;
• электронно-программируемый.

По функциональным возможностям регулятор может быть с:

• датчиком температуры воздуха;
• датчиком температуры гидравлического контура;
• датчиками воздуха и водяного контура одновременно.

Мощность может быть 600 Вт, 2 кВт, 3 кВт и более.

Регулировка водяного теплого пола происходит в автоматическом режиме, основываясь на показаниях индикаторов температуры пола и воздуха.

Устройства могут монтироваться снаружи и внутри оборудования.

Схема разводки и установки регулятора

• максимальная t˚C гидравлических полов для обогрева помещений + 60˚С;
• по способу монтажа приборы делятся на настенные и щитовые. Первые устанавливают непосредственно возле источника электроэнергии и чаще всего используют в быту, у вторых цена дороже, а для работы им нужен отдельный щиток;
• стоимость приборов контроля зависит от габаритов, функционального набора и температурного диапазона.

Виды терморегуляторов

1. Механический термостат считается самым дешевым и самым простым в использовании. Несложное устройство в том случае является его достоинством. Регулировка теплых водяных полах осуществляется вращением поворотного колесика.

Термостат защищает комнату от перегрева, автоматически включая и выключая систему водяного отопления пола. Недостаток – нет возможности программировать устройство, поэтому температуру необходимо менять своими руками несколько раз в сутки.

систему водяного отопления пола

. Недостаток – нет возможности программировать устройство, поэтому температуру необходимо менять своими руками несколько раз в сутки.

Электронный регулятор оснащается цифровым дисплеем и кнопками управления, делая его более комфортным, чем механический вариант.

На нем установлены датчики температуры воздуха и воды. Благодаря программируемому блоку, появилась возможность устанавливать температуру на день или неделю.

Термостат позволяет отслеживать температуру гидравлического пола и воздуха, а так же контролировать и экономить потребление электроэнергии. На каждый прибор предоставляется инструкция, позволяющая быстро произвести все регулировки.

Выбирая оборудование для регулирования нагрева пола с гидравлическим контуром, следует учитывать условия проживания, цели и собственные предпочтения.

Важно

Есть несколько способов, как регулировать температуру водяного теплого пола – нетрадиционный и традиционный.

Простой и дешевый способ регулировки нагрева в гидравлическом контуре. После монтажа распределительного коллектора и заполнения системы останется только позаботиться о контроле над температурой теплоносителя.

Тогда контролировать включение/выключение насоса можно через термореле, на котором следует установить t=35˚С. Этого достаточно для правильно сделанного пола с теплоизоляцией. Если на входе будет t=70˚С, благодаря остыванию контура и инерции нагрева, температура на поверхности пола будет наиболее комфортной.

Его суть заключается в автоматической регулировке нагрева контура пола

Модуль собирается на трехходовом клапане, причем неважно ручном или автоматическом

Насос во время работы добавляет в контур теплоноситель из подачи благодаря трехходовому клапану. Регулировка нагрева происходит через установленный термостат.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.
