Основные виды бетона и их свойства

Виды бетонов по типу вяжущего вещества

По виду основного вяжущего вещества классифицируют бетоны.

Среди них выделяют:

1. Цементные. На основе цемента различных марок, самый распространённый и востребованный вид бетонных смесей. Их используют для внутренних и наружных строительных работ. Востребованные марки бетона, изготовленные на основе портландцемента.
2. Специальные. В зависимости от назначения в цементные смесей добавляют разного рода наполнители, к примеру, металлическую мелкодисперсную стружку для прочности. Добавление магнезита повышает жароустойчивость, барита увеличивает защитные свойства материала от проникновения рентгеновского, радиационного излучения.
3. Железобетон. Армирование бетонных конструкций металлом.
4. Шлакощелочной. Изготавливают из шлакощелочного цемента, в состав которого входит измельченный шлак. При добавлении щелочных компонентов, происходит химическая реакция между алюмсиликатами, глинистыми компонентами. Пор техническим характеристикам, морозостойкости, водонепроницаемости, прочности превосходит бетон на основе цемента. Утилизируются отходы производства, шлак. Перспективное направление развития строительной отрасли.
5. Пенобетон. Вспененная цементная смесь, с добавлением песка, воды, строительного фиброволокна. Отличается низкой теплопроводностью, хорошими показателями влагостойкости. Различают конструктивный, теплоизоляционный пенобетон, соответственно маркируется.
6. Газобетон. Пористый материал, изготавливается методом автоклавирования. Низкая теплопроводность, но может впитывать влагу.
7. Фибробетон. Насыщение цементной смеси фиброволокном придаёт ему дополнительную прочность. Происходит этот процесс за счёт скрепления всех компонентов между собой множеством мелких волокон.
8. Арболит. Блоки изготовленные на основе цемента и стружки дерева. Теплый материал, но впитывает влагу.
9. Кевларобетон. Изготавливается на основе мраморной, граничной крошки, полиэфирных смол, жидкого стекла с добавлением катализатора. Получается имитация натурального камня. Либо по технологии на основе цементных окатышей, с использованием гравитационной бетономешалки.
10. Полимерцементный. К цементу добавляют полимерные наполнители, смолы. Бетонная смесь приобретает дополнительную прочность, отличаются высокой водонепроницаемостью.
11. Гипсовый. Используется для отделочных внутренних строительных работ. Добавление пластификаторов, фибры, других компонентов повышает прочность, влагостойкость.
12. Силикатный. Делают на основе кремнезёма, гидрата оксида кальция. Автоклавная высокотемпературная обработка повышает прочность.

Универсальные свойства бетонной смеси в том, что в зависимости от состава компонентов, добавок получают материалы с широким диапазоном технических характеристик.

Виды

Современный рынок строительных материалов обладает обширным ассортиментом ячеистых бетонов, имеется огромное количество самых разных видов данного изделия. Между собой они подразделяются по технологии производства, типам пластификатора и вяжущего компонента, виду формирования, времени отвердения, огнестойкости.

По функциональному назначению

По такому разделению существует три типа ячеистого бетона:

• теплоизоляционный вид, показатель его плотности равен 450кг/м3, чаще всего используют для утеплительных работ (этот материал подходит для полов, чердаков, стен, крыш, производственных цехов);
• теплоизоляционно-конструкционный вид, показатель его плотности равен 900 кг/м3, чаще всего используют для установки фасадов (внутренних и наружных) либо стенных перегородок в невысоких строениях;
• конструкционный вид, показатель его плотности равен 1100 кг/м3, используют при монтировании несущих стен, а также плит для перекрытия.

Ячеистые бетоны с легкостью способны заменить любые аналогичные строительные материалы при возведении невысоких либо каркасных домов. Подобный выбор помогает сэкономить ресурсы при строительстве практически в два раза.

ГАЗОБЕТОН

Газобетон изготавливается из смеси кварцевого песка, извести, воды, цемента, гипсового камня и алюминиевой пудры, выступающей в качестве катализатора появления ячеек. После смешивания состав помещается в камеру, где происходит реакция пенообразования. Далее частично застывшая масса перемещается в блок резки, где посредством ленточных пил она разрезается на блоки либо плиты. Изделия загружаются в специальное оборудование — автоклавную печь, где при температуре 185 происходит их твердение. Эта технология может быть реализована исключительно в заводских условиях, она обеспечивает лучшую среди всех видов ячеистых материалов прочность итоговых изделий.

Технические характеристики газобетона D500 (плотность 500 кг/м3):

• прочность — 2.5 МПа;
• усадка при высыхании — не более 0.26 мм/м;
• морозостойкость — F35;
• класс горючести — НГ (негорючий);
• коэфф. теплопроводности — 0.11 Вт/мК;
• коэфф. паропроницаемости — 0.2;
• объемное влагопоглощение — до 20%;
• класс экологичности — 2;
• вес м2 кладки — 240 кг.

Газобетон

Газобетонные стеновые блоки, согласно положениям ГОСТ №21520, производятся в стандартных размерах — ширина 600 мм, высота — 250 мм, ширина изделий может варьироваться в пределах 100-400 мм (100, 150, 200, 300, 375 и 400 мм). Отметим, что при одинаковой плотности газобетон будет всегда прочнее, чем пенобетон, за счет термозакалки на стадии производства.

Стоимость кубометра стеновых блоков составляет 60-90 долларов, в зависимости от производителя. Среди проверенных отечественных компаний выделим фирмы «Геркулес» и «Аерок».

 ПЕНОБЕТОН

Технология производства данного материала значительно проще, что позволяет изготавливать его непосредственно на строительной площадке либо в домашних условиях. В состав пенобетона входит цемент, песок, вода и химический пенообразователь. При этом пена приготавливается отдельно, и уже после подмешивается в готовый цементно-песчаный раствор.

Пенобетон более молодой стройматериал, он появился около 30 лет назад, тогда как дома из газосиликата возводятся уже свыше 70 лет. В прямом сравнении по эксплуатационным параметрам он проигрывает газобетону, однако стоимость пенобетона на порядок ниже — цена кубометра материала варьируется в пределах 50-70 долларов.

Технические характеристики пенобетона D500:

• прочность — 1.3 МПа;
• усадка при высыхании — 3-5 мм/м;
• морозостойкость — F25;
• коэфф. теплопроводности — 0.12 Вт/мК;
• коэфф. паропроницаемости — 0.14;
• объемное влагопоглощение — до 16%;
• класс экологичности — 2.

Кладка стены из пенобетона

Для кладки стен допустимо использовать пеноблоки плотностью не мене D500. Сама кладка выполняется с помощью специального клея, что является дополнительным преимуществом данных стройматериалов — расход клея меньше, чем цементно-песчаного раствора, также он обеспечивает отсутствие мостиков холода в стене. Качественным составом является клей для ячеистых блоков Bergauf Praktik. При стандартной толщине межкладочного шва в 2 мм его расход составляет 26 кг/м3 блоков. Реализуется клей в мешках объемом 30 кг, стоимость одного мешка — 280 рублей.

Плотность бетонных строительных материалов

Измерение прочности бетона портативным прибором.

На плотность бетонной конструкции влияет структура используемого раствора. У цементов различной маркировки встречается разная удельная масса. То же самое касается и щебня, у которого плотность зависит от размера зерен, а также типа материала. Плотность бетона оказывает прямое воздействие на его прочность. Чем выше свойство плотности, тем крепче получается итоговая работа.

Плотность раствора возрастает, если при его изготовлении равномерно разместить соответствующие заполнители. Увеличить данное свойство также способны вибрационные манипуляции с раствором во время его заливки.

Бетонные материалы с высокими показателями пористости не обладают нормальной плотностью, в связи с чем страдает их стойкость к химическим реакциям, перепадам температуры, а также уменьшается устойчивость к влаге и сырости, и как следствие, сокращается долговечность. Зато у таких бетонов отличные теплоизоляционные характеристики, чего не скажешь о строительных смесях с повышенной плотностью.

Производство бетонных и железобетонных работ в зимних условиях

При температуре ниже 0°С вода в бетонной смеси замерзает, реакция гидратации прекращается и бетон не отвердевает. Если к моменту замерзания бетон набрал определенную прочность, то после оттаивания он может достичь проектной марки. Минимальное значение прочности, что может быть допущено к моменту замерзания, называется критической прочностью. Эта прочность указывается в проекте, ее минимальное значение регламентируется СНиП.

Для обеспечения рационального температурно-влажностного режима отвердевания бетона применяют разные способы: безобогревное выдерживание бетона, искусственный подогрев и комбинированную выдержку.

Безобогревную выдержку бетона осуществляют путем применения метода термоса и химических добавок.

Для искусственного подогрева бетона используют электроэнергию, пар и теплый воздух.

Комбинированная выдержка является соединением отдельных методов.

Температура бетонной смеси, которая укладывается в опалубку при выдерживании бетона по методу термоса, должна отвечать установленной расчетом, при применении искусственного обогрева — быть не ниже +5°С.

Производство бетонных работ в зимних условиях требует соответствующей подготовки: предварительно определяют объемы работ и выбирают методы их выполнения; защищают грунт основания от промерзания и т.п.. При транспортировке бетонной смеси утепляют тару и прогревают ее перед загрузкой у нее бетонной смеси. Открытые поверхности бетона укрывают.

Перед укладкой бетонной смеси опалубку и арматуру очищают от снега и пыли. Арматурные стержни диаметром более 25мм., арматуру из прокатных профилей и большие залоговые части при отрицательной температуре воздуха ниже -10°С подогревают до положительной температуры.

Бетонирование монолитных конструкций с применением прогревания бетона необходимо проводить таким образом, чтобы исключить возможность возникновения значительных температурных деформаций. Для этого в определенных местах оставляют разрывы, которые заполняют бетонной смесью после охлаждения положенного раньше бетона к 15°С.

Укладка и уплотнение бетонной смеси

Основным требованием при бетонировании является послойная укладка бетонной смеси с тщательным уплотнением каждого слоя. Обновлять укладку бетонной смеси можно после достижения бетоном в районе рабочего шва прочности не менее 1,5 МПа. Массивные конструкции бетонируют слоями, толщину которых определяют по формуле:

h = Qt/F

где: h — толщина укладываемого слоя, м.;

Q — интенсивность подачи бетонной смеси, м3 /час;

F — площадь бетонной конструкции, м ;

t- максимальная длительность времени перекрытия ранее уложенного слоя, час.;

t = t1 – t2

где: t1 — промежуток времени между затвором и началом отвердевания цемента, час.

t2 — длительность транспортировки и укладки первой порции бетонной смеси, час.

Для обеспечения уплотнения укладываемого слоя, его толщину принимают не более 1,25 длины рабочей части внутреннего вибратора.

Колонны, стены и перегородки бетонируют ярусами. В пределах яруса бетонную смесь укладывают непрерывно, между ярусами устраивают рабочие швы. Высота яруса принимается 2-3 м.

В балки, прогоны и плиты перекрытий бетонную смесь укладывают, как правило, одновременно. В плитах толщина укладываемого бетонного слоя, составляет 12-25 см.

Арки и своды бетонируют в направлении от пят к замку, одновременно с двух сторон. При пролете более 15 м. бетонную смесь укладывают полосами, длина которых такая же как и продольной оси конструкции. Между полосами оставляют небольшие разрывы, которые заполняют через 5 — 7 дней.

В бетонные подготовки бетонную смесь укладывают широкими полосами между маячными досками сразу на всю высоту.

Основной способ уплотнения смеси — вибрация.

Сущность его заключается в том, что с помощью вибраторов вызывают колебательные движения частиц смеси. В итоге резко снижаются трение и сцепление между ними, смесь приобретает подвижность структурной жидкости, которая стремится занять наименьший объем. Частицы смеси укладываются плотнее в опалубку, выдавливая на поверхность пузырьки воздуха и воды.

В зависимости от способа влияния на бетонную смесь при ее уплотнении различают внутренние, внешние и поверхностные вибраторы.

Внутренние вибраторы наиболее эффективны, их рабочий наконечник при работе окунают в массу, которую уплотняют.

Внешние вибраторы, прикрепляют к опалубке и через нее передают вибрацию на бетонную смесь.

Поверхностные вибраторы устанавливают на уложенный слой смеси.

По мере бетонирования внутренние вибраторы переставляют из одной позиции на другую. Шаг их передвижения составляет 1,5 — 1,75 радиуса действия.

Поверхностные вибраторы переставляют, перекрывая уплотненный участок на 50 — 100 мм

Длительность вибрации для внутренних вибраторов 20 — 40 с; поверхностных 20 — 60 с; внешних — до 60 с.

При бетонировании бетонных и ж/б конструкций неминуемы перерывы в работе. Поэтому устраивают рабочие швы. При возобновлении бетонирования, поверхность ранее уложенного бетона необходимо очистить от грязи и пленки цементного молока, чтобы обнажить крупный заполнитель. На старом затвердевшем бетоне делают насечку. Очищенную поверхность обдувают сжатым воздухом и смачивают водой.

Непосредственно перед возобновлением бетонированрования на подготовленную поверхность наносят слой цементного раствора состава 1:3.

Требования к цементам для бетонов

Для большей части строительных работ используют цементный бетон, где в качестве вяжущего компонента используется портландцемент. Бывает еще и известковый, но его область применения ограничена в основном отделочными работами, которые делают «по старинке».

Виды портланцементов и их хранение

Видов портландцемента несколько — шлакопортландцемент, глиноземистый и пуццолановый. Все они немного отличаются по характеристикам, но для частного строительства подходит любой. Разница может сказаться только на времени схватывания: дольше всех не застывает шлакопортландцемент — до 12 часов, затем идет стандартный портландцемент — до 10 часов, а быстрее всех застывает глиноземистое вяжущее — не более 8 часов.

Цемент для бетона должен быть сухой, сыпучий и свежий

Цемент требователен к условиям хранения, и особенно к влажности. Для изготовления важных конструкций — фундаментов, перекрытия и т.п. желательно использовать свежий, недавно вышедший с завода. Уже через месяц он теряет до 10% свои свойств, а через 6 месяцев они ухудшаются на 30-35%. Потому, например, для заливки фундамента лучше брать его максимум двух недельной давности, и закупать незадолго до использования.

Хранить в сухом проветриваемом помещении. Если помещения нет, складывают под крышей или укутав от влаги несколькими слоями пленки

Обратите внимание — укутав, а не укрыв. И желательно не на землю, а на деревянный настил

Все дело в том, что при попадании влаги, даже в парообразном состоянии, цемент становится комковатым, что намного ухудшает характеристики бетона. При обилии влаги он просто становится камнем и использовать его нет никакой возможности. Потому о месте для хранения цемента позаботьтесь заранее.

Маркировка цемента

Какую марку цемента нужно брать, указывается обычно в рецептуре бетона. Она обозначается буквой М и цифрами, которые обозначают максимальную прочность бетона, которая может быть достигнута с этом вяжущим. Например, с цементом марки М400 максимально можно получить бетон марки М400, а также более низкие.

Далее идет буква «Д» и цифры, обозначающие количество примесей. М400 Д15, обозначает, что примесей в вяжущем 15%. Для строительных работ эта цифра не должна быть больше 20%.

Коэффициент водонепроницаемости

Водонепроницаемость бетона — это его способность не пропускать через себя воду под давлением, она неразрывно связана с морозостойкостью. Обозначается литерой W с коэффициентом от 1 до 20. Для увеличения водонепроницаемости в бетон на заводах вводят уплотняющие и гидрофобизирующие добавки или применяют в затворении смеси гидрофобный или напрягающий цемент.

Бетон с высоким коэффициентом водонепроницаемости позволяет без дополнительной гидроизоляции строительства подвалов в местах с высоким уровнем грунтовых вод, в том случае, если заливка стен и пола произведена профессионально без швов и перерывов. К тому же такой бетон долговечен — коэффициент морозостойкости у них высок, что идеально подходит для незащищенных конструкций, таких как бетонные дорожки, отмостки, ленты заборов, а так же, для свайных фундаментов на влагонасыщенных грунтах. Однако такой бетон недешев из-за высоких марок (с высоким содержанием цемента), особые условия так же требуются для того чтобы доставить и уложить его на объекте из-за быстрого времени схватывания.

Напоследок еще раз о том, от чего бетон может испортиться:

Во-первых, ни в коем случае не разбавляйте бетон водой при укладке. Жидкий бетон укладывается проще, чем твердый, но, нарушив водоцементное соотношение, Вы тем самым существенно снизите его марку, уменьшите его прочность.

Во-вторых, соблюдайте все необходимые условия перевозки бетона в миксере, время разгрузки, учитывайте погоду.

В-третьих, качественно уплотняйте смесь, оставленные из-за отсутствия вибрировании при укладке пустоты в бетоне, снижают марку бетона.

Удобоукладываемость бетонной смеси

Удобоукладываемость бетонной смеси зависит от способа ее уплотнения: трамбованием или вибрацией. В процессе уплотнения из бетона удаляется воздух, в результате чего достигается максимальная плотность бетонной смеси. Весь процесс уплотнения бетона направлен на преодоление двух видов сцепления:

• сцепления между отдельными частицами в бетоне;
• сцепления между бетоном и опалубкой и поверхностью арматуры.

Прочность готового бетона напрямую зависит от степени уплотнения бетонной смеси. При наличии пор в бетоне его прочность резко снижается. Так, 2% пор могут привести к снижению прочности на 10%, а 5% пор снижают прочность уже на 30%.

По своей природе поры в бетоне – это или пузырьки поглощенного воздуха, или пространство, оставшееся после удаления воды. Объем пор, оставшихся после удаления воды, зависит от водоцементного соотношения в бетонной смеси. Количество воздушных пор зависит от гранулометрического состава мелкого заполнителя, то есть, от крупности песка.

По удобоукладываемости бетонные смеси делятся на три вида: подвижные (П), жесткие (Ж) и сверхжесткие (СЖ). Оценка удобоукладываемости бетонной смеси производится на основании показателей:

• для подвижных смесей – показатель подвижности. Это оценка по осадке конуса ОК (в см) или расплыву конуса (РК), отформованного из бетона;
• для жестких и сверхжестких бетонных смесей – показатель жесткости. Это оценка по времени вибрации в секундах, необходимого для уплотнения бетона.

Мы будем рассматривать исключительно подвижные смеси, так как это наиболее распространенный вариант.

Для примера зададимся следующими данными:

М_б = 300;

М_ц = 400;

Марка по удобоукладываемости: осадка конуса – 5-9 см или П2.

Мы можем приступать к подбору состава.

КАК ПОЛУЧАЮТ И ПРИМЕНЯЮТ БЕТОН

Получение его происходит благодаря обжигу до спекания искусственной массы материалов, выверенных с большой точностью, с содержанием углекислого кальция (который есть в чистом или мергелистом известняке и др.) и глины (также может быть разной: известковой, мергель и прочие) с последующим тонким помолом либо шлакопортландцемент (если сопоставить с портландцементом, то схватывание и твердение происходит медленнее в первые дни). Но нельзя поспорить с его стойкостью против действия минерализованных вод (в сопоставлении его с портландцементом), потому применение его возможно для массивных бетонных и железобетонных конструкций, гидротехнических сооружений ,монолитные лестницы изготовление которых производит компания — DNK-Spiral.ru. Может участвовать в растворах для каменной кладки, в изготовлении полов и бетонных камней.

Заданные качественные показатели бетона определяются установлением состава бетонной массы, марки цемента и качества заполнителей. Чтобы рассчитать расход цемента на один кубический метр бетона должны быть учтены требования необходимой прочности и плотности, экономичности бетона и пластичного состояния бетонной массы. Если необходимо возвести железобетонное сооружение, которое будет находиться на открытом пространстве или в воде, то расход цемента, как правило, составит 250 кг/м3, а для конструкций и приспособлений внутри помещений – не меньше 220 кг/м3.

Железобетонные сооружения требуют обычного бетона.

Стены здания и легкие перекрытия нуждаются в легком бетоне (можно использовать шлакобетон).

Теплоизоляция требует особо легких (пено- и газобетон).

Классификация прочности

Конечными свойствами материалов могут быть мороустойчивость, прочность, водонепроницаемость. Чаще всего используют добавки в виде известняка, диабаза, керамзита, гравия и гранита.

Классификация по плотности и видам наполнителей бетона:

• Легкие составы – разделяют по плотности, которая может быть равна от 0,5 т/м3 до 1,8 т/м3. Легкие материала делают с добавлением в состав вулканического стекла, керамзита и других наполнителей с пористой структурой. Облегченные бетоны, а именно их классификация помогает разделять их на пенобетонные, ячеистые и газобетонные блоки.
• Тяжелые составы – в процессе классификации этих видов составов учитывают показатель прочности, который может быть от 1,8т/м3 до 2,5 т/м3. Для тяжелых бетонов используют такие добавки, как  гранит или диабаз (т.е. горные каменные породы).
• Особо тяжелые составы – их изготовляют с использованием мелких отходов производства металлов или добавляют в состав железную руду. По виду прочности бетон имеет показатели от 2,5т/м3 и выше.

Технология приготовления

Газобетон изготавливается путем добавления газообразующих примесей, способствующих расширению раствора и образованию внутри него ячеек с газом. Ширина ячеек составляет 1-2 мм. Все пространство между порами занимает раствор. Пенобетон готовится по похожей технологии, только средством, служащим для создания пор, является пенообразователь. Заранее приготовленная пена смешивается с раствором. Конечный продукт после застывания получает пористую структуру.

Пену готовят путем взбивания воды с пенообразующим жидким канифольным мылом на основе животного клея. Компоненты для пенобетона смешивают внутри специальных устройств, после чего получившийся раствор закладывают в формы, отправляют в автоклавные печи либо пропарочные камеры.

Газобетон производится посредством смешивания цементного песка, кремнеземистых веществ, воды. Иногда сюда же вводят известь. Хорошенько перемешав состав, к нему присоединяют газообразователь, в роли которого выступает алюминиевая пудра либо пергидроль.Внутри печей раствор под большим давлением пара раскаляется до высочайших температур, достигающих практически двухсотой отметки термометра. Такие манипуляции содействуют активной связи кремнеземистого материала с гидроксидом кальция. Итоговым результатом получается гидросиликат кальция с высокой прочностью, долговечностью.

Больше пользуется спросом первый вариант газообразователя, имеющий консистенцию тонкодисперсного порошка. Возникновение пор здесь осуществляется благодаря взаимосвязи алюминиевой пудры и гидроксида кальция. При этом возникает химическая реакция, способствующая вспениванию цементного раствора, который по окончании застывания получает пузырчатую структуру.

Приготовленный раствор газобетона заливается в металлические формы. Технология заливки заключается в том, чтобы формы наполнились до верха по окончании вспенивания смеси. После этого материал помещают внутрь автоклавных печей, где под воздействием пара, большого давления, очень высоких температур он стремительно твердеет. Данный метод обработки обогащает конечный продукт высоким коэффициентом прочности, а также позволяет вместо цемента использовать известь, и получить при этом газосиликатные изделия.

Бетоны с крупнопузырчатой структурой изготавливаются из цементного порошка, крупного наполнителя, которым может выступать гравий либо щебенка, а также воды. Как правило, сей раствор идет без песка, и называется беспесчаным. Однако иногда песок в очень малых дозах добавляют к содержимому строительного состава. Такой тип смеси называют малопесчаным.

Противоморозная добавка в бетон

Противоморозная добавка в бетон

В наше время здания и сооружения строят при любой погоде, поэтому работы, связанные со строительством, выполняются практически любой сложности.

При возведении зданий зимой возникают некоторые сложности с бетоном из-за очень низких температур — происходит его быстрое замерзание. При этом он не набирает необходимую прочность и структура разрушается. Для того, чтобы этот материал успел хорошо застыть, обычно используют искусственный подогрев залитого пространства, однако это очень трудоёмкий процесс.

Проще всего будет использовать для бетона противоморозные добавки, доступные каждому. Они не составляют труда при использовании, очень легко растворяются в простой воде и смешиваются с бетоном. По консистенции добавки бывают:

• порошкообразные,жидкие,пастообразные.

Выбирать противоморозную добавку нужно непосредственно перед самым началом строительных работ и учитывать местные погодные условия (температуру, скорость ветра). Также некоторые добавки позволяют не только застыть раствору при значительной низких температурах, а еще и ускорить процесс бетонирования, не сказываясь на его прочности. Массу вносимой добавки измеряют с учетом активности раствора, его вида и маркировки.

В подобранный бетон добавляются противоморозные добавки, предварительно разведенные в воде. Далее замешивается раствор необходимой рабочей консистенции, который не требует больше никаких изменений и дополнений.

Количество добавок в бетон не должно превышать установленные нормы допуска.

Однако если все же есть необходимость превышения массы добавки, то добавляется ингибитор коррозии стали в замешанный раствор. Если противоморозная добавка используется для бетона типа В/Ц меньше 0,5, то её дозировка должна иметь минимальные показатели. В случае, когда применяется тип В/Ц больше 0,5, то дозировка добавок дойдет до максимума.

Специальные добавки в бетон в зимнее время, конечно же, неплохо использовать при низких температурах, так как они позволяют бесперебойно продолжать строительные работы. Однако их содержание все же сказывается неким образом на свойствах бетона. Но и это не помешает строительству, потому что существуют также добавки комплексного типа, компенсирующие все эти негативные свойства.

Цементобетон

Прочность на сжатие

Основной показатель, которым характеризуется бетон — прочность на сжатие. По ней устанавливается класс бетона.

Класс бетона В — это кубиковая (призменная) прочность в МПа, принимаемая с гарантированной обеспеченностью (доверительной вероятностью) 0,95. Это значит, что установленное классом свойство обеспечивается не менее чем в 95 случаях из 100 и лишь в пяти случаях можно ожидать его не выполненным.

Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», класс обозначается латинской буквой «B» и цифрами, показывающими выдерживаемое давление в мегапаскалях (МПа). Например, обозначение В25 означает, что стандартные кубики (150×150×150 мм), изготовленные из бетона данного класса, в 95 % случаев выдерживают давление 25 МПа. Для расчёта показателя прочности необходимо учитывать и коэффициенты, например, для бетона класса В25 по прочности на сжатие нормативное сопротивление Rbn, применяемое в расчётах, составляет 18,5 МПа, а расчётное сопротивление Rb — 14,5 МПа.

Возраст бетона, отвечающий его классу по прочности на сжатие и осевое растяжение, назначается при проектировании, исходя из возможных реальных сроков загрузки конструкции проектными нагрузками, способа возведения, условий твердения бетона. При отсутствии этих данных класс бетона устанавливается в возрасте 28 суток.

Наряду с классами, прочность бетона также задаётся марками, обозначаемыми латинской буквой «М» и цифрами от 50 до 1000, означающими предел прочности на сжатие в кгс/см². ГОСТ 26633-91 «Бетоны тяжёлые и мелкозернистые. Технические условия» устанавливает следующее соответствие между марками и классами при коэффициенте вариации прочности бетона 13,5 %:

Из актуальной версии ГОСТ 26633-2015 данная таблица изъята, так как вводит в заблуждение[кого?

][источник не указан 173 дня ].

До момента испытаний образцы бетона должны храниться в камерах нормального твердения, проверка прочности готовой конструкции может осуществляться неразрушающими методами контроля с помощью молотков Кашкарова, Физделя или Шмидта, склерометров различных конструкций, ультразвуковых приборов и других.

Удобоукладываемость

Согласно ГОСТ 7473-2010, по удобоукладываемости (обозначается буквой «П») различают бетоны:

• сверхжёсткие (жёсткость более 50 секунд);
• жёсткие (жёсткость от 5 до 50 секунд);
• подвижные (жёсткость менее 4 секунд, подразделяются по осадке конуса).

ГОСТ устанавливает следующие обозначения бетонных смесей по удобоукладываемости:

Показатель удобоукладываемости имеет решающее значение при бетонировании с помощью бетононасоса. Для прокачки насосом используют смеси с показателем удобоукладываемости не ниже П2.

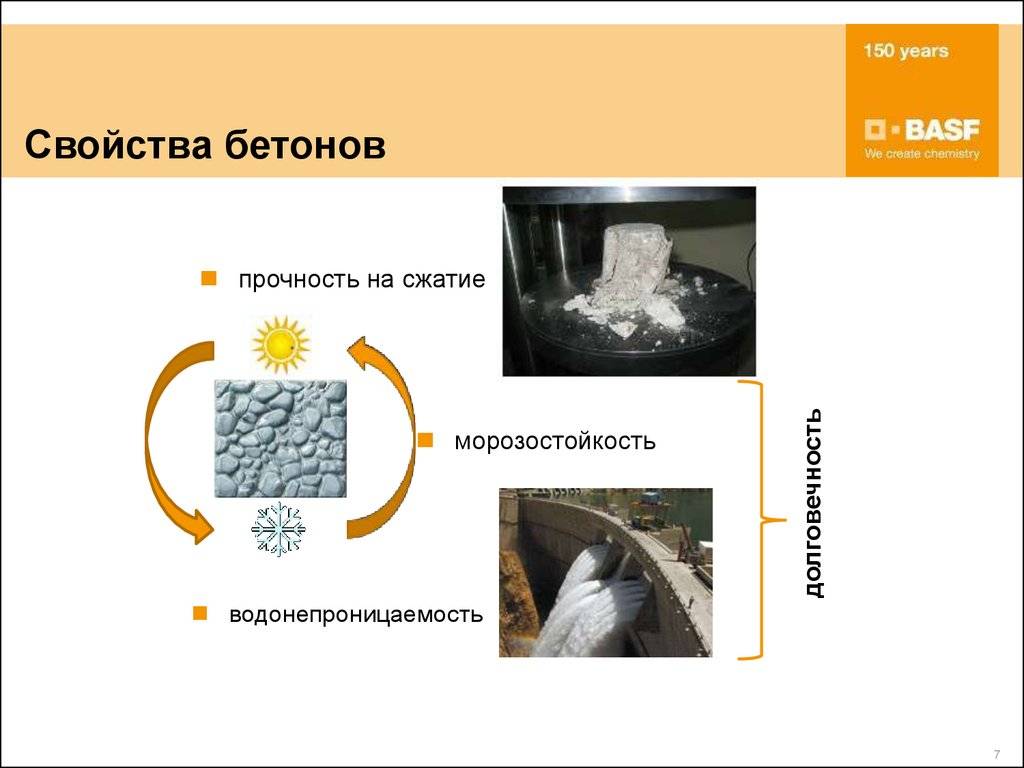

Другие важные показатели

• Прочность на изгиб.
• Морозостойкость — обозначается латинской буквой «F» и цифрами от 50 до 1000, означающими количество циклов замерзания-оттаивания, которые способен выдержать бетон.
• Водонепроницаемость — обозначается латинской буквой «W» и цифрами от 2 до 20, обозначающими давление воды, которое должен выдержать образец-цилиндр данной марки.

Для испытаний бетона на морозостойкость и водонепроницаемость используются испытательные климатические камеры.
