Пенополистирол для теплого пола

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным растворомКонструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых половДля удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом видеДва способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости трубНа графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубамиЭкструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 смСтандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²

Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скобДля фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостьюПеред укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофруДешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пеныПравильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкцииНе забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением. Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Схема сооружения

В целом, экструдированный пенополистирол на имеют следующую схему сооружения для создания теплого пола:

• Взяв экструдированный пенополистирол, затем его гранулы, или же разрезанные равномерно плиты, используют для заполнения свободного пространства между лагами пола, которые предварительно устанавливаются на дощатое или же фанерное основание;
• Поверх теплоизоляционные маты покрываются пароизоляционной мембраной, после чего в крест лагам ставят дополнительную обрешетку, которая послужит своеобразной вентиляцией;
• На обрешетку затем ставят фанеру или же похожий листовой материал;
• Далее производится монтаж направляющих из реек. Между ними следует положить петли теплого пола;
• Затем все выполняется, ориентируясь на общий бюджет строительной работы. Рекомендуется по пути труб водяного пола положить фольгу 30 мкм толщиной, либо же поверхность водяного пола застелить фольгированным полиэтиленом. Это наиболее предпочтительные варианты.

После укладки по пути труб водяного пола фольги следует всю конструкцию перекрыть фанерой, либо же используя плиты ОСП.

Априори следует полагать, что конструкция водяного пола изначально защищена специальной гидроизоляцией по стороне подполья. Если нет. ее следует организовать.

Помните, что даже, несмотря на то, что производители подобной теплоизоляционной продукции уверяют своих покупателей в том, что все материалы предварительно защищены от влажности, не следует этому доверяться в абсолюте.

Важно в любом случае произвести принудительную гидроизоляцию, особенно под. В противном случае влага, проникнув в поры утеплителя, со временем заметно снизит эффективность утепления или же полностью разрушит структуру утеплительного материала

Их способностью разрушать теплоизоляцию попросту поражает. Поэтому такая защита не столько рекомендуемая, сколько попросту необходима.

Особенности пенополистирола

Пенополистирольные плиты для системы теплого водяного пола можно отличить по синему цвету, благодаря которому его можно спутать с поролоном. Этот материал является одним из типов пенопласта, который синтезируется путем присоединения атомов водорода и углерода.

Таким образом, его получают путем вспенивания экструдированных гранул с добавлением летучих продуктов, добытых из нефти. Чтобы подкрепить успех, применяют сухие водяные пары. Экструдированный пенополистирол завоевал популярность у покупателей благодаря тому, что имеет низкий показатель теплопроводности.

Пенопласт имеет низкий показатель теплопроводности

Можно также отметить, что данный тип материала плохо поглощает воду и не пропускает пары. Потому теплопроводность пенополистирола не может ухудшиться даже под воздействием влаги, благодаря чему его и используют в качестве подложки под систему водяного пола.

Среди всех положительных качеств полистирола для теплого водяного пола можно выделить следующие:

• Он абсолютно безвреден, потому что изготавливается из экологически чистых материалов.
• Не создает благоприятных условий для размножения плесени и грибков.
• Переносит воздействие химических составов.
• Не теряет своих характеристик в большом диапазоне температур – от -50 до +85 градусов.
• Имеет легкий вес.
• Легко обрабатывается и укладывается.

Для использования с системами теплых полов можно отметить фольгированный пенополистирол, который будет отражать тепловые излучения. Также данный тип материала отличается долгим сроком службы. По уверениям производителей, он сможет прослужить более 70 лет.

Что такое плиты пенополистирола

Под понятием «пенополистирол» подразумевается материал, изготовленный путем вспенивания полистирола. Плиты из него – окончательный продукт для теплоизоляции.

Основными достоинствами пенополистирола является его небольшая толщина, легкий вес, простота монтажа и доступная стоимость.

Важно! При устройстве теплых полов с применением плит необходимо учитывать нагрузку и правильно ее распределять!

Преимущества, которыми обладает пенополистирол для теплого пола можно отнести:

1. Высокие показатели по сохранению тепла. Его коэффициент теплопроводности намного ниже, нежели у пенопласта, что позволяет уложить плиты меньшей толщины.
2. Хорошие показатели по механической прочности дают возможность его применения в качестве конструкционного элемента для нагруженных конструкций, укрепляющего слоя и подстеляющего.
3. Термоустойчивость пенополистирола дает возможность его использования вне зависимости от температур.
4. Плиты пенополистирола легко переносят воздействие химических реагентов и неблагоприятное окружение внешней среды.
5. При изготовлении плит могут применяться формы, которые образуют так называемые бобышки, служащие выступами для прокладки между ними греющего элемента (трубки), диаметр которого может быть от 16 мм до 18 мм.
6. Наличие боковых замков позволяет сформировать щиты из плит без «прогалин», что в свою очередь обеспечивает достаточное сцепление и избежать швов, дающих термическую акустику.
7. Отменные показатели по звукоизоляции.
8. Экологически нейтральный, и не представляет угрозы для человеческого организма.
9. Абсолютно стоек к микроорганизмам и грибкам. Его синтетическая основа – надежный барьер к гнилостным процессам, которые могут возникать на других материалах теплоизоляционных материалах во время эксплуатации.
10. Влагоустойчивость – основное достоинство материала. Даже при постоянных попаданиях влаги на плиты, он не будут деформироваться.
11. Теплый пол, уложенный на плиты из пенополистирола, не будет вызывать вредных испарений от нагрева материала, так его гранулы, это углерод и водород.
12. Показатели по пароизоляции обеспечивают воздушные капсулы в составе пенополистирола. Они, как правило, практически закрыты и не проницаемы. Поэтому через материал не может проходить ни воздух, ни пар. Это замечательный пароизоляционный барьер, который не может накапливать внутри себя влагу.

Данные преимущества материала стали отправной точкой для устройства полов, в том числе и теплых.

Пример утепления пола пенопластом

Рассмотрим пошагово утепление пола в доме пенопластом. Это достаточно простой вариант, и выполнить такое утепление под силу любому человеку.

Шаг 1. Первым делом черновое основание нужно очистить от мусора и убрать все неровности. При необходимости трещины заделываются, а выступы шлифуются

Важно помнить, что пенопласт не терпит кривого основания. Далее укладывается гидроизоляционный слой. В данном случае используется рулонный материал, который укладывается отдельными полосами с нахлестом друг на друга

В этом случае фиксация отдельных полос друг с другом производится при помощи нагрева паяльной лампой. Гидроизоляцию нужно завести на стены примерно на 10-15 см

В данном случае используется рулонный материал, который укладывается отдельными полосами с нахлестом друг на друга. В этом случае фиксация отдельных полос друг с другом производится при помощи нагрева паяльной лампой. Гидроизоляцию нужно завести на стены примерно на 10-15 см.

Рулонная гидроизоляция

Материал заводится на стены на 10-15 см

Шаг 2. Далее требуется установить лаги для пола. Они представляют собой в данном случае деревянные брусья, на которые впоследствии будет опираться пол под ногами. Лаги нужно использовать только из сухого дерева. Фиксацию лаг на основании можно произвести при помощи дюбелей. Шаг между лагами может быть равен ширине листа пенопласта.

Устанавливаются лаги

Лаги фиксируются с помощью дюбелей

Шаг 3. После установки лаг следует проложить все коммуникации, которые будут находиться внутри пирога пола. Это могут быть проводка, трубы и так далее. Укладку следует производить в соответствии с проектом дома или ремонта. Что касается водопровода, особенно в частном доме на первом этаже, то лучше всего его положить именно на теплоизоляционный материал.

Далее прокладываются коммуникации

Прокладка коммуникаций

Шаг 4. Далее на поверхность гидроизоляционного слоя между лагами нужно уложить пенопласт. Он укладывается последовательно и плотно таким образом, чтобы не образовывались зазоры. Но если они появятся, то лучше всего закрыть их монтажной пеной. Лаги должны быть такой высоты, чтобы быть примерно на 5-10 мм выше уровня уложенного пенопласта.

Между лагами укладываются плиты пенопласта

Процесс укладки утеплителя

Пенопласт уложен

Шаг 5. Затем требуется «зашить» пирог пола фанерными листами, листами ОСБ или же обычной доской. Все, пол готов, можно обустраивать финишное отделочное напольное покрытие.

Пирог пола зашивается фанерой

Видео – Утепление пола пенопластом

https://youtube.com/watch?v=6eSa8gPCLsM

Пенопласт – действительно удобный и практичный, а главное – недорогой материал, который отлично подходит для утепления полов в доме, а также в любом строении. Работать с ним легко, а свои функции материал выполняет исправно. Так что главное — работать, не нарушая технологии, и тогда в доме после монтажа такого утеплителя будет комфортно и уютно.

Подготовка полов под бетонную стяжку

Можно укладывать утеплитель прямо на бетонный пол, чтобы потом залить стяжкой. Этот способ теплоизоляции теплых полов под стяжку также подойдет для укладки по лагам, хотя будет немного отличаться.

Любую работу с теплым полом нужно начинать с ликвидации старого покрытия. Поверхность необходимо очистить до бетонного основания. Весь мусор и пыль также надо убрать, иначе раствор стяжки не ляжет равномерно.

Подготовленный пол нужно подвергнуть обработке грунтовкой, а потом подождать, пока она высохнет. Если выяснится, что у полов большие перепады, придется применить смесь для выравнивания поверхности.

Когда поверхность выровнена и высушена, можно использовать стяжку. Продолжать работу по укладке пенополистирола сразу нельзя, следует подождать двое суток, чтобы заливочный раствор хорошо схватился.

Какой толщины пенополистирол лучше использовать для утепления пола?

В Интернете можно найти информацию о том, что якобы для этой цели достаточно даже материала толщиной 30 или даже 20 мм.

Однако мы считаем, что для пола лучше применять пенопласт толщиной 40-50 мм. Так будет надежнее. Многие опытные строители это подтвердят.

Можно, конечно, и 100 мм использовать, это никто не запрещает. Хуже точно не будет. Однако, на наш взгляд, это уже особого тепла не добавит. И экономически это будет нецелесообразно. Для утепления пола вполне достаточно и 40-50 мм.

Надеемся, что мы в полной мере ответили на вопрос о выборе плотности и толщины пенопласта под стяжку пола.

Желаем вам успехов в утеплении!

Виды теплоизоляции

Пенофол

Пенофол выпускается и продается в виде рулонов.

Пенофол — это покрытый фольгой вспененный полиэтилен. Представляет собой мягкий и гибкий материал, выпускаемый в рулонах.

Коэффициент теплопроводности — 0.037 – 0.052 Вт/м×°С.

Пенофол удобен в укладке, легко нарезается. Слой фольги эффективно распределяет тепло по всей поверхности прогреваемого пола.

Однако у этого материала есть и недостаток: под тяжестью стяжки и напольного покрытия он может сжиматься, при этом объем пузырьков с воздухом, входящих в его структуру, значительно уменьшится, что повлечет за собой потерю теплоизоляционных качеств.

Важно! Как правило, этот материал используют на верхних этажах многоквартирных домов, где под подогреваемым полом находится теплое отапливаемое помещение, и плита перекрытия достаточно прогрета

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится

Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Для цокольных этажей и первых этажей, а также балконов и лоджий, подвалов и гаражей этот материал не годится. Иногда, правда, нет возможности поднять пол на значительное расстояние, тогда применение пенофола может быть оправдано.

Совет! При выборе утеплителей для пола ищите именно фольгированные материалы с толщиной алюминиевой фольги не менее 30 мкм. Лавсанные покрытия с отражающими способностями нас не интересуют, только толстая фольга!

Пробковое дерево

Теплоизолятор из пробкового дерева продается в рулонах, иногда в виде матов или плит.

Теплопроводность пробкового дерева колеблется в пределах 0.035 – 0.05 Вт/м×°С. Как видим, эта характеристика сравнима с таковой у пенофола.

Однако считается, что слой пробки, толщиной в 2 – 3 мм достаточен для утепления теплого пола. Это, безусловно, спорное мнение.

Плюс пробкового утеплителя — это его натуральность. Состоит из абсолютно природного сырья и не выделяет ядовитых химикатов ни при каких условиях.

Однако есть и минусы:

• высокая цена материала;
• возможность гниения, питательной среды для грибков и плесени;
• порчи от биологической коррозии;
• пробка нуждается в гидроизоляции.

Поэтому для пробкового дерева также можно сделать вывод, что оно годится только для полов с незначительными потерями и теплых прогретых перекрытий. Чаще пробку используют как подложку под ламинат.

Пенополистирол

Фольгированный пенополистирол для теплоизоляции полов с разметкой.

Пенополистирол — наиболее приемлемый вариант для теплоизоляции полов.

Это вызвано целым рядом причин:

1. Материал имеет достаточную для укладки под стяжку плотность — более 35 кг/м³;
2. Плиты пенополистирола имеют достаточную толщину — 50 мм, благодаря которой можно легко устроить эффективную 100-миллиметровую теплоизоляцию полов цокольных и подвальных помещений, первых этажей и т.д.;
3. Материал обладает низкой теплопроводностью — 0.039 Вт/м×°С, что при слое в 50 – 115 мм дает полную изоляцию и сводит потери тепла на нет;
4. Пенополистирол для полов покрыт ламинированным слоем фольги от 30 мкм толщиной, что делает этот вид изоляции оптимальным;
5. Инструкция по укладке предполагает простую работу своими руками, а разметка на фольге упрощает монтаж нагревательный элементов;
6. Плиты не сжимаются под тяжестью стяжки и сохраняют стабильные показатели теплопроводности на протяжении многих лет;
7. Полистирол химически инертен к растворам солей, кислот и щелочей;
8. Материал биологически неактивен и не является пищей для живых организмов или субстратом для грибов;
9. Не изменяет параметров и не выделяет вредных химикатов в диапазоне температур от – 180 до +180 °С.

Совет! При покупке теплоизолятора на основе пенополистирола ищите именно напольный материал, так как фасадные и другие конфигурации могут быть не приспособлены к работе вблизи нагревательных элементов и выделять вредные вещества или изменять свои параметры и форму.

Особенно удобен пенополистирол для теплых водяных полов, если он снабжен специальными замками для крепления трубок.

Важно! По мнению большинства специалистов, именно экструдированный пенополистирол плотностью от 35 кг/м³ — лучшее средство теплоизоляции для теплых полов, особенно на цокольных этажах и в случае неотапливаемых помещений снизу

Общие сведения

Разновидности пенополистирола

Производители пенопласта создают различные технологии в зависимости от его применения, характеристик и способа укладки.

Существует несколько его типов:

• Беспресовный
• Экструдированный
• Фольгированный
• Профильный.

Беспрессовый пенополистирол

Получение этого вида, производится так, что частицы пенополистирола помещают в кипящую, горячую воду, доводят до разбухания, а после помещают в специальный прибор.

Экструдированный пенополистирол

Этот вид пенополистирола получают способом, перемешивания гранулированного пенополистирола и вспененного вещества под действием нагрева и высокого давления. Полученную массу давят через экструзионный набор с головкой. Этот материал пользуется спросом установщиков теплых полов а так же для утепления домов, крыш и фундамента.

Фольгированный пенополистирол

Особенность этого вида заключается в том, что у него существует дополнительный фольгированный слой. Часто применим для систем утепления полов, отражающий слой из фольги позволяет обогревать более эффективно, так как способствует равномерной теплопередачи от пола вверх.

Профильный пенополистирол

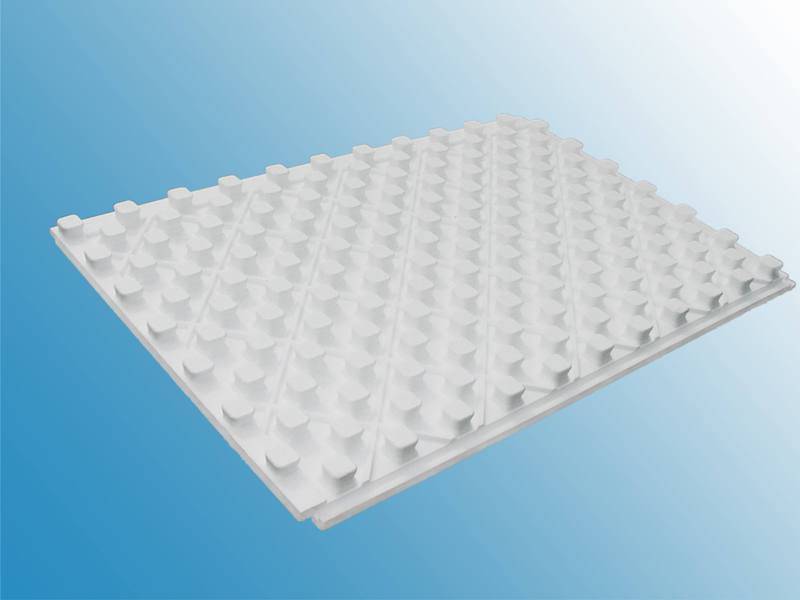

Пенополистирол под теплый пол с бобышками, располагающимися поверх плиты, значительно упрощают работу, исключает необходимость в армированной сетке и установки направляющих.

Достоинствами этого типа являются:

• Высокая прочность, устойчивость к механическим повреждениям.
• Оболочка, которая выполняет функции пароизоляции, для защиты от влажности.
• Слой фольги в ламинировании, составляет безопасность от химии.
• Снизу у плиты небольшой рельеф, позволяющий вентилировать и сглаживать некоторые неровности.

Преимущества пенопласта

1. Маленький вес и простота в использовании. Легко разрезать и стыковать плиты между собой. Для избежания появления на стыках влажности стоит проклеить там малярным скотчем.
2. Обладает низким уровнем теплопроводности. При установке даже тонкого слоя, вы обеспечите себе отличную теплоизоляцию.
3. Устойчива к возгоранию, поэтому отлично подойдет не только к водяному, но и к электрическому виду теплого пола.
4. Благодаря своему составу не дает повода для появления плесени и другим микроорганизмов.

Куда разрешается ложить

• На грунт, который предварительно утрамбовывают.
• На гравий, защищенный от появления влажности.
• На бетоне, после покрытия гидроизоляцией.
• На деревянной поверхности, под слоем гидроизоляционного материала.

Если теплоизолятор изготовлен качественно, он будет обладать следующими качествами:

• Высокой устойчивостью к температурным перепадам,
• Отличным уровнем шумоизоляции,
• Легкость при использовании,
• Экологическая чистота,
• Устойчивость к горючим и химическим веществам,
• Бесшовность,
• Иммунитет к попаданию влаги.

Как уложить пенополистирол под тёплый пол

Водяной теплый пол своими руками. Монтаж пенополистирола

Watch this video on YouTube

Укладку полистирола в качестве подложки для тёплого пола следует начинать с черновой подготовке основания, оно должно быть ровное и чистое. При необходимости следует сделать заливку бетонной стяжки, если по технологии монтажа данного вида тёплого пола это требуется.

Затем, можно проложить специальную антиакустическую плёнку, она обеспечит отличную звукоизоляцию. Следующим слоем пирога идёт гидроизоляция, это может быть простая полиэтиленовая плёнка. Чтобы избежать растрескивания стяжки при нагревании, следует по периметру помещения проклеить демпферную ленту. После чего, начинаются работы непосредственно по утеплению.

Укладку полистирольных плит для тёплого пола рассмотрим на примере частного дома:

укладывается фанера или доски, на которые устанавливаются лаги, между ними размещается пенополистирол;

• если утеплитель стелиться на на стяжку, то плиты кладутся в стык, а швы проклеиваются скотчем;
• сверху маты накрываются пароизоляционным и гидроизоляционным материалом;
• устанавливается дополнительная обрешётка поперёк лагов, она будет способствовать циркуляции вентиляции;
• следующим слоем укладываются листы фанеры;
• монтируются направляющие из реек, между которыми раскладываются нагревательные элементы;
• если устанавливается водяная система, то на трубы укладывается фольга толщиной не менее 30 мкм, или вся площадь пола покрывается фольгированным полиэтиленом;
• затем, сооружение закрывается фанерой или листами ОСП — при сухом способе, или производится заливка стяжки.

Теперь можно переходить к установке напольного покрытия.

Если в качестве утеплителя использовать плиты из пенополистирола с бобышками, то работы по монтажу тёплого пола значительно упрощается.

Нагревательные элементы необходимо размещать в пазах матов, и накрывать слоем гидроизоляции. Сверху которого устанавливается фанера, или производится заливка стяжки. И можно приступать к монтажу полового покрытия.
