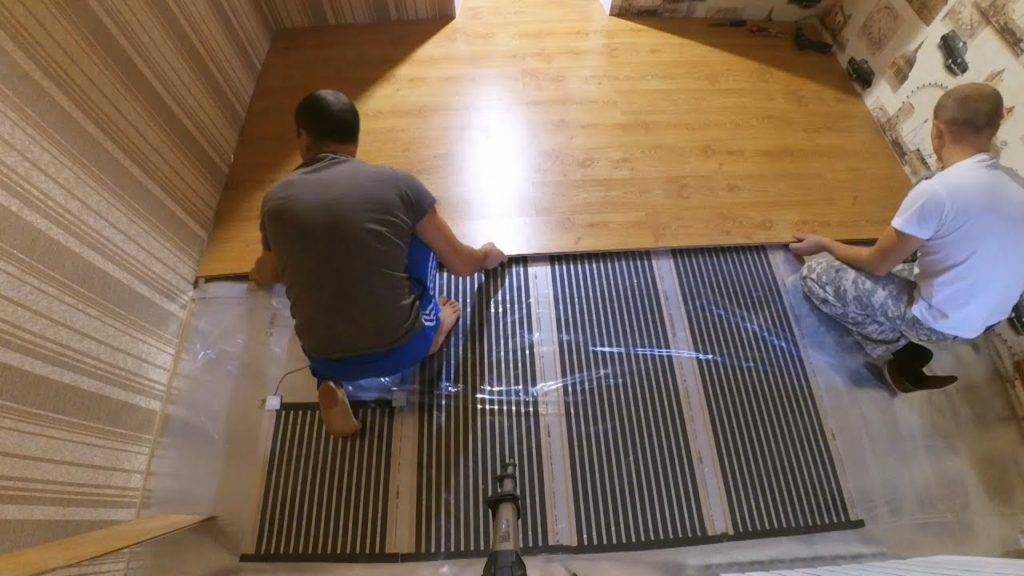

Пленочный теплый пол под ламинат

Как устроен пленочный инфракрасный пол

Этот вариант обогрева основан не на конвекции, а на способности излучать электромагнитные волны в строго заданном диапазоне, что по своей природе приближено к солнечному свету. Изделия представляют собой плотную пленку, на которую нанесены полоски из карбоновой пасты. При подаче напряжения они начинают выделять инфракрасные лучи.

Каждая полоска подключена отдельно к контактам и работает через терморегулятор. Инфракрасное излучение в первую очередь нагревает ламинат, который начинает отдавать тепло в комнату. За счет разной длины инфракрасных лучей нагреваются и другие элементы в пределах доступности – стены, мебель и т.д.

Пленка выпускается в двух вариантах ширины – на 50 см и 1 м. Что касается длины, ее следует подбирать под помещение. Но нужно учесть то, что резать клеенку можно не везде, а только в специальных местах, которые расположены через каждые 25,7 см.

Стоит выбирать системы с мощностью не больше 150 Вт на кв. м. Это обеспечит комфортную температуру напольного покрытия. Если взять модули мощнее, это может нанести ущерб ламинату, так как он плохо переносит перегрев.

В комплекте обычно идет термодатчик, провода и изоляционные элементы. Для каждой комнаты следует устанавливать отдельный терморегулятор, чтобы выставлять подходящую температуру в зависимости от внешних условий.

Выбор электрического теплого пола под ламинат

Перед выбором электросистемы обогрева полов нужно рассчитать общую высоту уровня поднятия пола до верхней поверхности, исходя из этого показателя, производится первичный выбор.

Нагревательный кабель более толстый, чем нагревательный мат.

Если высота конструкции пола позволяет уложить теплоизоляцию, которая должна быть не мене 20мм, то вполне можно выбрать нагревательный кабель и залить его бетонной стяжкой.

Стяжка должна быть не менее 30мм над теплоизоляцией, такая толщина обеспечивает ее механическую прочность.

Допускается заливать стяжку 40-50мм, в таких случаях механическая прочность будет выше, но нагревательному полу потребуется больше времени для прогрева всего массива стяжки над ним, пока тепло дойдет до уровня аккумуляции нагрева.

Когда высоты конструкции пола хватает только для небольшого слоя плиточного клея или других наливных смесей, выбирается тонкий электрический мат, на поверхность которого укладываются ламинированные панели.

Многие думают, что под пол заливаемый стяжкой подходит только кабельный вариант, а под тонкий слой напольного покрытия идет нагревательный мат.

На самом деле бетонной стяжкой можно заливать и тонкий электрический мат, если есть такая необходимость.

Принцип работы

Обычные системы отопления работают по схеме прямого обмена тепла. Например, батареи получают энергию от горячей воды, которая нагревается на ближайшей котельной. Затем эта энергия передается воздуху в помещении, и таким образом тепло распространяется по комнате. То же самое происходит в случае применения электрических обогревателей, только там нагревается ТЭН.

В теплых полах, созданных на базе водяных или электрических (не инфракрасных) систем, также происходит самый простой теплообмен, только нагревается в данном случае стяжка, под которой располагается кабель или трубы. Недостаток таких систем — инертность. Для предварительного подогрева пола нужно затратить много ресурсов, но зато и остывание пола при отключении питания происходит медленно, так как трубы или кабели под стяжкой не остывают еще какое-то время.

Пленочный теплый пол под линолеумом или плиткой работает по-другому. Здесь под поверхностью (плитка, линолеум или ламинат) находятся прозрачные полиэстеры с полосами с карбоновым напылением (или пастой). Каждая полоска подключается к медной шине — на нее подается напряжение. При прохождении тока через карбоновую пасту создается поток излучения с волнами длиной 5–20 мкм. Сама пленка и шина при этом нагреваются очень слабо. Создаваемый инфракрасный поток энергии греет поверхности, на которые попадает, и в данном случае это пол. Следовательно, в инфракрасных системах нет промежуточных поверхностей, через которые передается тепло, здесь нагревается сам пол — именно он является первым и последним «препятствием» для тепла. Аналог — солнце, которое также является источником теплового инфракрасного излучения. Его лучи нагревают поверхности, встречающиеся на их пути.

Пленочный теплый пол под ламинат

Принцип работы инфракрасных систем давно известен и успешно применяется в настенных, потолочных или навесных обогревателях. Она успешно доказала свою эффективность в течение лет. С развитием технологий научились производить укладку инфракрасного теплого пола под ламинат или другое покрытие. Это стало возможно за счет разработки пленочных обогревателей с карбоновым напылением.

Виды плёночных полов

Пленочный теплый пол под ламинат

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

  • оптимально и равномерно распределяют тепло по покрытию;
  • экономичны;
  • имеют максимальный нагрев 45 градусов;
  • быстро прогревают ламели;
  • монтаж и ремонт прост, можно сделать самим;
  • нет потребности в стяжке, ламели могут укладываться на плёнку;
  • большой срок эксплуатации;
  • сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
  • при выходе из строя одной полосы, всё устройство продолжает работать;
  • нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
  • не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Изоляция

В комплекте к термопленке обычно идет специальная изоляционная лента со специальными зажимами, с помощью которых осуществляется подключение пола к сети. Также входят и кабели, термодатчик и терморегулятор (не всегда). Кабели обычно имеют сечение, рассчитанное на пропуск тока заданной мощности.

С помощью битумной пленки закрывают места разреза шины. В первую очередь они наклеиваются на участки стороны, к которой не подводятся провода. Проще говоря, ею закрывают «открытые» контакты. Наклеить пленку нужно качественно, то есть без воздушного пузыря. При первой подаче напряжения пленка нагревается, слегка плавится и принимает форму защищаемого соединения.

На обратной стороне полосы находятся незакрытый контакт. На каждый из них крепится клипса — она идет в комплекте. Установить ее нужно с помощью пассатижей таким образом, чтобы специальные шипы пробили пленку и достигли самой шины. К клипсам крепятся зачищенные концы кабеля в соответствии с инструкцией (там четко обозначено, куда подключается фаза, ноль, земля), открытый контакт закрывается битумными пленками. Полосы теплого пола подключают друг к другу последовательно, чтобы при подаче напряжении они работали одновременно. Также их желательно скрепить между собой с помощью скотча, чтобы исключить их перемещение под линолеумом или ламинатом, плиткой.

Электро-водяной теплый пол

Существуют также системы электро-водяного теплого пола.

Такие конструкции состоят из трубопроводов с теплоносителем, в которые встроен электрический кабель с надежной изоляцией.

Кабель является основным нагревательным элементом.

Такой тандем обусловлен более дешевым теплом и отсутствием электромагнитного излучения.

Не требуется отдельное место для дорогого нагревательного котла и других сопутствующих элементов обычного водяного пола.

Не требуется никаких дополнительных разрешений на установку такого варианта отопления в многоквартирном доме.

Обнаружить место повреждения электро-водяного теплого пола также легко как и водяной – будет видна протечка теплоносителя.

Водяной теплый пол независимо от его вида хорошо подходит под укладку ламината.

Особенности эксплуатации

Чтобы не нанести вреда напольному покрытию и обеспечить нормальную адаптацию рабочей системы, нужно правильно эксплуатировать теплый пол. Особенно важен первый запуск: если на этом этапе допущены ошибки, ламинат может деформироваться или швы между панелями разойдутся. Помните несколько простых рекомендаций:

Выставьте температуру 15°С при первом включении

Важно нагревать пол не сразу, а постепенно, слишком высокая температура не нужна.
Первые несколько дней повышайте показатель на 1°С, пока не дойдете до 20. После этого можно добавлять по 2°С в день.
Уточните, какая максимально возможная температура нагрева для вашего ламината

Если никаких данных нет, руководствуйтесь стандартным показателем в 26°С.
В дальнейшем используйте теплый пол как обычно, никаких особых требований нет.

После долгого простоя старайтесь также сразу не включать на полную мощность, прибавляйте температуру постепенно, чтобы исключить проблемы. При появлении постороннего запаха отключайте систему и проводите проверку.

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

  • не подключать к сети пленку, свернутую в рулон;
  • монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
  • при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
  • делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
  • при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
  • термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
  • сохранять схему укладки плёночного пола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

Плюсы укладки на бетонное основание

Укладка тёплого пола на бетон — это практично и быстро.

Плюсы Минусы
Экологичный материал — в составе нет вредных веществ. Бетон — холодный материал, поэтому требуется дополнительное утепление.
Чистота — использование специальных средств в процессе обработки практически полностью приводит к отсутствию пыли. Поверхность из бетона трудно восстановить, поэтому при больших дефектах полагается новая стяжка.
Простота монтажа — поверхность ровная.
Полное отсутствие проникновения микроорганизмов.
Монолитная поверхность — обеспечивает влагостойкость.
Не портится с годами, так как не поддаётся коррозии, и не гниёт.
Большой срок службы и не нет необходимости в уходе.
Прочность материала.

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

  1. Равномерный прогрев комнаты.
  2. Всегда теплое напольное покрытие.
  3. Температура внизу комнаты даже теплее, чем вверху.
  4. Экологически чистые материалы.
  5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

  1. Теплоотражающее покрытие.
  2. Термостат (обычно, идет в комплекте).
  3. Инфракрасная пленка.

Инфракрасный теплый пол

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

Выравнивание пола перед укладкой инфракрасного теплого пола

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника — там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосам

Укладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

  • комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
  • термодатчиком;
  • терморегулятором;
  • подложкой с фольгированным слоем;
  • полиэтиленовой плёнкой;
  • изолентой;
  • строительным скотчем;
  • ножницами;
  • пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Преимущества инфракрасного пола

Данная разновидность появилась относительно недавно и многие с недоверием относятся к ней, считая информацию об инфракрасном обогреве приукрашенной. Тем не менее у этой системы очень много плюсов, ниже только самые значимые из них:

  1. Простота монтажа. С работой справится практически любой человек, если следовать схеме, никаких сложностей не возникнет.
  2. Обогревающие элементы укладываются только там, где нужно. Обычно это проходы, зоны отдыха или работы. Не нужно тратить энергию на всю площадь, что позволяет экономить.
  3. Система нормально переносит отрицательные температуры: даже если в помещении будет -30°С, можно без проблем запускать ее и обогревать комнату. По этой причине инфракрасный пол подойдет для дачных домиков и других строений, которые не отапливаются зимой.
  4. Инфракрасное излучение – это тот же принцип обогрева, что и солнечное тепло.
  5. При необходимости можно быстро убрать систему или добавить к ней дополнительные модули. Гораздо больше времени займет снятие и укладка ламината.
  6. Нет ограничений по месту установки и ее площади. Подходит для любых помещений и не требует особых мер безопасности, это не водяной пол, который может затопить соседей.
  7. Уровень пола практически не поднимается. При использовании других вариантов требуется подготовка или заливка стяжки, тут это необязательно.
  8. Если перестанет работать одна или несколько полосок, остальные будут греть как обычно. В системе использовано параллельное подключение, поэтому выход из строя отдельных частей не критичен.
  9. Воздух в комнате прогревается равномерно.
  10. По поверхности комфортно ходить босиком.
  11. Нет конвекционных потоков воздуха, как при использовании радиаторов отопления или обогревателей.

Конечно, у этого типа есть и определенные минусы, которые стоит помнить. В первую очередь это высокая стоимость комплекта. Также нужно отметить немалый расход электричества, если площадь модулей большая и они включены постоянно.

Выбор типа укладки водяных систем для настила ламинированных досок

Рациональнее всего такой теплый пол устанавливать в частном коттедже. Водяной теплый пол под ламинат это конструкция из труб, проложенных под покрытием из ламинированных панелей. Движущаяся по системе горячая вода подогревает бетонную стяжку и финишную поверхность пола.

По металлопластиковым трубам этой системы постоянно циркулирует теплая вода, подогревая финишное покрытие пола

Нелишним будет добавить, что современные системы теплого пола изготавливаются из инновационных материалов. Металлопластиковые и полиэтиленовые конструкции надежно защищены от протечек и служат не хуже классически медных труб, а стоимость их значительно ниже.

Монтаж водяной системы подогрева под ламинированным покрытием имеет определенные нюансы, поскольку ламели недостаточно хорошо проводят тепло. Также следует знать, что не все способы укладки этой термосистемы подойдут для такой поверхности пола. Так, при монтаже труб водяного отопления настильным способом, эффект нагревания пола будет стремиться к нулю. Поэтому лучшим вариантом будет прокладка системы обогрева в слое цементной стяжки.

Профессионалы утверждают, что лучше всего устраивать теплые водяные полы под ламинат именно бетонным способом. Таким образом, слой раствора будет защищать трубы от механических повреждений. Кроме того, стяжка будет прогреваться полностью, что позволит проводить тепло равномерно.

Чтобы проложить конструкцию обогрева правильно, нужно учитывать некоторые детали. Начинают работу с разделения поверхности пола на сегменты и определения месторасположения нагревательных элементов. Далее, выравнивают плоскость, укладывают слой термоизоляции, и закрепляют арматуру для бетонной стяжки. После крепится монтажная рейка, и прокладываются трубы теплого пола. Они фиксируются проволокой к ячейкам уже проложенной металлической основы. Сетка арматуры выступает в роли разметки для монтажа системы подогрева пола.

Трубы можно уложить любым из двух известных способов – параллельно или по спирали, в зависимости от предварительно составленного проекта.

Для укладки ламината над теплым полом специалисты советуют заливать систему отопления цементным раствором

Дальнейшим шагом станет заливка установленной системы бетоном для образования стяжки. После окончательной полимеризации раствора следует провести пробный запуск системы. Необходимо проверить давление в трубах и настроить температуру. Если конструкция работает эффективно, ее можно считать готовой к использованию.
