Плюсы и минусы ростверкового фундамента

Преимущества свайно-ростверкового фундамента

Данная точка зрения ценна тем, что отражает опыт реальной работы специалиста. В дополнение можно лишь добавить, что для возведения данного вида фундамента не проводятся предварительные работы, такие как освобождение территории от растительности, снятие верхнего слоя земли и другие, то есть подготовительный этап отсутствует, что очень экономит время.

Свайно-ростверковый фундамент часто используют под газобетон. Это отдельная большая тема, мы ее коснемся в наших следующих публикациях.

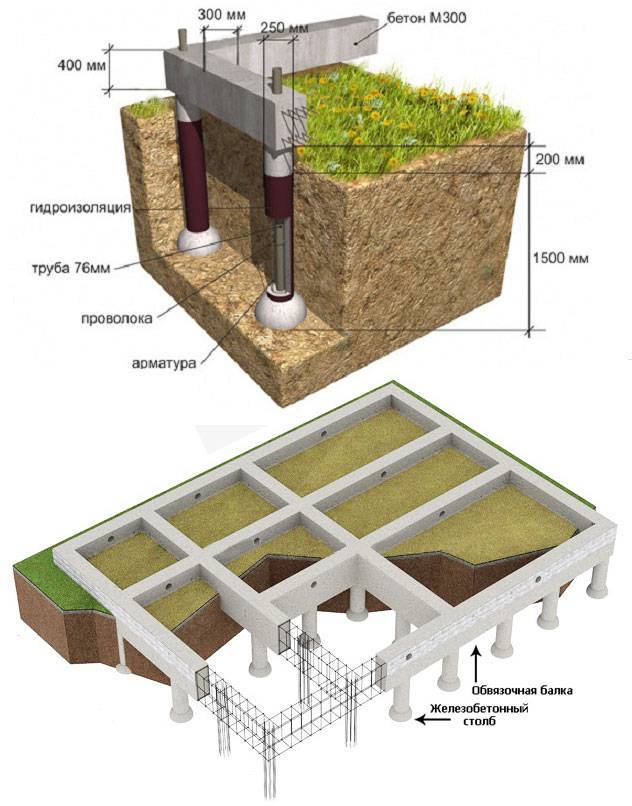

Свайно-ростверковый фундамент

Также выделяют еще несколько плюсов:

Фундамент можно устанавливать своими силами, не пользуясь услугами специалистов и не используя технику.
Низкая стоимость реализации проекта, что делает данный вид фундамента очень выгодным.

Это интересно: Крепление унитаза к полу

Типы свай

Существуют разные конструкции свай:

Сваи-стойки. Вертикальные опоры, находящиеся в плотном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
Висячие сваи. Удерживаются за счет силы трения между боковыми стенками и грунтом, а также за счет уплотненной грунтовой подушки под наконечником. Опоры на твердые слои не имеют. Прочность обеспечивается за счет площади контакта — чем длиннее свая, тем надежнее она установлена. Способны внезапно давать осадку из-за подземных изменений гидрогеологии.

По типу погружения существуют:

Забивные. Погружаются в грунт с помощью специальных механизмов. Имеют максимальную несущую способность и устойчивость, но создают немалую опасность при погружении для всех построек, расположенных поблизости.
Литьевые. Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на площадке. В пробуренную скважину устанавливают арматуру и заливают бетон, получая прочный вертикальный стержень. Удобны для самостоятельного изготовления.
Винтовые. Специфический вид свай, погружаемых в грунт путем завинчивания (наподобие шурупа). Позволяют самостоятельную установку, не требуют предварительной подготовки или земляных работ.

Материалом для свай могут служить:

Древесина. Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более долговечным и удобным видам.
Металл. Кроме винтовых свай, специальных конструкций не производится. Используют массивные куски швеллера, рельса, двутавра и т.д. Недостаток металлических свай — электрохимическая коррозия, от которой их практически невозможно защитить.
Железобетон. Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Является самым распространенным материалом, устойчивым ко всем нагрузкам и практически в 3 раза более долговечным, чем металлические сваи.

Выбор типа свай обусловлен техническими требованиями и условиями строительства. Чаще всего используются забивные или буронабивные железобетонные стержни.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
В установленных местах разделывают скважины на проектную глубину.
Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
строительство опалубки для ленточного ростверка;
гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
монтаж и установка армирующего каркаса для ростверка;
бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

разметка участка;
бурение скважин;
устройство обсадной трубы;
монтаж армирующего каркаса;
бетонирование шурфа;
устройство подушки из нерудных материалов под монолитную плиту;
строительство опалубки по периметру плиты;
гидроизоляция рулонным материалом;
монтаж армокаркаса, закладка коммуникационных линий;
связка арматуры буронабивных опор и будущей монолитной плиты;
заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Применение свайно-ростверкового фундамента

Использование СРФ при строительстве деревянного дома.

Этот тип фундамента хорош тем, что подходит для строительства в таких местах, где использование ленточного или плитного невозможно либо слишком затратно.

Где используется СРФ?

На слабонесущих грунтах. При строительстве домов на глубоко уходящих (до 1.5 метра) нестабильных почвах, таких как торфяники, карстовые грунты, плавающие и т.п., оптимальным вариантов является свайно-ленточное основание. Использование свайных столбов позволяет с минимальными затратами добраться до плотного почвенного слоя.
Для строительства на местах с перепадом рельефа. Это позволяет значительно сэкономить на выравнивании поверхности с помощью бетонирования и объемных земляных работ. Чтобы создать ровное основание под постройку на грунтах с уклоном, достаточно лишь варьировать длину сваи.
Для почв с любым уровнем грунтовых вод. Единственное на что это повлияет – высота ростверка. Низкий – для глубокого залегания вод, высокий – для поверхностного.
Для тяжелых зданий. Обустройство ростверка не только позволяет более равномерно распределить нагрузки на сваи, но и повысить несущую способность фундамента.
При строительстве на жестких почвах. Для ленточного или плитного в этом случае придется производить слишком трудоемкие земляные работы.
На участках, где новые земляные работы могут повредить фундаменты близлежащих построек или испортить ландшафтный дизайн.
В местах расположения некоторых коммуникаций (трубопроводы, подземные электролинии и др.), которые могут быть повреждены объемными земляными работами – рытьем траншей, котлованов и т.д.

Литой наконечник

Литые винты для свай изготавливаются только в производственных условиях, благодаря чему есть возможность отслеживать качество изделий. При этом применяется технология точного литья в вакууме, материалом изготовления служит высокопрочная сталь СТ-35, СТ-25. Готовые изделия проходят термообработку для повышения прочностных характеристик.

Цельнолитые наконечники по сравнению со сварными характеризуются:

точностью геометрических параметров;
более высокой толщиной лопасти (13 мм против 5 мм для сварных, если сравнивать толщину основания лопасти диаметром 300 мм);
погружением в грунт без деформации о встречающиеся мелкие камни и строительный мусор.

Цельнолитой наконечник вставляется в нижнюю часть трубы и обваривается по окружности. Такая конструкция обладает высокой несущей способностью и может применяться для возведения тяжелых бревенчатых домов (при условии правильно выбранного диаметра сваи).

Стоимость опорного элемента с литым наконечником приблизительно на 25% превосходит стоимость сварных изделий. Если для строительства выбрать сваи из стальных труб с качественной оцинковкой и внешним антикоррозийным полимерным покрытием, опоры для фундамента способны прослужить порядка сотни лет.

Антикоррозийная обработка самому литому наконечнику не требуется – защитный слой с рабочей части стирается о грунт в процессе завинчивания. Толщины и качества лопасти хватает для того, чтобы процесс коррозии не влиял на надежность и долговечность конструкции.

Обратите внимание: изделия с литыми наконечниками выбирать следует очень внимательно. Нарушение технологии производства ведет к снижению качества изделий и их надежности – к примеру, для снижения себестоимости готовые наконечники не подвергают термообработке или используют металл низкого качества

Такое литье отличается хрупкостью и наконечник не способен выполнять свои функции. На рынке можно встретить и подделки под литье.

Приобретать винтовые сваи с литыми наконечниками рекомендуется напрямую у надежного производителя, проверив сертификаты на изделия. Чтобы гарантировать надежность фундамента, монтажные работы проводят с применением специализированной техники и в процессе контролируют силовой момент закрутки опорных элементов. Если установка свай производилась собственными силами, по окончании монтажных работ для каждого элемента проводится испытание давлением.

Как правильно сделать самому?

Каждый тип свайно-ростверкового основания предполагает свой порядок технологических этапов. Например, для устройства забивных и винтовых свай не нужно бурить скважины, но не обойтись без аренды оборудования или спецтехники (за исключением малых винтовых опор). Ниже представлен порядок возведения буронабивных свай с железобетонной лентой.

Определение расстояния между сваями

В частном домостроении обычно поступают следующим образом:

обязательно устанавливают опоры под углами здания и в точках пересечения несущих стен;
если столбы находятся на расстоянии друг от друга больше, чем на 3 м, то между ними ставят промежуточные опоры.

Перед конструированием полезно ознакомится с требованиями к расстановке опор, которые описаны в документах СНиП 2.02.03-85 и ГОСТ 27751.

Разметка и земляные работы

Перед строительными работами с участка убирают строительный мусор и, при необходимости, выравнивают площадку. Затем наносят разметку, используя колышки и леску.

Обязательно сравнивают диаметры с проектными значениями. Обозначают места для будущих опор с помощью колышков, прутьев или делают небольшие углубления в почве в качестве меток.

Установка свай

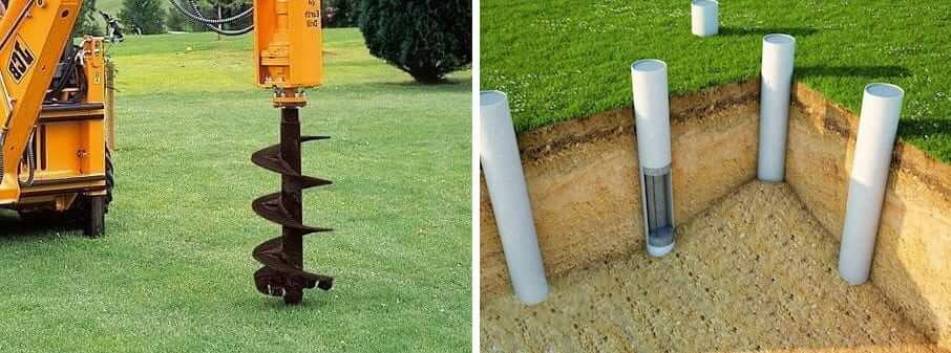

При помощи ручного бура высверливают скважины под сваи. Ручное устройство подходит для устройства шурфов диаметром до 30 см. Если на участке преобладают переувлажненные почвы, то на дне траншеи устраивают песчаную подушку высотой 10 – 20 см, обязательно утрамбовывая несущий слой.

Внутри шурфа устраивают арматурный каркас из стальных прутьев. Длина прутьев должна быть на 15 – 20 см больше высоты скважины (запас для связки опоры и ростверка). Заливают внутренность скважины бетонным раствором. Штыкуют смесь для удаления пузырьков воздуха. Бетону понадобится 2–3 недели, чтобы затвердеть, после чего переходят к следующему этапу.

Для винтовых и забивных столбов рыть траншеи ненужно. Опорные элементы завинчивают или вбивают грунт по установленным меткам.

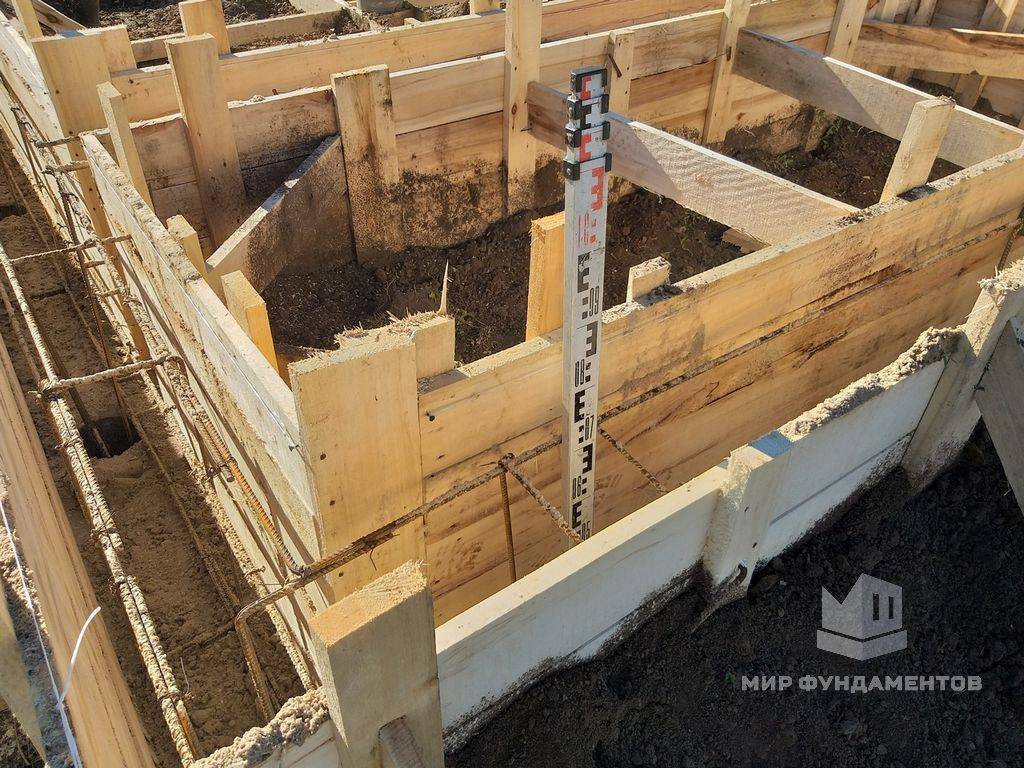

Строительство опалубки

Эксперты советуют поднимать ростверк над нулевым уровнем участка, но такая технология значительно усложнит строительство.

Под монолитную ленту выстраивают щитовую опалубку. Для этого можно использовать фанерные листы или сбитые доски. Целесообразно подпереть конструкцию по внешней стороне брусьями, чтобы под массой бетона опалубка не разошлась.

Армирование

Каркас из армированных прутьев добавит прочности фундаменту. Как правило, используют металлопрокат из стали АI – АIII. Жестко связывают армирующий каркас для ростверка с прутьями, которые выступают из поверхности опор.

Заливка бетона

Для ростверка используют бетон прочности не ниже М200. Заливку осуществляют за один раз посредством желобов, чтобы исключить расслаивание бетона от удара при падении с высоты.

Когда материал заполнит внутреннюю часть опалубки, проводят штыковку для удаления пузырьков воздуха. Затем бетон накрывают полиэтиленовой пленкой и оставляют на 3–4 недели до полного затвердевания.

В случае с металлическим ростверком обвязочные изделия приваривают к прутьям, которые были оставлены выступающими из опор. Ростверк из брусьев фиксируют на оголовках столбов, предварительно сделав в металлических пластинах технические отверстия.

Гидроизоляция и вентиляция

Почвенная влага с годами разрушает бетонный фундамент, поэтому принимают меры по гидроизоляции конструктивных элементов. Чтобы защитить опоры перед устройством арматурного каркаса в скважину помещают свернутый в трубу лист рубероида или стеклорубероидного материала.

Чтобы вентилировать пространство между железобетонной конструкцией и землей, в опалубку заделывают отрезки труб небольшого диаметра (20 – 25 см). Для «висячей» ленты устраивать продухи не нужно: вентиляция осуществляются за счет воздушного пространства между грунтом и основанием.

В случае с металлическим ростверком защитой служит обмазочный гидрофобный состав, которым покрывают выступающие над землей части конструкции, особое внимание уделяя сварным швам. Деревянные брусья предварительно пропитывают гидрофобной жидкостью

Теплоизоляция

Роль теплоизолятора для ростверка выполняет пленка на основе пенополиуретана, который одновременно защищает конструкцию и от влаги. Пенный материал наносят на всю поверхность ростверка с помощью специального распылителя после того, как бетон полностью застынет. В качестве альтернативы можно использовать листовой экстрадированный пенополистирол.

Стоимость

Перед началом строительства всегда рассчитывают итоговую стоимость. Цена свайно-ростверкового фундамента суммируется из нескольких показателей. Это, само собой, цена свай, которая различается в зависимости от их диаметра, длины, вида и качества; стоимости их доставки и установки; а также работ и материалов для создания ростверка.

Для того чтобы не тратить средства на лишний материал, важно точно произвести расчет свайно-ростверкового фундамента. Для этого следует либо обратиться в фирму, либо воспользоваться онлайн калькулятором

Второй вариант является бесплатным, но в этом случае возможна небольшая погрешность.

Выстроенный фундамент прослужит без ремонта долгие годы, если для него выбраны только высококачественные материалы. В этом случае при правильном проведении всех работ итог окажется оптимальным. Любая сомнительная экономия на качестве строительных материалов недопустима на таком ответственном этапе как обустройство фундамента.

Заливка ростверка бетоном

Заключительный этап работ это заливка ростверка бетоном. Бетон делают различных марок. От марки М 100 до марки М 500. Чем больше число, тем выше прочностные характеристики бетона. В таких фундаментах, как ростверк применяют бетон повышенной прочности. Если смесь готовят непосредственно на строительной площадке, то нужно знать,сколько поместить цемента, щебня, песка и воды на один замес в бетономешалку и в какой пропорции. Марка цемента, фракции и вид наполнителей определают марку бетона. В случае большого объёма работ, можно заказать подачу на строительную площадку автомиксера с готовой бетонной смесью. Заливать ростверк бетоном нужно за один раз. В случае прерывания процесса заливки можно получить бетон с нарушенными прочностными характеристиками. Посмотрев видео, Вы узнаете, как правильно заливать опалубку ростверка бетоном.

По мере заливки бетона, его уплотняют, выдавливая воздух из его массы. При уплотнении бетона используют любой подручный инструмент, пригодный для перемешивания раствора. Эффективны в этой работе специальные вибраторы, работающие от электрической сети.

Этапы строительства

Перед началом монтажной работы нужна схема, также важно рассчитать размеры, произвести разметку, просчитать стоимость и необходимое количество используемого материала. После этого начинаем бурить отверстия под сваи

Диаметр шурфа должен быть немного больше, чем диаметр устанавливаемой сваи

После этого начинаем бурить отверстия под сваи. Диаметр шурфа должен быть немного больше, чем диаметр устанавливаемой сваи.

Если устройство и армирование фундамента вы проводите своими руками, то обычно для бурения используют ручной земляной бур.

Глубина отверстия, сделанная таким буром, максимально составляет 5 метров, ширина около 30-ти сантиметров.

Если же, например, глубина запланирована большая, то используют моторизированную буровую установку.

Заливка свай своими руками производится таким методом: кусками рубероида оборачиваются сваи и вставляются внутрь отверстия, после этого необходимо установить металлические прутья, вполне хватит трех штук диаметром около 8 миллиметров, они скрепляются между собой.

Высота прутьев арматуры должна не доходить до ростверка на пару сантиметров. Изнутри отверстия заливаются бетонным раствором. Марка бетона используемая для заливки обычно М-200, М-250, М-300.

Обустройство ростверка может быть монолитным или сборным.

Тут также имеется ряд замечаний:

строительство своими руками ростверка не должно пересекаться с трубопроводами;

сваи не должны иметь отклонений от оси по вертикали на 5 сантиметров и более;

все зазоры и трещины должны быть заизолированы при помощи раствора бетона;

армирование ростверка также является обязательным этапом.

Перед тем как устанавливать стены своими руками, нужно уровнем проверить поверхность ростверка.

Если есть отклонения, то поверх производится стяжка бетонным слоем. После того как устройство и армирование конструкции завершено, необходимо произвести отделку цокольной части.

Достоинства винтовых свай

Фундамент СВФ имеет преимущества в сравнении с любой из существующих технологий. Не являются исключением буронабивные сваи, изготовление которых более затратное. В малоэтажном, административном и промышленном строительстве здания на свайно-винтовых основаниях предпочтительнее прочих.

Схематичное изображение фундамента на винтовых сваях.

Снижение бюджета строительства

Свайно-винтовые фундаменты позволяют снизить смету строительства за счет отсутствия операций:

земляные работы/планировка участка;
подготовка из нерудных материалов (подушка);
гидроизоляция подошвы, конструкций, находящихся в земле;
утепление конструкций фундамента;
дренаж по периметру коттеджа;
опалубка/распалубка;
ожидание набора прочности бетоном;
аренда спецтехники;
изготовление цоколя.

Технология на 1/3 дешевле МЗЛФ, столбчатых оснований, для которых небольшой объем земляных работ выполнить необходимо.

Экономия времени

На последнем этапе строительства фундамент свайно-винтовой требует приготовления бетона. Смесью заполняют тело сваи для предупреждения внутренней коррозии. В отличие от любых других бетонных конструкций здесь отсутствует ожидаете набора прочности. Оголовки монтируются сразу, после чего, можно приступать к изготовлению ростверка, стен.

Срок сдачи объекта гарантирован в том же месяце, когда сваи были завезены в пятно застройки. Каркасная забирка сооружается быстрее полноценного цоколя.

Простой монтаж

Фундамент может монтироваться вручную, механическим способом при помощи бытовой дрели. В последнем варианте придется увеличить бюджет строительства всего на 3 – 5 тысяч для покупки гайковерта с передаточным числом 1/50 – 1/70.

При ручном изготовлении свайно-винтовых оснований используется три рабочих, которые затрачивают около 20 минут на каждое изделие при глубине погружения 2 – 3 м.

Экологичность

Ландшафт остается нетронутым, спецтехника не заходит на участок. Отсутствует выемка грунта, в отличие от заливки, эксплуатации массивных ж/б конструкций, не придется корчевать взрослые деревья, корни которых опасны для плитных, ленточных оснований.

Всесезонность

Кроме того, что строительство СВФ практикуется зимой, цена на него не меняется в большую сторону. Для погружения свай достаточно отогреть верхний слой для бурения направляющей скважины глубиной 0,5 м. Остальные замерзшие пласты они пройдут без особых усилий. Имеется опыт эксплуатации СВФ на вечномерзлых грунтах, поэтому для любого региона РФ технология подходит идеально.

Отсутствие ограничений

Свайный фундамент хорошо подходит для сложного рельефа, высокого УГВ.

Сложный ландшафт, болота, высокий УГВ, любые перепады высот в пятне застройки не являются ограничениями для СВФ. Кроме каркасных, щитовых, фахверковых, панельных зданий на них можно строить многоэтажные кирпичные и бетонные коттеджи. Но в 90% строительных компаний, занимающихся изготовлением СВФ, отсутствуют специалисты, способные спроектировать каменный дом на винтовых сваях, из-за этого сложилось мнение, что сваи пригодны только для легких деревянных домов, на самом деле это не так.

Проветривание подполья

Согласно требованиям СП , распространяющимся на системы вентиляции и отопления зданий, подполье должно проветриваться окнами (отверстиями), площадь которых составляет 1/400 от размеров стен. Это необходимо для отведения испарений из незащищенного пароизоляцией грунта.

Свайно-винтовые фундаменты защищают декоративной забиркой (фальш-цоколь), оставляют продухи в соответствии с этими требованиями. Многие владельцы пытаются защитить этот уровень теплоизоляцией, не учитывая, что сохранить тепло в подполье не получится ввиду его отсутствия возле неотапливаемой земли.

Отсутствие задержек

Технологические перерывы в технологии СВФ отсутствуют. Погружение свай возможно при незначительных осадках, в зимний период. Для других фундаментов при отрицательных температурах придется выполнить комплекс дорогостоящих мероприятий. Стены возводятся сразу после заполнения тела сваи бетоном, монтажа оголовка. При выборе монолитного ростверка время сдачи объекта все равно будет меньше.

Ремонтопригодность

Каждая свая при необходимости может заменяться, усиливаться без демонтажа жилища. Именно сваями ремонтируют все остальные фундаменты, выработавшие ресурс. Механическим способом их можно погрузить до несущего пласта даже вплотную к эксплуатируемым стенам. В сложных случаях внутри здания демонтируется пол или отдельный участок, СВС вкручивают изнутри, используя дрель с усилителем крутящего момента.

Как сделать монолитный ростверк на сваях?

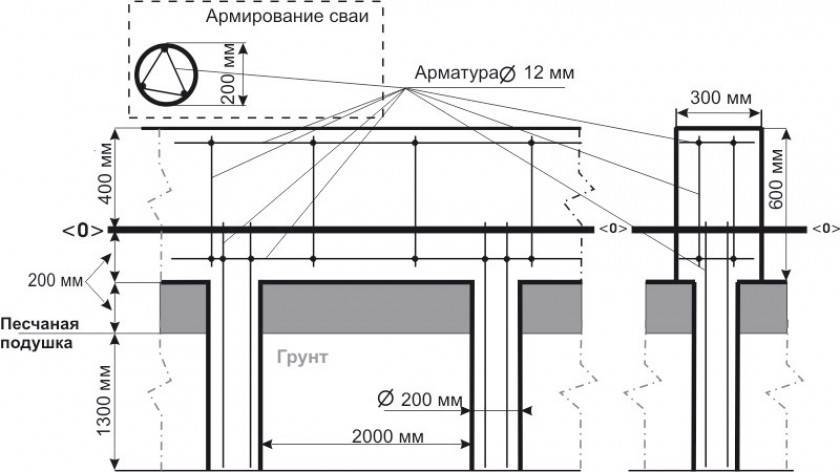

Схема устройства росверка на свайном основании

Построить такой фундамент своими руками достаточно просто, в этом ключевое преимущество свайно-ростверковых оснований. Сделать это можно следующим образом:

разработать эскизный проект будущего дома, посчитать нагрузку со стороны самого сооружения и монолитной плиты. По полученным данным рассчитать количество и шаг установки железобетонных свай, сделать проект будущего фундамента;
по готовым чертежам пробурить или выкопать скважины на заданную расчетную глубину. Если выбор остановлен на заводских изделиях с наконечниками, их можно установить с помощью копрового молотка;
как только все винтовые сваи будут установлены на заданную глубину, их нужно выровнять по горизонтали и при необходимости стесать болгаркой. Устанавливать опоры рекомендуется строго вертикально, допускается отклонение от вертикали не более 2-3 градуса;
далее начинают изготовлять опалубку. Ее можно сделать несъемной из плит пенополистирола или съемной с древесины. Выбор типа и конструкции опалубки зависит от финансовых возможностей застройщика. Все щели и стыки должны быть закрыты, чтобы бетон не вытекал, также рекомендуется на время заливки бетонным раствором укрепить дно опалубки, чтобы она не рассыпалась от массы бетона;
внутри опалубки установить арматурный каркас, рассчитанный по принципу, как для обычной монолитной плиты с тем исключением, что вертикальные прутья затем будут связаны с арматурой самих опорных элементов;
если будет возведен мелкозаглубленный или заглубленный монолитный ростверк, тогда нужно предварительно выкопать траншею и в ней монтировать опалубку;

Минусы такого основания

Несмотря на ряд плюсов рассматриваемого вида фундамента, существуют также и некоторые его недостатки:

Требуется обязательное проведение расчетов нагрузки, которая будет воздействовать на несущие части сооружения. В данном случае без помощи специалиста в этой отрасли, просто не обойтись.
Необходимо также разработать подробную документацию, в которой будут указаны такие показатели как: длина и количество свай, их диаметр и точное место их установления.
К минусу можно отнести, невозможность использования такого фундамента для слишком громоздкого и тяжелого здания.
Необходимость утеплять возводимую конструкцию, потому как имеется зазор между поверхностью и непосредственно полом.
Наличие трудностей при необходимости ремонтных работ, которые уже существуют. В данном случае придется возводить дополнительные стенки, выполняющие роль подспорья, или же сваи, а такой процесс является дорогостоящим и достаточно сложным.

Этапы монтажа

Строительство свайного фундамента с ростверком начинается с погружения свай в землю. Обязательное условие при работе – точно определить уровень промерзания грунта. Опоры должны быть заглублены ниже этой отметки. Далее сваи связываются ростверками. По своей природе ростверковые соединения могут быть изготовлены из следующих материалов:

бетон;
металл;
дерево.

Ростверки предохраняют от смещения грунта. Они противодействуют нестабильности конструкции при замерзании-оттаивании и обеспечивают жесткую сцепку конструкционных элементов здания. Сваи монтируются в точках, где предполагается самая большая нагрузка, их длина зависит от глубины промерзания почвы.

На практике для строительства малоэтажных домов применяются опоры от 1,5 до 3 м. Расстояние между соседними элементами составляет 1-1,5 м. Отверстия под опоры обязательно обсаживаются рубероидом или подобным ему материалом. Можно проводить обсадку асбестоцементными трубами.

В отверстии вертикально закрепляют и надежно связывают 4 арматурных прута. Верхняя часть сваи обязательно должна находиться выше уровня земли. Арматурная нить, выходящая из свайной опоры, вяжется с арматурой ростверка. Проводится заливка отверстий бетонной смесью.

На протяжении недели бетон будет набирать прочность. По истечении 7 суток показатель достигнет 60 %. После этого можно приступать к работе по армированию ростверка. Процесс начинается с опалубки. В нее засыпается песок или укладывается пенополистирол. Тем самым ростверк будет поднят над землей (висеть на сваях).

Важный момент перед армированием – гидроизоляция верхней части свайных столбов. Этот этап нельзя пропустить ни в коем случае. Армирование проводится согласно общей схеме, разработанной под конкретное строительство. Это связано с тем, что положение опор и распределение нагрузок на ростверк отличается в разных местах конструкции. Подсыпку из-под ростверковой конструкции убирают после достижения бетоном половины марочной прочности (не ранее, чем через 7 суток).

С учетом того, что для каждого конкретного случая положение опор и распределение нагрузки в ростверке является разным, армирование осуществляется в индивидуальном порядке. Арматура, которая выпускается из свай, связывается с арматурой ростверка. Когда ростверк набирает более половины марочной прочности, подсыпка из-под него убирается. Ростверковая конструкция висит на сваях. Не допускается, чтобы ростверк опирался на грунт между сваями.

Плюсы и минусы свайно-ростверкового фундамента

Как и у каждой другой строительной конструкции, у свайно-ростверковой есть свои достоинства, недостатки и ограничения в применении.

Преимущества:

Краткосрочное строительство.

Предполагает минимальные затраты времени на создание фундамента при условии, что работу проводят опытные мастера со своей спецтехникой. Свайный фундамент для кирпичного дома (либо другого типа сооружения) обустраивается в кратчайшие сроки. Заказчик получает готовый объект под ключ.

Экономичность.

Предполагает использование небольшого количества бетона из-за того, что нет необходимости сооружения в земле подушки.

Энергоэффективность.

В холодное время года, когда грунт промерзает, площадь взаимодействия элементов свайно-ростверкового фундамента с замерзшей землей минимальна. Тем самым потери тепла здания также небольшие.

Наличие виброизолирующих свойств у конструкции.

Особенности соединения свай с ростверком обеспечивают надежную защиту конструкции от вибрации, связанной с близким расположением здания относительно крупных автобанов, железной дороги или метро. Свайный фундамент без ростверка в таких случаях менее эффективен.

Нужно отметить тот факт, что строительство свайно-ростверковой конструкции можно проводить практически в любое время года. Ограничение – нельзя проводить работы при температуре ниже -10 °C. Еще один плюс такого фундамента – доступность цены используемых материалов.

Недостатки и минусы:

Применение специальной техники.

Возвести фундамент данного типа самому невозможно. Технология предполагает обязательное использование спецтехники.

Наем бригады.

Своими руками обустроить такой вид фундамента практически невозможно.

Сложность возведения цокольных этажей.

Особенности и схемы расположения опор усложняют обустройство подвальных и цокольных помещений. Часто приходится заполнять пространство между сваями, что значительно увеличивает окончательную стоимость.

Низкая стойкость к опрокидыванию.
