Правильная установка терморегулятора теплого пола и условия эксплуатации

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Виды терморегуляторов

Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Терморегулятор для теплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.Читать так же: об особенностях эксплуатации электрического теплого пола. Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

  • безопасна;
  • очень удобна;
  • экономична;
  • в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Несмотря на кажущуюся сложность устройства тёплых полов, в действительности оно крайне простое, как и сам монтаж. В основе его работы заключается превращение электроэнергии в тепловую посредством проводника, имеющего высокое сопротивление. В качестве такового может выступать кабель либо мат, которые подключаются к сети 220 вольт. Следит же за степенью нагрева и температурой терморегулятор.


Терморегулятор поможет поддержать необходимую температуру, не перегревая пол

Выбранный проводник укладывается на фольгу, которой покрывается черновая стяжка толщиной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют с помощью специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку толщиной от 2 до 5 см, на которую впоследствии будет уложено чистовое покрытие

При его выборе стоит обращать внимание на допустимость использования с системой «тёплый пол»

Таким образом, устройство отопления пола включает в себя:

  • нагреватель;
  • терморегулятор;
  • датчик температуры.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

  1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
  2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
  3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Какими бывают терморегуляторы?

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

  • Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
  • Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
  • Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
  • Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор. Это связано с глубиной залегания датчика в стяжку

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

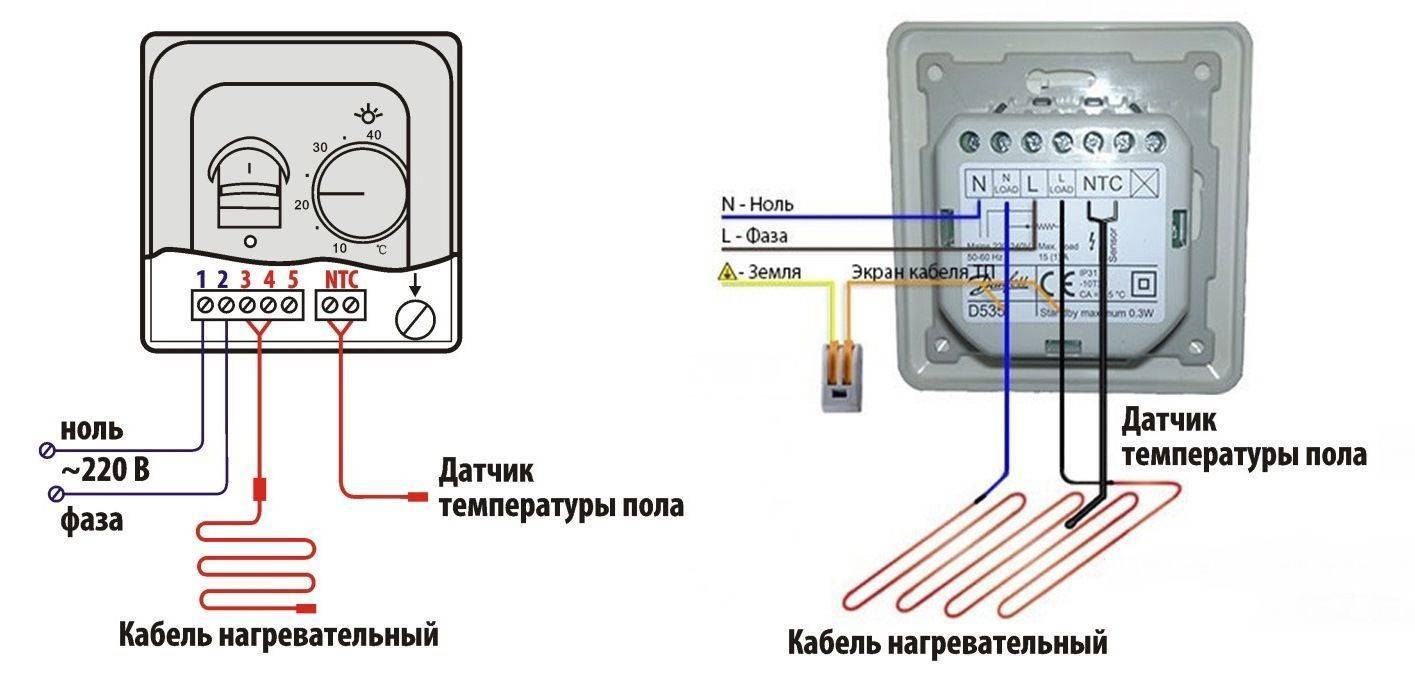

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.
