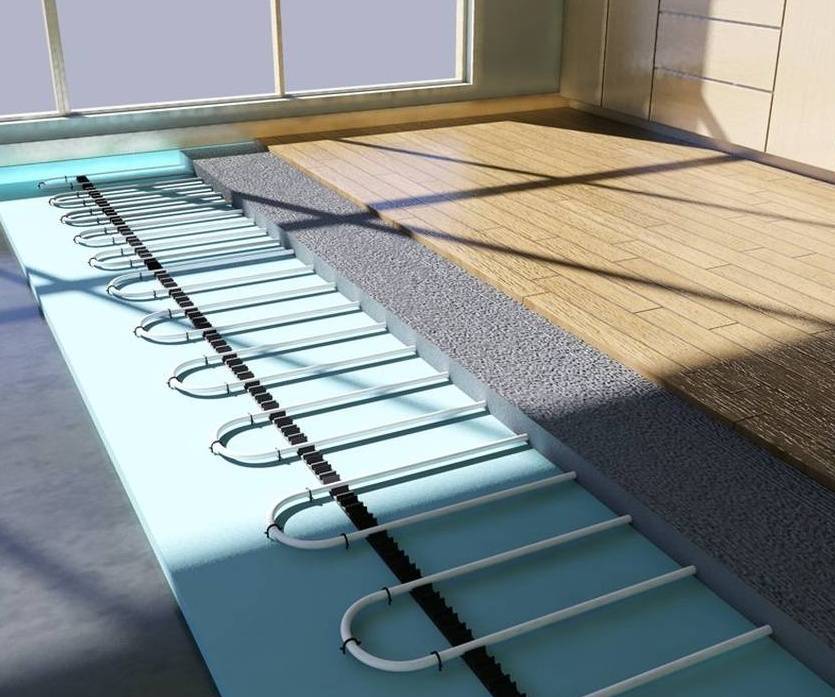

Подложка для теплого водяного пола

Пол с водяным подогревом

Работает на водяных отопительных трубах, проложенных между перекрытием и настилом. Вода нагревается в котле или в бойлере и с помощью насоса подается по нагревательному контуру.

Остывшая вода попадает обратно в бойлер и так по замкнутому циклу. Встроенная система контроля тепла не позволят нагреться полу выше заданной температуры.

Это тип тёплого пола хорош для индивидуального жилья, но совершенно не подходит для многоквартирного дома с центральным отоплением. Ещё один минус – в случае поломки или протечки трубы часто требуется демонтировать всю конструкцию.

Рекомендуем: Как подобрать материал для тёплого водяного пола?

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты
На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные матыПленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.
• Плоские маты из пенополистиролаОни же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.
• Специальные маты с бобышками.Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ:
  • ряды фигурных выступов упрощают монтаж труб
  • не требуется дополнительной фиксации труб
  • не требует дополнительных слоев перед укладкой стяжки
  • сопутствует равномерному распределению теплопроводящих элементов конструкции
  • обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

https://youtube.com/watch?v=DimfWtf-0PI

Подложка для инфракрасных полов с подогревом

Для качественного функционирования тёплых полов ИК необходимо соблюдение двух рекомендаций:

• четкое следование технологии монтажа;
• установка теплоотражающего материала вверх фольгой.

При укладке отражающего слоя под теплый пол рекомендуется соблюдать следующие советы профессиональных мастеров:

• Плиты с магнезитом и древесностружечные панели. Перед монтажом такого материала на основание укладывают алюминиевую пленку, а сверху уже стелют подложку. Для этих целей можно применять фольгированные прослойки.
• Металлизированные материалы на основе полимеров монтируют гладкой стороной вверх. В результате такой укладки образуется тонкое и эффективное теплоотражающее покрытие.
• Укладку прослойки проводят по всей поверхности пола, на которую будут монтировать систему подогрева. Материал настилают внахлест, прочно проклеивая стыки специальным скотчем. Такие меры создадут достаточные показатели гидро- и теплоизоляции. Клейкая лента для подложки должна быть металлизированной. Обычные материалы могут не выдержать нагрева и расплавиться.

Соблюдая эти нехитрые правила, вы без труда сможете самостоятельно смонтировать и выбрать качественную подложку. Обязательно учитывайте состав материала и его совместимость с вашей системой подогрева.

Существуют отражатели, способные значительно облегчить процесс монтажа электрических кабелей. Это так называемые прослойки с бобышками. Конструкция такого материала представляет собой ковер, усеянный плотными рядами выступающих цилиндров. Эти выступы называют бобышками. Между них очень удобно укладывать кабель теплого пола. Для такого монтажа не требуются дополнительные крепежи или клейкие составы – бобышки прочно удерживают кабель на поверхности прослойки, не давая им съехать в сторону.

Применение керамических покрытий

Самый лучший тип покрытия для такого типа теплых полов – это керамическая плитка. Она даже при высокотемпературном нагреве остается самым чистым и безвредным материалом среди всех применяемых для финального этапа облицовки пола.

Керамическое покрытие для теплого пола

Также она даже при повторном цикле нагрев-остывание не деформируется, имеет высокие показатели устойчивости к влаге и без труда очищается. Кстати, высокая скорость нагрева может быть недостатком применения керамики – не всегда для ног это бывает полезно.

Плитка, как и итоговое покрытие для водяного пола, – идеальнее решение для тех, у кого постоянно замерзают ноги и кто часто болеет простудой.

Структура водяного теплого пола

Теплый пол состоит из следующих элементов:

1. Плита перекрытия (железобетонная)
2. Гидроизоляция, поскольку малейшее увлажнение снизу серьезно ухудшает теплоизоляционные свойства любого утеплительного материала
3. Утеплитель (его задача – минимизировать тепловые потери вниз и создать максимальный тепловой поток вверх, т.е. в помещение, которое мы и стараемся отопить нашей системой водяного теплого пола)
4. Труба теплого пола, от которой идет тепловой поток во все стороны

Минимальная толщина стяжки 65 миллиметров и минимальное расстояние от верхнего края трубы до края стяжки – 45 миллиметров. Обязательно по периметру помещения укладывается демпферная лента для минимизации тепловых потерь через стены и компенсации расширения бетонной стяжки. Поскольку нет жесткой  связи между бетонной стяжкой и стеной, стяжка дышит. Соответственно она должна отделяться от стены с помощью демпферной ленты.

Наша задача состоит в том, чтобы направить тепло вверх, в обогреваемую комнату и не дать ему уйти вниз, в подвал, на улицу. Для этого нам и предлагают устанавливать подложку для теплого пола.

Назначение подкладного материала

Подложка предотвращает образование люфта между панелями

Ламинат уже довольно продолжительное время используется в соединении с тёплым водяным полом, он удобен в монтаже, имеет относительно недорогую цену и презентабельный вид.

При его сооружении обязательно присутствие подложки, которая позволит избежать образования люфтов при соединении досок и различных звуков в полу.

Толщина подложки варьирует в пределах от 2 мм до 5 см, главным свойством её является теплопроводность. Она также поможет:

• защитить панели от вредных проявлений, которые могут возникнуть при взаимодействии бетона и ДВП;
• предотвратить вредные выделения из ламината при нагревании;
• утеплить покрытие;
• смягчить нагрузки;
• сравнять перепады высот;
• продлить срок эксплуатации ламината.

Он отлично сочетается с бетонными и цементными стяжками, способен выдержать различные воздействия и задерживает появление микробов.

ЧИТАТЬ ДАЛЕЕ: Теплый пол — какой тип выбрать? Варианты

Подбирая подложку под ламинат для теплого водяного пола, прежде всего, нужно изучить поверхность, определить степень увлажнения помещения и его размер. Это нужно сделать, чтобы понять направление укладывания материала.

Лучше всего выбор осуществлять со специалистом, который поможет дельным советом. Вместе с тем, к подложке нужно будет добавить полиэтилен или фольгу.

Если пол выровнен, то нет необходимости в толстой подложке

На ровное основание пола подойдёт подложка небольшой толщины – 2 мм. При наличии мелких неровностей лучше использовать материал шириной в 3 мм.

Подложка предотвращает образование люфта между панелями

Маты для теплого водяного пола

Существует целый ряд матов для теплого водяного пола, все они обладают разными характеристиками и находятся в разных ценовых категориях. Рассмотрим их основные виды:

Фольгированные маты На ценнике в магазине помимо этого названия можно увидеть “Фольгированная подложка под теплые полы” или “пенофол со светоотражающим покрытием”.

Из названия несложно догадаться, что их основной рабочий элемент – это светоотражающая поверхность.

Подобный вид матов является хоть дешевым, но далеко не самым лучшим вариантом, он не подойдет для цокольных этажей, но будет являться хорошим решением, когда важно сэкономить 3 – 4 сантиметра жизненного пространства. Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх

Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку

Фольгированные маты под теплые водяные полы укладываются на основание отражающей поверхностью вверх. Монтаж труб проходит прямо поверх такой подложки. После монтажа можно сразу проводить стяжку.

• Пленочные маты

  Пленочные маты для теплого пола являются более продвинутым решением, нежели фольгированные, их теплоизолирующие свойства на порядок выше за счет использования более современных полимеров чем пенофол. Конструкционные особенности позволяют использовать их как подложку для теплого пола под ламинат. Кроме того монтаж труб теплого пола будет упрощен наличием специальной разметки и системой креплений (ламелей) для труб. Стяжка также может укладываться поверх пленочных матов для теплого водяного пола без использования промежуточных слоев.

• Плоские маты из пенополистирола

  Они же маты из пенопласта, обладают высоким классом звукоизоляции, но имеют ряд недостатков, к которым относится низкая устойчивость к повреждениям и химическая чувствительность к составу стяжки. В связи с низкой химической устойчивостью подложки для теплого пола из пенополистирола необходимо перед прокладкой труб уложить вторым слоем полиэтиленовую пленку высокой плотности.

• Специальные маты с бобышками.

  Цена на подложку для теплого пола с бобышками выше чем у матов из пенополистирола, однако она оправдывает себя на более поздних этапах монтажа.

  Подложка с бобышками под теплый пол является одним из лучших решений и обладает рядом преимуществ: ряды фигурных выступов упрощают монтаж труб

• не требуется дополнительной фиксации труб
• не требует дополнительных слоев перед укладкой стяжки
• сопутствует равномерному распределению теплопроводящих элементов конструкции
• обладает высокой шумо, тепло и гидроизоляцией

Прочие виды подложек

Помимо специализированных подложек широкое применение получили такие материалы как пробковые маты и плиты из ДСП и ОСП, однако стоит заметить, что подобные материалы хоть и обладают высокими теплоизоляционными и звукоизоляционными характеристиками, их применение в качестве подложки под теплый водяной пол экономически не выгодно, поскольку они требуют дополнительных мер для пароизоляции, что влечет за собой дополнительные траты.

Комбинированная подложка под водяной теплый пол

Допустимо использовать сразу 2 вида утеплителя, уложенные слоями, так например одновременное применение фольгированных и плоских матов даст двойной эффект в теплоизоляции, где фольгированное покрытие будет выполнять отражающие свойства, а пенополистирол теплоизолирующие.

Подобный вид комбинации не единственный, все чаще используются комбинации из матов с бобышками, металлического профиля и гипсоволоконного листа.

Пробка

Ламинированное покрытие под тёплый пол стоит недёшево, поэтому следует выбирать качественную подложку, которая сохранит его на долгие годы. Одним из таких качественных материалов для защиты ламелей является пробка.

Классическая пробковая изоляция выполнена без использования синтетических наполнителей. Она прочная, твёрдая, но очень гигроскопична. При напольном обогреве использовать её не рекомендуют. Следует выбирать материал, который дополнительно послужит гидроизоляцией для финишного напольного покрытия.

Подложка под ламинат для тёплого водяного пола может быть выполнена из пробки с битумным или резиновым наполнителем. Основой для битумно-пробкового материала является крафт-бумага. Снизу на неё наносится крошка из древесной коры, сверху битум. Резиново-пробковый материал производится из каучуковой смеси и крошки коры дерева.

Основные характеристики изоляционного покрытия:

влагостойкость;
звукоизоляция;
прочность;
заниженная теплопроводность, что для системы напольного обогрева имеет немаловажное значение.

Рекомендуем: Как выполнить настройку тёплого пола?

Производится подложка в рулонах. Изоляцию легко укладывать на черновое покрытие. Рулоны раскатывают на поверхности бетонной стяжки. При необходимости ленты разрезают монтажным ножом. Укладку производят стык в стык. Для крепления используют скотч. В качестве подложки рекомендуют использовать материал «Premium Cork», «Parkolag».

Для чего нужна теплоизоляционная подложка

Подложка — теплоизоляционный материл, которой работает по принципу «термоса», и гидроизоляционный слой, предохраняющий от влаги. Располагается она между основой и теплоносителем, тем самым смягчает давление, которое оказывается на основу. Главная задача подложки — сохранять и передавать тепловую энергию вверх, а не давать теплу уходить внутрь пола.

На качество работы отопления оказывает влияние грамотно оборудованная подкладка. Работа самой мощной и дорогой системы отопления будет малоэффективной, при неправильно выбранном утеплителе, ведь тепло будет расходоваться в пустую.

Чтобы достичь такого результата, необходимо использовать в данном слое пирога теплоизолирующий материал с низкой проводимостью тепла. Это качество позволяет отражать тепло, и направлять его вверх. То есть, подложка для тёплого пола, которая спрятана под стяжкой  из бетона или расположена в середине конструкции, является ключевым фактором эффективного обогрева.

Выбрать хорошую подложку не просто, следует обращать внимание на её практичность и технологичность, она должна быть удобна в работе, и иметь необходимую жёсткость. Такое изделие обойдётся не дёшево, но прослужит долго и значительно увеличит коэффициент полезного действия пола

Определить лучшую подложку можно по наличию:

• хороших гидро- и теплоизоляционных показателей;
• повышенных отражающих свойств;
• устойчивости к температурным перепадам, если выдерживает нагрев до 90 градусов;
• устойчивости к деформации;
• огнеустойчивости.

Кроме того, она должна быть экологически безопасной.

Особенности ламината в сочетании с теплым полом

Ламинат — популярное половое покрытие, выдерживающее температуру до 40 градусов. Является прочным и эластичным. Недостатком можно считать высокую стоимость. При наличии специальной маркировки, разрешается соседство с греющими конструкциями, может укладываться на любые виды тёплых полов.

Следует размещать изоляцию между ламелями и тёплым полом толщиной от 2 до 5 мм. Необходимо это делать для того, чтобы отделять ламинат от бетонной основы. Её отсутствие может спровоцировать образование люфта в места стыка досок, что приведёт к неприятным звукам при ходьбе.

Положительным моментом так же можно считать наличие особого свойство материала, из которого изготавливается подкладка – способность не реагировать на щелочную среду. Так же его «не любят» грызуны и насекомые

Не маловажное значение играет способность подложки осуществлять микровентеляцию пола, благодаря чему не скапливается конденсат

Функции

Ламинат уже давно и заслуженно пользуется огромной популярностью. Данное финишное покрытие недорогое, удобное в монтаже, имеет привлекательный внешний вид. Когда в помещении планируется обустройство теплых полов, наличие положки позволит отгородить ламинат от пола и бетонного основания. Если не использовать подложку, то со временем, образуется люфт в местах стыковки досок ламината. Если пройти по этим зонам, то напольное покрытие начнет стучать и издавать другие неприятные звуки.

Для того, чтобы таких неприятностей не возникло, используют подложки. Их толщина составляет от 2 до 5 м. Сегодня специально для обустройства теплых полов используют изделия с повышенными характеристиками теплопроводности.

Такое изделие может решить сразу несколько важных задач. Так, материал возьмет на себя роль дополнительного утеплителя, будет амортизировать нагрузки, а также сможет выровнять незначительные, оставшиеся после отделки чернового пола перепады высот. С подложками ламинатная доска не будет скрипеть.

Подложки настилают между нагревательными элементами теплого пола и ламинатом. Производители таких досок советуют в качестве этого материала рулонный полиэтилен. Считается, что это самый лучший и наиболее подходящий вариант из всех тех, что предлагает современный рынок. Такой материал на основе полиэтилена отлично работает в сочетании с щелочными бетонами и цементами. Полиэтилен отлично выдерживает различные агрессивные воздействия химических веществ и препятствует появлению различных микроорганизмов.

Экструдированный пенополистирол

Экструдированный пенополистирол идеально подходит для укладки на водяной теплый пол. Его популярность объясняется следующими преимуществами:

Инструкция укладки экструдированного пенополистирола для теплого пола

• высокие тепло- и звукоизоляционные свойства. Пенополистирол отличается пористой структурой, благодаря чему достигается такой положительный эффект;
• низкое водопоглощение. Это не только продлевает срок службы всей конструкции, а и препятствует образованию конденсата под ламинатом;
• легкий монтаж. Пенополистирол для теплого водяного пола выпускается в виде плит, которые отличаются стабильностью геометрических параметров, что значительно облегчает его укладку;
• универсальность. Пенополистирол подходит для укладки на любой тип основания и под разное напольное покрытие;
• высокая устойчивость к нагрузкам. В процессе эксплуатации материал не деформируется и не изменяет своих рабочих характеристик;
• основание из экструдированного пенополистирола не разрушается под воздействием химических веществ и микроорганизмов.

Требования к подстилочному материалу

Характеристики подложки подбираются зависимо от типа черновой основы, финишного покрытия и эксплуатационных особенностей водяного пола. Однако существует базовый перечень свойств, которому должен соответствовать любой из видов подстилочного материала.

Прочность и упругость. Как правило, контур отопления вмурован в цементно-песчаную стяжку. Немалую нагрузку на подложку оказывают и сами трубы водяной системы, особенно изготовленные из металла.

Подкладочный материал не должен безвозвратно деформироваться, прогибаться и изменять свою толщину

Важно, чтобы подложка имела способность к восстановлению первоначальной формы после снятия нагрузок. Низкая теплопроводность

Оптимально, если теплоемкость материала сочетается с его незначительной толщиной. Система водяного пола уменьшает высоту помещения, в зависимости от типа подложки размер «пирога» может составлять 5-15 см

Низкая теплопроводность. Оптимально, если теплоемкость материала сочетается с его незначительной толщиной. Система водяного пола уменьшает высоту помещения, в зависимости от типа подложки размер «пирога» может составлять 5-15 см.

Положительный эффект дает способность подложки к теплоотражению, что обеспечивает наличие фольгированной пленки, обладающей рефлекторными свойствами.

Высокие гидроизоляционные свойства. Важная характеристика – процент максимального водопоглощения. Материал не должен впитывать и пропускать через себя влажность.

Допустимый коэффициент водопоглащения – не более 2-4%. Использование такой подложки допустимо, если материал способен полностью высохнуть без демонтажа пола – исключительно за счет естественной вентиляции

Стойкость к температурным перепадам. Заявленные свойства подложки должны сохраняется при разных температурных режимах

При выборе важно оценить такой показатель, как допустимые температуры эксплуатации. Значение граничной величины – не менее +70°С

Кроме обозначенных требований, подложка не должна выделять токсичных, вредных веществ. Несомненный плюс – низкая цена, легкость монтажа.

Практичны в применении – подложки-пазлы. Маты собираются в единое полотно по типу конструктора – это дает возможность с легкостью подстраивать отопительный контур под конфигурацию помещения

Какой должна быть подложка под теплый пол особенности укладки

В зависимости от типа полов подбирают различные материалы. Основные нюансы представлены в таблице:

При выборе полистирола обращайте внимание на самоцентрирующиеся замки. С их помощью вы выполните укладку пенопластовых плит легко и удобно. Вам не потребуются дополнительные крепления, трубная система гарантированно разместится в специальных клапанах

Вам не потребуются дополнительные крепления, трубная система гарантированно разместится в специальных клапанах.

Подложка для ламината под теплый пол инфракрасный служит одновременно:

• утеплителем;
• амортизатором;
• защитой ламинатным панелям.

Поэтому выбирайте специализированный материал с усиленной теплопроводностью.

Укладка подложки под ламинат на теплый пол

Перед монтажом нужно тщательно подготовить основание к работе. Черновой пол должен быть очищен от грязи, пыли, различных пятен, ровным и прочным. Все недостатки следует устранить заранее: трещины и ямки заполняются ремонтными растворами, неровности сглаживаются. Систему подогрева пола необходимо отключить за 5-7 дней до начала работ, в зимнее время – за 3 суток. Показатели температуры и влажности должны соответствовать требованиям, указанным к инструкции по укладке ламината.

Количество подложки обычно соответствует площади комнаты, но в запас можно приобрести 2-3% на случай, если обнаружится брак или дефект. Рекомендуемое направление укладки – поперек ламината, но это не принципиально. Гидроизоляционная пленка толщиной 0,2 мм – желательный элемент напольного «пирога».

Маты или листы подложки настилаются встык, при наличии самоклеящегося края – приклеиваются к основанию в соответствии с инструкцией (прилагается к каждой пачке). Кромки фиксируются клейкой лентой. Сразу после настила подкладки можно монтировать ламинат.
