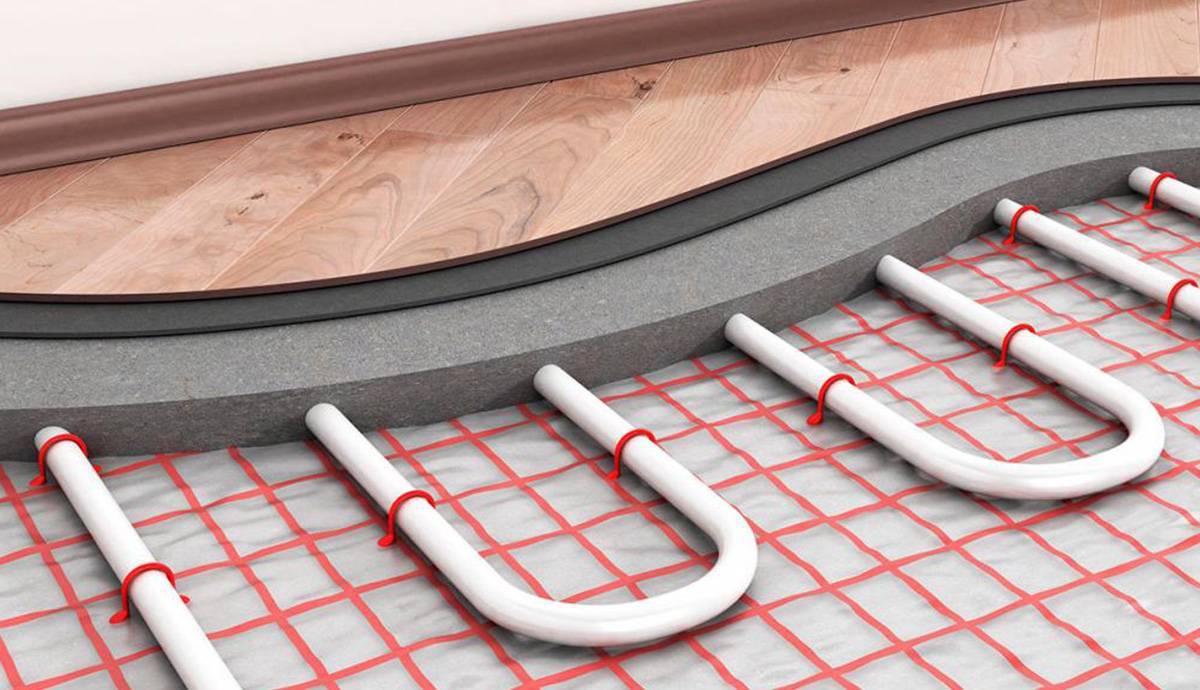

Как поднять стяжку над теплым полом на 1 см?

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

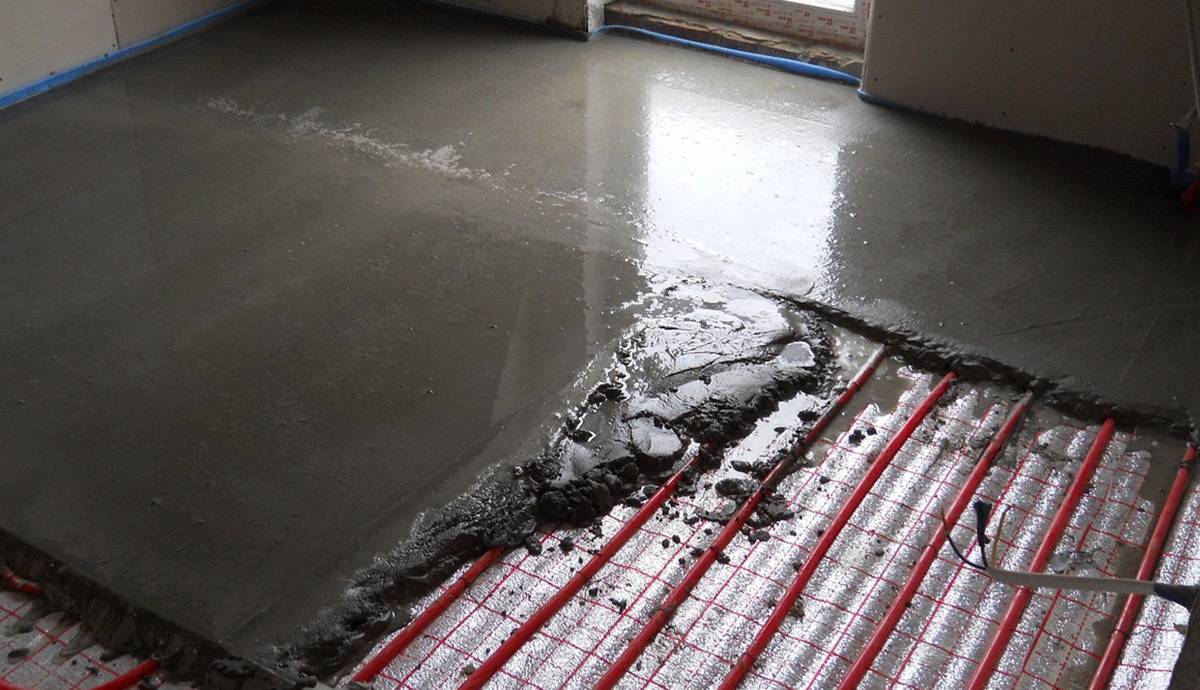

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

  • отсев с фракцией от 3 до 5 мм;
  • цемент М300 и выше;
  • пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

  • цемент – 1 часть;
  • отсев – 6 частей;
  • пластификатор – 0,35 литра на 1 мешок цемента;
  • вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

  • цемент М400 – 1 часть;
  • просеянный крупный песок – 3 части;
  • фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как поднять пол

В целом, процедура поднятия пола требует определенных знаний и немалых денежных и трудовых затрат. При этом работы не ведутся сразу во всех комнатах, если фронт работ предполагается во всем жилом помещении. Поднятие уровня пола производится в каждой комнате отдельно согласно индивидуально произведенным расчетам.

Деревянный пол на балконе по лагам

Все расчеты производятся с учетом уже сделанного выбора отделочного покрытия, так как именно от его массы и будет во многом зависеть принятие решения о том, каким способом будет поднят пол. При этом если в разных комнатах будет укладываться свой вид покрытия, то и расчеты производятся индивидуально для каждой из них.

Как поднять пол

При расчете материалов и допустимой нагрузки можно исходить из того, что плита перекрытия в бетонном доме способна выдержать нагрузку около 400 кг/м2. А плотность железобетона равняется в среднем около 2700 кг/м3.

Для чего нужна демпферная лента и деформационный шов?

Рантовая (демпферная) лента изготавливается из вспененного полиэтилена на самоклеющейся платформе. В среднем толщина материала составляет 6-8 мм, а ширина – 120-180 мм. Лента нужна для компенсации температурных расширений стяжки в сезон отопления, также за счет нее удается избежать образования теплового моста между слоем бетонного покрытия и стенами.

Монтаж демпферного материала осуществляется по всему периметру помещения внизу стен, которые уже доведены до состояния чистовой отделки. Лента оснащена специальным фартуком из ПЭТ-пленки, им закрывается стык между демпфером и теплоизоляцией, чтобы во время заливки раствор не затекал в этот промежуток.

При организации бетонного покрытия для гидравлического обогрева нельзя упускать из вида такой важный момент, как деформационный шов. Обычно его делают:

  • в помещениях со сложной конфигурацией;
  • когда длина стены превышает 8 м или отношение ширины помещения к его длине составляет менее 1:4;
  • под порогом в проемах дверей.

Высота шва зависит от того, какая планируется толщина стяжки теплого водяного пола, при этом следует учитывать, что верхняя граница шва должна находиться на уровне финишного покрытия. Армирующая сетка, которая укладывается на трубы, обязательно прерывается в местах разделительных швов.

Допустимо использование эластичного материала для шва, толщина которого составляет не менее 10 мм. Альтернативное решение: воспользоваться демпферной лентой, склеив два ее отрезка.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

  • Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
  • Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

  • трубы сечением 16-25 мм из пластика, металлокерамики или меди;
  • коллектор под расчетное число выходов;
  • пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
  • полиэтиленовую пленку;
  • соединительные фитинги;
  • армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
  • хомуты для крепления труб к основанию;
  • демпферную ленту;
  • цемент, лучше всего выбирать марку М500;
  • песок карьерный;
  • направляющие для маяков;
  • фиброволокно;
  • пластификатор для бетона.

Для работы потребуются следующие инструменты:

  • емкость для приготовления смеси;
  • ручной миксер;
  • лазерный уровень;
  • правило;
  • строительный нож;
  • измерительная рулетка;
  • плоскогубцы;
  • клей ПВА;
  • мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

  • До начала работ необходимо освободить поверхность от пыли и грязи.
  • В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

  • На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
  • Следом укладывается сетка, которая выполняет армирующие функции для стяжки.
  • На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
  • Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

  • Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
  • Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.
  • В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
  • Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Минимальная толщина

Согласно СНиП толщина бетонной стяжки под теплый пол или на него должна составлять минимум 2 см, но это касается металлоцементных конструкций. При использовании других бетонов, включая стандартный цементно-песчаный состав, толщина слоя должна быть не менее 4 см. Если к этому показателю прибавить максимальное сечение труб отопительных систем, то общая толщина составит не менее 6–7 см, но это касается только идеально выровненных поверхностей. При завале в 1 см минимальная толщина пирога будет 7–8 см.

Современный рынок предлагает огромное количество быстросохнущих строительных смесей, которыми все чаще закрывают трубы отопления. Минимальная толщина их слоя составляет всего 7 мм, то есть ровно столько, чтобы спрятать трубопровод. Обычно такие конструкции впоследствии покрывают кафельной плиткой, которая придает необходимую прочность.

По правилам минимальная толщина цементно-песчаной стяжки составляет 30 мм

Какая толщина стяжки рекомендуется для теплого водяного пола?

Для бетонных покрытий с гидравлическим обогревом в жилых домах общего назначения статическая нагрузка рассчитана на 2 кН/м². Это подразумевает, что слой раствора над трубами должен составлять не менее 45 мм. Использование армирующей сетки из проволоки диаметром 3 мм и ячейками 100х100 мм позволяет уменьшить толщину слоя на 10-15 мм.

Все же, если учитывать нормы СНиП 3.04.01-87, оптимальное распределение тепла после укладки стандартного водяного теплого пола в стяжку обеспечивается слоем 65 мм. При этом не стоит забывать, что в этой величине учитывается и толщина напольной плитки.

Специалисты рекомендуют придерживаться следующих соотношений, где от диаметра трубы зависит толщина слоя раствора:

  • труба МВ 12 – 60 мм;
  • труба МВ 17 – 65 мм.

Выбор материала

Выбор материала для теплого пола – крайне важная часть. От правильного выбора зависит надежность всей конструкции и срок службы.

Выбираем трубы

Эффективность и безопасность эксплуатации теплого пола базируется в первую очередь на качественных трубах, поскольку заливка стяжки сделает ремонт и замену поврежденных участков практически невозможными.

Для системы теплого пола подходят металлопластиковые трубы диаметром 16–20 мм. Они гибкие, хорошо проводят тепло, практически не подвержены тепловому расширению. Однако выбирать нужно только качественный недешевый металлопластик от проверенных производителей, недорогую трубу из-за недостаточной защищенности алюминиевого слоя может просто разорвать.

  • Хороший вариант – использование труб из сшитого полиэтилена «PE-X». Они очень эластичны, но в тоже время устойчивы к нагрузкам, служат до 50 лет. Выпускаются большими бухтами, благодаря чему контур выполняется без дополнительных соединений.
  • Медные трубы обладают прекрасной теплопроводностью, пластичностью, служат до 100 лет и имеют очень надежные соединения. К сожалению, они очень дороги и подойдут не каждому.

Оптимальный выбор – трубы PEX-AL- PEX, обладающие всеми достоинствами металлопластика и сшитого полиэтилена. Многослойное строение, кислородный барьер, предотвращающий коррозию прослойки из алюминия, делают их очень надежными

Материал для стяжки

При покупке смеси для первичной стяжки, можно выбрать любой состав проверенной торговой марки, соответствующий марочной прочности основания.

Для заливки труб можно использовать стандартную цементно-песчаную или бетонную смесь, в которую вводятся пластификаторы, предотвращающие растрескивание от перепадов температуры. Можно выбрать полусухую готовую смесь, специально предназначенную для теплых полов – она не потребует никаких дополнительных добавок.

Выбор гидроизоляции

Для устройства гидроизоляции, предохраняющей от образования конденсата и защищающую от протечек, можно выбрать материалы обмазочного или пленочного типа.

Обмазочная гидроизоляция надежнее, но дороже. Готовая смесь в ведрах имеет битумную основу, хорошо наносится валиком и кистью в несколько слоев. Сухая – цементная гидроизоляция, требует смешивания с водой, после наносится слоем до 1 см.

Пленочные гидроизоляционные материалы – это рубероид или плотная пленка. Битумный материал расстилается и прогревается горелкой или феном для прочного приклеивания к основанию. Пленку расстилают с нахлестом, проклеивая стыки скотчем.

Теплоизолирующий слой

В качестве теплоизолирующей прослойки обычно используется пенополистирол, минимальная толщина которого составляет 30 мм. Фольгированный теплоотражатель можно выбрать любой. Существует специальная подложка для теплого пола с фольгированным слоем, на котором есть клипсы для крепления труб.

Установка водяного теплого пола

Помимо рассмотренных выше моментов некоторых может заинтересовать вопрос: как уложить водяной теплый пол под стяжку? Далее будет рассмотрена вся процедура монтажа на примере использования бетонной стяжки. Узнайте чем отличается гипсовая штукатурка от шпаклевки стен в этом материале.

Если же этот параметр превышает указанную величину, необходимо выровнять поверхность с помощью цементного раствора или наливного пола. На подготовленное основание укладывается гидроизоляционный слой, что защитит отопительную систему от влаги, которая может проникнуть снизу. Как сделать ступени из террасной доску подскажет эта статья.


Установка водяного теплого пола

Далее по периметру вдоль стен монтируется демпферная лента для компенсации увеличения объема стяжки при нагревании. После этого выполняют укладку теплоизоляции, в качестве которой используют плитный утеплитель. Листы укладывают со смещением стыков для более плотной связки.

Следующий этап – армирование. Для этого поверх утеплителя укладывается арматурная сетка. Размер ячеек лучше определять в соответствии с шагом укладки труб, что обеспечит более удобное крепление. Сечение прутков сетки должно составлять 4-5 мм.

Если помещение будет отапливаться с помощью одного лишь теплого пола, то трубы следует монтировать с минимальным шагом (20 см). Толщина стяжки водяного, теплого пола составляет 45-70 мм, а допустимое расстояние между трубами – 0,3 м, но не более.

Труба фиксируется к армирующему каркасу с помощью специальных клипс. По окончании монтажа конец трубы подсоединяется к возвратному коллектору.

Способ монтажа стяжки для водяного теплого пола обусловлен, прежде всего, материалом перекрытия, на которое монтируется система. Если основанием служит конструкция из бетона (что характерно для квартир многоэтажных домов), то лучший вариант – бетонная стяжка.

Для деревянных перекрытий, встречающихся в основном в частных домах, оптимальное решение – использование сухой стяжки. Рекомендуем также ознакомиться с нашей статьёй про самовыравнивающуюся стяжку для пола.

Как поднять пол на 1 см

Для выполнения поставленной задачи потребуется:

1. сухая строительная смесь для выравнивания пола (пескобетон М300 — отличный вариант в данной ситуации).

2. лазерные уровень (чтобы выровнять пол. Стоимость такого оборудования невелика, а пользы предостаточно, так что не стоит экономить на данном пункте).

3. емкости для смеси и материала для заливки цементной стяжки.

Ход работы:

Как уже было сказано, мы будем поднимать пол при помощи цементной стяжки.

Так как мы рассчитываем поднять пол на 1 сантиметр, задача не подразумевает использование пенопласта или специальной подсыпки.

Первым делом убираем из комнаты всю мебель, чтобы здесь был виден каждый угол.

Теперь берем лазерный уровень, включаем, и стараемся сделать так, чтобы лазер охватывал наибольшее количество комнат.

Последнее делается для достижения одного уровня все полов в помещении. Делаем отметки по лучу в углах, в середине стен, а также в дверных проемах.

После этого от последних отмечается необходимое расстояние до будущей предполагаемой высоты напольного покрытия.

От найденной линии вычитаем толщину будущего напольного покрытия.

Проводим гидроизоляцию в подвале и на первом этаже (для этого можно применять рубероид), после чего делаем стяжку.

Оптимальная толщина бетонной стяжки под плитку и ламинат

Самыми холодными финишными слоями принято считать ламинат и кафельную плитку. Именно под них чаще всего стараются смонтировать подогрев.

Ламинат сам по себе довольно капризный материал. При низких показателях прочности или некачественном изготовлении, это покрытие реагирует на повышение влажности и перепады температур. Поэтому на подогреваемый пол кладут только покрытие высокого класса с хорошей влагостойкостью.

При укладке ламината нужно следовать нескольким правилам: материал кладется на максимально ровную поверхность, между раствором и ламинатом настилается подложка, ламинат лучше крепить на клей, но тогда при нагревании могут выделяться вредные вещества.

Если основание под системой отопления было хорошо выровнено, то достаточно залить слой высотой 5 см. В этом случае он не будет перегреваться и перегревать ламинат, поверхность окажется достаточно ровной для укладки финишного слоя.

Кафельная и керамическая плитка также являются холодными материалами и под них часто укладывают подогрев. При этом нет необходимости добиваться идеально ровной поверхности перед тем, как класть финишное покрытие.

Укладывая плитку на подогреваемый пол, нужно помнить, что при нагревании этот материал, так же как и любой другой, будет расширяться. Поэтому организовывают компенсационные швы, чтобы напольное покрытие не разрушилось в результате эксплуатации.

Минимальная толщина наливной поверхности 2 см под плитку зафиксирована в СНиП. Специалисты рекомендуют делать заливку высотой 5-7 см. Такой объем позволит не перегреть финишное покрытие и не переплатить за ЦПС. При этом пол будет достаточно ровным, и его объем не уменьшит высоту всего помещения.

Какой толщины должна быть стяжка пола в доме

Особенности выбора правильной стяжки для теплых водяных полов

Какая толщина стены из газобетона должна быть в частном доме

Технология заливки бетонной стяжки пола

Как не допустить образование трещин

Если используется стандартный цементно-песчаный состав, разбавленный водой, есть риск появления трещин после высыхания раствора. Они могут привести к следующим последствиям:

  • прогрев помещения будет неравномерным;
  • перегрев отдельных отопительных контуров, что в результате станет причиной поломки всей системы;
  • возникнет необходимость перестилать финишное покрытие.

Для профилактики появления трещин нужно правильно приготовить состав, следуя рекомендациям по пропорциям, и использовать пластификаторы. Перед заливкой пола следует установить армирующую сетку и проклеить стены демпферной лентой.

Чтобы избежать образования трещин от перепадов температуры, помимо арматурной сетки, в стяжку добавляют стекловолоконную фибру и пластификатор

Минимальная и максимальная толщина стяжки под тёплый пол

Минимальная норма раствора на стяжку теплых полов указана в СНиП. Она составляет 2 см для самовыравнивающихся смесей, которые укладывают на трубы диаметром 1,6 см и при условии, что финишным слоем будет кафель, зафиксированный плиточным клеем. В любом другом случае такой объем смеси приведет к уничтожению пола.

В этих же нормах указана минимальная толщина 4 см для полов без неровностей, залитых без армирования для небольших помещений.

В других случаях (неровное основание, трубы большего диаметра, иные растворы или смеси) толщина стяжки под теплый водяной пол меняется в большую сторону.

Рекомендаций или указаний к максимальной толщине нет. Наибольшую высоту стяжки для водяного теплого пола используют, если основание сильно завалено и, в редких случаях, когда стяжка служит фундаментом здания. Тогда в нее, помимо системы отопления, закладывается арматура.

Класть раствор толщиной больше 17 см экономически невыгодно. В жилых комнатах тяжело контролировать температуру, так как напольное покрытие будет долго нагреваться и потом остывать.
