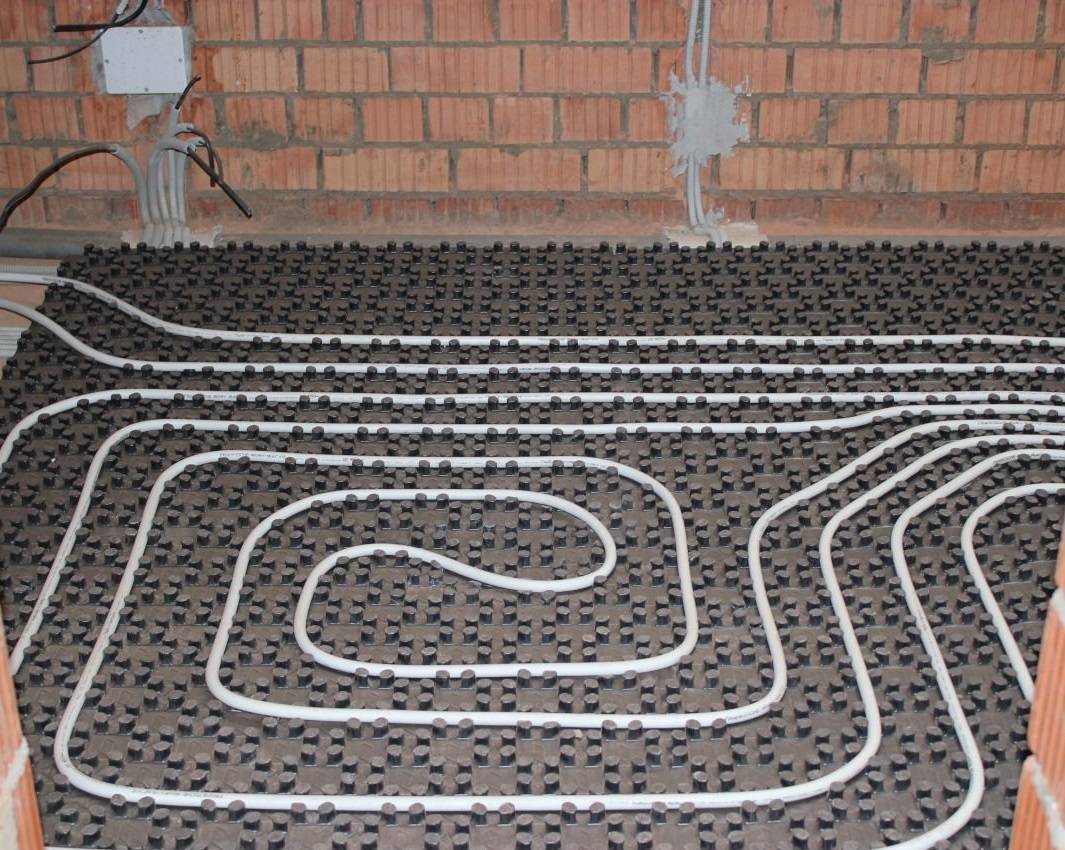

Какое расстояние между трубами теплого пола считается оптимальным

Плюсы теплого пола

Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:

• доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
• комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
• безопасность – покрытие абсолютно безопасно в эксплуатации;
• гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
• экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
• прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
• саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.

Теплый водяной пол

Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Отклонение от заданных параметров: последствия

Если сделать пол слишком толстым, температура будет ниже положенного. Причина – плохая теплоизоляция. Ее всегда можно увеличить, но тогда потребуется больше энергии. А еще могут возникнуть проблемы с регуляцией системы.

Если сделать слишком толстую изоляцию, при поступлении через утеплитель, теряется большое количество энергии.

Также бывают случаи, когда отдельные части полов теплые, а отдельные холодные (это касается водных конструкций). Скорее всего, тепло плохо распределяется по полу. В том месте, где нет труб, энергия не поступает к покрытию. Можно снизить такой показатель или монтировать дополнительную трубу.

Последняя проблема – если делать слой утеплителя очень тонким, есть риск повреждения стяжки.

Выбор труб

Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.

Труба для теплого пола УПОНОР

При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:

• прочность;
• износостойкость;
• долговечность;
• достаточная теплопередача;
• низкий показатель теплового расширения;
• нейтральность к воде;
• способность выдерживать температуру до 120°С.

Укладка металлопластиковой трубы

Самые популярные материалы для теплоносителей:

• металлопластик;
• полиэтилен.

Трубы теплого пола полиэтиленовые

Критерии расчета

Монтаж теплого пола – занятие не из простых. Конструкция содержит множество тонкостей, которые сопровождают исполнителей работы на каждом из этапов обустройства структуры. Максимально эффективной будет работа, если учтены многочисленные нюансы.

Правильный подбор трубопровода имеет значение. Здесь нельзя пренебрегать отличительными характеристиками разных материалов.

Необходимо тщательное изучение каждого материала, воспользоваться профессиональными рекомендациями специалистов и соразмерить желаемые планы с реальными собственными финансовыми ресурсами. Материал нужно выбрать без дефектов.

При проектировании теплого пола учитываются:

• площадь обогреваемого помещения;
• наружный диаметр труб;
• материал, из которого изготовлены трубы.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Полезная площадь комнаты находится по формуле: S=a*b, (буква «a» обозначает длину комнаты; «b» — ее ширину).

Рекомендуется не брать в расчет ту площадь, где планируется поместить габаритную мебель. Пол под кухонной стенкой или шкафом-купе обогревать нецелесообразно. При этом сократятся расходы на покупку труб.

Приступая к выбору, необходимо учитывать такие мотивы:

• насколько прочный материал и как долго прослужит;
• теплопроводимость;
• как характеризуется по эксплуатации;
• особенности монтажных работ;
• как соотносятся цена и качество;
• отзывы о производителе.

Трубопроводы изготавливаются из разнообразных материалов. Популярны у населения металлопластиковые, полипропиленовые изделия с внешним диаметром 18 мм, значение имеет и бюджетная стоимость. К категории дорогих относятся медные трубы.

На расстояние между теплым полом оказывают влияние свойства материала, в частности, его проводимость тепла. С этих позиций лучшим материалом считаются медные трубопроводы, обладающие высокой теплопроводностью.

Металлопластик наделен неплохими эксплуатационными качествами. Имеет отличия от меди, выраженные в:

• низкой доступной цене;
• достойной тепловой проводимости;
• простоте монтирования;
• исключительно гладкой поверхности изнутри;
• устойчивостью к воздействию коррозии.

Чаще применяется на практике:

• полипропиленовые трубы в обустройстве теплых полов – это довольно редкая технология. Объясняется это техническими особенностями. Этот материал сгибается под большим углом, увеличивая интервал промеж трубами теплого пола. В результате работа по теплоснабжению нарушается;
• полиэтиленовый трубопровод применяется нечасто, хотя имеет хорошую отдачу тепла и в эксплуатации устойчив к износу. Для пользователей имеет значение невысокая стоимость. Проблема полиэтилена заключается в пластичности. Прокладка таких труб возможна только в связке с жестким закреплением.

Отсюда напрашивается вывод о соотношении коэффициента теплоотдачи и шириной шага между трубами. Носители тепла, обладающие низким показателем тепловой отдачи, укладываются плотнее друг относительно друга.

Касательно диаметра наблюдается такая же зависимость. Водоводы большого диаметра кладут шире, чем малокалиберные.

Обогревательные трубопроводы укладываются разными формами: змеевидной, угловой змеей, в виде улитки, двойной змейкой. В помещениях больших площадей без изысканных оформлений рекомендуется использовать «улитку».

В маленьких помещениях с усложненными формами или удлиненных участках лучше использовать змейку. Искушенные специалисты способны совместить 2 картинки в одном контуре.

К примеру, по краям проложить змейку, а в центре – улитку. Уложенные трубы легко повредить. Чтобы не допустить такого, все ремонтные работы прекращаются до осуществления стяжки.

Для теплого пола расстояние промеж трубами в жилом помещении устанавливается в пределах 20 см – 30 см. Относительно ванной комнаты шаг равен от 10см до15 см.

В помещениях подсобного характера (гараже, котельной) – 30 см —35 см. При установке шага более 30 см в жилых комнатах, будет чувствоваться дискомфорт для ступней ног по причине неравномерного прогрева пола.

Укладка электрического теплого пола под плитку

Чтобы система теплый пол функционировала надежно нужно правильно положить кабель или нагревательный мат, технология укладки которых будет отличаться.

Монтаж кабеля теплого пола под плитку

До начала укладки кабеля, нужно проверить сопротивление кабеля. Затем закрепить на полу специальную ленту с крепежными элементами. Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит труда расположить кабель на нужном расстоянии друг от друга. Второй вариант – уложить на пол металлическую сетку и крепить кабель к ней с применением пластикового хомута. Причем хомут затягивается не сильно. Такое устройство кабельного пола под плитку удобно тем, что создает дополнительную жесткость.

Греющий кабель располагается на расстоянии 150-200 мм от стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.

Монтаж матов для теплого электрического пола под плитку

Нагревательные маты проще устанавливать, чем кабель. Чтобы подготовить систему к запуску достаточно только уложить маты на пол, и проверить сопротивление. При этом, в процессе укладки, электрические мат можно укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или с разворотом (сетка подрезается и разворачивается). Также путем разрезания сетки можно обходить препятствия (например, подиум).

Требования к расположению мата такие же, как и кабелю, а расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется скотчем.

Разворот нагревательного мата при укладке электрического теплого пола под плитку Монтаж электрического теплого пола под плитку Заливка стяжки под электрический теплый пол под плитку Укладка плитки на электрический теплый пол

Устройство заземления и УЗО для теплых электрических полов обязательно, независимо от места их установки.

Примечание. Что касается установки системы электрический теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть из них утверждает, что при правильном монтаже допустимо устанавливать систему в любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.

Зависимость от диаметра труб

Второй по важности характеристикой является диаметр используемой трубы. Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя

В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.

Чтобы выбрать оптимальное решение и учесть все нюансы, лучше обратиться к нашему специалисту за консультацией.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

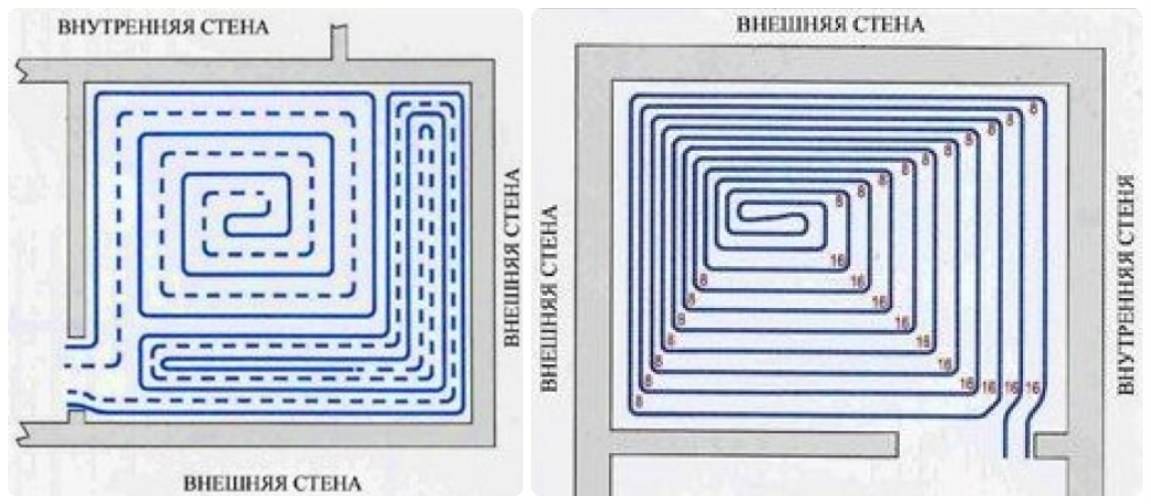

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм

При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Советы профессионалов

Перед установкой гидроизоляционного полотна необходимо хорошо очистить поверхность и убрать весь мусор. Также не допускается наличие сколов и трещин – их необходимо заделать перед началом работ.

Изоляция должна быть уложена встык либо внахлёст. Места соединений стоит заклеить широким скотчем. В участках прилегания стен также можно оставить немного изоляции, которая в дальнейшем будет накрыта стяжкой. Весь черновой пол необходимо скрыть изоляционным материалом.

При монтаже тёплого пола не рекомендуется размещать трубы в тех местах, где в дальнейшем будет стоять мебель, во избежание перегрева этих участков.

Планки крепления труб устанавливаются на одинаковом расстоянии (50-70 см), перпендикулярно к стене, где будет размещаться коллектор.

Коллектор монтируется до того, как укладываются трубы. При его установке необходимо убедиться, что поверхность выдержит необходимые нагрузки: вес самого оборудования и всех соединительных элементов.

Для предотвращения образования трещин в больших помещениях профессионалы разделяют площадь обрабатываемой поверхности на сегменты с помощью демпферной ленты. Труба подачи подключается только по направлению от коллектора.

В обязательном порядке необходимо проводить испытание готовой конструкции трубопровода. Проверка осуществляется под давлением не менее 5 атмосфер и сроком не менее одного дня. В момент заливки стяжки систему отключают.

Даже при самостоятельной установке тёплого водяного пола есть работы, которые лучше доверить узкому специалисту. Например, подключение коллектора после насоса котла и перед другими радиаторами должно осуществляться только профессионалами. Установку термостатов также лучше доверить специалисту.

Система тёплого водяного пола – удовольствие не из дешёвых, но и прослужит она (при правильной установке) гарантировано до 50 лет. Поэтому не стоит экономить на материалах и работах по его монтажу: лучше отдать предпочтение более качественным материалам и услугам для получения соответствующего результата.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
