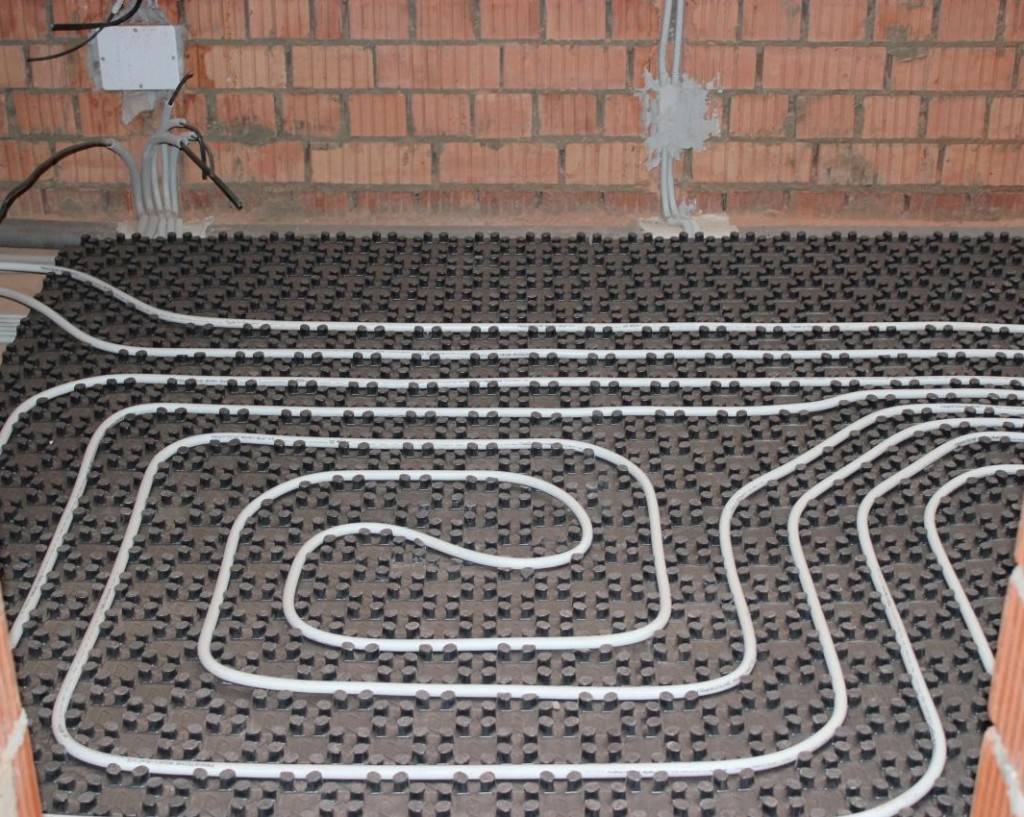

Шаг укладки водяного теплого пола

Виды

Перед началом проведения монтажа нужно подготовить поверхность пола и закупить материалы для установки обогревающей системы. Существует несколько вариантов, как уложить теплый пол:

Разместить под половым покрытием силовые греющиеся провода;
Настелить электрические маты (Нексанс – Nexans, Санпол, Теплолюкс, Thermomat);
Положить трубы ПВХ или металлические для обогрева помещения водяным путем.

Каждая система имеет свои достоинства и недостатки. Использование экранированного греющего кабеля практично при желании сэкономить средства. Установка системы такого типа осуществляется двухжильными и одножильными проводами. Первые более доступны, но являются менее безопасными, поэтому большинство домовладельцев применяют шнуры с двумя жилами.

Фото – схема расположения кабелей

Электрические маты – это системы «в коробке», т. е. уже готовые. Их можно использовать в деревянном частном доме и в любых других помещениях с повышенной пожароопасностью. Их устройство представляет собой плотную основу из пенополистерола (реже из пенопласта), на которую закреплены кабеля. Такая система отопления помещения легко монтируется своими руками и проста в обслуживании, но является довольно дорогой.

Фото – укладка отопительной сетки

Укладка водяного теплого пола производится под стяжку или под плитку в ванной. Конечно, его можно использовать и в других помещениях, но тогда получится большой перерасход коммуникационных материалов и электричества, которое необходимо для нагрева воды. Трубы горячего водоснабжения укладываются спиралью, их температура контролируется при помощи специального датчика, вода нагревается бойлером или котлом отопления. Среди достоинств высокая эффективность и устойчивость системы к внешним воздействиям и возможность устанавливать её под клей. Из недостатков можно выделить сложность проведения работ своими руками и дороговизну оборудования.

Фото – устройство водяной системы

Когда Вы определились с нужным видом теплого пола, нужно подготовить поверхность, на которую будет производиться монтаж системы или укладка матов:

Она должна быть максимально ровная, нельзя устанавливать шнуры на щебень или камни – острые части могут повредить изоляцию. Поэтому он предварительно заливается раствором;
После на основание настилается теплоизоляционная пленка. Под паркетную доску, линолеум, ламинат используется пенофол. Это покрытие из нескольких слоев фольги, общей толщиной в 14 мкм. Оно обеспечит эффективность работы нагревательных проводов и защитит их от сырости (если шнур устилается в частном доме на первом этаже);
Нужно отметить, что перед укладкой водяного теплого пола под кафель и плитку устанавливается пеноплекс. Если в помещении не предусматривается высокой влажности или сырости, то можно применять даже ГВЛ для пола;
В некоторых случаях используется сухая укладка теплого пола, т. е. без стяжки. Такой вариант теплоизоляции подойдет для частного дома со слабыми перекрытиями или для помещения, где нет возможности сделать стяжку на втором этаже. Здесь поверхность устраивается с полистирольной несущей системой, на наружную сторону которой крепится натуральная деревянная доска или ламинат.

Основные нормы и СНИПы

Чтобы пол долго служил, а также делал помещение уютным без перегрева или холодных ям важно учитывать основные правила или снипы.

Важно, что они разрабатывались прежде всего не для комфорта, а для правильной эксплуатации помещения, пожаробезопасности.

Теплый пол нельзя размещать под тяжелыми элементами интерьера или мебелью.
Нагревательные элементы не должны пересекаться или соприкасаться. Это приведет к их перегреву и перегреву поверхности пола, что может испортить конструкцию и даже привести к пожару.
В случае если у стен не планируется установка мебели, то контур должен располагаться не ближе, чем 15 см от стены.
Перед созданием схемы теплого пола стоит сделать замеры температуры в 10 см от пола в разных точках помещения. Замеры лучше делать цифровым термометром. Допустимая разность в 0,5 градуса. Остальное будет считаться неравномерным прогревом.
При укладке водного контура обязательно использовать гидроизоляционный слой. Для любого контура нужно уложить под ним теплоизоляцию. Это направит все тепло в комнату.

При правильной укладке теплый пол прослужит не один десяток лет и будет радовать несколько поколений уютом и комфортом.

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Что такое тёплый пол?

Тёплый пол — система отопления, нагревающая воздух в помещении снизу. Отопительный прибор — Пол.

Тёплый воздух распространятеся в помещении более равномерно, при использовании тёплых полов, и это положительно влияет на здоровье человека. Области тела с более высокой теплоотдачей требуют соответствующих температурных зон, для того, чтобы выровнять температуру тела. Если в зоне головы тепловой поток выше, чем в зоне ног, то нарушается баланс теплообмена, климат в помещении считается неблагоприятным.

Рекомендуется среднюю температуру поверхности пола принимать не выше (согласно СНиП 2.04.05*91*, п. 3.16):

26°С — в помещениях с постоянным пребыванием людей,

31°С — в помещениях с временным пребыванием людей, а также для дорожек плавательных бассейнов,

По оси нагревательного элемента температура поверхности пола в детских садах, жилых зданиях и плавательных бассейнах не должна превышать 35°С.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Правила укладки теплого пола

Правильно обустроенный теплый пол будет безопасным для окружающих, работать эффективно и обеспечивать максимум комфорта.

Правила укладки электрического теплого пола:

Нагревательные электрические элементы следует укладывать, не отступая от рекомендаций производителя
Система нагрева должна соответствовать рекомендованной мощности на 1 м2 пола
Запрещается в процессе укладки изменять размеры и подвергать механическому растяжению нагревательные элементы
Чтобы не нарушить герметичность нагревательного элемента, монтаж следует выполнять предельно аккуратно — не наступать на него, не допускать падения на него острых предметов и строительного мусора
Выполнить заземление кабеля согласно ПЭУ и строительных норм
Установить терморегулятор — это обеспечит автоматическое отключение системы в случае перегрева
Запрещается включать в сеть неразвернутый нагревательный элемент независимо от его вида — кабель в бухте или нагревательные маты и пленки в рулоне
Монтаж системы выполнять при комнатной температуре не ниже -5 градусов С

Плюсы и минусы

Водяной теплый пол в бане от печки — сложная конструкция, имеющая свои достоинства и недостатки.

Плюсы водяного теплого пола:

выравнивание температурного режима помещения, повышение комфортности и уюта от посещения бани;
прогрев помещения производится по двум каналам — непосредственно от печи и по всей поверхности пола, что усиливает интенсивность теплообмена и сокращает время на подготовку бани;
нагрев помещения равномерный, без холодных участков или зон;
стяжка обладает высокой тепловой инерцией, аккумулируя тепло в своей толще и довольно длительное время отдавая его во внутреннее пространство бани;
имеется возможность использовать банную печь как источник теплоносителя, без привлечения дополнительных устройств для подготовки воды.

Минусы:

сложность монтажных работ, необходимость использования дорогостоящего оборудования;
сложность ремонтных работ;
укладка пирога водяного теплого пола увеличивает уровень поверхности, понижая высоту потолков;
необходимость переоборудования печи;
необходимость организовать качественный слив воды из системы для исключения замерзания остатков воды и разрушения трубопроводов или механизмов.

Все достоинства и недостатки в основном являются общими для водяных теплых полов.

Существуют разные конструкции водяного теплого пола:

Бетонная стяжка. Трубы теплого пола заливаются слоем бетона, что надежно предохраняет их от разрушения и делает контакт с поверхностью пола максимально плотным. Этот способ наиболее эффективен при использовании напольной плитки. Потерь тепловой энергии практически не имеется.
Настильный способ. Применяется при отсутствии прочного основания, способного нести нагрузку от веса бетонной стяжки. В этом случае трубы теплого пола укладываются прямо на основание, накрываются слоем прочного защитного покрытия и оборудуется чистовой пол. Такая методика менее эффективна из-за слабого контакта труб с чистовой поверхностью, кроме того, имеются изолирующие слои, ослабляющие работу системы.

Использование настильного метода — вариант вынужденный, но встречается часто, поскольку бетонные перекрытия или основания имеются далеко не у всех построек.

Имеется три основных типа настильного теплого пола:

Реечная система. Монтаж труб производится между планками из дерева, служащих ограничителями и фиксаторами. Сложность монтажа в том, что все рейки приходится изготавливать самостоятельно.
Модульная система. Трубы фиксируются между бобышками — специальными выступами на матах. Монтаж такой системы простой и быстрый — надо лишь разложить на полу маты и проложить между бобышками трубы.
Полистирольная система. Похожа ни модульную систему, но вместо матов применяются плиты из полистирола с углублениями для прокладки труб. Используется на неутепленных основаниях для отсечки труб теплого пола от холодных черновых полов.

Внимание! Все три способа применяются на деревянных черновых полах и не используются во влажных помещениях. Для бани такие способы не годятся из-за слабой влагозащищенности

Варианты укладки труб

От способа укладки зависит расход материалов и количество тепла в помещении. Существует три основных приема размещения труб на полу:

«змейка»;
«улитка»;
комбинированный.

Варианты укладки труб

Укладка «змейкой» отличается простотой проектирования и монтажа, что обуславливает его широкое распространение. Змеевидный способ расположения труб идеален для помещений с малыми теплопотерями, промышленных объектов, требующих круглогодичного отапливания.

Укладка трубы змейкой

Но такая схема размещения источников тепла может привести к температурным перепадам на различных участках пола, что скажется на степени комфортности и возможности превышения отдельными зонами допустимых СНиП значений, согласно которым температурный максимум для отапливаемых напольных покрытий в местах постоянного нахождения людей составляет +25°С, периодического + 32°С. Для уменьшения эффекта неравномерности прогревания при проектировании на заходы и выходы нагревательных контуров теплоносителей накладывается ряд ограничений:

максимальный температурный перепад составляет не более 5 °С, большие значение способ уровнять не может;
максимальная мощность отопительной системы составляет 80 Вт/м².

Укладка труб теплого пола «улиткой»

Более сложным в расположении теплоносителей представляет собой способ «улитка», иногда называемый спиралью или «ракушкой». Несмотря на более трудоемкое исполнение и требуемую точность проектировочных расчетов, этот метод отличается однородным распределением температурного поля по всей поверхности пола. Это достигается путем попеременного размещения прямых и обратных труб. Уравнивание температур осуществляется за счет поверхностной строительной стяжки бетона, рекомендуемая толщина которой 3-5 см, или пластин алюминия, размещаемых на теплоносителях сверху. Монтаж «ракушкой» способствует снятию температурного разрыва от 10 до 25°С и равномерному распределению температуры по всей площади.

Вариант укладки труб

Комбинированный способ представляет собой совмещение разных методов укладки на больших площадях. Значительные поверхности покрытия делят на зоны, в которых производится монтаж утепляющих материалов согласно расположению участка – у окон, входных дверей и наружных стен трубы размещаются змейкой, а по центру комнаты – «ракушкой».

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола
Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео — Теплый пол «Валтек». Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.

Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом
