Стяжка для теплого пола

Толщина под системой

Перед самостоятельным монтажом водяного теплого пола следует узнать всю технологию, в том числе и какая толщина должна быть под трубами. В данном случае придерживаются следующих рекомендаций:

Под трубы необходимо выложить черновую заливку. Выполняют ее качественно, поскольку для исправления ошибок придется проводить демонтаж всего пола. На черновую накладывается практически вся нагрузка. Наличие погрешностей приводит к разрушению всего покрытия. Отмечается потеря тепла, поломка труб и разрушение финишного покрытия.
Состав для черновой заливки можно сделать самостоятельно. Для этого используют песок, цемент и пластификатор. Можно приобрести готовый мешок с сухой смесью.
Для черновой отделки используют пластификатор с расчетом 1 л на 100 кг цемента. При его отсутствии достаточно взять в работу клей ПВА, требуется аналогичное количество.

Стяжка должна укладываться под трубы слоем 2,5-3 см. Можно сделать немного больше, если планируется нагромождение помещения, включая дополнительную перегородку. Но не следует делать слой более 4 см, или менее 2 см. В противном случае выложенный пол начнет ломаться.

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
Очистку поверхности чернового пола от мусора и пыли;
Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
Укладку матов вплотную к стенам;
Фиксацию плит клеем;
Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Стяжка: ровняем пол после затвердения

После того, как вы уложите стяжку по всей поверхности помещения необходимо выждать не менее 2-х недель. Весь этот период стяжку необходимо регулярно смачивать водой.

После затвердевания возьмите скребок и удалите верхний слой стяжки так, чтобы показалась поверхность маяков.

На следующем этапе извлеките из массы стяжки металлические маяки. Прорезаем слой стяжки шпателем (аккуратно, так, чтобы не повредить трубы отопления), аккуратно постучим по маякам молотком и потом извлекаем их.

Начинаем извлекать маяки из стяжки

Вытаскиваем маяки из цементной стяжки

Образовавшиеся канавки необходимо смочить водой и заровнять их раствором, аналогичным использовавшимися при формировании стяжки.

Заполняем канавки из-под маяков цементом

С помощью правила соскабливаем излишки затвердевшего раствора, размещенного в канавках.

После удаления излишков проходимся по поверхности стяжки теркой.

Срезаем острым ножом остатки выпирающей демпферной ленты

На финальном этапе острым ножом отрезаем излишки демпфирующей ленты, выступающей над поверхностью стяжки.

Принципиальный ответ: можно или нет?

Нет никаких причин не использовать или ограничивать использование полусухой стяжки для укрытия контуров теплого пола.

Основа полусухой стяжки цементный раствор, который после застывания набирает характеристики близкие к характеристикам цементно-песчаной стяжки. Однако, коэффициент теплопроводности полусухой несвязанной ЦПС значительно ниже теплопроводности обычной ЦПС. Значения 0,37-0,46 по сравнению с 0,58-0,76.

Мы знаем, чем меньше теплопроводность, тем материал хуже пропускает тепло. Для теплого пола это означает, что теплый пол укрытый полусухой стяжки будет дольше прогреваться. Вместе с тем, слой полусухой стяжки будет лучшим аккумулятором тепла, и отдача его в помещение будет более равномерной.

Здесь важно заметить, что для теплого пола подходит только изолированная полусухая стяжка. Слой изолированной стяжки не должен быть химически связан с основанием пола и со стенками помещения

Кроме этого, в стяжке нарезаются температурные швы. В квартирах, швы нарезаются под полотном межкомнатной двери на границе установки межкомнатной двери. Отличные межкомнатные двери вы найдете на сайте мастердвери.

Нюансы контрольной проверки

При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.

Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя

При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин. Затем проверяется ровность поверхности двухметровой рейкой – правилом

Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25

Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.

Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм

Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.

Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.

Теперь осталось провести тепловые испытания

Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления

Правила и примеры расчетов водяной напольной системы обогрева приведены здесь. Рекомендуем ознакомиться с полезной систематизированной информацией.

Для каких условий эксплуатации можно использовать пенополистирольную систему?

Такие комплексы нельзя использовать в системах централизованного отопления. Это связано с тем, что теплоноситель в централизованных системах (вода или другая жидкость) имеет слишком высокую температуру. Для пенополистирола это недопустимо, поскольку в таких условиях он выделяет вредные вещества и теряет прочностные характеристики.

Еще одно ограничение – над пенополистирольной системой нельзя укладывать керамические плитки без устройства жесткого каркаса, поскольку они быстро выходят из строя из-за недостаточной жесткости основания.

Читать далее:

Минеральный порошок: характеристики и применение

Какую штукатурку выбрать для выравнивания стен?

Какую шпаклевку лучше выбрать для стен под обои?

Недостатки сухой стяжки

Никакие минусы сухой стяжки современного тёплого водяного пола неспособны перевесить ее преимущества, но не указать их было бы несправедливым. И, по существу, минусов всего 2.

Первый их них – стоимость материалов для сухого метода, она в несколько раз выше, чем цена бетона.

Деревянные, древесноволокнистые основы и сухие смеси для засыпки теплого водяного пола очень гигроскопичны и боятся протечек. В случае попадания влаги они плесневеют и начинают гнить, а высыхание их затрудняет верхние половые покрытия.

Еще могут возникнуть определенные трудности при расчетах и составлении схемы укладки контура. Например, расстояния между специальными канавками для укладки труб в деревянную основу могут иметь ширину:

28 см;
18 см;
13 см.

Перед тем, как закупать материалы и начинать монтаж сухого теплого пола, следует составить схематический проектный план. Выбор подходящей основы зависит от расчета, на каком расстоянии друг от друга следует укладывать трубы, с этим расчетом могут возникнуть трудности. Это второй недостаток.

Настильный вариант монтажа теплого пола.

Трубы укладывают в двух базовых схемах: «змейкой» и «улиткой». Хотя одну из них практикуют редко. Чаще устраивают комбинированный вариант, когда в одном помещении совмещают обе схемы для повышения эффективности обогрева пола.

Менее всего востребована «змейка» в обычном стандарте. Эта схема больше подходит для небольших комнат. Дело в том, что самые теплые участки пола будут располагаться непосредственно у входа теплой воды. И чем дальше в направлении к выходу, тем трубы будут прохладней. Лучше всего устраивать «двойную змею», если нужен равномерный обогрев пола.

Тщательно подумать следует о выборе шага между трубами. Он пропорционален диаметру выбранных труб. Нормальный диапазон: 5-45 см от трубки до трубки. При нормальной тепловой нагрузке в 48-50 Вт на кв. м помещения, трубки лучше всего укладывать на расстоянии 30 см друг от друга. Тепловую нагрузку позволено увеличивать максимум до 80 Вт на кв. м. Достигается это уменьшением шага между трубками. Оптимальным шагом между витками в больших комнатах или в помещениях с высокими потолками считается 20-25 см.

При расчете расстояния между элементами теплого пола нужно учитывать и длину трубок. Максимум для 1 помещения, т.е. 1 контура – это 90 метров. Иначе система из-за падения давления и перерасхода тепла не сможет справляться со своей задачей. Если нужно увеличить длину в большом помещении, то устраивают еще один контур, но не допускает превышения длины трубок более 90 метров.

Не следует укладывать трубы вплотную к стенам, обязательно выдерживать расстояние, равное шагу между витками труб.

Как не допустить образование трещин

Если используется стандартный цементно-песчаный состав, разбавленный водой, есть риск появления трещин после высыхания раствора. Они могут привести к следующим последствиям:

прогрев помещения будет неравномерным;
перегрев отдельных отопительных контуров, что в результате станет причиной поломки всей системы;
возникнет необходимость перестилать финишное покрытие.

Для профилактики появления трещин нужно правильно приготовить состав, следуя рекомендациям по пропорциям, и использовать пластификаторы. Перед заливкой пола следует установить армирующую сетку и проклеить стены демпферной лентой.

Чтобы избежать образования трещин от перепадов температуры, помимо арматурной сетки, в стяжку добавляют стекловолоконную фибру и пластификатор

Общая информация

Теплый пол по типу используемых нагревательных элементов и способу их монтажа подразделяется на два вида:

1. Водяной.
2. Электрический.

Водяной пол состоит из пластиковых или металлопластиковых труб, по которым циркулирует горячая вода. Они лежат на теплоизоляционной подложке, а сверху залиты толстым слоем бетонного или цементно-песчаного раствора. Также возможен «сухой» вариант заделки нагревательных элементов.

Электрический пол состоит из кабелей, матов или пленочных нагревательных элементов, работающих за счет прохождения через них тока. Они лежат на слое утеплителя и гидроизоляции. Сверху пол закрывается тонким слоем бетонной или цементно-песчаной смеси, а также «сухим» основанием.

Подготовительные действия

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить тёплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают её до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда мастера укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на тёплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть ещё один способ с использованием одной сетки. Её приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции тёплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Завершающий этап

Качество и эксплуатационные характеристики бетонного массива также зависят от правильности осуществления завершающего этапа

До финишной стадии важно обеспечить нормальное протекание процесса гидратации бетонного раствора. Соблюдайте следующие требования:

закройте залитую поверхность полиэтиленовой пленкой;
периодически смачивайте массив, предотвращая образование трещин;
предотвратите образование сквозняков и локального нагрева солнечными лучами.

Процесс окончательного твердения завершится на протяжении четырех недель, и бетонная стяжка теплого водяного пола может эксплуатироваться. До нанесения чистового покрытия необходимо проконтролировать плоскость и, при необходимости, спланировать небольшие бугорки.

Какой должна быть толщина

Толщина бетонной стяжки под теплый пол является самым важным параметром, от него зависит долговечность покрытия и эффективность системы отопления. Если слой будет слишком толстым, то нагревательные элементы просто не смогут прогреть его. В противном случае стяжка может пойти трещинами от минимальных механических воздействий. Также в зависимости от толщины бетона подбирается финишный материал.

Если на черновой поверхности есть большие перепады, то толщина слоя должна составлять около 5 см. Сначала можно уложить гидроизоляцию и утеплитель, а затем заливать состав. В этом случае стяжка должна иметь толщину 2 см. Устанавливать саму отопительную систему можно только после полного высыхания бетона, то есть через 4 недели.

Этот показатель также зависит от того, какой состав будет использован. Если это обычный цементно-песчаный раствор, толщина должна быть 5 см, если же в состав были введены пластификаторы, то разрешается уменьшить ее до 3 см. При условии использования армирующей сетки можно сделать слой в 2 см.

Бетонный монолит в водяной системе исполняет роль теплового аккумулятора, поэтому рекомендованная толщина стартует от 30 мм

Если заливка теплого пола проводится поверх водной системы, то общая толщина всего пирога будет 8,5 см, при этом 5 см из них – это бетон. Если речь идет о частном доме и работах на первом этаже, то высота пирога будет 11 см

Это важно учесть на этапе планирования работ, поскольку не в каждом помещении есть возможность монтажа конструкции такой высоты. Сухая стяжка под теплый пол будет немного тоньше – 7–9 см

В некоторых случаях толщина пирога должна быть минимальной. Тогда лучше остановить выбор на электрических нагревательных элементах. Они требуют заливки стяжки теплого пола толщиной в 3 см. При условии использования пластификаторов можно уменьшить слой до 2 см. Даже при таких небольших показателях контуры не перегреются.

При периодической эксплуатации электрических теплых полов не обязательно заливать полноценную стяжку, можно обойтись плиткой, уложенной на клей

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

https://youtube.com/watch?v=fY3jneItmIs

Тонкая стяжка теплого водяного пола

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

увеличение расхода материала приводит к удорожанию конструкции;
чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
уменьшение пространства в отапливаемом помещении;
может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

Замешиваем раствор для стяжки пола

Замешиваем раствор для стяжки пола в ванной

Размешиваем раствор по описанному выше составу

Жидкое мыло добавляем осторожно – его избыток может привести в замедлению схватывания

Замешанный в емкости раствор перемещаем на пол и разместим его между двумя выбранными направляющими маяками, обычно начиная от дальнего угла помещения.

Укладываемая масса раствора должна по консистенции напоминать густую сметану и слегка оплывать, но не растекаться по поверхности.

Процесс укладки стяжки для теплого пола

Выравниваем выложенную массу обычной лопатой.

Проводя правилом от дальней стены для себя сдвигаем излишки раствора и выравниваем поверхность стяжки.

Выравнивание цементной стяжки с помощью правила

Основные виды

Стяжки классифицируются по нескольким признакам:

по назначению;
по способу укладки;
по составу материала;
по способу сцепления.

По способу сцепления

Способ сцепления — то, каким образом стяжечный слой соединяется с плитой перекрытия. Различают стяжки:

Связанные. Когда слой укладывается прям поверх перекрытия или основания, т.е. между ними нет ни тепло-, ни звукоизоляции. Сцепление происходит за счет адгезии. Такой способ выбирают в следующих случаях. Во-первых, нужно сделать толщину минимальной, чтобы обеспечить открывание дверей. Во-вторых, большая площадь поверхности слоя. В-третьих, когда поверхность должна быть легкой и основание достаточно ровное.
На разделительном слое. В качестве разделителей выступает полиэтиленовая пленка, обеспечивающая паро- или гидроизоляцию. В таком случае стяжечный слой не имеет прямого контакта с поверхностью основания. Такая конструкция устраивается на первых этажах, в санузлах, подвалах, крышах и т.д.
Плавающие. Этот вид аналогичен предыдущему: слой выполняется не на основание, а на дополнительную прослойку. Часто в этой роли выступает толстый теплоизоляционный материал. Такая основа подойдет для ламината, плитки, паркетной доски и линолеума. Данную конструкцию применяют, когда необходима хорошая тепло- и звукоизоляция, а также когда люди планируют сделать полы с подогревом.

По способу сцепления различают связанные, на разделительном слое и плавающие стяжки.

По способу укладки

Способ укладки — то, каким образом выполняется работа. Различают 4 вида:

Сплошная. Самый классический и известный способ. Здесь используется жидкий раствор на основе цемента, который заливается вручную, а затем выравнивается по маякам. Недостатки следующие: высокая трудоемкость, большая продолжительность процесса, вес полученной конструкции.
Полусухая. В составе такой стяжки гораздо меньше воды, также добавляется фиброволокно, которое выполняет функцию армирования. Заливка происходит не ручным, а механизированным способом, что быстрее и удобнее. Достоинствами такого слоя считается способность выдерживать большие нагрузки, снижения риска образования трещин, быстрая скорость заливки.
Самовыравнивающаяся. Этот вид представлен составом с повышенной текучестью, который наносится на герметичную основу и под действием собственного веса превращается в ровную поверхность. Способ достаточно дорогостоящий, поэтому применяется, если необходим слой толщиной 1-2 см.
Сухая. Ее еще называют сборной. Выравнивание выполняется с помощью засыпки мелким материалом, например керамзитом, с последующей укладкой специальных плит. Основание должно быть жестким. Такой способ подойдет в редких случаях.

По составу материала

Еще одна классификация конструкции — по составу. Выделяют такие виды:

Цементно-песчаная. Это наиболее часто применяемая и простая смесь. Она долговечная, прочная, универсальная. Под нее желательно подкладывать гидро- и звукоизоляцию, т.к. влага из раствора может всасываться в плиту перекрытия.
Гипсовая. Этот материал более экологичный и легкий в силу своей небольшой плотности, поэтому тоже набирает популярность. Благодаря высокой пористости такие стяжки улучшают микроклимат в помещении. Еще у них хорошие показатели тепло- и звукоизоляции. Материал быстро сохнет и не требует дополнительного выравнивания.
Промышленная. Здесь применяются бетонные растворы высокой прочности. В промышленном производстве всегда большие динамические и статические нагрузки, поэтому необходимо выполнять армирование пола.

По составу материала бывают цементно-песчаные и гипсовые стяжки.

По назначению

По назначению различают выравнивающий слой и выравнивающе-теплоизоляционный. Первый вид используется для придания гладкости поверхности пола. Ко второму добавляется функция ограничения потери тепла.

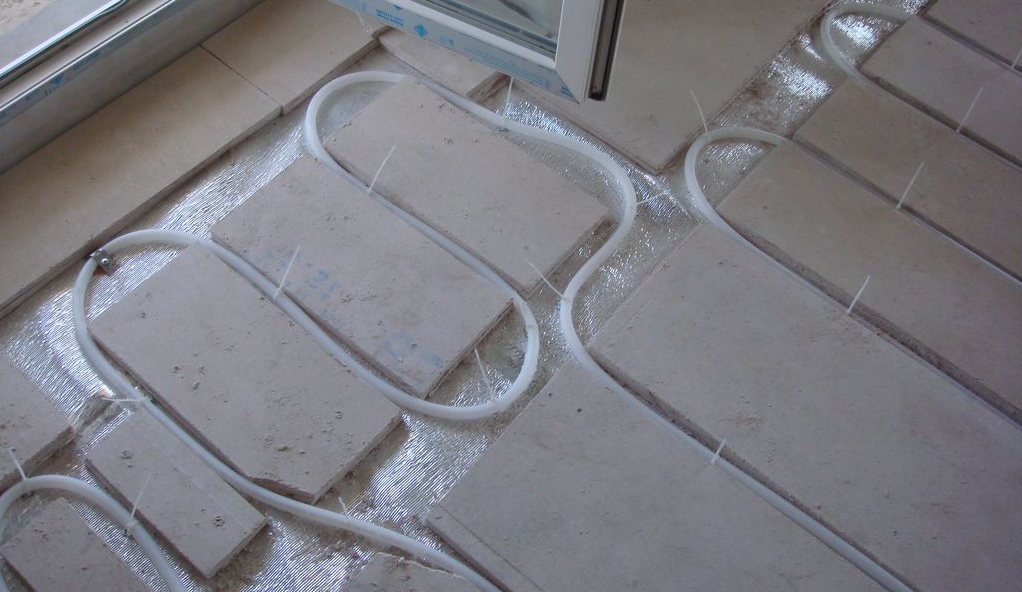

Укладка водяного контура при сухой стяжке

Как и в случае с бетонной стяжкой, укладка водяных труб по деревянные и полистирольные системы делается схожим образом. Существуют некоторые нюансы, о которых следует сказать:

Каждая отапливаемая комната должна иметь один греющий контура.
Трубопровод должен иметь целым, без стыковок и соединений.
Укладка труб осуществляется привычными способами, спиралью (улитка) или змейкой.

Для бытового применения монтаж водяной трубы по схеме двойная змейка наиболее практичен, прост и удобен. Немаловажным является и разумный расход материалов. Обычно по схеме змейка водяной контур монтируется в небольших по площади помещениях. Теплоноситель в данном случае не успевает утратить необходимую температуру.

Планируя маршрут, по которому будет укладываться водяной труба, не следует забывать о шаге трубы. Для теплых полов в жилых помещениях оптимальный шаг составляет 20-30 см. Имея различную основу, можно варьировать величиной шага, добиваясь необходимых параметров обогрева.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

пенопласт;
экструдированный пенополистирол;
подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Стяжка для теплого водяного пола

Под стяжкой подразумевают заливку водяного пола составом из цемента и песка для равномерного распределения на него нагрузок. Задача напольного покрытия принять на себя тепло, отдаваемое системой, распределить его по своей поверхности и отдать в жилое помещение.

Само напольное покрытие для водяного пола имеет температуру нагрева 25 градусов. Отдавая тепло, оно прогревает помещение до 22-23 градусов. То есть разница температур между напольным покрытием и воздухом в квартире незначительная. Поэтому укладывать какую-то специальную смесь, с расширением, нет надобности. А вот ее эластичные качества улучшат структуру полового покрытия.

Особенности технологии, зачем она нужна

Теплый пол в стяжку монтируется не только для защиты водяных труб от разных повреждений, бетонный раствор помогает равномерно распределять тепло по всему напольному покрытию.

Чтобы стяжка теплого пола долго служила и соответствовала заявленным свойствам, при ее укладке надо соблюдать последовательность технологий. Перед началом монтажных работ поверхность очищают от мусора и пыли, чтобы не было отслоения раствора.

Стяжку начинают укладывать от угла противоположного дверному проему. Для утепления основания пола, чтобы тепло не уходило вниз, в грунт или в подвальное помещение под трубопровод подкладывают теплоизолятор пеноплекс

Особенно важно его использовать при утеплении комнат с высокой влажностью, таких как кухня, ванная

Сократить потерю тепла домостроения, стоящего на грунте, поможет керамзитовая прослойка или пенополистирол, толщина которых должна быть от 50 миллиметров.

Сгладить неровности бетонного основания до 30-40 миллиметров можно при помощи полистиролбетона. В основе гранулированного наполнителя лежит цементно-песчаная смесь и вспененные гранулы полистирола, которые придают раствору легкость.

Вдоль периметра стен для улучшения гидроизоляции пола и сохранения тепла укладывают демпферную ленту, которую изготавливают из вспененного полиэтилена. Она не позволяет образовываться на бетоне трещинам и выпуклостям при его расширении, связанном с изменением разницы температур.

Проверка системы состоит из 2 этапов. В течение первой недели в устройстве постепенно поднимают температуру от минимальной и доводят ее до максимальной. Следующую неделю температуру постепенно снижают от максимальной до минимальной.

Виды стяжки

Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.

При видимой простоте состава стяжка выполняется в нескольких вариантах:

Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
Смеси для теплых полов, выпускаемые в широком ассортименте.
Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.

Кабельный теплый пол с армирующей сеткой

Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.

Толщина стяжки теплого пола

Черновая стяжка должна иметь толщину не менее 5 см.

Толщина чистовой стяжки для теплого пола способна варьироваться в пределах от 5 до 10 см. Все зависит от типа сооружения, в котором делается пол – в жилых достаточно 5-7 см, а в промышленных до 10.

Обратим ваше внимание, что одной из главных задач стяжки – накапливание и сохранение тепла. Именно в связи с этим чересчур тонкий слой будет меньше держать тепло, что приведет к большему времени работы нагревателя

Поэтому рекомендованная толщина от 6 до 8 см.

Скажем пару слов про температуру окружающего воздуха во время заливки. Здесь все просто – заливать пол при отрицательных значениях не стоит даже при наличии соответствующих добавок.

До того, как вы начнете работу, вам необходимо заполнить контур с давлением 1,5-2 атмосферы. Другими словами в процессе заливки контур должен быть под давлением. После заливки греть контур с температурой более 25⁰С нельзя до тех пор, пока бетон полностью не застынет, а это займет до 1 месяца.

Приступать к заливке вам можно после того, как вы создали необходимые контуры, изолировали черновое основание и выполнили опрессовку. После этого можно приступать к выставлению маячковых профилей. Вообще тема выставления маяков требует отдельного разговора. Так, например, на примере технологии выставления маяков для штукатурки вы можете понять принцип действия или же посмотреть следующее видео:

В процессе работы вам необходимо утрамбовывать укладываемый раствор. Делать это можно либо специальным приспособлением (вибратором), либо же обычной тяпкой или чем-то похожим. Трамбовка необходима для удаления воздуха, который если его оставить будет снижать общую теплопроводность.

Выводы

Сухая стяжка для теплых водяных полов удобная альтернатива бетонному покрытию. По своей эффективности такие греющие полы мало в чем уступают бетону аналогу. Правда теплоотдача бетонного монолита выше, чем у наборных конструкций, однако с технологической точки зрения деревянные и полистирольные конструкции удобнее и практичнее. Чего только стоит монтаж конструкции и демонтаж сухой стяжки при повреждении водяного контура. К тому же, такой теплый пол можно быстро разобрать, если вы надумали произвести в доме реконструкции или ремонт.

Настильные конструкции играют роль хорошего звукоизолятора. Соблюдая технологию укладки, используя качественные материалы, вы можете создать собственную систему отопления, способную работать долго, качественно и эффективно. Для жилых помещений настильные теплые полы очень удобны, а вот для технологических помещений и санузлов, малопригоден.
