Стяжка теплого водяного пола

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

• марку утеплителя;
• материал водоводов (труб);
• тип и марку утеплительных пластин.

Теплоизоляторы

Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения

С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Трубы для теплого пола

Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

• Выбираются трубные изделия диаметром 16 и 20 мм.
• Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов

Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается

Распределительные пластины

Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Полусухое покрытие

Нас сегодняшний день многие предпочитают сухую смесь для укладки стяжки. Она менее проблематична в заливке, нежели чем цементно-песчаная смесь. У этого способа укладки есть свои особенности. Полусухая смесь считается более прочной, чем обычный цемент. После заливки период высыхания намного короче, что дает возможность закончить укладку теплых полов быстрее.

Специалисты утверждают, что материал не крошится и не разрушается под воздействием исходящего от труб тепла. С этим типом смеси работать проще и удобнее.

Перед тем как укладывать полусухую смесь, следует тщательно подготовить основание. Убирается весь мусор, основание прокладывается пароизоляционным материалом. Если имеются глубокие трещины или углубления, рекомендуется их заполнение вязким раствором цемента. Рулонные материалы укладываются с нахлестом, также он должен заходить на стены. Швы обрабатываются специальным скотчем. На готовое основание засыпается полусухая смесь.

О том, какие пропорции смешивания следует применять, указано на упаковках с полусухой смесью. Консистенция материала не должна содержать много воды. Если его сжать в руке, то получится плотный комок. Влага при этом не должна стекать по руке. Таким образом проверяют правильность смешивания ингредиентов смеси. Очень часто в сухую смесь добавляют фиброволокно для придания еще большей устойчивости покрытию. Волокно хорошо распределяется по всей структуре во всех направлениях.

Минимальная толщина стяжки составит 4 см. Ее высота также зависит от способа укладки самих труб, на какой материал они укладываются. Пол и его максимальная высота может достигнуть отметки в 20 см. Если основание под заливку имеет значительные неровности, высоту приходится значительно поднимать. В целом, толщина будет составлять не менее 4 см и не более 20 см.

Покрытие может разрушить неправильный метод сушки. Если вы можете ходить по полу, это не значит, что раствор действительно высох. Жидкая цементно-песчаная смесь высотой в 4 см сохнет как минимум месяц. Смесь, приготовленная из сухих материалов, высыхает в течение нескольких дней в зависимости от высоты покрытия. Для того чтобы материал застывал правильно и без потрескиваний, следует смачивать поверхность водой и застилать пленкой. В результате основа не просядет, хорошо подсохнет и не растрескается.

Размер водяного покрытия зависит от типа заливки и особенностей основания. Чем больше значительных неровностей на поверхности, тем выше будет конструкция. Происходит это из-за наложения нескольких слоев – это является необходимостью для достижения нулевого уровня.

Исходя из опыта, специалисты утверждают, что относительная общая высота теплого водяного покрытия составляет 10-15 см, учитываются абсолютно все используемые материалы, включая напольное покрытие.

Температурные зазоры

По инструкции, при обустройстве стяжке тёплого пола в помещениях со сложной планировкой или имеющих большую площадь, правильно, перед заливкой бетона комнату поделить на зоны. Разграничивать нужно демпферной лентой, с толщиной 5 — 10 см, ей же прокладывается вся площадь вдоль стен.

Демпферная лента способствует защите системы отопления от повреждений, ведь в процессе нагрева происходит расширение элементов конструкции. Если не произвести монтаж демпферной ленты, стяжка бетонного пола быстро потрескается.

Существует несколько моментов, соблюдая которые можно правильно обустроить температурные швы:

1. Каждая зона, которая огораживается лентой, должна быть не больше 30 м2, а стороны длиной не более 8 метров.
2. Если в помещении сложная планировка, оно делится на квадратные или прямоугольные зоны.
3. В некоторых условиях, допускается производить разделения на 1/3 глубины раствора.
4. После затвердевания стяжки пола, швы герметизируются.

Что такое стяжка и ее предназначение

Укладка стяжки – это универсальные подготовительные работы. Они позволяют выровнять и укрепить поверхность перекрытий, сделать дополнительную изоляцию от звуков, удержать тепло внутри помещения, заполнить пустоты и подготовить пол к дальнейшей работе.

Материал для заливки изготавливают из цементно-песчаной смеси, бетона, гипса, керамзита или фиброволокна. Каждый из них имеет свои плюсы и минусы. По методу нанесения составы бывают мокрые, сухие и полусухие. Обязательно в смесь добавляют пластификатор, который делает заливку более равномерной.

Дополнительные функции раствора – защита конструкции теплого пола (нагревательных элементов) от механического воздействия и повреждений, направление тепла в нужную сторону, снижение теплопотери.

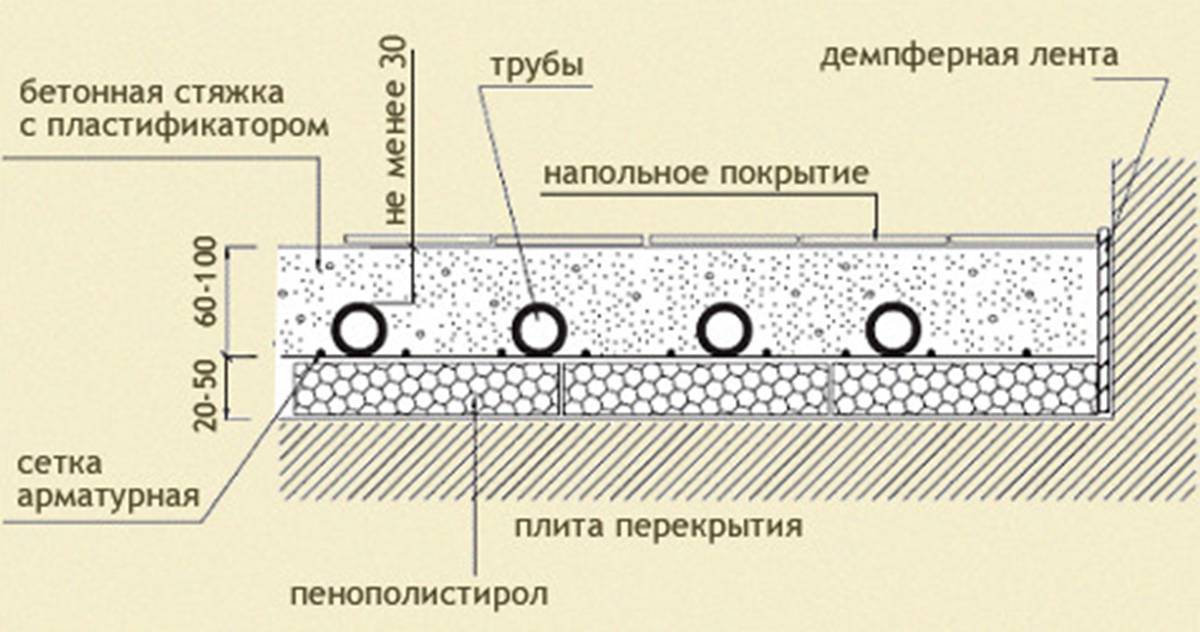

Краткое описание «пирога»

Обогрев полов можно укладывать практически на любое основание: бетонные плиты, деревянные лаги, грунт и т. д. Самая распространенная последовательность укладки материалов («пирог») выглядит так:

1. Основание (бетонное, деревянное, черновой пол).
2. Демпферная лента по периметру комнаты (для компенсации температурных расширений).
3. Изоляция от влаги.
4. Утеплитель, дополненный отражающей поверхностью (например, пенопласт).
5. Сетка для армирования.
6. Трубы отопления.
7. Стяжка.
8. Подложка (если она нужна для финишного покрытия).
9. Напольное покрытие (кафель, ламинат и т. д.).

Укладка отопительной системы на грунт и деревянные лаги отличается подготовительными работами (дополнительные слои снизу). Толщина всего пирога составляет 15-18 см в зависимости от материалов, диаметра трубы и верхнего слоя заливки.

Полусухая стяжка

Чтобы снизить количество недостатков бетонной стяжки, необходимо ввести в состав стяжки для теплого пола пластификаторы и добавки. Благодаря этому меняются свойства раствора и сокращается время высыхания. Кроме того добавки позволяют использовать меньшее количество воды, поэтому стяжка получает название полусухая.

Использование такой стяжки имеет несколько преимущественных моментов:

• Незначительный период высыхания благодаря незначительному количеству жидкости.
• Получение более ровной поверхности.
• Повышение водостойкости бетона, что особенно актуально для пола в бане, ванной и кухне.
• Сохранение пластичности на протяжении долгого времени, что позволяет замешивать большее количество раствора.
• Пластичная смесь для заливки теплого пола укладывается более плотно, максимально заполняя пустоты. В результате стяжка отличается однородностью и более высокой теплоотдачей.
• В процессе созревания стяжки не появляются трещины, так как усадка практически отсутствует.
• Эксплуатация поверхности возможна уже через 12 часов.
• В большинстве случаев укладка финишного покрытия может выполняться через 28 дней, а при введении в раствор определенных добавок – через 7 дней.

Недостатки у такого метода также имеются, среди них можно выделить следующее:

• Более высокая стоимость некоторых смесей для теплого пола.
• Значительный коэффициент паропроницаемости.
• Долгое первоначальное схватывание раствора. В этом случае проблема может быть решена с помощью специального ускорителя твердения.

Для полусухой стяжки можно использовать готовую смесь для теплого пола, к которым достаточно добавить определенное количество жидкости в соответствии с инструкцией на упаковке. Кроме того можно приобрести пластификаторы отдельно и добавлять в раствор по своему усмотрению. Все сухие смеси для стяжки теплого пола содержат определенные компоненты, поэтому следует придерживаться рекомендаций производителя по приготовлению раствора для полусухой стяжки.

Одним из современных способов армирования бетонной стяжки теплого пола можно назвать   добавление в раствор  фиброволокна.  В результате прочность бетона значительно повышается, а его водопроницаемость наоборот уменьшается, также предотвращается образование трещин. Эффективность добавки достаточно велика, поэтому повреждение нагревательных элементов полностью исключается. Кроме этого отмечается более гладкая и привлекательная поверхность.

Применение фиброволокна выполняется по определенной схеме. Если раствор готовят в бетономешалке, то добавка вводится за несколько минут до готовности. При ручном замесе компонент добавляют к сухим ингредиентам и доводят смесь до однородности. После этого начинают вливать воду небольшими порциями. Для качественной стяжки достаточно 900 грамм добавки на один кубический метр готового раствора. Несмотря на высокую стоимость фиброволокна, его добавление существенно повышает теплоотдачу поверхности.

Как происходит укладка теплого пола в бетонную стяжку?

Выполнение работ производится при температуре 15-20 °C, система обогрева должна быть проверена на герметичность и находиться под рабочим давлением. Подготовленный раствор нужно использовать в течение одного-двух часов. Оставшуюся часть смеси применять на следующий день нельзя, даже если она будет накрыта пленкой.

Площадь одной комнаты следует заливать сразу, недопустимо делать одну половину сегодня, а вторую – завтра. Перерыв в процессе возможен только в случае, когда плоскости покрытия имеют разный уровень или работа выполняется в разных помещениях.

Технология заливки состоит из следующих пунктов:

1. отбить горизонтальные линии на стенах на уровне будущей стяжки;
2. на расстоянии 0,5 м от стен установить и зафиксировать маяки для выравнивая поверхности, количество маяков рассчитать по правилу: расстояние между ними не должно превышать длину имеющегося правила;
3. нанести раствор на поверхность, начиная с дальнего угла;
4. проводя правилом с опорой на маяки, выровнять слой смеси;
5. контролировать толщину стяжки бетонного теплого водяного пола по периметру помещения;
6. через несколько дней извлечь маяки из слоя застывшего бетона и выровнять оставшиеся канавки аналогичной смесью.

Для предотвращения преждевременного высыхания и появления трещин первые 2-3 дня после заливки необходимо всю плоскость смачивать водой несколько раз в день. Затем следует накрыть стяжку пленкой на две недели. Ускорять процесс застывания раствора при помощи обогрева категорически нельзя – это приводит к трещинам! Окончательное застывание поверхности происходит через 25-28 дней.

Чистовая

Укладка теплого пола в стяжку производится после завершение всех подготовительных и монтажных работ. В современном строительном производстве чистовое покрытие для водяного теплого пола состоит из утеплителя, гидроизоляции, нагревательных элементов, собственно стяжки, финишного покрытия.

• Подготовка. Очищают поверхность для заливки от наплывов раствора и пыли. Затем бетонное основание пропитывают битумной мастикой, которую наносят при помощи малярного валика 250 мм.
• Армирование. На подготовленную поверхность укладывают металлическую стеку с размером ячеек 50-100 мм. Между собой листы скрепляют вязальной проволокой.
• Укладка утеплителя. Используют базальтовую минеральную вату и экструдированный пенопласт. Толщина слоя 50-100м. Если он 100 мм, то укладывают два ряда утеплителя по 50 мм каждый.
• Демпферная лента. Ее наклеивают по всему периметру комнаты между стеной и полом. Лента нивелирует температурное расширение чистовой стяжки.
• Монтаж нагревательных элементов. Если для утепления используют обычные листы пенопласта, то в них проделывают канавы, в которые укладывают трубы. Существуют рифленые маты, где места укладки труб уже подготовлены и отделаны алюминиевыми пластинами для отражения тепла.

Есть третий варианта. Теплые водяные полы монтируют из готовых блоков, которые собирают между собой на месте. В трубах уже залита специальная жидкость для нагрева.

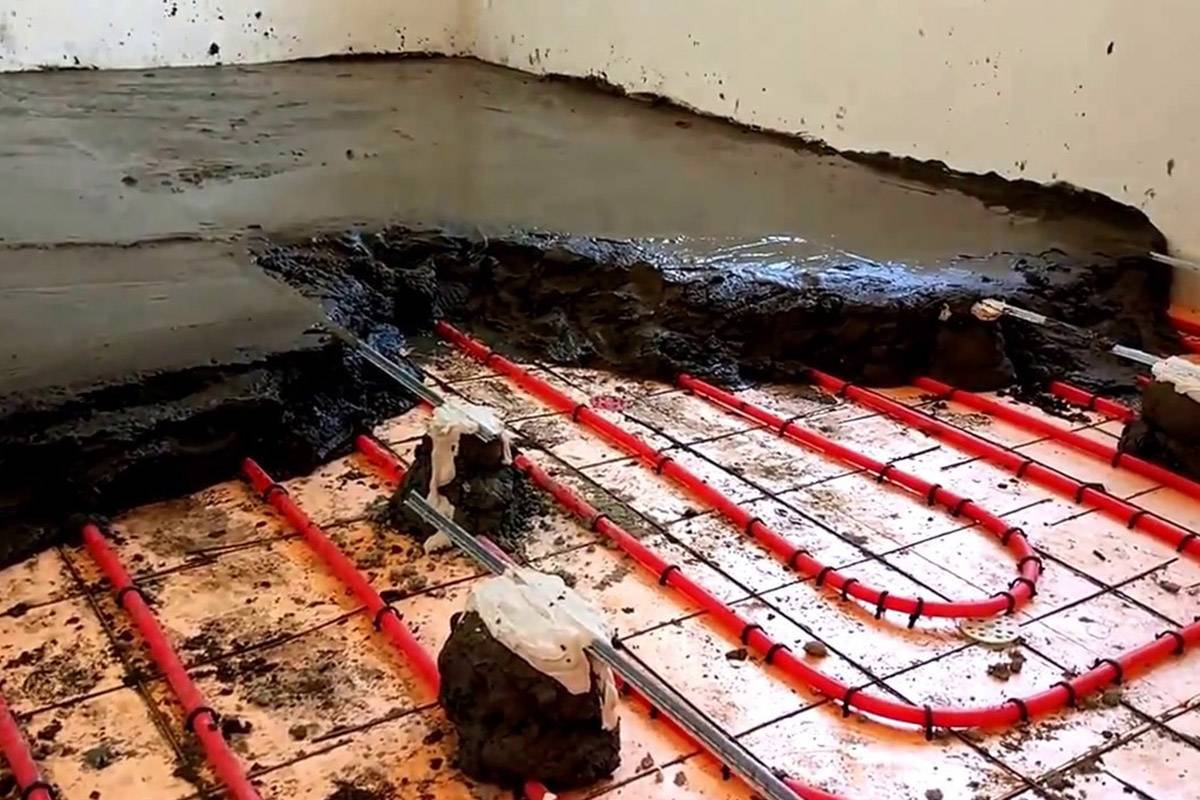

Маяки монтируют вдоль длинной стены помещения. Первый профиль ставят на расстояние 300-400 мм от стены. Для определения горизонта используют лазерный уровень. По нему крепят первый маяк. На остальные отметку переносят при помощи строительного уровня длинной 1000-1500 мм. К заливке приступают через 24 часа после монтажа маяков.

Бетонная стяжка для водяного теплого пола заливается полосами, начиная от дальнего угла. Ее толщина зависит от размера труб и способа их крепления. Среднее значение для водяного пола 50-70 мм. Поверхность с помощью правила разравнивают волнообразными движениями

В процессе заливки могут возникнуть паузы. Такие промежутки плохо сказываются на монолитности покрытия. Есть способ минимизировать потери прочности от неравномерной заливки. Перед продолжением укладки раствора крайний участок смачивают семью из воды и цемента.

Срок высыхания стяжки зависит от ее толщины и общей влажности в помещении. В среднем оставляет 10-14 суток. Если в комнате слишком жарко, то стяжку проливают одну неделю водой каждые 12 часов.

Есть способ точного поредения готовности поверхности. На бетон кладут бумажную салфетку и накрывают сверху банкой. Через 12 часов банку снимают. Если салфетка осталась сухой, то раствор высох, если влажной, то еще не затвердел до конца.

Важно! В системе теплый пол толщина бетонной или цементно-песчаной основы влияет на тепловые характеристики. Если она будет слишком тонкая 30-40 мм, то качество обогрева ухудшится

Устройство деформационных швов. Они необходимы для помещений площадью больше 20 м2. Швы нарезают с шагом 1500-2000 мм. Для этого используют болгарку и пильный круг по бетону. Ширина шва 2-3 мм. После пропила их очищают от пыли и заделывают герметикам на 2/3 глубины. Остальную часть шва замазывают цементно-песчаным раствором. Качественно сделанные деформационные швы предотвратят появление трещин в стяжке от температурных колебаний.

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.

Стяжка для электрического пола

Монтаж стяжки теплого пола с электрическим обогревом состоит из тех же этапов, что и водяного. Мощность такого пола ниже, поэтому для стяжки не используют бетонную смесь, а только цементно-песчаный раствор. Также применяют «сухой» способ и укладку керамической плитки без предварительной чистовой стяжки.

Важно! Плиточный клей – это сильный реагент. Его нельзя наносить на инфракрасный теплый пол с биметаллическим покрытием

Металл начнет окисляться. Вся система обогрева выйдет из строя.

Цементно-песчаная стяжка для электрических теплых полов изготавливают и заливают по тем же правилам, что и для водяных. Есть различия в толщине слоя. Для некоторых видов пола с электрическим подогревом она составляет 20-30 мм.

Стяжка для пола с электрическим или водяным подогревом в широком смысле – это не только цементный раствор, залитый на нагревательные элементы. Это вся система обогрева от чернового основания до финишного покрытия. Качество и эффективность ее работы зависит от грамотного и профессионального монтажа всех элементов. Для этого надо придерживаться советов и рекомендаций, приведенных в этой статье.

Просмотрено: 1 973

Подготовительные работы

Прежде чем заливать стяжку на тёплый водяной пол, требуется провести некоторые подготовительные работы:

• выровнять и очистить основу;
• установить обогревательную систему.

При обустройстве тёплого пола, осуществлять заливку нужно после монтажа всего «пирога», важно правильно уложить все его слои. Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

1. Черновая стяжка — она очищается и выравнивается.
2. Гидроизоляция — кладётся полиэтиленовая плёнка толщиной 200 — 250 мк.
3. Теплоизоляция — устанавливается вспененный полиэтилен с фольгированным покрытием.
4. Арматурная сетка — она необходима для придания прочности конструкции. Кроме того, к ней могут крепиться трубы, если не укладывается пенополистирольная основа с бобышками.
5. Отопительный контур (металлопластиковые или полипропиленовые трубы с сечением 20 мм) — он фиксируется либо к сетке специальными крепежами, либо укладывается на полистирольные плиты между бобышками.
6. Армирующая сетка — её можно укладывать поверх отопительной системе, при желании придать большую прочность конструкции.

Прежде чем производить заливку, необходимо подсоединить систему к коллектору, проверить её на герметичность и как она греет. После чего, производится установка маячком, которые способствуют получить ровное основание из бетонного состава.

Максимальная толщина стяжки

Если с минимальными значениями все понятно, то у максимальной толщины стяжки нет каких — то определенных значений. Вообще я считаю, что не конструктивно заливать слишком толстую стяжку. Это обусловлено огромным расходом раствора, сил и финансовых затрат.

Высота стяжки во многом обусловлена технологическими показателями. Если на пол действуют высокие нагрузки, то тогда стоит утолщать слой. Например при обустройстве стяжки в гараже нормальный слой стяжки -15 см. Это обусловлено сильными нагрузками — вес автомобиля довольно велик.

Высокая стяжка также может выполняться в ходе капитального строительства. Когда стяжка становится монолитной частью фундамента ее утолщение вполне оправдано.

Нередко высокую стяжку применяют с целю скрыть значительные перепады или уклон пола. Но, на мой взгляд это нецелесообразно. Намного проще произвести подсыпку самого низкого места щебнем, либо керамзитом или боем кирпича. Это снизит расход материала и значительно сэкономит ваш бюджет.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Для чего нужна демпферная лента и деформационный шов?

Рантовая (демпферная) лента изготавливается из вспененного полиэтилена на самоклеющейся платформе. В среднем толщина материала составляет 6-8 мм, а ширина – 120-180 мм. Лента нужна для компенсации температурных расширений стяжки в сезон отопления, также за счет нее удается избежать образования теплового моста между слоем бетонного покрытия и стенами.

Монтаж демпферного материала осуществляется по всему периметру помещения внизу стен, которые уже доведены до состояния чистовой отделки. Лента оснащена специальным фартуком из ПЭТ-пленки, им закрывается стык между демпфером и теплоизоляцией, чтобы во время заливки раствор не затекал в этот промежуток.

При организации бетонного покрытия для гидравлического обогрева нельзя упускать из вида такой важный момент, как деформационный шов. Обычно его делают:

• в помещениях со сложной конфигурацией;
• когда длина стены превышает 8 м или отношение ширины помещения к его длине составляет менее 1:4;
• под порогом в проемах дверей.

Высота шва зависит от того, какая планируется толщина стяжки теплого водяного пола, при этом следует учитывать, что верхняя граница шва должна находиться на уровне финишного покрытия. Армирующая сетка, которая укладывается на трубы, обязательно прерывается в местах разделительных швов.

Допустимо использование эластичного материала для шва, толщина которого составляет не менее 10 мм. Альтернативное решение: воспользоваться демпферной лентой, склеив два ее отрезка.
