Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки

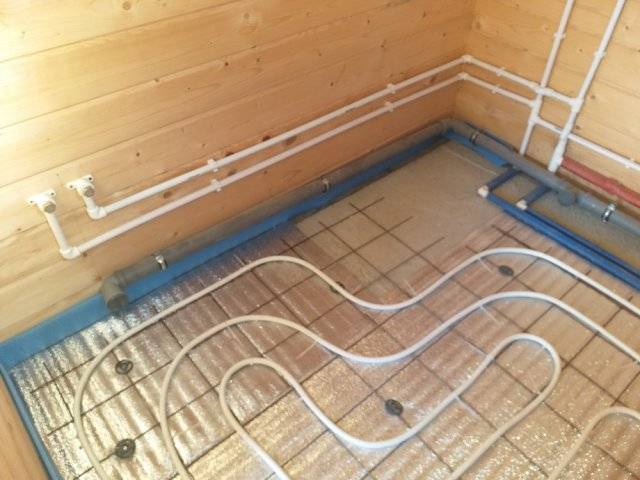

Фольгированный утеплитель
Особенность этого утеплителя в том, что он не только изолирует тепло, но и отражает его обратно. Одна из сторон изолятора – фольга высокой степени полировки. Обратная сторона представляет собой вспененный полиэтилен. Благодаря свойствам компонентов качество отражения достигает 60%.
Бонусом фольгированных утеплителей станут их великолепные водоотталкивающие свойства. К тому же, ячеистая структура обеспечивает циркуляцию воздуха и в то же время предотвращает промерзание стен в холодный период. Дополнительно утеплитель глушит звуки.
Монтаж
Чаще всего фольгу наклеивают за батареями. Продлить срок службы помогает правильный монтаж утеплителя. Он должен располагаться ровно, не зацепаясь за гвозди или другие препятствия на стене.
Также одно из важных условий – обязательная воздушная прослойка между стеной и фольгированным покрытием. Это обеспечит внутреннюю вентиляцию и отвод конденсата.
Термоматы или пол тонкокабельные на сетке
Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.
Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.
Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.
Основная задача, которую выполняет теплоизоляция в теплых полах
Домашние системы отопления, на которые мы делаем ставку, призваны обеспечить нам эффективный обогрев. В домах, где установлены радиаторы, тепло поступает внутрь отапливаемого помещения за счет контакта поверхности нагревательных приборов с воздушной массой. В результате теплообмена до 60% тепла идет на обогрев внутреннего пространства в результате воздушной конвекции. Водяной теплый пол в этом плане намного эффективнее. За счет нагрева поверхности пола тепло равномерно распространяется внутри помещения, создавая комфортные условия для обитания.
Добиться высокой эффективность внутрипольной системы обогрева можно за счет правильного монтажа и укладки всех элементов конструкции. Не последнее место в этом плане играет теплоизоляция для вашего теплого пола, водяного принципа действия. Неправильно уложенный изоляционный слой или его отсутствие, приведут к тому, что ваша система отопления будет работать на 50% вхолостую. Тепло от нагревательного контура должно идти вверх, а не вниз, нагревая бетонную стяжку или наборную деревянную конструкцию.
*Чтобы избежать подобных неприятностей и получить от работы отопительной системы максимально возможный КПД, вам потребуется утеплитель, поверх которого уже потом осуществляется укладка петель водяного контура. Утепление может быть выполнено различными материалами, каждый из которых имеет свои особенности и технологические параметры. Привычный для нас всех пенопласт, экструдированный пенополистирол и минеральная вата позволят за счет своей низкой теплопроводности создать необходимую теплоизолирующую прослойку. Укладка теплоизоляции осуществляется в зависимости от вида напольного покрытия и выбранной схемы монтажа трубопровода водяного пола. От выбора материала, его технологических характеристик зависит способ укладки водяных контуров и дальнейшая работа всей отопительной систем.
Для наглядности можно привести следующий пример:
Используемый ранее пенопласт имеет плотность 20-22 кг /м3, однако в соответствии с технологией укладки теплых водяных полов плотность изолирующего материала должна быть не менее 35 кг/м3 для межэтажных перекрытий и 50 кг/м3 для оборудования пола на первом этаже. Наличие таких ограничений к теплоизоляционным материалам вызвано технологическими факторами, которые обусловлены самым принципом работы греющих полов.
Водный пол являются низкотемпературной отопительной системой. Пол в отапливаемом помещении не должен нагреваться выше 30С. Превышение этих параметров создаст внутри помещения дискомфорт. Негативно высокая температура нагрева пола скажется на конструктивных особенностях напольного покрытия, да и нагревательные приборы будут работать с повышенной нагрузкой. Наличие теплоизоляционного слоя необходимой толщины, позволит исключить тепловые потери при работе водяных контуров, создаст оптимальные условия для распространения тепла в нужном направлении. Меньшая толщина теплоизоляции приведет к тому, что тепло будет уходить в подпол. Большая толщина изоляционного материала станет серьезным препятствием для прогрева пола и напольного покрытия. В этом случае принципиально буде нарушена работа теплых водяных полов.
Необходимость теплоизоляции
Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.
С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.
- Причин несколько:
- Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
- Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.
После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.
Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.
Основной функцией теплоизоляции является:
Предотвращение потерь тепла через черновое покрытие пола.
Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.
Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.
Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.
А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.
Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.
Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.
Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.
Это интересно: Линолеум толщина защитного слоя (видео)
Монтаж пеноплекса для тёплого пола своими руками
Чтобы понять весь процесс подготовки основания тёплого пола из пеноплекса, надо рассмотреть это на примере небольшого помещения, где уже готова цементная стяжка. Весь ниже описываемый процесс можно просмотреть на видео.
Укладка тёплого пола
Watch this video on YouTube
Пошаговая инструкция по укладке пеноплекса для тёплого пола
- Прежде чем приступить к монтажу утеплителя нужно осуществить подготовительные мероприятия:
- если основанием является грунт, то его очищают от мусора, засыпают слоем щебня (100 – 150 мм).
- делают песчаную засыпку толщиной 100 мм. Песок проливают водой и трамбуют.
- делают стяжку цементным раствором.
- на междуэтажном бетонном перекрытии заделывают раствором все трещины и раковины, а выступы удаляют.
- деревянное основание пола выравнивают шпаклёвкой.
- Потребность в количестве плит пеноплекса рассчитывают исходя из площади основания помещения плюс 5% на доборные элементы.
- В соседнее помещение заносят плиты экструдированного пенополистирола.
- Щели, трещины стяжки выравнивают цементным раствором и удаляют выступы.
- На тыльную сторону плиты пеноплекса гребёнкой наносят клей. Используют плиточный клеевой состав.
Нанесение клея гребёнкой
- Укладку плит начинают вести от одного из углов комнаты и продолжают монтаж вдоль длинной стены.
Укладка первой плиты утеплителя
- На один из торцов плиты наносят монтажную пену;
Пеним торец панели утеплителя
- Пену нужно стараться наносить тонким слоем. При чрезмерном расходовании монтажного герметика пена может сильно расшириться и выгнуть плиты ППС.
- Чтобы избежать деформации панелей, их можно для надёжности прикрепить к стяжке дюбелями-грибками.
- Каждую последующую панель плотно прижимают к торцу соседней плиты.
Соединяем плиты пеноплекса между собой
- Доборные фрагменты тёплых полов получают путём резки целых плит. При малых объёмах работ можно вполне обойтись строительным ножом и линейкой. Когда нужно покрыть утеплителем основание пола большой площади, то лучше использовать специальный механический или электрический резак.
- Раскладку рядов пеноплекса осуществляют в разбежку. Шаг между швами смежных рядов плит утеплителя должен составлять не менее 200 мм. Также поступают, когда требуется уложить плиты в два слоя. Верхние с нижними стыковочные швы, как продольные, так и поперечные, тоже должны быть на расстоянии и не менее 200 мм.
Раскладка плит обустраиваемого тёплого пола
- Все швы снаружи задувают монтажной пеной. Застывшие излишки пены срезают ножом.
- В образовавшиеся щели и неплотности вставляют обрезки пенополистирола.
Далее в зависимости от вида обогрева расстилают инфракрасные плёночные элементы или монтируют трубы водяного отопления.
Чем опасен Пеноплэкс? Вся правда о ЭППС!
Watch this video on YouTube
Основные виды теплоизоляции для водяного пола
Пенопласт
Это самый дешевый утеплитель для тёплого пола. Он влагонепроницаемый, очень хорошо держит тепло. На строительном рынке данный материал представлен в различной форме, любого размера и разной плотности. Не смотря на доступность пенопласта и широкое разнообразие, серьезные фирмы предпочитают не использовать его под водяной пол. Дело в том, что при нагревании этот материал выделяет вредные для здоровья человека вещества. Поэтому даже если хозяева помещения стеснены в финансах, экономить не утеплителе не стоит.
Минеральная вата
Данный теплоизоляционный материал бывает двух видов: твердая плита и гибкий мат. Для системы водяной теплый пол можно применять маты плотностью больше 35 кг на метр кубический. Если брать менее плотный материал, то он просядет под тяжестью стяжки. Здесь следует учитывать, что минеральная вата нужной плотности стоит недешево. Но у нее есть свои достоинства. Она обладает не только тепло-, но и звукоизоляционными свойствами. Материал устойчив к возгоранию, имеет высокую теплоотдачу. Из недостатков профессионалы выделяют гигроскопичность минеральных матов. Вата намокает и теряет свои свойства. Из-за деформации утеплителя, появляются мостики холода и, как следствие, теряется тепло.
Пробковый утеплитель
Если высота поднятия пола должна быть минимальной, то рулонная пробка – это идеальная теплоизоляция для теплого пола. Это натуральный экологический материал, прочный и теплый. При нагревании он не выделяет никаких вредных веществ. Пробка имеет высокую плотность, поэтому под стяжкой она не просядет. Из минусов следует выделить склонность к разрушению и чувствительность к влаге. Перед укладкой данного утеплителя необходимо провести качественную герметизацию основания.
Пенополистирол
Этот вид утеплителя чаще всего используют для системы теплого пола. Выпускается он листами разных габаритов, поэтому монтаж довольно простой. Толщина пенополистирола составляет от 3 см до 12 см. Если под квартирой, где устанавливают теплый пол, находится отапливаемое помещение, то можно покупать материал наименьшей толщины. В случаях, когда внизу находится подвал, необходим самый толстый утеплитель.
К достоинствам данного теплоизолятора относится высокая плотность, материал не впитывает влагу, хорошо сохраняет тепло, безопасен для здоровья человека, не восприимчив к грибкам и плесени, выдерживает температурные перепады от -50◦ до +75◦С.
Из недостатков выделяют толщину утеплителя. При его использовании следует учитывать, что полы заметно поднимутся. Данный материал отличается высокой хрупкостью. Прежде чем нанести стяжку из бетона, слой утеплителя необходимо дополнительно армировать.
Пенополиуретан
Это самая лучшая теплоизоляция пола. При ее монтаже не требуется паро- и гидроизоляция. Все работы проводятся максимально быстро. Уровень пола практически не поднимается, влага не скапливается, не образуются мостики холода. Пенополиуретан – высокопрочный материал. Ему не требуется дополнительное армирование. Это идеальный утеплитель для помещений, имеющих сложную геометрическую форму.
Пенофол
Данный рулонный материал изготавливают из вспененного полиэтилена, сверху наносят слой из фольги. Эта поверхность будет отражать тепловые лучи. Утеплитель работает по принципу термоса. Производители выделяют 4 вида пенофола:
- Вид «А». Фольга расположена только с одной стороны теплоизолятора.
- Вид «В». Фольгированный слой приклеивается с обеих сторон.
- Вид «С». Самоклеящийся материал. Одна сторона (отражатель) сделана из фольги, а с другой стороны – клеевой раствор.
- Вид «ALP». С одной стороны поверхность теплоизолятора покрыта фольгой, а с другой – полиэтиленовой пленкой.
Любой вид можно применять в качестве утеплителя для теплого водяного пола. Важный момент – правильно подобрать толщину теплоизоляционного материала. Она бывает от 3 мм до 1 см. Толщина зависит от напольного покрытия, которое в дальнейшем будет использоваться.
Теплоизоляционные маты
Специальные профильные маты были созданы для системы «теплый пол». Их используют в качестве утеплителя для водяного пола. При использовании данного материала не потребуется дополнительная пароизоляция. Поверхность матов имеет многочисленные выступы. Между ними прокладываются водяные трубы. Это работа очень сложная, требующая профессиональной подготовки. Если трубы имеют нестандартный диаметр, то их не удастся расположить между выступами.
Причина утепления полов
Утепляющий материал для теплых полов имеет вид теплоотражающего покрытия, создающего барьер для передвижения воздуха в конкретном направлении. Строго говоря, речь идет об экране, сохраняющем тепло в обогреваемой комнате, и препятствующем его утечке вниз перекрытия. Благодаря подложке драгоценное тепло не тратится на прогревание нижних этажей или подвала.
Благодаря подложке достигается хорошая равномерность в распределении тепла в помещении. Если не обустроить утепляющий слой, энергия будет излучаться только трубами контура. Из-за этого на основания пола появятся холодные и горячие островки. Благодаря фольгированной теплоизоляции достигается стабилизация циркуляции конвекционных потоков. Дело в том, что часть тепловой энергии распространяется посредством инфракрасного излучения. Наличие отражающего металлизированного слоя позволяет перенаправлять эти лучи внутрь помещения.
Разработчики современных теплоизоляционных прослоек предусмотрели удобные крепежи, что значительно облегчает монтажные работы по укладке труб. Контур в таком случае устанавливается по заранее продуманной схеме, фиксируясь удобными клипсами. Далее можно смело переходить к заливке стяжки или финишной отделке, не опасаясь сдвигания труб. Таким образом достигается значительная экономия времени и сил.
Утеплитель под водяной теплый пол может иметь разную толщину, что зависит от высоты потолков в доме. Помещения стандартной высоты (260 см) обычно оформляются толстой теплоизоляцией на основе экструдированного полистирола, полипропилена, пробки и т.п. Если высота потолков меньше, рекомендуется применять более тонкие материалы, типа металлизированного лавсана или тонкого фольгированного полотна. Следует сказать, что эффект утепления в таком случае может быть слегка меньшим, что толкает некоторых владельцев дополнительно применять т.н. «теплую краску».
Неправильно подобран циркуляционный насос
Подобранный циркуляционный насос малой мощности не сможет обеспечить циркуляцию теплоносителя в тёплых полах. Что приведёт к частичному не прогреву тёплого пола. Часть пола будет греться, а часть нет.
Насос большей мощности будет «жрать» электроэнергию. С учётом того, что циркуляционный насос тёплого пола работает 24 часа в сутки весь отопительный сезон, сумма за электричество может набежать не слабая.
Кто-то на это не обращает внимания, а кому-то лишняя одна — две тысячи рублей в месяц нелишняя. При этом электричество будет и дальше дорожать, а значит переплата со временем будет только увеличиваться.
Не стоит забывать, что чем мощнее циркуляционный насос, тем он дороже.
Системы электрического пола
В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.
Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство
Это очень важно – при выходе одного из них из строя остальные будут работать
Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.
Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.
