Теплый пол на балконе своими руками

Что такое — теплый пол?

Теплый пол на балконе своими рукамиЭлектрический теплый пол кабельной системы

Сегодня теплый пол считается прекрасной альтернативой обычному способу отопления жилого помещения. Он равномерно распределяет тепло по комнате, а для балкона считается единственным разумным решением из-за ограниченности пространства. Благодаря такой системе обогрева, воздух нагревается снизу, так как отопительным прибором здесь является настил. Самые популярные и распространенные системы – электрические и водяные, подключающиеся к главной системе отопления. Одной из последних систем теплого пола считается отопление, созданное на базе аморфной металлической ленты.

Теплые полы обеспечивают комфортные условия в морозы. Холодный воздух нагревается внизу и равномерно распределяется по комнате. Таким образом, внизу всегда теплее, а вверху под потолком температура воздуха намного меньше. Это создает ощущение тепла и уюта и не дает человеку замерзнуть. У теплого пола высокая теплоотдача, которая находится в прямой зависимости от нагревающего элемента. В отличие от радиатора отопления, площадь пола намного больше. Конструкцию теплого настила впервые применили в Древнем Риме, обогревая таким способом бани. Она представляла собой каналы, которые располагались под мраморными плитами. По ним передвигался горячий воздух от печей. Сегодня система стала более совершенной, но суть ее не изменилась.

Теплый пол на балконе своими рукамиВодяной теплый пол от центрального отопления

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Монтаж систем тёплых полов

После того, как вы определились, какой обогревательной напольной системой оснастить свой утеплённый балкон, пришло время браться за дело. Рассмотрим поэтапно, как сделать тёплый пол на балконе.

Подготовка балкона

Перед укладкой теплого пола подготавливают несущую плиту и основание

Перед тем, как начать стелить тёплые полы на балконе, следует осмотреть несущую плиту на предмет различных дефектов

Особое внимание следует уделить стыкам плиты со стеной здания или ограждающим парапетом

Если в этих местах найдутся трещины, их будет нужно заделать при помощи шпаклёвки или штукатурки. Если вы собираетесь заливать на балконе бетонную стяжку, следует убедиться, что несущая плита сможет вынести подобное утяжеление конструкции. Если на этот счёт у вас имеются хоть малейшие сомнения, лучше выбрать другой вариант, как сделать тёплый пол на лоджии.

Следующим шагом производим гидроизоляцию балконной плиты. Для этого можно использовать либо рулонные, либо обмазочные материалы. В первом случае листы гидроизоляции клеятся к бетонной поверхности при помощи битумных мастик. При этом стыки должны заходить друг на друга не менее, чем на 15 см и тщательно промазываться клеевым водоотталкивающим раствором. Подробнее о подготовке балкона к укладке нагревательных элементов смотрите в этом видео:

Обмазочная гидроизоляция наносится на поверхность балконной плиты кисточкой или валиком.

После этого следует произвести утепление балконной плиты. Это необходимо, чтобы тепло не уходило через несущую плиту на улицу, так как бетон очень хороший проводник тепла.

В качестве утеплителя под напольную систему обогрева лучше использовать плотный материал, способный не деформироваться под весом людей и мебели.

Отлично для этих целей подойдёт экструдированный пенополистирол, например, пеноплекс.

Монтаж обогревательных элементов

Укладывать тёплые полы на балконе следует строго в соответствии с инструкцией по монтажу. Для водяной системы лучше всего выбрать металлопластиковые трубы, поскольку они намного долговечнее металлических типов. О том, какие трубы лучше выбрать для водяного обогрева, смотрите в этом видео:

Монтаж их следует производить поверх утеплителя, используя в качестве крепёжных элементов специальные кронштейны, вкручиваемые в бетон. Укладываться труба должна непрерывной змейкой с расстоянием между витками порядка 15 – 20 см. Концы трубы запитываются в систему центрального отопления: один – в подающий, а другой в обратный коллектор. После этого поверх труб заливается цементная стяжка.

Под ИК-пол рекомендуют подкладывать фольгированный материал

Системы тёплого пола, использующие в качестве нагревательного элемента кабель, также заливаются цементной стяжкой, предотвращающей их механическое повреждение.

Инфракрасная плёнка наоборот настилается без применения цементных растворов. Под неё желательно подстилать слой фольгированного утеплителя, для более полного отражения теплового излучения от пола. Поскольку мощность обогрева в данном случае не так велика, как у нагревающегося кабеля, поверх ИК-плёнки рекомендуется настилать покрытие с высокими показателями теплопроводности – каменную или керамическую плитку.

Применение напольных покрытий с теплоизолирующим эффектом: утеплённый линолеум, ковролин, ламинат и т.д. могут привести к тому, что подогрев полов ИК-излучением станет малоэффективным.

Устройство карбонового теплого пола

Использование программируемого регулятора теплого пола

Технология устройства электрического теплого пола

Подключение теплого пола без терморегулятора

Устройство теплого пола в ванной от отопления

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

  1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
  2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
  3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

  • Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
  • Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
  • Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
  • С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

  • Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
  • По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
  • Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

  • Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
  • В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Виды

Теплый пол – это конструкция, которая состоит из множества нагревательных элементов — кабелей или труб.  Система может быть трех видов: водяная, пленочная и электрическая. В последнем случае используется кабель, пленка или нагревательные маты. Источник тепла теплого пола вода, кабель или инфракрасная пленка. У каждой конструкции есть свои преимущества и особенности, а также общие черты. Эксплуатация двух видов полов может быть разной. Общим для них считается монтаж на специальную теплоизоляцию, которая представляет собой тепло- сберегающий  слой. После теплоизоляции, необходимо сделать стяжку из цемента и уложить напольное покрытие.

  1. Водяной. Сложную систему укладки имеет водяной теплый пол. Он может быть автономным или подключенным к центральному отоплению. Водяной пол не подходит для балкона, так как обладает большим весом. Кроме того, его не следует монтировать в многоэтажных домах с центральной системой отопления. К его плюсам относят отличную теплоотдачу. Он способен прогреть даже большие помещения.
  2. Электрический. На балконах и лоджиях выгодно использовать нагревательные кабельные элементы. Толщина такой стяжки составляет 4,5 см. Внутри конструкции не скапливается воздух, благодаря чему система служит долго и не перегревается. Для монтажа потребуется электрический кабель, который крепится в форме «змейки». Сверху необходимо уложить плитку. Особенность в том, что эксплуатировать пол можно только через месяц после укладки. Нагревательные элементы следует уложить в секции, сделать стяжку из цемента и песка, а сверху положить покрытие. Работает от электричества через терморегулятор.
  3. Пленочный. Технология инфракрасного излучения часто используется для утепления балкона. В качестве нагревательного элемента здесь применяется тонкая пленка с графитовыми полосками и проводниками. Через терморегулятор к проводникам поступает ток. К плюсам пленочного пола относят высокую энергоэффективность, легкость монтажа. Главный недостаток – высокая цена. Специалисты советуют делать его монтаж в небольших помещениях. Идеально подходит для лоджий и балконов.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Теплый пол на балконе своими руками

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

  • Инфракрасное утепление пола экономней чем электрический способ обогрева;
  • Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Теплый пол на балконе своими руками

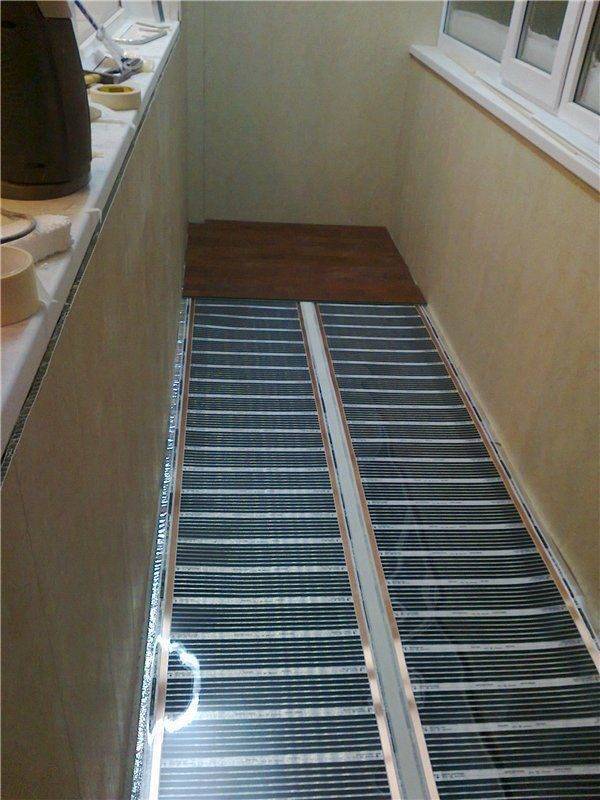

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Теплый пол на балконе своими руками

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Как сделать теплый пол на балконе своими руками

Прежде чем утеплять пол на балконе, нужно утеплить стены и потолок, и только после этого проводить монтажные работы по укладке системы обогрева.

Теплый пол на балконе своими руками

Чтобы уложить электрический теплый пол на балконе, потребуются следующие инструменты и материалы:

  • сухая смесь,
  • цемент,
  • грунтовка с глубокими проникающими свойствами,
  • вода.

После очистки поверхности, заделывания отверстий и трещин, нужно сделать гидроизоляцию балкона. Можно использовать специальную мастику с гидроизолирующими свойствами.

Далее готовится смесь для стяжки из цемента, песка и воды в соотношении 1 к 3. Можно выполнить стяжку специальными готовыми смесями.

Теплый пол на балконе своими руками

Общие этапы работы по монтажу теплого пола на балконе своими руками

  • Укладка гидроизоляционного материала или мастики. Материал укладывается так, чтобы его края заходили на стены с каждой стороны на 10-15 сантиметров.
  • Далее на покрытие кладется армирующая сетка, необходимая для прочности стяжки.
  • Обязательный этап – выставление маяков, по которым можно отметить уровень заливки стяжки. Если этого не сделать – пол будет неровным.
  • На подготовленную гидро- и термоизолированную поверхность укладывается электрический греющий кабель или маты.
  • Поверх кабеля заливают стяжку от противоположной к выходу стены к дверному проёму, разравнивая её правилом. При разравнивании аккуратно убирают все лишние наплывы с помощью острого конца правила. Сохнуть стяжка будет в течение недели.

Когда стяжка полностью высохнет, можно приступать к оформлению балкона и монтажу декоративного покрытия, например, плитки, линолеума или ламината. На лоджии чаще всего рекомендуют использовать линолеум, который не так сильно настывает, когда электрический подогрев выключен, не боится воды, как ламинат, и не скользит, как плитка.

Но если на лоджии выполнена качественная гидроизоляция, то можно использовать и ламинат, который тоже легко укладывать своими руками.

Правила укладки греющего кабеля на балконе или лоджии

  • На поверхность, которую нужно подготовить, ровным слоем укладывают теплоизолирующий материал.
  • На служащий экраном теплоизолятор обязательно монтируют специальные рейки. Они будут защеплять электронагревательный кабель. Рейки монтируются таким образом, чтобы расстояние между ними было не более 10 см. Располагают их по змеевидной траектории.
  • В покрытие врезают термодатчики. Их располагают между витками нагревательного кабеля.
  • Выходящий кабель соединяют с управляющим блоком питания. Если этот процесс сложен, то нужно пригласить специалиста-электрика.
  • Электронагревательное покрытие заливают стяжкой, чтобы не было пустот, и закрывают отделочным материалом, ламинатом, или тем, который был запланирован ранее.

Этапы укладки теплого пола в виде матов

  • На подготовленный пол ровным слоем укладывают особый теплоизолирующий материал, например, пенофол;
  • На основание пола наносят специальный клей, а затем укладывают сетку из стекловолокна с резистивным кабелем высокого сопротивления – термоматы;
  • Основой может служить сам выровненный пол, либо старая кафельная плитка, на которую можно укладывать обогревающую систему кабелем вниз, и придавливают их, чтобы погрузить в клей.
  • Покрытие и электрический кабель закрывают кафелем, ламинатом или другим отделочным материалом.

Теплый пол на балконе своими руками

Чтобы система обогрева работала максимально эффективно, маты должны быть полностью погружены в термоклей или стяжку. Поэтому его слой должен быть около трех миллиметров.

Выпускают маты одножильные и двужильные. Более сложен монтаж одножильных матов так, как их необходимо укладывать таким образом, чтобы оба конца кабеля подходили к терморегулирующему устройству. А двужильный кабель состоит из нагревательной жилы и непосредственно самого электрического кабеля.

При монтаже электрический кабель внедряют в конструкцию пола, и один конец подключают к терморегулятору, а другой прячут в муфту.

Теплый пол на балконе своими руками

Если для обогрева лоджии выбрана инфракрасная пленка, то монтаж ее своими руками еще проще.

Этапы укладки инфракрасного теплого пола на застекленном балконе

Теплый пол на балконе своими руками

Существуют и другие варианты теплого пола. Например, водяной пол, используемый в частных домах, где есть собственный обогревательный котел. Пол такого типа довольно сложен в монтаже, и подходит для больших по площади лоджий, а также требует установки дополнительного водонагревательного оборудования.

Монтаж водяного пола на балконе

Теплый пол на балконе — замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.

В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.

А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Подготовка поверхности. Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности — их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.

Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.

Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки — размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.

Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.

Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема «Змейка» или «Спираль». Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.

Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя — 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества — пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней

Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.

Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие — ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.

Водяной теплый пол — наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.

https://www.youtube.com/watch?v=GPDTFtvh-Go

При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил — все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.

И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.

Водяной настил

Водный теплый пол — название системы обогрева, которая состоит из трубопровода и узла смешивания теплоносителя. Источник тепла — вода, которая циркулирует по специально предназначенной гибкой трубе.

Это объясняется тем, что эта отопительная конструкция вызывает повышенный тепловой отбор и  гидравлическое сопротивление общей системы, а это может привести к серьезным последствиям.

Водяной пол укладывают по форме «улитки» или «змейки». Первый вариант отлично подходит для просторных  балконов, а второй — для маленьких помещений. Чтобы сделать водяной пол, используют разные виды труб: металлопластиковые, медные, полипропиленовые и полиэтиленовые. Практики советуют отдать предпочтение трубе из металлопластика.

Теплый пол на балконе своими руками

Виды укладки труб.

Кроме этого, необходимо подобрать коллекторную систему — гребку из нержавеющей стали. Эти приборы считаются источником водяных полов, они бывают механическими и электронными. Установка водяного коллектора осуществляется в специальной тумбе или в нише, подготовленной в стене.

Теплый пол на балконе своими руками

Общая схема коллектора.

Прежде чем сконструировать водяной теплый пол на балконе своими руками, необходимо провести ряд предварительных работ. Сначала определяются с чертежом укладки, составляют перечень инструментов и материалов. Обязательно проверяют в каком состоянии находится балконная плита, чтобы понимать, выдержит ли она нагрузку. Обычно водяной теплый пол монтируют после предварительной стяжки площади балкона. Как только раствор затвердеет, укладывают теплоизоляционный слой, а для этого используют пеноплекс. Затем вдоль стен приклеивают демпферную ленту, размещают армирующую сетку, которая будет предотвращать смещение металлопластиковых элементов.

После этого укладывают трубы, начиная от коллектора, который был предварительно установлен. Затем концы элементов, которые подходят к коллектору, одевают в гофру и подключают к основному прибору. В течение 24 часов надо проверить функционирование отопительной системы под давлением воды в 5-6 бар. Это делают, чтобы выявить возможные протечки. Затем все отключают, а трубы, заполненные водой, заливают смесью высотой примерно 3 см. Такую разновидность настила можно покрыть ламинатом или плиткой.

Водяные полы имеют ряд плюсов:

  • создают равномерный нагрев по всей поверхности балкона;
  • поддерживают необходимую влажность на балконе, мешают возникновению плесени;
  • прослужат долго и безопасно.

Если сделать теплые полы на балконе, то можно получить полноценную обогреваемую комнату. Такой балкон станет прекрасным воплощением самых смелых дизайнерских решений.

Обзор существующих видов теплого пола

Любое отопительное оборудование направлено на нагрев помещения, а теплый пол повышает градус покрытия до температуры комфорта для человека. Принцип работы греющего контура или трубопровода в бетонной стяжке очень прост, несмотря на толщину слоя из смеси песка и цемента.

Все системы обогрева полов напоминают слоеный пирог, в котором все тепло передается стяжке, которая прогревает слой отделки. Тепловые потоки равномерно поднимаются к потолку, благодаря чему помещение нагревается постепенно.

Системы нагрева контура различаются по типу теплоносителя, который может быть электрическим или водяным. Так же называются и полы – водяные или электрические. Рассмотрим подробнее, почему они лучше, чем привычные батареи.

Теплый пол на балконе своими руками

Водяной теплый пол

Трубопровод водяного пола – это змеевик из плоской трубки, внутри которой находится горячая вода или антифриз. Теплоноситель двигается по сооруженному контуру, при этом трубка передает тепло в другие слои напольного покрытия, и снова нагревается внутри контура. Вода поступает в трубопровод из котла или системы центрального отопления, при этом сам змеевик при подсоединении к центральной системе не требует покупки оборудования – достаточно поставить вентили на места врезки.

Электрические тёплые полы

В случае с электрическими теплыми полами греющий контур подсоединяется в автоматическом режиме к общей бытовой сети. Электрический обогрев бывает в виде матов или кабельным, инфракрасным. Кабель для системы такого отопления может быть одножильным, с двумя жилами, а также саморегулирующегося типа.

При саморегулирующемся греющем кабеле используются малые сечения, которые нагреваются от тока, маты представляют собой кабель на сетке, а инфракрасный обогрев состоит из излучателей пластинчатого типа.

Теплый пол на балконе своими руками
