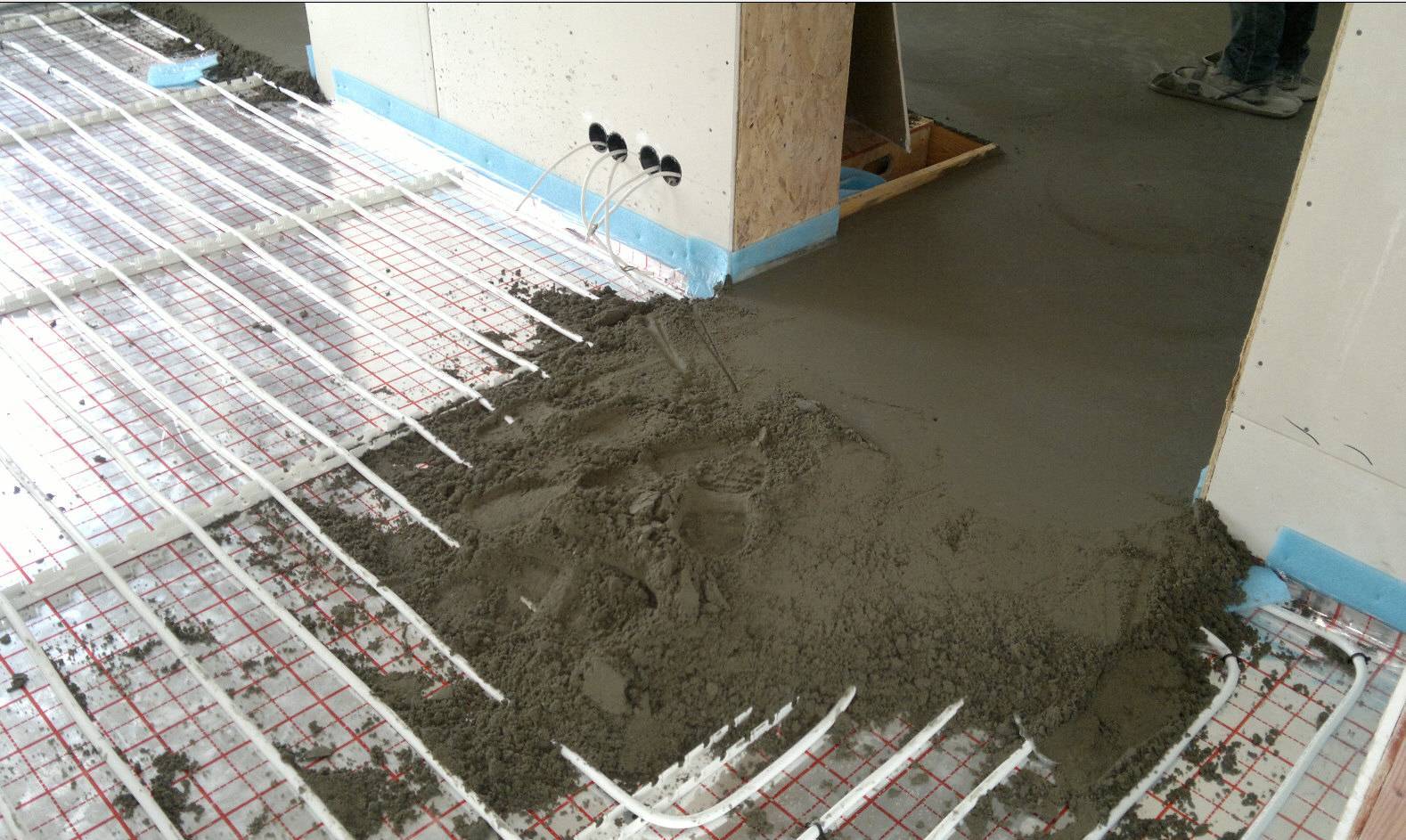

Теплый пол под деревянную доску

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Монтаж деревянного теплого пола по шагам

Теперь рассмотрим монтаж тёплого водяного пола по деревянным лагам подробно, наглядно и по шагам. (Это всего лишь один из возможных вариантов.)

На фото ниже видим лаги для укладки деревянного пола:

Лаги укладываются с шагом 0,6 м. Для крепления лаг можно применять оцинкованные опоры, видов которых сейчас выпускается очень много:

Удобство применения таких опор в том ещё, что их можно сперва закрепить саморезами или/и гвоздями, выставив все опоры по уровню, а только потом уже к опорам крепить сами лаги.

После крепления лаг снизу укладывается черновой пол – для того, чтобы на него положить слой теплоизоляции:

На черновой пол укладываем гидроизоляционную плёнку (отлично видно на следующих фотографиях); затем – теплоизоляция:

На фото выше в качестве теплоизоляции минеральная плита на базальтовой основе в два слоя (100 мм). Поверх теплоизоляции уложена доска 40 мм (укладывать эту доску не обязательно, можно укладывать на лаги полосы ДСП (толщина ДСП 20-22 мм), между которыми будет располагаться труба тёплого пола).

На следующем фото видны уложенный полоски ДСП с шагом 20 см (т. к. при расчётах получился такой шаг между трубами):

Полосы ДСП укладываются в такой последовательности: сначала укладываются полосы вдоль стен, после чего уже кладём полосы по всей площади. Углы у полос подрезаны – для укладки изгибов труб:

Между полосами ДСП, как видно на фото, оставляется зазор, в который и будет укладываться труба.

Существуют специальные алюминиевые листы с выдавленными в них профилями под трубу. Такие листы нужны в качестве теплоотражателей. Не везде они есть в продаже, поэтому можно обойтись листами оцинкованного железа толщиной 0,5 мм, которое можно найти в любом магазине стройматериалов.

На фото ниже показаны полосы из оцинкованной стали, о которых говорится абзацем выше, уже прикреплённые к ДСП:

Оцинковка крепится к ДСП обычными гвоздями. Полосы из оцинковки согнуты таким образом, что получились канавки, в которые затем и укладывается металлопластиковая труба.

На рисунке ниже показан профиль, по которому сгибается полоса из оцинковки:

Видим, что вдоль стены проложена подающая и обратная труба, а рядом уложены «калачи» самого тёплого пола:

При проектировании важно учесть все зазоры, которые следует оставить между уложенными трубами, и затем крепить полосы ДСП с учётом этих зазоров. Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия

Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы

Другой важный момент – уложить трубу так, чтобы она не выступала выше уровня пола и не мешала потом укладке чистового покрытия. Как вы понимаете, именно для этого труба укладывается в пазы из полос ДСП, а толщина ДСП берётся больше диаметра трубы.

На следующем фото готовая деревянная система водяного тёплого пола:

Следующим этапом на этот пол будет уложена фанера и сверху чистовое покрытие пола (но сперва систему следует опрессовать: заполнить водой и выдержать под давлением).

Об укладке фанеры можно сказать лишь две вещи: фанера выбирается влагостойкая толщиной не менее 10 мм, и между листами фанеры оставляем зазор в 5-10 мм (зазор можно заполнить герметиком, но можно и не заполнять; нужен зазор из-за возможного расширения фанеры – древесина, как известно, берёт в себя влагу — даже влагостойкая, то же относится к ОСП).

Вот и весь монтаж деревянной системы тёплого водяного пола – как видим, ничего сверхсложного нет.

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

Что следует знать о паркетной доске

Для начала рассмотрим все основные особенности данного материала, чтобы понять, в каких условиях он должен эксплуатироваться:

Так как цена материалов высока, как и затраты на устройство напольного обогрева, важно сделать все правильно и выбрать оптимальные материалы

Типы систем отопления

Для начала разберемся, какой теплый пол под паркетную доску лучше, на рынке представлено три основных варианта, расскажем о каждом из них подробнее:

Электрические системы
отличаются такими факторами, как невысокая цена и достаточно простой процесс укладки (хотя определенные нюансы имеются). Но у них есть одно свойство, которое является большим минусом при применении доски – слишком большая скорость нагревания, а как известно, резкие перепады температур вызывают появление трещин на поверхности, именно поэтому данное решение наименее предпочтительно;

Бытует мнение, что поверх систем теплого пола можно укладывать только керамическую плитку или натуральный камень, а совместить с ними покрытия из массива древесины очень сложно. Однако именно такие полы не один десяток лет используют в странах Западной Европы и Скандинавии

Всем известно, что дерево — гигроскопичный материал. Из-за сезонных колебаний влажности геометрические размеры элементов деревянного пола меняются. Зимой, когда дерево «подстраивается» под низкую относительную влажность, между планками могут появляться неравномерные щели. Летом с повышением влажности планки немного увеличиваются в размерах. Если уложить массивную доску на систему теплого пола, то естественные колебания влажности древесины только усилятся. Планки, приклеенные и даже дополнительно зафиксированные на основании саморезами, могут оторваться от него.

И все же способ настила массивной доски на теплый пол — электрический или водяной — существует. Например, если укладывать массивную доску «плавающим» способом (без жесткого крепления к основанию) с применением металлических скоб
, которые надежно соединяют отдельные элементы друг с другом. Планки такого пола никогда не оторвутся от основания, поскольку никак с ним не связаны, а скобы будут регулировать естественное расширение и сужение древесины при климатических изменениях и подогреве покрытия системой теплого пола.

Жесткая и вместе с тем эластичная скоба контролирует сезонные подвижки массивных досок, позволяя им чувствовать себя комфортно

При укладке доски следует учитывать, что остаточная влажность стяжки (толщиной 40 мм) перед настилом деревянного покрытия должна составлять не более 4%, а температура в трубах водяного отопления не должна быть выше 37-40°С. При соблюдении этих требований можно быть уверенными в том, что температура поверхности пола не превысит 27°С и тепло будет распределяться равномерно, что максимально комфортно.

Деревянные полы

Пол представляет собой как бы пирог из нескольких слоев, составляющими которого являются черновой пол, теплоизоляционный и гидроизоляционный слои, чистовой (основание), напольное покрытие (отделка). А между ними можно даже уложить отопительные элементы (кабели или трубы), чтобы создать систему теплого пола.

Как правило, полы в деревянном доме строятся либо на лагах, либо на столбах – в случае, если сам дом не имеет бетонного фундамента. Конечно, с монолитным фундаментом все довольно легко, и не нужно никаких заморочек, но если заливать бетонное основание нет времени, то придется применить один из методов строительства фундамента на балках:

По конструкции различают однослойные и двухслойные деревянные полы. Первые могут быть и на лагах, и без них – это будет зависеть от толщины досок и межбалочного шага. Когда строится дом с полами на лагах, то доски можно настилать прямо на сами балки при условии, что межбалочное расстояние составляет не больше 0,6 м.

При устройстве двухслойного пола добавляется слой чернового пола (основания), когда с нижней стороны балок крепятся черновые доски.

На них укладывается утепляющий слой – либо какой-нибудь листовой утеплитель, либо керамзитный слой (высота слоя до 80 мм). А для полного утепления можно использовать заполнитель, который прокладывается между чистовым и черновым полом. Однако в этом случае необходимо предусмотреть небольшой зазор (примерно 2-5 см), чтобы создать циркуляцию воздуха и предотвратить разрушение досок.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

• D = S / M * k, где
• D – общая длина труб,
• S – площадь комнаты,
• M – шаг укладки,
• k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

• на сплошной деревянный пол;
• на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

• Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
• Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

• Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
• Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

• Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
• Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.

Паркетная доска для тёплого пола

Внешне, и по способу сборки паркет схож с ламинатом и инженерной доской, но по качеству и характеристикам значительно отличается.

Паркет — многослойное покрытие, которое состоит из таких слоёв:

• декоративного — дерево, покрытое минимум 3 слоями лака;
• среднего — изготавливается из хвойной древесины, и служит ароматизатором;
• нижнего — производится из хвойного шпона, придаёт прочность.

Паркетные плиты являются износостойкими и сами по себе тёплые. На прочность паркета влияет древесина, из которой изготовлен верхний слой. Именно на него в первую очередь оказывает действие температура. Самая прочная доска – дубовая.

Паркет бывает нескольких видов:

1. Штучным — представляет собой плашки, длина которых колеблется от 40 до 200 мм, ширина от 40 до 70, толщина от 14 до 22 мм. Важный параметр, влияющий на долговечность — толщина рабочего слоя.
2. Массивным — длина доски 2 — 2,5 м, ширина — 120 — 200 мм, толщина — 18 — 22 мм.
3. Щитовым — многослойная плита (подложка и лицевой слой). В изготовлении подложки используются менее ценные породы, а лицевая сторона из более дорогих. Данная модель имеет обычно квадратную форму, с размером 400 на 800, и толщиной 20 — 40 мм.

Все модели оснащены пазами, что упрощает процесс монтажа.

Сегодня, в мире большое количество компаний занимающихся производством паркетной продукции. Лидирующее место отводится таким, как: TARKETT (Сербия), UPOFLOOR (Финляндия), ABERHOF (Германия), AMBER-WOOD (Россия). В нашей стране особую популярность завоевали изделия компании «Таркетт». Стоимость в среднем колеблется от 1700 до 10000 руб.

Правильный паркет для тёплого пола

Watch this video on YouTube

Пленочный теплый пол

Принцип действия инфракрасного излучателя сходен с действием солнечных лучей. Точно так же, как солнечные лучи, инфракрасное излучение поглощается предметами, которые затем отдают тепло в окружающее пространство.

Тепловое излучение не поглощается воздухом, он только немного рассеивает его. Практически вся энергия излучателя доходит до предметов – стен, потолков, мебели и прочего, нагревая их.

Подготовка пола для монтажа системы обогрева с инфракрасными излучателями

Подготовка теплого пола в деревянном доме к монтажу возможна в трех вариантах:

Вариант 1. Применяется при весьма ветхом половом покрытии, когда доски пола скрипят под ногами, местами прогибаются или проваливаются.

• демонтировать верхнее покрытие пола и черновой пол;
• проверить состояние лаг, при необходимости заменить подпорченные детали;
• выставить лаги, тщательно проверить уровнем, закрепить;
• насыпать подушку из керамзита для предотвращения тепловых потерь, дать ей выстояться в течение 2-х – 3-х дней;
• настелить черновой пол, между досками допустимы зазоры в 1,5 – 2 см;
• обработать черновой пол антисептиком;
• на черновой пол уложить пергамин;
• настелить покрытие пола;
• зазоры между полом и стенами заделать монтажной пеной;
• настелить на пол фанерные листы, предпочтительно 10-12 слойной в водостойком исполнении. Фанеру крепить винтами длиной 40-50мм по периметру каждого листа на расстоянии 150 – 200 мм между ними. Если в каком либо месте фанера «дышит» — дополнительно закрепить эти места;
• щели между листами фанеры зашпаклевать;
• перед укладкой листов их нижние стороны обработать горячей олифой, по окончании укладки так же обработать олифой всю поверхность пола.

Пол будет готов к монтажу излучателей через 3 дня.

Вариант 2. Состояние пола – отдельны доски слегка прошатываются и поскрипывают. Шляпки гвоздей в некоторых местах начинают выходить из доски. Достаточно следующих мероприятий:

• пробить все гвозди «заподлицо» с досками, в местах поскрипывания укрепить доски винтами длиной порядка 80 мм;
• демонтировать плинтуса;
• настелить на пол фанеру как описано выше.

Вариант 3. Состояние пола – безупречное.

• демонтировать плинтуса;
• настелить на пол фанеру как описано выше.

Монтаж пленочного теплого пола

Излучатель инфракрасных лучей выпускается в виде пленки в рулонах. Настилать ее можно не на всю поверхность пола в помещении, вполне допустимо оставлять зазор до стен порядка 10 см.

Место для установки терморегулятора следует выбирать в наиболее удобном расположении, к примеру – как можно ближе к проводке.

Укладку проводов лучше всего производить параллельно стене, места расположения медных контактов обжать плоскогубцами. Стыки заделать теплоизолирующим материалом, медные контакты изолировать силиконовым герметиком.

Подключить терморегулятор и закрепить его на стене в удобном месте. Включением терморегулятора подать напряжение на излучатели и, спустя некоторое время проверить нагрев листов. Если попадаются холодные – проверить места соединений тестером и исправить неработающие контакты.

Подключить заземление, используя для этого фольгированный скотч, его конец нужно соединить с проводом по диагоналям и по длине.

Весь пол необходимо закрыть слоем поливиниловой вспененной пленки, после чего можно стелить выбранное покрытие пола. Прослойка пленкой не опасна, так как максимальная температура нагрева пленочных излучателей составляет не более 40 о С.

О некоторых правилах установки теплого пола

1. Установку покрытия пола необходимо производить, учитывая возможность ремонта в дальнейшем.
2. Для крепления пленочных излучателей категорически запрещается применять любой металлические крепеж – гвозди, шурупы, винты, скобы и прочее.
3. Планируя установку на инфракрасном полу тяжелой мебели или оборудования, нужно заранее предусмотреть воздушные карманы.
4. Пленочный пол нельзя монтировать вблизи других электрических нагревательных приборов – печей, каминов и прочее.
5. Максимальная длина одного отрезка пленки не более 15 метров.
6. Не производить монтаж пленки при минусовой температуре.
7. Устройство заземления – обязательное условия при монтаже и эксплуатации теплых полов в деревянном доме.

Нужно подключить все провода к терморегулятору согласно инструкции
