Кладём теплый пол под керамогранит: советы и секреты

Обучения и семинары

Наши приоритеты лежат в области повышения эффективности строительства и отделки, через повышение квалификации мастеров-отделочников, проведение технических семинаров и мастер-классов. Мы организуем обучающие семинары разного формата, в т.ч. на базе заказчика и ведущих розничных операторов рынка. Квалифицированные технические специалисты знакомят слушателей с самыми современными технологиями и материалами PLITONIT, а также позволяют на практике отработать полученные навыки.

Ближайшее мероприятие

25 ноября 2020 Москва

Отделка как бизнес: уменьшение финансовых рисков, решение типовых проблем

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Инфракрасные полы

Кладём теплый пол под керамогранит: советы и секреты
На рынке системы представлены 2 моделями:

  1. Пленочные ИК – рулоны мембраны с полосками;
  2. Карбоновые ИК – стержни, соединенные шнурами.

Инфракрасный пленочный способ обогрева происходит благодаря элементам, вмонтированным в ламинированную углеродную пленку. ИК токопроводящие полосы защищены от влаги. Это позволяет делать систему на кухне, поместив ее под деревянный пол, ПВХ покрытие или фанеру. Устройство подключается к источнику питания через терморегулятор. Мембрана ИК пола равномерно источает тепло, обеспечивая комфортную температуру на кухне или в жилых комнатах. Пленка служит до 17 лет. Цена от 570 руб./кв.м.

Карбоновый инфракрасный пол выпускается в виде матов со стержнями, зафиксированных на пленке особым составом – полиэтилентерефталатом. Параллельное подключение нагревательных элементов обеспечивает постоянное функционирование системы. Цена — 1550 руб/кв.м. Гарантия 18 лет.

Преимущества ИК систем:

  • Теплый пол под плитку легко устанавливается на любые поверхности: ПВХ, деревянные, бетонные, фанеру;
  • Легко корректируется температура;
  • В помещении сохраняется атмосферная влажность, воздух не пересыхает;
  • Ионы с отрицательным зарядом благотворно воздействуют на человека;
  • Герметичная изоляция и двойная оплетка проводов позволяет использовать теплые полы под плитку в гостиной, кухне, в помещениях с высокой влажностью.

ИК теплый пол под плитку и его недостатки:

  • Легко нарушается целостность покрытия;
  • При несоблюдении правил безопасности не исключено возгорание. Лучше не класть под деревянный пол или фанеру.

Кладём теплый пол под керамогранит: советы и секреты
Какой выбрать электрический пол необходимо решать в индивидуальном порядке. Лучше исходить из технических характеристик: силы излучения, конвекции, теплопроводности. Покупая пол на кухню под фанеру, ПВХ или деревянные покрытия, следует тщательно рассчитать мощность системы. Выбор лучше делать в пользу известных производителей.

Монтаж производится в следующей последовательности:

  1. Необходимо проштробить на стене бороздки для проводов терморегулятора;
  2. Очистить или пропылесосить пол, сделать на нем углубления для гофротрубы с датчиком, уложить ее в канавку;
  3. Положить мат, тщательно закрепить его скотчем с обеих сторон;
  4. После соединения проводов, элементов, проследить за электрическим сопротивлением датчика и мата;
  5. Залить поверхность цементным раствором в 6 мм;
  6. Закрепить своими руками на стене терморегулятор;
  7. Нанести клей для плитки;
  8. Укладка плитки на теплый пол.

В качестве декоративного покрытия подойдут: ламинат, паркет, линолеум, минеральные покрытия. Идеальный вариант – плитка ПВХ, уложенная на кабельный пол.

Выбор ламината

Далеко не любой тип ламината подходит для укладки на подогреваемый теплый пол. То покрытие, которое выпускается для традиционного пола, имеет низкую теплопроводность и для наших целей не подходит. А нужны нам те коллекции, которые специально сделаны более тонкими и плотными для лучшей проводимости тепла. Они имеют соответствующую маркировку: на упаковке или в сопроводительных документах имеется пиктограмма, которая и обозначает пригодность для укладки на теплый пол. Причем, ламинат для водяного теплого пола непригоден для электрического подогрева и наоборот. Для того чтобы можно было отличить систему, с которой «дружит» ламинат, используют графические изображения воды или значок электричества, иногда на покрытии для водяных систем проставляют химическую формулу воды H2O, или пишут на английском или немецком языке слово «вода» — water (английский) и wasser (немецкий). Если никаких обозначений среды нет, но стоит значок пригодности для пола с подогревам, значит покрытие универсальное.

Кладём теплый пол под керамогранит: советы и секреты
При выборе покрытия на теплый пол ищите значки-пиктограммы

Что делать, если пиктограмм нет? Можно опираясь на технические характеристики, самостоятельно определить пригодно ли это покрытие. Согласно рекомендациям европейских строительных ассоциаций для укладки на теплый пол подходит ламинат, общий коэффициент теплового сопротивления которого не превышает 0,15 кВт/м2. Причем, это суммарное значение и для самого покрытия, и для подложки. Поэтому подложка под ламинат на теплый пол выбирается из синтетических материалов — они меньше пробки (популярна для обычных полов) задерживают тепло.

Обратить внимание нужно и на содержание формальдегида. Оно, конечно, нормируется и отслеживается, обозначается E0-E3

В нормальных условиях покрытие любого класса вплоть до E3 безопасно, но для пола с подогревом подходит только E1 или E0.

Кладём теплый пол под керамогранит: советы и секреты
Чтобы ламинат на теплом полу был безопасным, он должен иметь класс эмиссии фенол-формальдегидных смол не выше E1

Практики советуют подбирать еще и толщину ламината — она должна быть в районе 8-10 мм. Тогда и покрытие будет достаточно надежным, и тепло будет хорошо проходить. Есть еще и разные типы соединения ламината — клеевой или по типу шип-паз. Некоторые предпочитают клеевой, потому как считают, что покрытие получается более монолитным и в нем не образуются щели

Но и замковая система типа Click (есть еще Lock) получается не менее надежной, а укладывается такое покрытие быстрее и еще оно более ремонтопригодно, что немаловажно

Выбирать ламинат нужно еще и по прочности, и по стойкости к истиранию. Судя по отзывам, лучше брать класс 32 и 33 или выше — на нем не остаются следы от мебели, которые обязательно появляются на менее прочном покрытии. Как обозначаются прочность и стойкость к истиранию, как подбирать ламинат по этим признакам в разные помещения — смотрите в видео.

Как выбрать керамогранитную плитку

При покупке керамогранита для тёплого пола требуется серьёзно подходить к выбору модели. Нужно учесть особенности нагревательной конструкции и характеристики покрытия

Мастера советуют обращать внимание на следующие моменты:

  • плитка имеющая глазурованную поверхность не отдаёт тепло;
  • если способ укладки плитки подразумевает пустые швы, то при нагревании изделие расширяется, поэтому требуется выбирать тщательно, особенно для электрического типа.

Стоит сказать, что некоторые модели плиток имеют особенности при укладке. Касается это клеящих составов, которые влияют на монтаж ряда отопительных систем.

Лучше выбор керамогранита доверить специалисту, тогда не возникнет неожиданных сюрпризов в работе устройства.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Кладём теплый пол под керамогранит советы и секреты

На сегодняшний день у владельцев собственных домов набирает популярность для монтажа полового покрытия такой строительный материал, как керамогранит. Он и удобен, и практичен и соответствует всем современным модным тенденциям, но у него есть один недостаток – низкая температура.

Решение данной проблемы было найдено и оно представлено системой «теплый пол». Подобная система позволяет осуществлять обогрев помещения с возможностью регулировать данный процесс, но красиво все выглядит на фото, а каковы же нюансы монтажа такой системы на практике. В статье речь пойдет о том, как монтировать теплый пол под керамогранит и добиться его максимальной эффективности.

Рассматривать будем процесс начиная с того момента, когда в доме имеется лишь первичный пол.

Далее для достижения максимальной эффективности теплого пола рекомендуется произвести монтаж керамогранита на следующие слои материалов:

  • стяжка или первичный пол;
  • теплоотражающий материал (Изолон);
  • термопленка;
  • полиэтиленовая пленка;
  • гипсокартон;
  • плиточный клей слоем в1 см;
  • керамогранит.

Закладываем теплый пол под керамогранит

На этапе укладки описанных выше слоев стоит задуматься и о монтаже системы нагревательных элементов. Производится данная процедура при наличии как минимум теплоизоляционного слоя, на котором и расположатся нагревательные элементы, а также допустимо использование специального теплоотражающего слоя, усиливающего эффект обогрева, перенаправив тепловую энергию прямиком в помещение.

Когда монтируется теплый пол под керамогранит какой лучше выбрать тип нет разницы, поскольку есть одно единственное условие: закладываемый поверх нагревательных элементов материал должен оговариваться сразу, поскольку не все из них можно разобрать и произвести ремонтные работы.

Керамогранит считается одним из тех материалов, которые снять очень трудно и произвести ремонтные работы под ним будет очень дорого. Как только будет окончена проверка целостности проводки во всей системе «теплый пол» и тесты подтвердят способность электропроводки дома выдержать дополнительную нагрузку, можно совершать монтаж, и соединять элементы статичным образом.

Важно помнить, что нагревательные элементы не должны касаться гидро- и теплоизоляции

Основание под керамогранит

Первичный пол будет не единственным слоем такой плотности, поскольку для монтажа керамогранита придется произвести заливку цементной стяжки поверх пленки находящейся сверху отопительной системы. Заменой такому слою может стать листовой материал по типу гипсокартона.

Стяжка должна быть цементно-песчаной, причем стоит помнить, что цемент вызовет дополнительное охлаждение покрытия, а песок даст обратный эффект. Под нее укладывается специальная металлическая сетка, которая повышает сцепление слоев, но в случае, когда используется инфракрасный теплый пол под керамогранит лучше от нее отказаться, ведь проводимость электрического тока через нее очень высока и короткое замыкание неизбежно (детальнее: “Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу”). Стяжка должна быть толщиной от 5 до7 сантиметров, чтобы соблюдались идеальные параметры теплоотдачи, и происходил быстрый нагрев керамогранита.

Укладка плит керамогранита

Подготовленная поверхность будет готова для укладки плиток. Стоит заранее позаботиться о том, чтобы закупить клей для теплого пола под керамогранит, поскольку это специфический состав, имеющий достаточное сопротивление высоким температурам и не пересыхающий при нагреве.

Наносится клей для керамогранита на теплый пол тонким слоем, сохнет в течение 24 часов, а за 72 часа плитки пройдут идеальную стыковку с полом, и тогда останется лишь произвести работы по наведению красоты: затирка швов, вымывания плиток и т.д., чтобы было не стыдно привести гостей или сделать предпродажное фото. Если использовать высококачественную затирку, то пол будет дополнительно защищен от проникновения влаги в щели между плитками.

Практика показывает, что произвести монтаж системы «теплый пол» под керамогранит проще простого и произвести такие работы может любой человек, обладающий минимальными навыками в строительстве. При этом эффект от системы таков, что помещение сразу же станет комфортным и уютным.

Подготовительные работы

Укладка керамогранита на пол своими руками не обходится без наличия под рукой ряда приспособлений и инструментов для облегчения работы. Плитка прочная и обычным плиткорезом разрезать при необходимости будет затруднительно. Какие основные инструменты потребуются:

  • уровень;
  • плиткорез;
  • болгарка;
  • шпатели в наборе;
  • емкость для замеса раствора;
  • миксер строительный;
  • плиточный клей;
  • перфоратор;
  • алмазные коронки при просверливании круглых отверстий в плитке.

Известны разные варианты укладки керамогранита. Если пол черновой и без основания, то необходимо:

  • очистить покрытие от грязи и сора;
  • выставить по горизонтали лаги и насыпать доверху между ними керамзит;
  • закрепить доски на саморезы, оставив зазоры до 10 мм;
  • проложить гидроизоляционный слой.

Кладём теплый пол под керамогранит: советы и секреты

Следующий вариант:

  • уложить металлическую сетку, закрепить саморезами;
  • выставить маячки;
  • залить цементную стяжку, выровняв пол по горизонтали с помощью уровня;
  • проложить устойчивые к влаге гипсоволоконные или фанерные листы и закрепить к лагам саморезами;
  • заделать швы, прошлифовать;
  • наложить слой грунтовки.

При наличии фанерного основания в работе применим клей на полиуретановой основе.

Делаем водяной теплый пол

Шаг 1. Черновое основание тщательно очищается. Удаляется мусор, убирается пыль при помощи строительного пылесоса.

Кладём теплый пол под керамогранит: советы и секреты

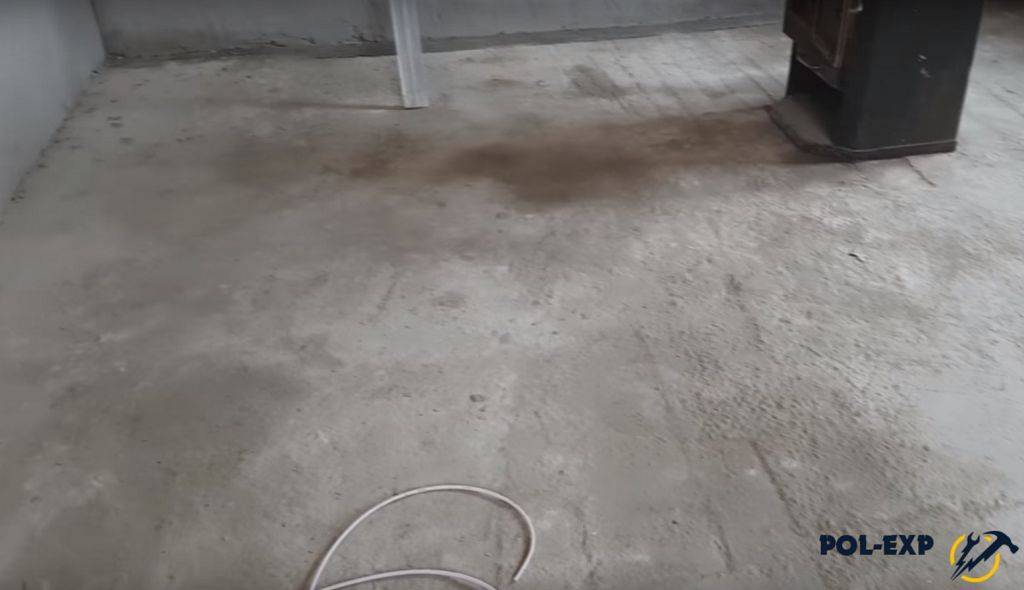

Подготовка чернового пола

Шаг 2. Укладывается слой гидроизоляционного материала. Отдельные полосы гидроизоляции соединяются между собой при помощи скотча. На поверхность укладывается утеплитель. Если гидроизоляция находится под стяжкой, то ее можно повторно не укладывать.

Кладём теплый пол под керамогранит: советы и секреты

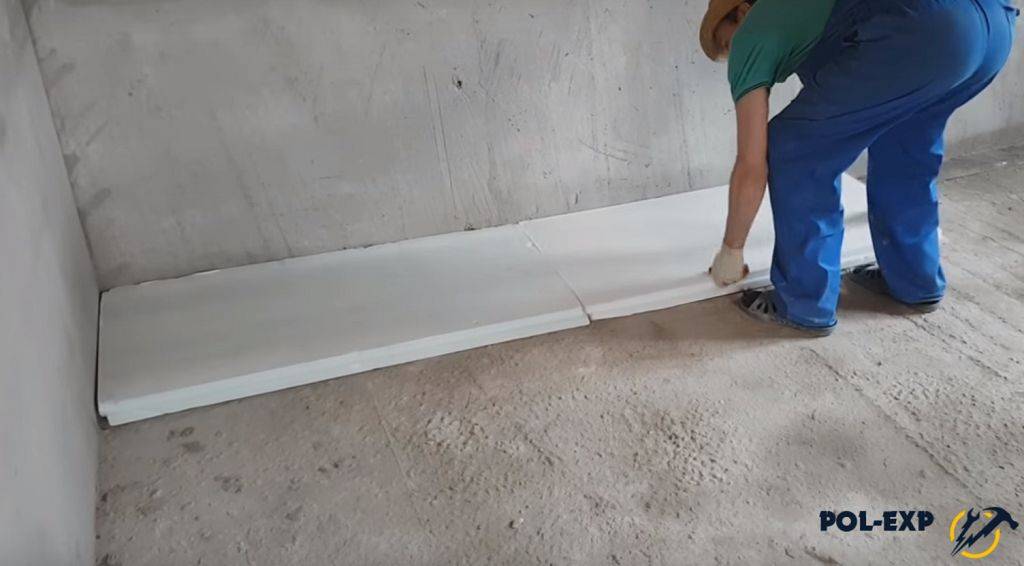

Укладка утеплителя

Шаг 3. Плиты утеплителя закрепляются на полу при помощи специальных «грибков», отверстия для которых просверливаются мощной дрелью или перфоратором.

Кладём теплый пол под керамогранит: советы и секреты

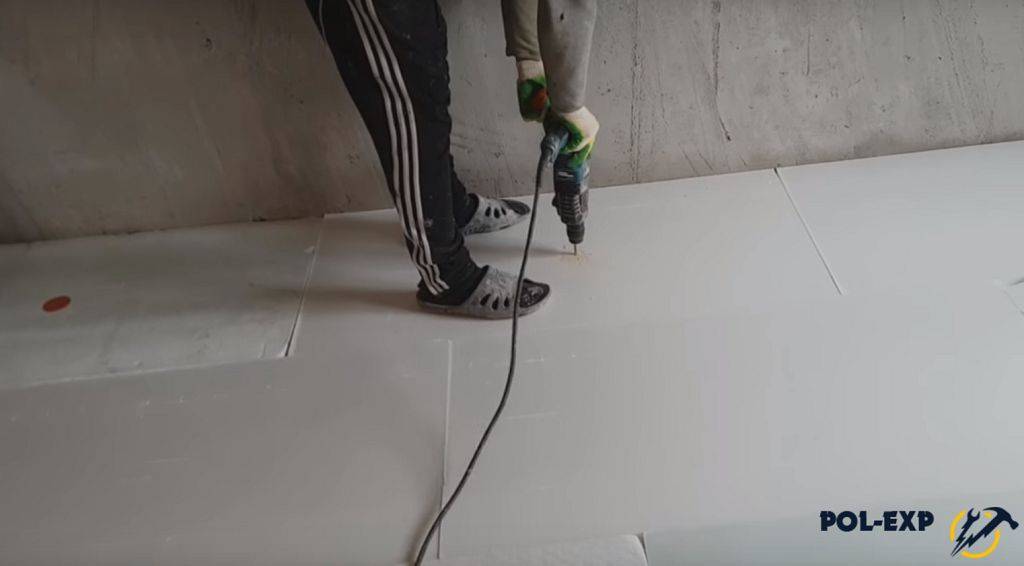

Сверление отверстий для «грибков»

Кладём теплый пол под керамогранит: советы и секреты

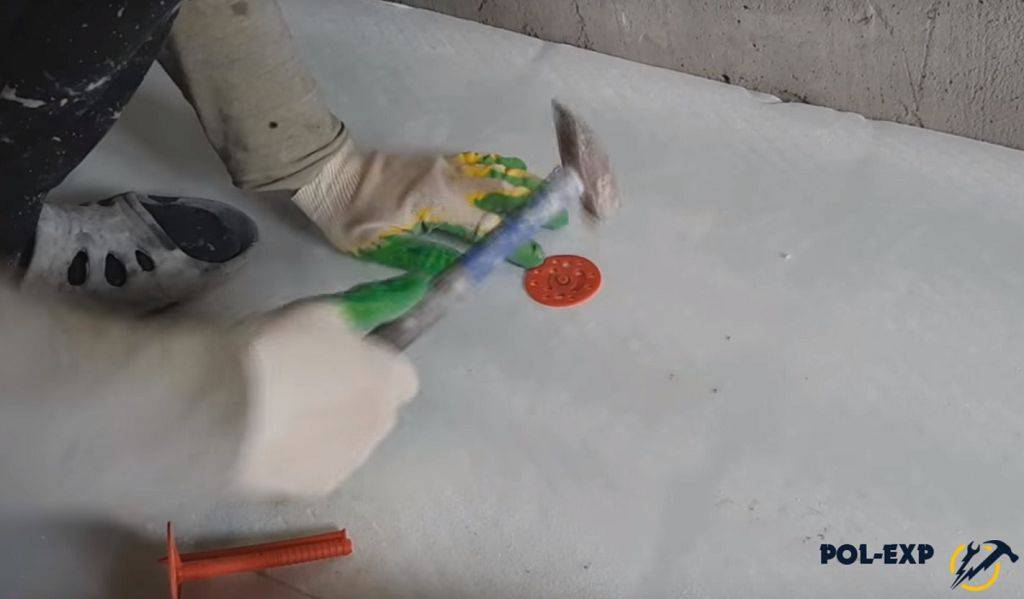

Плиты утеплителя крепятся к полу

Шаг 4. На поверхность утеплителя укладывается армирующая сетка и крепится при помощи «грибков». Сетка укладывается с нахлестом в 1 ячейку, а отдельные полотна скрепляются друг с другом при помощи пластиковых хомутов.

Кладём теплый пол под керамогранит: советы и секреты

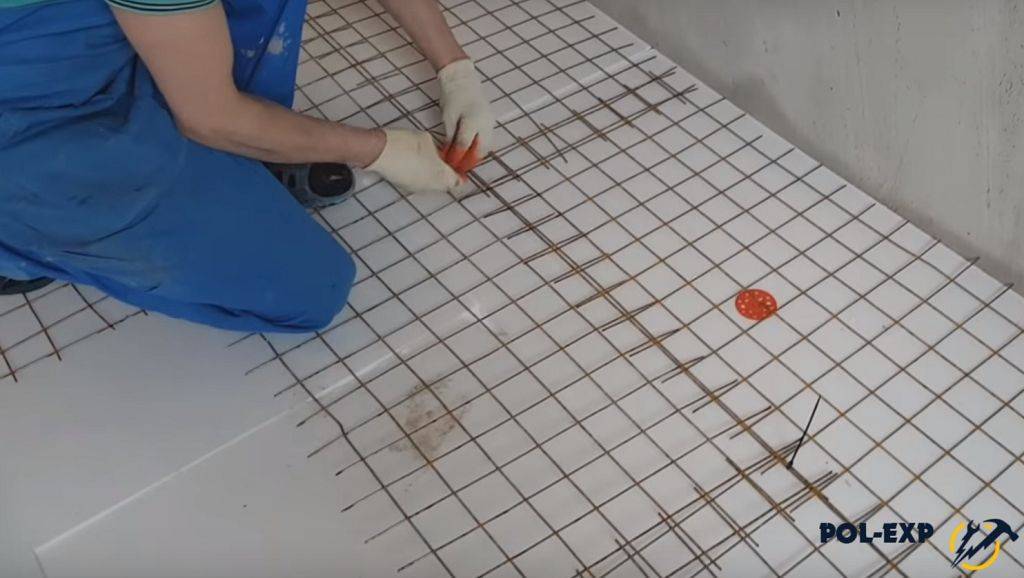

Соединение полотен армирующей сетки

Кладём теплый пол под керамогранит: советы и секреты

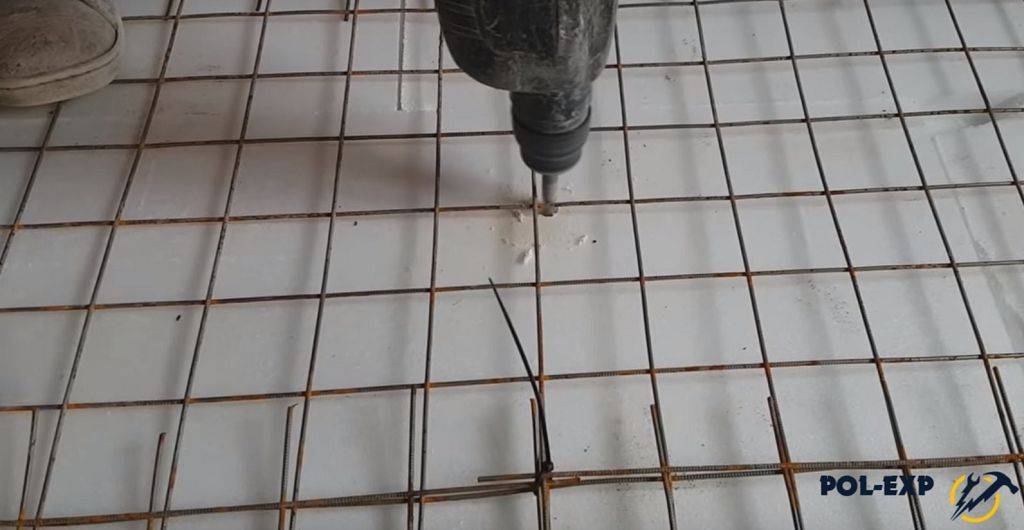

Сверление отверстий под крепежи

Кладём теплый пол под керамогранит: советы и секреты

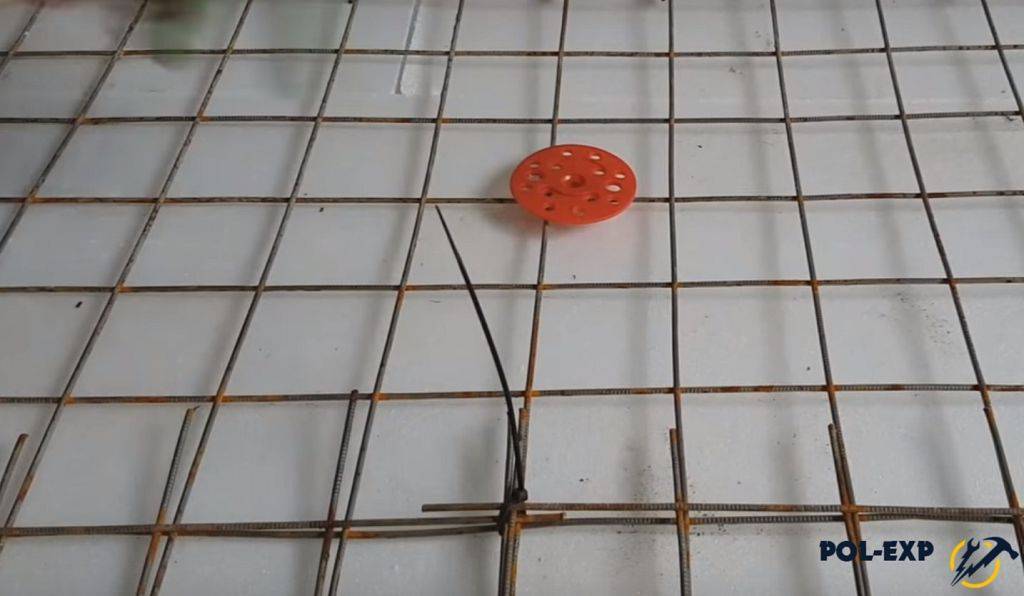

Фиксация армирующей сетки

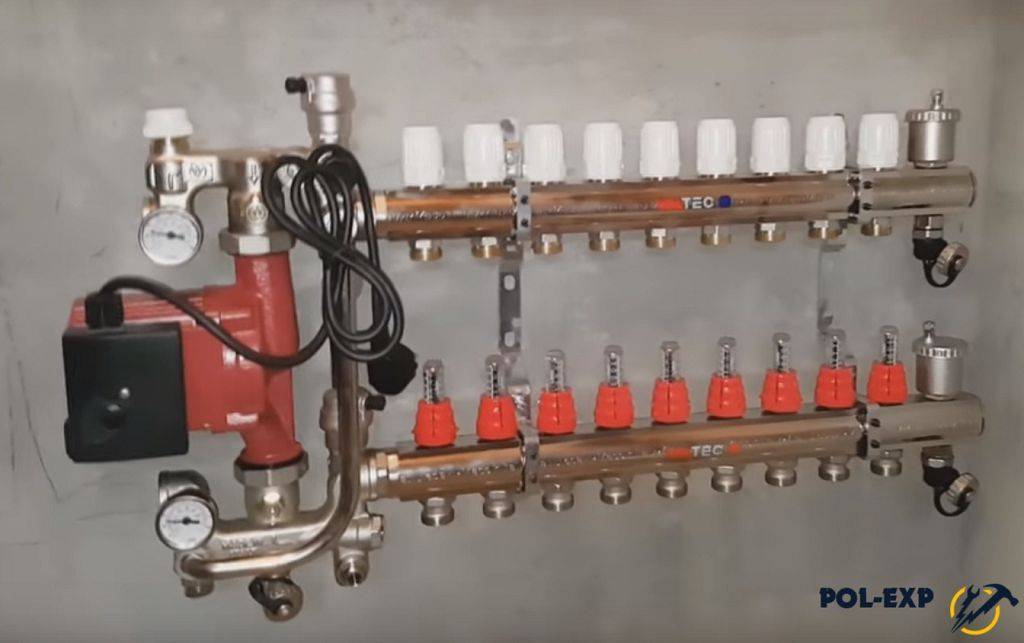

Шаг 5. Производится установка коллектора, к которому будут подключаться трубы водяного пола. Коллекторы монтируются на стену.

Кладём теплый пол под керамогранит: советы и секреты

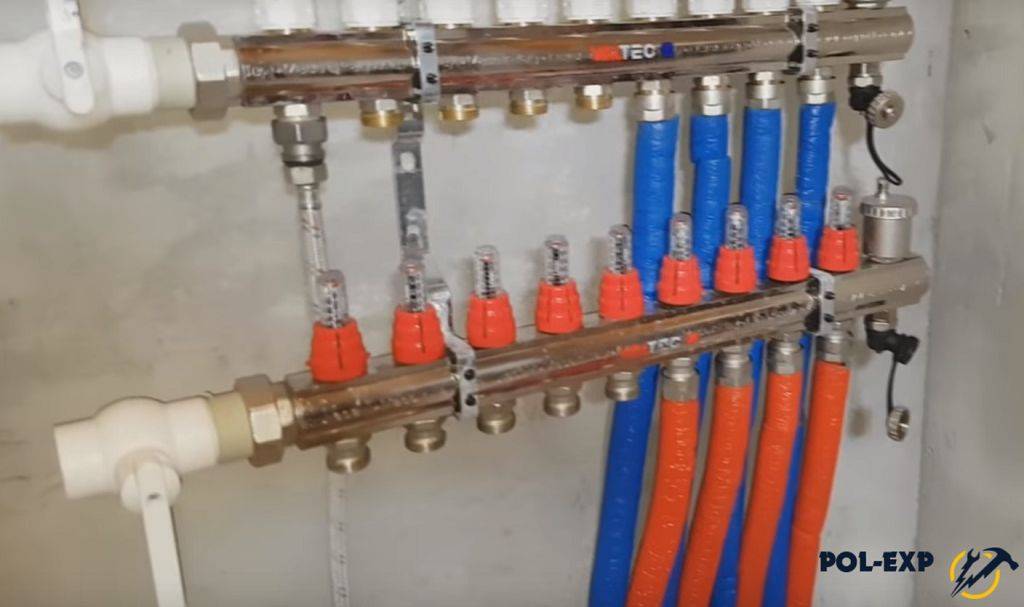

Установленный коллектор теплого пола

Шаг 6. Вдоль пола на стену крепится специальная компенсационная лента для компенсации температурного расширения стяжки.

Кладём теплый пол под керамогранит: советы и секреты

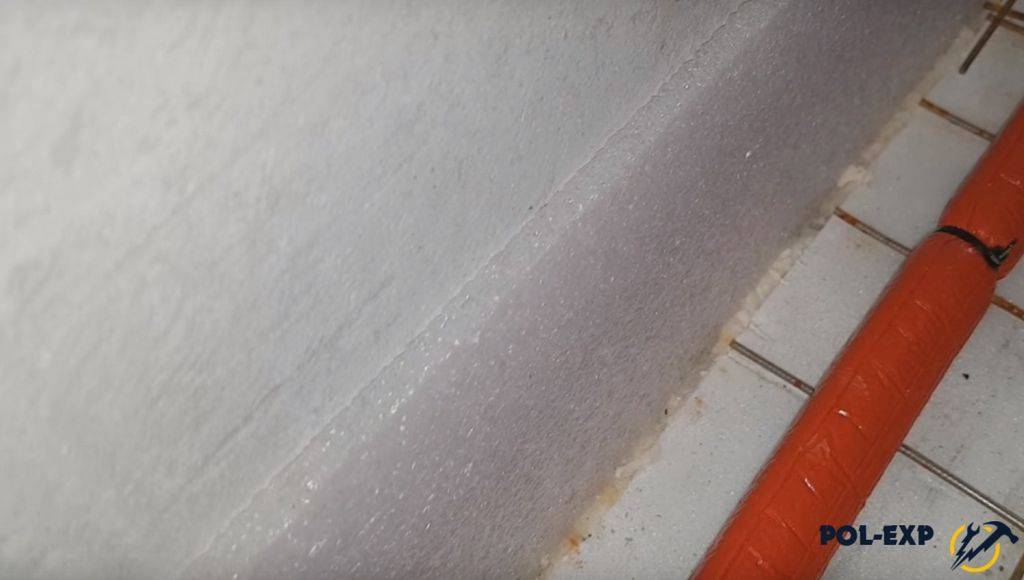

Компенсационная лента

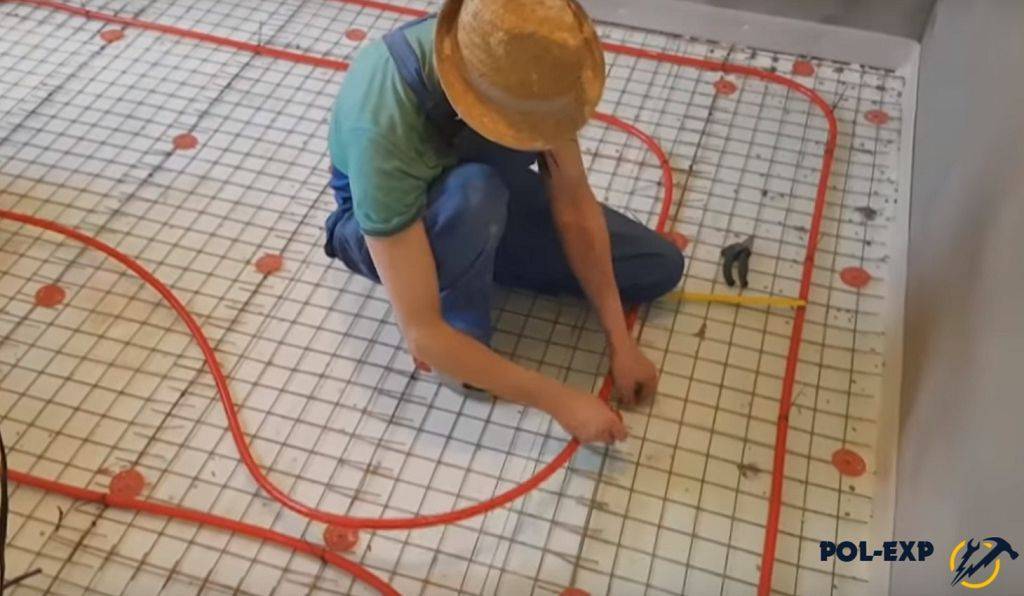

Шаг 7. В соответствии со схемой укладки труба для контура подогрева укладывается на армирующую сетку и закрепляется на ней при помощи пластиковых хомутов.

Кладём теплый пол под керамогранит: советы и секреты

Укладка труб для контура теплого пола

Калькулятор длины контура труб теплого пола

Шаг 8. Трубы подключаются к коллектору. Перед заливкой стяжки они наполняются водой.

Кладём теплый пол под керамогранит: советы и секреты

Подключение труб к коллектору

Шаг 9. На пол производится установка маяков. Маяки выравниваются при помощи строительного лазерного уровня

Важно помнить, что толщина стяжки, начиная от уровня труб, не должна быть менее 4 см

Кладём теплый пол под керамогранит: советы и секреты

Установлены маяки

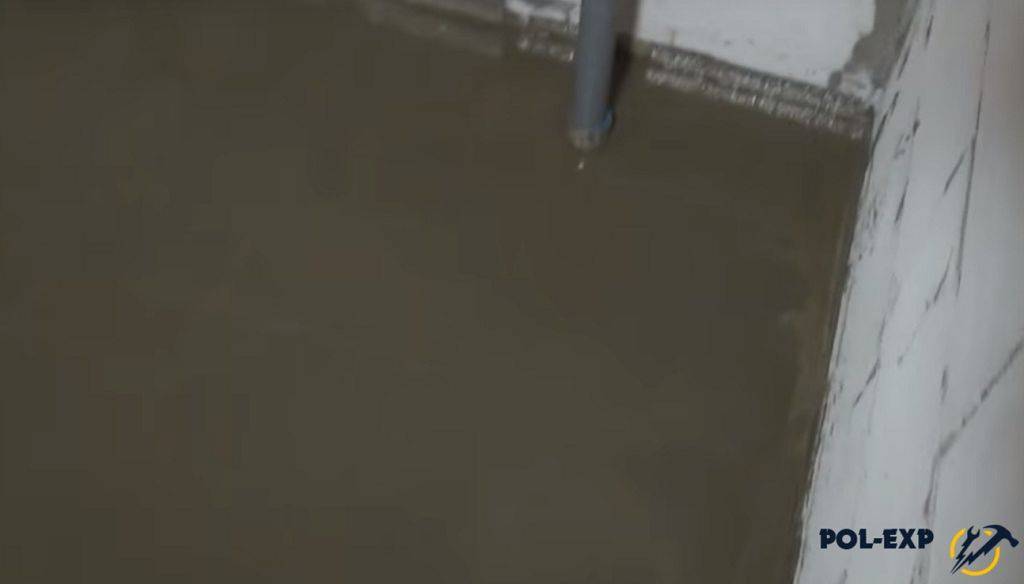

Шаг 10. Производится заливка цементной стяжки согласно всем правилам. После ее полного высыхания (около 28 суток) на пол может быть уложено выбранное напольное покрытие. Включать теплый пол до полного высыхания стяжки нельзя.

Кладём теплый пол под керамогранит: советы и секреты

Заливается стяжка

Видео – Монтаж водяного теплого пола

Теплый водяной пол укладывать можно не во всех помещениях. Например, в старых домах нагрузка на систему отопления из-за него может быть очень велика, и жилищно-коммунальная организация может запретить подключение системы. Однако в новостройках обычно есть отдельный кран для подключения такой системы и проблем с организацией подогрева не возникнет. Также водяной пол можно оборудовать и в домах коттеджного типа. А уж покрытие выбирать придется по своему вкусу.

Установка теплого пленочного матового пола

Пленочный электрический пол имеет самые различные размеры и мощности для обогрева. Для больших по площади помещений лучше подойдут пленки шириной более одного метра.

Подбор пленочного пола должен осуществляться с учетом всех особенностей помещения. Среди данных факторов есть вид здания и климатические особенности региона, в котором проводятся строительные работы.

Учитывая главным образом эти факторы, подбирается необходимая отопительная пленка под плитку. В процессе монтажа теплых пленочных полов также используется утеплитель. В качестве него может выступать листовая пробка.

Очень важно правильно подсчитать необходимое сечение и метраж провода. После этого нужно вычислить необходимую мощность терморегулятора с учетом того, что один квадратный метр отопительной пленки требует примерно сто пятьдесят Ватт. Укладка паркетной доски на теплый пол

Укладка паркетной доски на теплый пол

Данную цифру достаточно умножить на площадь отапливаемого помещения в метрах. В итоге получится общая мощность, которая будет необходима для системы. Прибор приобретается обязательно с учетом данного показателя.

Далее необходимо понять размер рабочей площади для системы обогрева. Обычно данный показатель равняется семидесяти пяти процентам от общей площади комнаты.

Для того чтобы полезное тепло шло только в сторону полового покрытия, перед укладкой пленки обогрева нужно сухое основание застелить теплоотражающим материалом. Все соединения данного слоя необходимо зафиксировать скотчем.

Укладка обогревающей пленки производится любой удобной стороной. Главное – неиспользуемые контакты должны обязательно изолироваться.

Нарезка изделия на определенные куски должна осуществляться только по линиям секций. После этого устанавливается датчик температуры.

Он укладывается в углублении под пленкой недалеко от терморегулятора и прикрепляется к греющей пленке скотчем. При установке обогревающей пленки под плитку, датчик также должен располагаться под данным керамическим слоем.

Для того чтобы пленка не сдвигалась, ее необходимо закрепить при помощи скотча к теплоотражающему материалу, уложенному на пол.

Монтаж терморегулятора желательно проводить вблизи действующей системы электропроводки помещения. При необходимости можно к терморегулятору провести отдельную линию напрямую от счетчика тока. Это поможет предотвратить перегрузку сети.

Регулятор можно подключить напрямую или же включать его по средству розетки. Последний вариант более удобен, так как в случае поломки прибора систему отопления можно легко и быстро отключить от сети.

Подключение проводов под плитку должно проводиться строго по заранее разработанной схеме. Подсоединение нагревательной пленки проводится параллельным способом.

Другими словами кабели подключаются только с одной стороны помещения. Для того чтобы не перепутать последовательность подключения лучше использовать двухцветные провода.

Схема укладки теплого пола

Каждый отдельный кабель определенного цвета подсоединяется только к одной клемме пленки. Соединять кабель лучше всего при помощи пассатижей и молотка. Для этого клемма ложится на пленку, а затем плотно прижимается до полного прилегания к проводнику из меди.

Закрепив кабель, обязательно нужно поставить изоляторы. Если же в помещении часто наблюдается повышенная влажность, то нужно использовать специальный герметик. После сбора всей системы из пленок провода, идущие от нее, подсоединяются к терморегулятору. Чтобы подключить их, не лишне будет взглянуть в инструкцию к терморегулятору.

Далее проводится подключение системы отопления под плитку к сети. Перед запуском системы необходимо учесть мощность системы и при необходимости провести для теплого пола отдельную линию с автоматом. Особенно это актуально, если мощность системы имеет более двух киловатт.

Во время подключения системы отопления под плитку к сети помимо работы на обогрев проверяется надежность изоляции. Для этого при помощи пробника определяется наличие изоляции на линиях отреза.

После проверки дееспособности системы, можно укладывать плитку. Для того чтобы керамические изделия плотно держались, перед их укладкой на пленку обогрева настилается специальная монтажная сетка из стекловолокна. Ячейки данной сетки должны равняться двум-четырем сантиметрам.

Располагать провода, идущие к системе теплый электрический пол, лучше всего под плинтусом. Также скрыть проводку можно, проделав борозду в стене и заштукатурив ее.

Какие бывают тёплые полы, и что лучше?

Раньше решали проблему укладкой водяных труб. Это сравнительно недорогой вариант обогрева кафельной плитки или керамогранита. Однако поверх уложенных труб нужно делать мощную бетонную стяжку.

Это существенный минус водяных полов, который выражается в следующих неудобствах:

  • дополнительные трудозатраты и денежные средства, так как стяжка иногда достигает 7-8 см;
  • бетонный слой ложится большим грузом на междуэтажное перекрытие, которое изначально при строительстве не рассчитано на такую нагрузку;
  • если водяная труба выйдет с из строя, есть риск затопить соседей снизу, а ремонт системы будет дорогостоящий.

Последнее обстоятельство актуально так же и для частных домов, где делают большие площади водяных полов.

Прежде чем подсоединить в многоквартирном доме ещё один водяной контур, нужно брать разрешение у контролирующих органов. Об этом нужно знать заранее, чтобы потом не платить штрафы. Но, как правило, взять разрешение — задача не реальная. Остаются электрополы — как более подходящий вариант.

Но и здесь не всё так просто, приходится выбирать:

  • инфракрасная плёнка — спорный вариант;
  • нагревательные маты — эффективно, но дорого;
  • нагревательный кабель — считается оптимальным решением.

Чтобы определиться в монтаже эл теплого пола под плитку, нужно познакомиться с техническими условиями и рекомендациями, которые даёт производитель оборудования по поводу работы данной системы обогрева.

Монтаж греющего кабеля под плитку

Нагревательные кабели отлично справятся с задачей обогрева плитки. Монтировать их не сложно. Но всё нужно сделать правильно, чтобы быть уверенными в долговечности системы.

После того, как нужная модель нагревательных кабелей будет выбрана согласно предварительным расчётам мощности, можно приступать к монтажу.

Здесь действуют свои правила, которые нужно выдержать:

  • нельзя включать кабельный тёплый пол в электрическую розетку, пока он не размотан, иначе произойдёт перегрев системы;
  • датчик термостата нельзя закладывать в бетон, чтобы его можно было быстро заменить при необходимости;
  • кабель нельзя раскладывать внахлёст во избежание перегрева;
  • термодатчик располагают между витками;
  • следует выдерживать расстояние от кабеля до стены (мебели) не менее 5 см, от отопительных радиаторов и труб — не менее 10 см;
  • перед тем, как заливать стяжку, конструкцию рекомендуется сфотографировать, впоследствии это поможет выполнять ремонтные работы.

Этапы работы:

  1. Следует подготовить черновое основание по тому же сценарию, что и для нагревательных матов — почистить и выровнять, при необходимости применив выравнивающий раствор.
  2. Монтаж термостата (уложенного в гофру) осуществляется в штробу.
  3. По всей комнате расстилают Пенофол, по периметру раскладывают демпферную ленту.
  4. Затем крепится армирующая сетка, на которой фиксируются нагревательные кабели.
  5. Проверяют работоспособность тёплого пола, укладывают монтажные кабели и проверяют изоляцию мегомметром.
  6. Заливают плотную, без пустот, бетонную стяжку около 3 см толщиной.
  7. После застывания стяжки укладывают плитку. Можно применить клей или цементный раствор.

Кабель для теплого пола под плитку уложить не сложно. Но для того, чтобы кафель или керамогранит выглядели после ремонта аккуратно, поверхность должна быть ровной, слой клея одинаковый. Нужен соответствующий инструмент и, желательно, опыт. Если этого нет, лучше воспользоваться услугами профессионалов.

Как избежать ошибок, укладывая керамогранит на пол?

После нанесения клеевого состава и укладки одной плитки ее можно ровнять (сдвигать, шевелить, перемещать) не более 15 минут, лучше 10. Иначе клеевой состав начнет схватываться, что в последствие может негативно повлиять на крепление плиты.

Кладём теплый пол под керамогранит: советы и секреты

Иногда во время укладки нужно сделать перерыв в работе, это все-таки довольно долгий труд. Без перерывов не получится. Нужно учесть, что плитки, уложенные час назад, будут ниже, чем те, что кладутся на пол сейчас.

Это естественная усадка, она не большая, меньше 1 мм. Однако ее можно заметить. Укладываемые плитки керамогранита будут еще оседать, и если выровнять горизонт сразу, плиты окажутся в последствие на разных уровнях.

Клей схватывается частично в течение суток. После этого можно выполнять затирку швов.

Однако эксплуатировать такой «суточный» пол еще нельзя. Лучше всего дать ему выстояться от 3 дней до 2 недель, зависит от условий и клея. А потом останется только наслаждаться результатом проделанной работы.

Кладём теплый пол под керамогранит: советы и секреты

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить керамогранит для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
