Теплый пол под ламинат на деревянный пол (электрический, водяной)

Виды теплых полов для деревянного дома

В принципе, на деревянные полы устанавливаются точно такие же системы, как и для бетонных оснований. Отличаться будет только способ монтажа. Системы подогрева бывают электрическими и водяными. Давайте рассмотрим их подробнее.

Теплый пол на деревянном основании

Водяной теплый пол

Это наиболее дешевый и безопасной способ организации подогрева полового покрытия. Поверх чернового пола укладываются трубы, по которым проходит нагретая вода или антифриз. Его основной недостаток – значительная, по сравнению с другими типами систем, толщина подогревающего слоя, определяемая толщиной уложенных труб.

Водяной теплый пол из металлопластиковых или полипропиленовых труб

При эксплуатации такого типа подогрева важно учитывать особенности покрытия из ламината:

  • исключить резкие перепады температуры;
  • температура в помещении не должна превышать 28°С;
  • не допускать повышения температуры теплоносителя более 50°С.

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

На основе электрического кабеля

При использовании этой разновидности «теплого пола» обогрев помещения производится при помощи двужильного электрического кабеля, преобразующего электрическую энергию в тепло.

Он укладывается на тщательно выровненную, очищенную поверхность, укрытую слоем теплоизоляции. Подложка под ламинат для теплого пола обычно изготавливается из высококачественных и долговечных материалов с высокой теплопроводностью: экструдированного пенополистирола, вспененного пенополистирола или пробки.

Сверху кабель закрывается тонкой бетонной стяжкой, изготовленной с использованием армирующей сетки, на который и укладывается ламинат.

Что же касается недостатков, то главным из них можно назвать большие эксплуатационные расходы, связанные с оплатой потребленной электроэнергии. Но с ламинатом такая система сочетается очень хорошо.

Тонкости подбора ламинированного покрытия рекомендации профи

Теплый пол под ламинат на бетонный пол своими руками

В технических параметрах ламината всегда присутствует важный показатель – величина теплового сопротивления изделий. Их теплоизоляционные характеристики будут тем выше, чем больше этот коэффициент. По современным стандартам показатель теплового сопротивления должен быть не более 0,15 м2*К/Вт

Причем во внимание принимается суммарная величина теплосопротивления подложки под ламинат и самого изделия. На практике выбор покрытия в этом случае выглядит следующим образом

Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность

На практике выбор покрытия в этом случае выглядит следующим образом. Если вы покупаете доски с ламинированным слоем с сопротивлением 0,052, под него вы сможете стелить подложку с показателем не выше 0,048. Можно, конечно, не обращать внимания на все эти цифры, но тогда будьте готовы к тому, что в процессе эксплуатации ваше покрытие быстро придет в негодность.

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Уложенный ламинат на полу

Еще один нюанс. Описанный показатель сопротивления зависит от плотности и толщины ламинированных досок. По этой причине для электрического либо водяного теплого пола желательно выбрать изделия сравнительно небольшой (от 8 до 10 мм) толщины. Помните – опасность перегрева полов и нижней части ламината значительно повышается даже при несущественном увеличении величины теплосопротивления.

Выбирать ламинированное покрытие и подложку под него, как вы поняли, следует комплексно. Здесь нельзя допускать никаких ошибок. Если приобретать плотную и толстую подложку, характеризуемую повышенными теплоизоляционными возможностями, сразу нужно приготовиться к тому, что ваш теплый пол будет иметь малую эксплуатационную эффективность. Вы будете вынуждены увеличивать на терморегуляторе температуру, что приведет к повышению сумм в счетах за электричество.

Для теплых полов оптимально подходит специальная подложка. Ее изготавливают из перфорированного полистирола (экструдированного). Изделия из такого материала отлично поддерживают ламинат, сглаживают неровности напольного основания и превосходно пропускают воздух. Если подобной подложки вы не нашли, покупайте изделия с толщиной не более 3 мм.

Следующий вопрос, часто задаваемый потребителями, состоит в том, какой тип соединения досок больше подходит для их монтажа под нагреваемый пол. Ламинат можно соединять замками либо клеем. Использовать клеящие составы не рекомендуется, так как они не выдержат повышенных температур, начнут течь и поведут за собой все покрытие.

Укладывать ламинат на подогреваемые основания следует исключительно с помощью замков (они находятся на торцах ламинированных досок). При этом учитывайте, что замки бывают двух видов – Lock и Click. Теоретически разницы в том, какую запорную систему использовать, нет. Click представляет собой защелкивающийся замок, а Lock соединяется по более простой схеме – «паз–шип».

Но специалисты советуют стелить на водяной теплый пол изделия с системой Click. Причины этого указаны далее:

  • ламинат с такими запорами можно укладывать на основания, которые выровнены не до идеального состояния (допускаются некоторые перепады высот);
  • соединение Click считается более прочным и за счет этого более стойким к деформированию.

Не пренебрегайте этим советом по поводу выбора типа замка ламинированных изделий.

Водный обогрев под ламинат

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Специфика устройства системы водного обогрева заключается в том, что на черновой пол укладывается пленка гидроизоляции, затем монтируются лаги, между ними укладывается материал утеплителя, закрывается пароизоляционным материалом. Подробнее о монтаже теплого пола под ламинатное покрытие смотрите в этом видео:

К лагам прикручиваются доски основания под отделку. Но монтируются они с расстоянием в 2 см друг от друга. На торцах также остается зазор для поворота трубы. В зазоры между досок укладывается металлизированный профиль, в пазы которого монтируют трубы системы водовода. Вместо профиля можно использовать алюминиевую фольгу толщиной не менее 5 мм, закрепив её на досках при помощи строительного степлера. После подключения систему обязательно нужно протестировать.

Укладка инфракрасного пленочного пола под ламинат на деревянное основание

Смотреть видео

Тёплый пол за 1 час своими руками при ремонте комнаты в квартире

Watch this video on YouTube

Этапы монтажных работ по укладке инфракрасного теплого пола на деревянный под ламинат:

  1. Подготовить черновое основание: требуется убрать крупный мусор с поверхности. Наклеить на подготовленную поверхность покрытие, отражающее ИК-лучи и тепло. Чаще всего используется Пенофол или аналогичный материал. Укладывается полотно фольгированной поверхностью наверх, чтобы предотвратить нагревание нижних квартир (в случае многоэтажного дома), бетонного перекрытия или цокольного этажа (в случае частного дома). Размещаются элементы встык, а соединяющие швы следует проклеить строительным скотчем.

Укладывается пленка, выполняющая роль основного нагревательного элемента системы теплого пола

В процессе монтирования, скорее всего, возникнет необходимость разрезать материал, но самому это делать следует очень осторожно и только по специально отмеченным местам. При расположении пленки сохраняйте отступ от стены в 5 см, а до отопительных приборов и устройств – 25 см

Также нельзя допустить накладывание одного полотна на другое. Соединение по швам обеспечивается обыкновенным скотчем.

  1. К медным элементам подсоединяются клеммы (они продаются в наборе с ИК-пленкой), от которых затем будут отходить провода. Рекомендуется при подключении клемм сохранять параллельность, чтобы не нарушить независимость подсоединения.
  1. Устанавливается настенный терморегулятор на 220 В (на расстоянии 50-100 см от пола), к которому прокладываются провода от клемм. От терморегулятора также отходят провода к термодатчику, который должен быть размещен строго между карбоновыми полосами под пленкой (фиксироваться датчик может клейкой лентой).
  2. Размещается изоляция, производится укладка ламината.

Водяной теплый пол без стяжки в деревянном доме

Основной особенностью такой конструкции является то, что трубы для обогрева поверхности пролегают по периметру стяжки. Немало преимуществ устройства такого пола существует. Это, в первую очередь, экономия энергоносителей за счет небольшой температуры нагревательного элемента; приятное тепло, исходящее из нижней площади комнаты и равномерность теплоотдачи.

При оборудовании водяного подогрева пола в деревянных постройках важным является сохранение всех вышеперечисленных качеств без применения стяжки, ведь древесные балки сами по себе обладают такими функциональными особенностями, как устойчивость к нагрузкам, играют роль поперечного носителя сооружения, а также восполняют вес отделки пола и теплоизоляционного материала. Только подумайте, если в добавок к этим функциям появится массивный и плотный бетонный слой в 3 тонны. В этом случае сечение древесных балок придётся в разы увеличить. А это дополнительные траты. Решить такую техническую задачу можно путем применения настильной системы для водяного пола. Выполняется она сухим методом без использования бетонного покрытия. Настил при этом будет иметь удельный вес 20 кг на квадратный метр.

Монтаж теплого пола

Теплый пол под ламинат на деревянный пол (электрический, водяной)

  • на первом этапе следует подготовить основание для укладки теплого пола. Для этого с его поверхности нужно удалить пыль и грязь. Помня о том, что в дальнейшем сверху будет размещен ламинат, в обязательном порядке проводится выравнивание;
  • после того как основание будет подготовлено, на него размещают теплоотражающий рулонный материал, в качестве которого может применяться изолон;

Важно! Во время использования теплоотражающего материала для скрепления его листов друг с другом желательно использовать строительный скотч. Это поможет надежно их зафиксировать и не допустить разъезжания, как во время укладки инфракрасных систем, так и при монтаже ламината

  • когда изолон будет уложен, поверх него размещаем нагревательную пленку, помня о том, что ее медная полоса должна оказаться внизу. Для фиксации полотен пленки следует использовать скотч;
  • далее на медную полосу следует разместить контактные зажимы, после чего их нужно зажать при помощи плоскогубцев. Следует позаботиться об изоляции каждого контакта, а также места среза пленки. В качестве материала используем битумную изоляцию, которая чаще всего поставляется вместе с инфракрасными системами;
  • после этого наступает пора для монтажа терморегулятора, затем нужно подвести провода и скрепить их с зажимами;
  • также необходимо выполнить монтаж термодатчика и подключить его.

Если первый запуск системы прошел успешно, то уже можно переходить непосредственно и к укладке ламината.

Важно!

Установка кабельных инфракрасных систем сопряжена с некоторыми сложностями, да и сам этот процесс занимает больше времени. Это связано с тем, что устройство подобной системы требует создания стяжки, в которую и укладывают нагревательные кабели.

Шаг 1. Оценка состояния существующего покрытия

Теплый пол под ламинат на деревянный пол (электрический, водяной)Проверка поверхности пола на наличие испорченных досок или грибка

Не секрет, что разборка старого деревянного пола является трудоёмким и пыльным процессом. Часто потребители хотят избежать демонтажных работ, но сомневаются в правильности укладки ламината на существующее покрытие.

Чтобы оценить целесообразность укладки ламината на базовое основание из дерева, необходимо тщательно проверить всю площадь пола на предмет отсутствия грибка и плесени, прогиба и скрипа половиц, крупных деформационных изменений поверхности.

Требования к деревянному основанию

  1. Сухость. Старый материал не должен иметь следов гниения, грибковых образований. Этот фактор очень важен, поскольку процесс поражения и распада дерева продолжится даже после укладки ламелей. Спустя некоторое время, ламинат также охватит распространение грибка и плесени;
  2. Твёрдость. Основание должно оставаться прочным, чтобы новые конструкции не подверглись деформации и сохранили первозданный вид;
  3. Ровность. Не допускается перепад высоты существующего покрытия более, чем 2 мм на 2 м длины. Неровный старый пол вызовет скрипы ламелей и деформацию замковых соединений ламината.

Более подробное описание требований к деревянному основанию можно узнать, посмотрев видео:

Монтаж ламината

Основа под ламинат должна быть хорошо выровнена, и очищена от любого строительного мусора. Следует хорошо утеплить перекрытие, чтоб исключить теплопотери.

Во время монтажа покрытия можно воспользоваться следующими выбранными инструментами:

  • циркулярной пилой, электрическим лобзиком;
  • рулеткой, линейка, маркером;
  • резиновым молотком, подбивным брусом, и скобой;
  • строительным уровнем;
  • электрической дрелью;
  • разборными клиньями;
  • молотком (обычным);
  • канцелярским ножом.

Сначала необходимо проверить стяжку на наличие неровностей. Для проверки горизонтальности используют уровень. Разница высот на стяжке может иметь допустимое значение не больше 2 мм на 1 м. С поверхности, на которой будут стелить ламинат, необходимо убрать мусор и пыль.

Начинать укладывать ламинат слелует с левого дальнего угла комнаты. Первый ряд ламелей отделяется от стены клиньями, для теплового зазора. Второй ряд укладывается со смещением на 1/2, 2/3 доски, для чего первая ламель второго ряда подрезается на необходимую длину.

Стоит добавить, что хорошей идеей может стать укладка в качестве финишного покрытия кварцвинилового ламината.

Затем в таком же порядке укладываются все ряды, кроме заключительного, который обычно приходится подрезать по длине ламелей. Нечетные ряды повторяют укладку первого ряда, а чётные укладываются как второй. Так укладывается все покрытие. Как укладывать ламинат на теплые электрические полы, можно найти здесь.

Электро-водяной теплый пол

Существуют также системы электро-водяного теплого пола.

Такие конструкции состоят из трубопроводов с теплоносителем, в которые встроен электрический кабель с надежной изоляцией.

Кабель является основным нагревательным элементом.

Такой тандем обусловлен более дешевым теплом и отсутствием электромагнитного излучения.

Не требуется отдельное место для дорогого нагревательного котла и других сопутствующих элементов обычного водяного пола.

Не требуется никаких дополнительных разрешений на установку такого варианта отопления в многоквартирном доме.

Обнаружить место повреждения электро-водяного теплого пола также легко как и водяной – будет видна протечка теплоносителя.

Водяной теплый пол независимо от его вида хорошо подходит под укладку ламината.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

  • электрическая;
  • инфракрасная;
  • водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

  • комнатная температура – не выше 28 градусов;
  • обеспечить отсутствие резкой смены температур;
  • нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

  • легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
  • отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
  • малая толщина;
  • быстрое нагревание конструкции;
  • простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Финишное покрытие

Какой ламинат лучше выбрать для теплого пола? Производители самых различных фирм выпускают покрытие с техническими характеристиками, которые сочетаются с подогревом:

  • С маркировкой «Теплая вода» в техническом паспорте. Это значит, что ламинат выдержит нагревание и не деформируется.

  • В техническом паспорте изделия указывается, на какую разновидность его можно уложить: на водяной, электрический или инфракрасный тип подогрева.
  • Величина теплового сопротивления не должна превышать 0,15 м2 К/Вт.
  • От толщины покрытия зависит его теплопроводность, достаточной может считаться 8 – 8,5 мм.
  • Класс покрытия должен быть не ниже 32, тогда оно будет достаточно устойчиво к износу.

Определить, какой дополнительный подогрев лучше, можете только вы сами. Множество представленных на рынке вариантов требуют разных технических решений. При сильном желании можно свернуть горы, в том числе справиться и с дополнительным утеплением помещения, каким бы сложным оно не было.

Разновидности теплого отопления

Можно выделить всего две разновидности теплого пола – электрический и водяной. Существуют различные вариации, однако суть системы от этого не меняется: в них используется первый либо второй источник тепла. Оба вида укладываются по определенным правилам с соблюдением технических характеристик материала основания, стяжки, нагревательных элементов, верхнего финишного покрытия и так далее. Все эти требования обязательно должны выполняться, так как от них зависит долговечность и эффективность отопления.

Теплый пол под ламинат на деревянный пол (электрический, водяной)

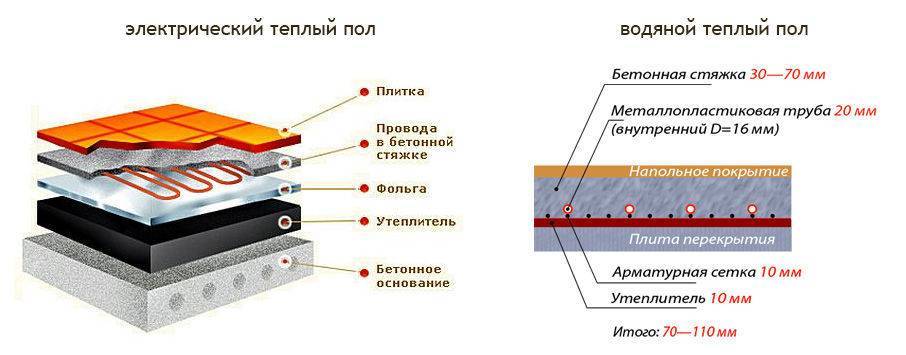

Электрический и водяной теплый пол

В момент появления технологии нагревательные элементы рекомендовалось укладывать исключительно на бетонное основание под керамическую плитку. Благодаря появлению новых материалов в данный момент подогрев можно укладывать и на деревянное основание под ламинат.

Как установить сухой пол на деревянной основе?

Теплый пол под ламинат на деревянный пол (электрический, водяной)

  • Плиты из полистирола;
  • Деревянные рейки и модули

На поверхность из дерева укладываются полистирольные маты, гладкие или с бобышками. Если они гладкие, то Вам нужно вырезать в них отверстия для закладки труб. Эта система установки сухого пола не очень дорогая и очень удобная. Чаще всего используется обычный пенопласт толщиной до 4 см или пенополистирол. Если же плита имеет бобышки, то есть выступы не выше 25 мм, то трубы из полиэтилена (диаметр 16 мм) кладут в пазы и закрепляют монтажными замками.

Модули можно купить в магазине и дома собрать. Трубы укладывают в  углубления на поверхности. Реечная система делается из планок толщиной 2 см и шириной 130 см при шаге труб 150 мм (материал МДФ или ДСП). Часто устанавливают еще пластины из металла, которые создают сплошное теплое поле. В конце на поверхность труб теплого пола укладывается подложка и ламинат.

Вариант #2 — электрический пол

Электрический теплый пол является удачным вариантом при необходимости локального обогрева помещения и используется в качестве дополнительного отопления.

При выборе таких полов нужно учитывать мощность:

  • 150 Вт – оптимальный вариант для теплого пола в гостиной и кухне;
  • 220 Вт – может использоваться в качестве основного источника тепла, к примеру, на балконе, а также как дополнительное отопление в помещениях со значительной потерей тепла.

Теплый пол под ламинат на деревянный пол (электрический, водяной)
Функционирование такого пола обеспечивается за счет нагревания кабеля. Его работу можно сравнить с работой обычной электрической грелки, то есть питание кабеля идет от сети, и таким путем он нагревается

Преимущества и недостатки

Электрический теплый пол очень просто монтируется под ламинат. Более того, эту работу сможет выполнить и человек, не обладающий специальными знаниями и навыками. Производится укладка такого пола на уже существующую стяжку. А это значит, что имеет место значительная экономия времени и финансовых средств при обустройстве этой системы.

В качестве основной отопительной системы такой вид теплого пола встречается крайне редко. Причина здесь одна – высокая стоимость электроэнергии. Кроме того, перед его монтажом необходимо точно определиться с расстановкой мебели, поскольку над электропроводкой не должно находиться никакой мебели, чтобы избежать локального перегрева кабеля и как следствие его перегорания.

Крепежная основа, укладка элементов, обустройство слоя распределения тепла

На теплоотражающем материале размещаются тонкие рейки, теплораспределительные элементы и трубы или электропровода.

Также они используются как твердая подложка под ламинат. Ширина реек равна расстоянию между трубами или электропроводом. Расстояние между полосами из дерева является равным диаметру трубы. Конечно, это расстояние может превышать размеры трубы, ведь главный компонент системы фиксируется на алюминиевом или оцинкованном листе с выдавленным в нем профилем.

Для создания реек подходит как дерево, так и ДСП. Материал не имеет значения. Главное, чтобы он выдерживал вес человека или мебели и защищал трубы с теплоносителем. В одном из концов каждая деревянная полоса имеет опиленные углы. Это необходимо для обеспечения правильного изгиба трубы. Поскольку наиболее удобным способом размещения нагревательных элементов является змейка, то укладка всех реек происходит так, чтобы они размещались параллельно. Исключение составляют те материалы, которые размещаются по краям перекрытия. Они прибиты вдоль стены и идут по периметру пола. Между ними и стеной всегда находится демпферная лента, которой посвящены различные видео.

Сверху на полосах находятся алюминиевые листы или листы из оцинкованной стали. Они размещены так, что их канавки входят в пространство между рейками. Монтаж их осуществляется шурупами. Эти листы являются необходимым условием теплого водяного пола на деревянной основе. Они почти занимают всю площадь пола и, впитывая тепло с электропровода или труб, распределяют его по всей площади напольного покрытия. Если бы их не было, то нагретой была бы только та часть ламината, которая размещается над источником тепла. Лучше, если происходит укладка алюминиевых листов. Их теплопроводность выше.

Канавки листов с любого материала имеют форму трапеции. Это не позволяет трубе или электрокабелю самовольно подняться над канавкой.

Что касается установки нагревательного элемента, то большинство специалистов производят монтаж труб в деревянных перекрытиях. Во-первых, они нагреваются меньше, чем электрокабель. Последний может разогреваться до температуры +35 градусов Цельсия. Во-вторых, они являются пожаробезопасными. Замыкание электропровода может привести к возгоранию. В-третьих, максимальная температура нагрева ламината равняется +27 градусам. Больше нагревать его нельзя.

Теплый пол под ламинат на деревянный пол (электрический, водяной)Крепежная основа, укладка элементов, обустройство слоя распределения тепла

Если же владельцы хотят сделать теплый электрический пол в доме, то монтаж нагревательных проводов, описываемых в разных видео, осуществляется только в тех зонах, которые не имеют мебели.

Устройство отопления на деревянной основе

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Нагревательные элементы укладываются лишь в тех местах, где нет мебели

При работе с натуральными дышащими материалами всегда необходимо учитывать следующие факторы:

  • уровень влажности в помещении;
  • состояние основание;
  • индивидуальные качества отделочных материалов.

Проверив состояние деревянного пола и убедившись, что оно ровное и не имеет серьезных возрастных изменений, стоит начертить план расположения крупной мебели и приборов систем подвесного отопления. Это делается для того, чтобы использовать систему подогрева полов максимально эффективно:

  1. Элементы системы не стоит заводить под мебель, рекомендованный просвет между покрытием и мебелью составляет 0,1 м.
  2. Регулятор системы полового отопления необходимо расположить подальше от нагревательных приборов.
  3. В случае с ИК пленкой чертеж поможет точно рассчитать количество необходимого к закупке материала.

Особенности электрической системы теплого пола

При устройстве электрической системы обогрев комнаты происходит за счет преобразования электрической энергии в теплую. Для этого используют двухжильные кабели, которые отличаются простотой монтажа и минимальным электромагнитным излучением. Установка терморегулятора позволяет обеспечивать оптимальный температурный режим.

Теплый пол под ламинат на деревянный пол (электрический, водяной)Система для электрического теплого пола

Недостатком электрической системы является вероятность перегрева, которая может возникнуть при нарушении контакта кабеля. Предупредить эту проблему можно, уложив на деревянный пол под ламинат саморегулирующийся кабель, созданный из идентификационных волокон и дренажных жил. Тогда в случае перегрева определенного участка, самостоятельно регулируется сила тока, препятствуя тем самым повышению температуры.

Технология монтажа кабельной системы на деревянный пол под ламинат довольна проста. Установку осуществить сможет даже непрофессионал. Главное – соблюдать последовательность работ:

  1. Выравнивание основания и очищение поверхности.
  2. Определение мест для обустройства терморегулятора и температурных датчиков с последующим выполнением штроб и потайных ниш под установку устройств.
  3. Обустройство подложки из отражающей теплоизоляции и прокладкой гидроизоляционной пленки.
  4. Установка монтажной ленты по всей зоне укладки кабеля.
  5. Распределение нагревательного кабеля и фиксация его к монтажной ленте.
  6. Проверка кабеля на исправность.
  7. Заливка стяжки и финальная отделка поверхности ламинатом.

Стяжка поверх теплого полаВнимание: При укладке кабеля важно исключить соприкосновение между зонами и следить за целостностью оболочки изоляции. Перед началом работ и в конце укладки необходимо проверить сопротивление в кабеле, ориентируясь на прилагающуюся к комплекту инструкцию по установке

Применение инфракрасной пленки

Главное отличие инфракрасного греющего пола от водяного и электрического аналогов – применение инфракрасного излучения, под действием которого сначала нагреваются предметы мебели, в дальнейшем распространяя тепло в воздух.

Неоспоримым достоинством инфракрасной системы теплого пола является ее способность бесперебойно функционировать даже в случае механического повреждения и выпадения одного из сегментов. В сравнении с установкой нагревательных кабелей применение инфракрасной пленки под ламинат позволяет более экономно использовать электроэнергию.

Теплый пол под ламинат на деревянный пол (электрический, водяной)Инфракрасная пленка для теплого пола

Работы по установке инфракрасной системы под ламинат выполняются в такой же последовательности, что и монтаж электрического теплого пола

Разница лишь в том, что особое внимание уделяют ровности поверхности. В качестве теплоотражателя для подложки выбирают фольгированные материалы

Термополосы в соответствии с выбранной схемой монтажа раскладывают по всей поверхности теплоизоляции.

Наглядно процесс монтажа инфракрасной пленки представлен в видео:

Выбирая систему под ламинат, стоит ориентироваться на предназначение и площадь отапливаемого помещения. К примеру, инфракрасную систему нельзя устанавливать в комнатах с повышенной влажностью. А электрический теплый пол больше подходит в качестве дополнительного отопления или обогрева комнаты небольшой площадью, поскольку его содержание требует значительных затрат на электроэнергию.

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

Теплый пол под ламинат на деревянный пол (электрический, водяной)

В качестве теплого пола на деревянное основание может возводиться конструкция:

  • электрическая;
  • инфракрасная;
  • водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

  • комнатная температура – не выше 28 градусов;
  • обеспечить отсутствие резкой смены температур;
  • нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко. Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Теплый пол под ламинат на деревянный пол (электрический, водяной)

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

  • легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
  • отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
  • малая толщина;
  • быстрое нагревание конструкции;
  • простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
