Теплый пол под плитку – как сделать и какой лучше выбрать

Лучшие производители

Чтобы окончательно решить, какой теплый пол лучше выбрать под плитку, приведем топ-рейтинг систем от разных фирм:

  • Devi 330 Вт, 16.5 м – отличное решение для вашей кухни. Считается лучшей кабельной системой обогрева с длительным эксплуатационным периодом. Покрывает площадь в четыре – шесть квадратных метров, что особенно актуально для кухонь, имеющих длинные ряды рабочих поверхностей. Кабель имеет мощность в 330 Вт, выделяет большое количество тепла, приток свежего воздуха во время приготовления пищи вам не доставит дискомфорта;
  • Теплолюкс ЭКО 850 Вт, 60 м – рекомендован для обустройства спальни или гаражного помещения. Максимальная площадь обогрева – семь метров, что особенно эффективно в местах, отличающихся максимальной проходимостью. Мощность составляет 850 Вт, что позволяет применять такие системы в виде главного источника тепла;
  • Devimat DTIR-150, 450 Вт, 3 м. кв. – используется для отопления лоджий. Лучшая система из матов. Кабель проложен по фольгированной основе и зафиксирован сеточкой, что облегчает монтажные работы;
  • Equation 1260 Вт, 9 м. кв. – прекрасное решение для детской комнаты. Может использоваться в качестве основной отопительной системы, поддерживает комфортный режим, при котором дети могут играть даже на полу;
  • Caleo Grid 220 Вт, 3 м. кв. – для обогрева ванной комнаты. Пленочная система отличается пожаробезопасностью, отлично работает под напольным покрытием из плитки;
  • Труба гофрированная 15А, Отожженная – удачный выбор в качестве лучшего теплого пола под плитку в рейтинге водяных систем для частных домов. Работает от газовых и твердотопливных отопительных котлов;
  • Труба Neptun IWS PE-Xa – экономическая версия для квартиры. Используется для устройства отопительной системы владельцами помещений, испытывающих сложности с финансами.

Если вы еще до сих пор раздумываете, какой фирмы теплый пол лучше под плитку, выбирайте ту систему, которая сможет обеспечить вам комфорт и не обременит во время эксплуатации. Покупая хорошую систему, помните, что потраченные деньги полностью будут зависеть от вашего собственного выбора отопительного оснащения и особенностей его использования.

https://youtube.com/watch?v=8mNI3fchCtc

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Смотрите видео

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

 Инструменты и материалы

Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.

Кроме того, следует закупить материал:

  • трубы и элементы для их фиксации;
  • насос и вентили;
  • арматурную сетку;
  • гидро и теплоизоляционный материал;
  • строительный скот;
  • крепежи.

Каждый вид труб имеет свои плюсы и минусы

Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности

Расчёт требуемого материала

Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.

Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.

Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:

L=S/n*1,1+k,

в которой:

  1. L — длина отопительного контура;
  2. S — площадь помещения;
  3. n — шаг укладки;
  4. 1.1 — средний коэффициент запаса для изгиба;
  5. k — расстояние коллектора от пола.

Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.

Подготовка проекта

Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.

Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.

Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.

Две основные схемы, которые используются при укладке:

  • «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
  • «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.

При составлении схемы необходимо придерживаться ряда правил:

  • длина одного контура не более 120 метров;
  • все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
  • стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
  • укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
  • контур должен быть цельный.

Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.

Выбор мощности нагревателей

В зависимости от типа помещения, в котором планируется уложить электрический теплый пол, будет зависеть его мощность. Сначала определяется полезная площадь, то есть та, под которой будет уложен теплый пол.

Расположение датчика теплого пола

Если данный тип обогрева в комнате основной, то он должен занимать не менее 70% ее площади. В среднем для обогрева комнаты необходимо 110-220 Вт/м2. Для ванны и лоджии потребуется большая мощность, для кухни или жилой комнаты она может быть меньше.

Лучше всего, когда система обогрева будет работать на 75% своей мощности, это значительно увеличит срок ее службы.

Пример расчета

22

Удельная мощность кабеля должна быть в пределах 100-160 Вт/м2.

Если брать по минимуму, то мощность теплого пола должна составлять 1,4 кВт, а в случае максимума — 2,24 кВт.

При использовании кабеля, его рекомендуется устанавливать как основное отопление.

Если приобретается кабель с мощностью 20 Вт/м, то для обогрева комнаты понадобится 70 или 112 м. Кабель продается фиксированными отрезками и чтобы набрать необходимую длину, он соединяется специальными муфтами. Расчет нагревательных матов и инфракрасной пленки проводится по такому же принципу.

Теплый электрический необходимо укладывать только на той площади комнаты, где нет громоздкой мебели и других больших предметов, иначе под ними кабель будет перегреваться и быстрее выйдет из строя.

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии.  Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах

А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Совместимость пленочного пола с плиткой

Биметаллический теплый пол не рекомендуют стелить под плитку или керамогранит. Углеродный можно, если несколько «Но» не имеют значения.

Проблема заключается в том, что плиточный клей не создает с пленкой необходимого сцепления и монтаж системы приходится выполнять более трудоемким и затратным способом.

Схема: инфракрасная пленка под плитку

Кроме этого, многие отзывы говорят о снижении эффективности пленочного пола под плиткой, что в сочетании с высокой стоимостью, делает этот вариант не слишком привлекательным.

Если выбор сделан именно в пользу пленочного пола, то стоит рассмотреть два возможных способа монтажа и выбрать наиболее подходящий.

Конструкция теплого пола. Сфера применения

Основное преимущество, на которое следует обратить внимание при изучении системы отопления теплый пол, это экономичность и высокая эффективность. Внутренние помещения большой площади, особенно в частных домах, рассчитанные под автономный обогрев, можно успешно обогреть подобным образом

Даже монтаж и обустройство теплых полов во всех жилых помещениях многокомнатного жилого дома большой площади, будет вполне рентабельным предприятием. Для той категории граждан, которые имеют водяное газовое отопление или рассчитывают использовать твердотопливные агрегаты, водяной пол практически идеальный вариант решения вопроса организации отопления.

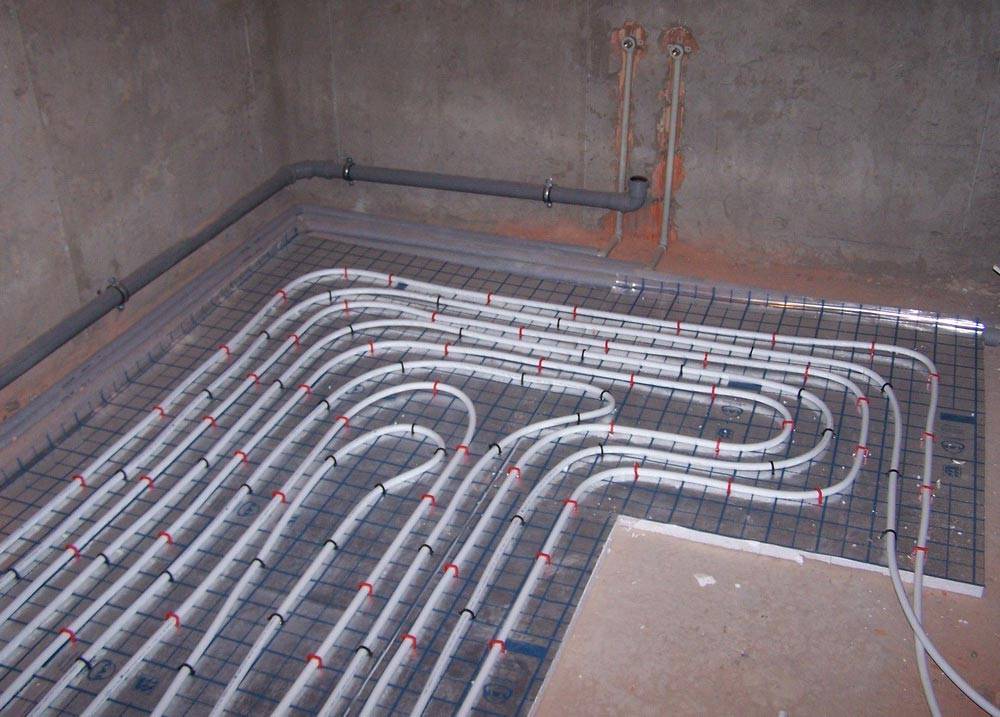

Теплый пол под плитку – как сделать и какой лучше выбрать

Сравнение данной схемы отопления с электрическими полами в данном случае неуместно. Последний вариант, даже с учетом сравнительной легкости монтажа и простоты в эксплуатации, явно проигрывает водяному полу по экономическим показателям. Электрический пол можно установить в отдельных местах, где возникает необходимость в подогреве небольших площадей.

Прежде чем подводить итоги, оценивая преимущества и недостатки водяного теплого пола, попробуем разобраться с его конструкцией и технологическими особенностями.

Основной принцип работы в данном случае заключается в следующем:

  • источник тепла — жидкий теплоноситель, котловая вода, которая может поступать в трубопровод, проложенный в полу;
  • нагретая вода может поступать как из стояка центральной магистрали теплоснабжения, так и из автономного нагревательного прибора.

Благодаря особенностям конструкции и новым технологиям на сегодняшний день существуют несколько способов оборудовать теплые полы. В качестве идеального напольного покрытия лучше всего использовать керамические, бетонные или комбинированные материалы (плитка, декоративный камень, бетонная стяжка). Преимущества и недостатки в данной ситуации субъективные. Керамическая плитка или бетонная стяжка обладают высокой теплопроводностью, соответственно нагреваясь от нагретого теплоносителя, лучше отдают тепло внутрь помещения. И наоборот, ламинат, паркет, линолеум являются удобными и комфортными напольными покрытиями, играют роль дополнительной изоляции, снижая интенсивность теплообмена во внутренних пространствах.

Теплый пол под плитку – как сделать и какой лучше выбратьЭффективность работы теплого водяного пола напрямую зависит от качества слоеного пирога, т.е. от состава . В состав подложки обычно входят:

  • Гидроизоляция;
  • Металлическая монтажная сетка;
  • Теплоизоляция;
  • Демпферная лента;
  • Сухая или мокрая стяжка.

Теплый пол под плитку – как сделать и какой лучше выбрать

Основным действующим инструментом в данном случае выступает трубопровод, изготовленный из металлопластиковых труб. Соединенные в отдельные фрагменты или отрезки (контуры) трубы укладываются на подушку, после чего подключаются к коллекторам, через которые осуществляется подача теплоносителя в отопительный контур и возврат обратки.

В конструкции системы отопления заключается и принцип работы. Расстояние между стяжкой и напольным покрытием является местом прокладки теплого водяного контура, посредством которого происходит нагрев всей поверхности пола до необходимой температуры. За счет незначительной нагрева (оптимальная температура нагрева теплоносителя составляет 35-45С) система отопления «теплый пол» является низкотемпературной.

Определим оптимальный тип тёплого пола под плитку

Смотрите видео

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Watch this video on YouTube

По скольку плитка из керамики — прочное и экологически безопасное покрытие, то установка под неё электрического тёплого пола — это лучший вариант, который даёт большие возможности. Основной показатель, влияющий на выбор качественного тёплого пола под плитку — полноценное функционирование и рациональное, равномерное расходование тепла.

Специалисты советуют учитывать следующие моменты, при выборе электрического тёплого пола под плитку:

Функции. От того, каким будет отопление под плиткой — основным или дополнительным, зависит мощность и тип модели. Выбор тёплых полов под плитку, как дополнительного источника обогрева намного больше. Стяжка. Следует решить, будет ли производится заливка бетонной стяжки при конструировании полов под плитку, или нет, и её толщина. Тип помещения. Владельцы частных строений не ограничены в выборе, а вот хозяевам квартир в многоэтажках необходимо учесть много моментов: этаж, характеристики перекрытий, возможность подключения к стационарному отоплению при обустройстве водяного пола. Цена системы и её эксплуатации. Не дорогое устройство — не значит экономичное

Выбирая пол нужно брать во внимание: стоимость самого устройства, метод монтажа и эксплуатационные условия

Какую модель электрического пола, какой способ укладки (в стяжку или нет) лучше выбрать под плитку, сказать однозначно трудно. Каждая система хороша по своему, для того или иного помещения:

  • если высота помещения не критична, то лучше выбрать кабельный пол, он также отлично подходит при сложной форме комнаты;
  • саморегулирующийся инфракрасный стержневой тип — стоит дорого, но при большой площади обогрева — это лучший вариант;
  • термоматы — самый подходящий вид под плитку, так как прост в установке и имеет малую толщину пирога.

Что касается плёночных инфракрасных полов, то как уже говорилось выше, их лучше не покупать для монтажа под плитку, и использовать лишь тогда, когда другие виды установить не возможно.

Важно правильно выбрать плитку на тёплый пол, ведь не каждый кафель может выдержать резкие перепады температуры

Термоматы

Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.

Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.

Виды термоматов для теплого пола

Теплый пол должен соответствовать определенной мощности:

  • для сухих помещений рекомендована – 100 Вт/кв. м.;
  • для влажных – 140 Вт/кв. м.;
  • для неотапливаемых – 150-180Вт/кв. м.

Перед покупкой нужно определиться только с отапливаемой площадью.

Сравнительный анализ двух систем

Теплый пол под плитку – как сделать и какой лучше выбрать

Сравнение электрического и водяного пола представлено в таблице, где отражены основные пункты, имеющие значение при ремонте.

КритерийЭлектрическийВодяной
СебестоимостьВыигрывает по сложности установки, но стоимость материалов значительно выше. Потребуется дополнительно приобрести термодатчик и сами кабелиОсновной недостаток – сложная установка (за неимением опыта). Требуется купить только водяные трубы и маты для укладки
БезопасностьПо такому полу комфортно передвигаться не только в обуви, но и босиком. Риск поражения электрическим током крайне мал, может произойти в случае редкого замыкания сетиВодопроводные трубы абсолютно безопасны для здоровья человека. Возможны протечки
НадёжностьВысокая степень прочности, долговечность. Сами кабели выйти из строя не могут, со временем может потребоваться замена термодатчика или регулятора мощностиПрочный и надёжный водяной контур. В случае протечки придётся полностью удалять стяжку и менять на новую
МощностьДиапазон от 15 до 30 градусов.Температура до 50 градусов

Какое напольное покрытие подойдет лучше?

Теперь на отдельных видах напольных покрытий остановимся подробнее:

Вариант #1 — линолеум

Натуральный и искусственный линолеум – универсальный материал, в том числе отлично подходящий для кухни. В настоящий момент производители предлагают колоссальный выбор его узоров, расцветок и фактур.

Линолеум — отличное кухонное напольное покрытие

Достоинства: доступная стоимость и высокая износостойкость. Средний срок службы 8-10 лет. Обладает хорошей тепло- и звукоизоляцией. Неприхотлив в уходе, а положить его самостоятельно вполне сможет каждый.

Недостатки: синтетический вариант не отличается экологичностью. Некоторые виды пригодны для эксплуатации только в нежилых помещениях, к примеру, на лоджии – об этот расскажет маркировка. Более экологичные виды: артолиумы и мормолиумы. Однако их ценовой диапазон значительно выше, чем у классического вида. Линолеум – малоустойчив к механическим повреждениям, а также не «любит» воздействия прямых солнечных лучей.

При выборе очень важно обращать внимание на запах: чем он сильнее, тем ниже будет его экологическая безопасность

Вариант #2 — пробка

Этот варианта кухонного пола не вызовет нареканий у любителей экологичных материалов. Это покрытие производится из коры пробкового дуба. Ее снимают один раз в несколько лет прямо с растущего дерева.

Пробковый пол на кухне — почему нет?

Достоинства: очень благоприятно влияет на самочувствие людей. Безусловный комфорт для ног – уменьшается нагрузка на позвоночник и суставы, а кроме того пробка:

  • является природным антистатиком;
  • фактически не притягивает пыль;
  • легко моется:
  • устойчива к пятнам;
  • травмобезопасна – невозможно поскользнуться;
  • отличный звукоизолятор;
  • создает эффект «теплого пола»;
  • при ходьбе приятно пружинит.

Бытует мнение, что пробка обладает уникальными биоэнергетическими свойствами. Рыночное предложение отличается разнообразием текстур и оттенков.

Недостатки: не переносит чрезмерную влажность и «боится» прямого контакта с водой. Если материал клеевой, то процесс укладки требует основательной подготовки и специальных навыков. При толщине менее 3 мм ее звукоизолирующие качества резко снижаются. Отдельные коллекции пробкового покрытия обладают излишне шероховатой поверхностью, что значительно затрудняя уход за ним.

Для использования пробки на кухне, ее необходимо покрывать специальным лаком. Это вполне обезопасит ее при попадании небольшого количества жидкости.

Вариант #3 — натуральное дерево

Полы из натуральной древесины на кухне смотрятся респектабельно и богато. Они идеально впишутся в любую «картинку», но особенно подойдут к интерьеру кухни в стиле «классик» или «кантри».

Деревянный пол на кухне — экологично и презентабельно

Достоинства: эстетическая привлекательность и 100% экологическая безопасность. Способствуют созданию идеального здорового микроклимата в помещении. Недостатки: не любит температурных перепадов и повышенной влаги. Желательно такие полы стелить в обеденной зоне. Нуждаются в постоянной обработке и специальными защитными составами для древесины. Требуют постоянного ухода. Иногда с деревянного покрытия трудно удалить пятна от пролитого вина, сока или обычной воды – остаются следы. А самый большой недостаток – высокая стоимость.

Вариант #4 — ламинат

Покрытие из ламината в принципе составляет достойную альтернативу натуральному дереву. А благодаря современным технологиям ламинатная доска отлично имитирует любую породу дерева, гранит, мрамор, плитку и мн.др.

Кухонный пол из ламината — красиво и практично

Достоинства: отлично выдерживает различные механические воздействия. Отличается доступностью монтажа и относительно невысокой ценой. Недостатки: слабое место – повышенная влажность. По экологичности уступает пробке и дереву.

Ламинированное кухонное половое покрытие лучше выполнить из ламината, характеризующегося повышенной водоотталкивающей способностью.

Вариант #5 — керамическая плитка

Это покрытие фактически царит в таких помещениях как кухня. Производители предлагают керамическую плитку всех цветов радуги и различной текстуры – ограничений практически нет.

Керамическая плитка для кухни — вариант, проверенный временем

Достоинства: практичность, долговечность, прочность, износостойкость. Дает огромный простор для экспериментов дизайнерам интерьеров. Может имитировать любое напольное покрытие. Сравнительно недорогой напольный материал. Недостатки: наиболее значительный – она «холодная». По ней нельзя ходить босиком. Если есть дети, то рекомендуется монтаж системы «теплый пол».

Кухонный пол из керамической плитки должен быть матовым. Это поможет избежать травм.

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.
Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.
Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования

При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

Как устроены полы с подогревом

Привычное отопление включает радиаторы, которые нагревают воздух только у окна. При этом в результате конвекции теплый поток поднимается от отопительных приборов, постепенно охлаждается и опускается вниз, возвращаясь по полу к радиатору. При такой схеме обогрева распределение тепла неравномерное, наиболее теплое место находится у потолка, а холодное — внизу.

Распределение температуры воздуха в помещениях при различных системах отопления

Теплый пол состоит из основания, нагревательного элемента, распределенного по пространству комнаты, вспомогательных элементов (датчиков, терморегуляторов, муфт) и декоративного покрытия. Нагрев пола происходит равномерно по всей комнате до одинаковой температуры.

Преимущества «теплого» пола:

  • большая площадь теплоотдачи;
  • нет конвекции;
  • уменьшение влажности;
  • возможность регуляции в отдельных комнатах;
  • экологичность;
  • безопасность (при соблюдении техники установки).

полы с подогревом могут быть единственной или вспомогательной системой отопления.

Недостатки «теплого пола»:

  • четкие требования к отделке;
  • дороговизна системы и монтажа;
  • необходимость демонтажа верхнего покрытия при ремонте.

В домах с центральным отоплением пол с подогревом выручает в переходные периоды, когда оно уже или еще не работает

Плюсы и минусы разнотипных систем

В хозяйственных и строительных магазинах можно приобрести теплые полы таких типов:

  • водяные;
  • электрические;
  • электро-водяные.

Причем электро-водяные системы появились недавно, поэтому пока трудно судить об их эффективности и долговечности. Зато электрический и водяной обогрев проверен временем. Плюсы и минусы этих полов хорошо известны.

Галерея изображенийФото из Классическая напольная система обогрева, которая давно и прочно завоевала доверие наших соотечественников. Хотя материалы обходятся дорого, а монтаж требует времени и сил, дешевизна эксплуатации на 100% компенсирует вложения. Это самый экономный вариант напольного отопленияИз всех электрических систем напольного отопления кабельная считается самой популярной. Ее постепенно вытесняют нагревательные маты, т.к. они более удобны в монтаже. Один из главных минусов кабельных полов: их желательно укладывать до начала отделочных работ в комнатеВ зависимости от необходимой мощности обогрева можно выбрать тонкие или более толстые нагревательные маты. Если напольное отопление необходимо только в межсезонье или будет использоваться как дополнение к радиаторной системе, вполне достаточно установки тонких маломощных систем. Они подогреют плитку и подсушат воздух в помещенииКомбинированные напольные отопительные системы объединяют достоинства водяных и электрических, однако не лишены недостатков обоих типов полов. Самый значительный минус – ограничения в сфере применения. Из плюсов – высокая эффективность, отсутствие котла и соответствующего дополнительного оборудованияВодяная система теплого полаЭффективная электрическая кабельная системаНапольные рулонные нагревательные матыТеплые электро-водяные полы

Предлагаем подробно рассмотреть все варианты напольного отопления, сравнить их достоинства, недостатки, ограничения в сфере применения. Так будет проще подобрать подходящий теплый пол под плитку с учетом условий эксплуатации, типа и назначения помещений.

Преимущества и недостатки

У электрических систем обогрева есть ряд достоинств, которые обеспечили их популярность и востребованность. В первую очередь нужно отметить следующее:

  1. Простой монтаж. Чаще всего работу может провести владелец жилья не привлекая специалистов.
  2. Доступная стоимость. Обустроить электрические теплые полы намного дешевле, чем водяные.
  3. Минимальные затраты времени на монтаж. Обычно он совмещается с заливкой стяжки или его проводят перед укладкой плитки.
  4. Высота пола увеличивается намного меньше, чем при укладке труб водяной системы.
  5. Безопасность и долговечность конструкции.
  6. Возможность регулирования температуры при необходимости.

Кабельный пол

Теплый пол под плитку – как сделать и какой лучше выбратьКонструкция представлена в виде матов с армированной сеткой и тонкими кабелями. Систему легко положить под плитку своими руками. Схема следующая:

  1. Маты раскатывают на бетон, фанеру, деревянный пол, фиксируют клеем;
  2. Сверху кладут керамогранит или плитку ПВХ.

Простая технология, ее реализация не требует специальных навыков. Монтаж теплого пола под плитку на кухне под силу даже дилетанту

Важно только правильно выбрать плиточный клей и соблюдать нужную его толщину, иначе покрытие будет недолговечным. Кабельные теплые полы под плитку своими руками в квартирах имеют свои недостатки:

  • Для монтажа нагревательных секций приходиться делать стяжку до 4-5 см, затем сверху укладывать провода;
  • Толщина бетонной подложки с проводами поднимает пол на 9 см;
  • Дополнительная нагрузка может привести к обрушению основания.

Монтировать систему удобно в помещении без отделки. Для выравнивания напольной плиты на черновой пол нужно сделать стяжку под кафель. После этого можно уложить провода.

Читать также: Теплый пол без стяжки: способы монтажа своими руками

Монтаж теплого водяного пола

Водяной пол в баню под плитку можно укладывать двумя способа:

  • бетонным — подразумевает наличие бетонной стяжки, она заливается поверх труб;
  • настильным — контур для обогрева укладывается на пенополистирольные плиты или настил из дерева, применяется, когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилке используется бетонный вариант. Процедура монтажа полов этим способом следующая:

  1. Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
  2. Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
  3. Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
  4. Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
