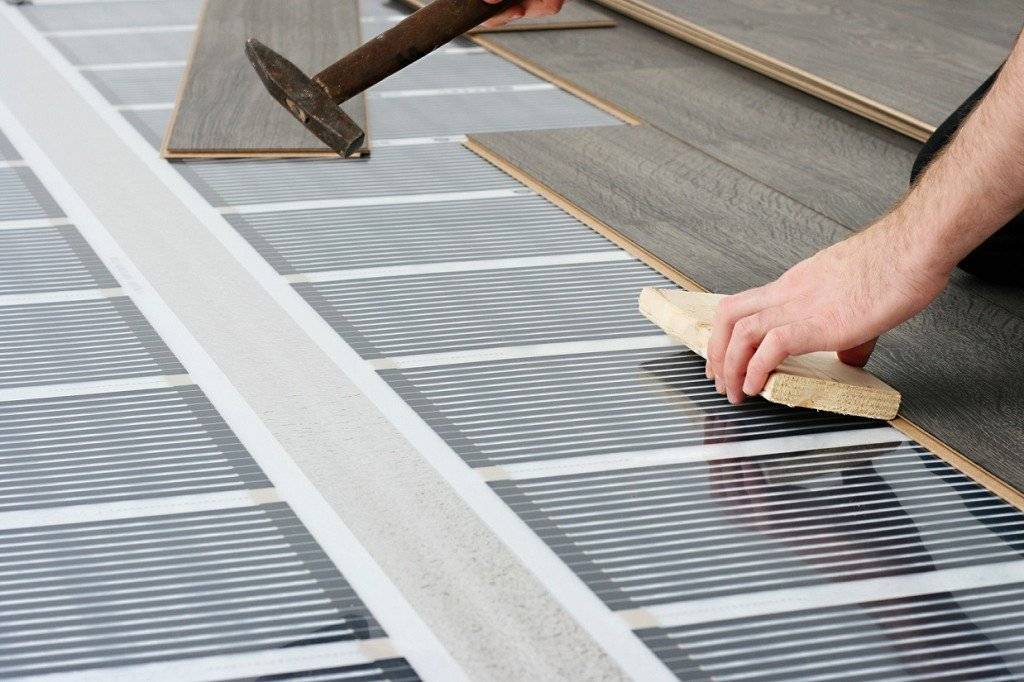

Теплый пол под стяжку: пошаговое устройство правильного напольного «пирога»

Расчет необходимой мощности электрического теплого пола

Расчеты необходимой мощности кабельного пола для конкретного помещения производятся с учетом наличия отопительной системы. При том что теплые полы являются только вспомогательной системой отопления, то для обогрева 1 м2 потребуется 100-140 Вт. Если кабельный пол – это единственный способ отопления помещения, то его мощность должна быть не менее 150 Вт на м2.

Таблица рекомендуемых мощностей электрического теплого пола, закладываемого на 1 м2 площади, при дополнительном отоплении

Площадь укладки — площадь помещения за минусом площади занимаемой мебелью или другими бытовыми предметами Для того чтобы снизить требуемый расход мощности, надо провести качественную теплоизоляцию пола.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

• Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
• Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
• Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
• Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
• После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
• На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
• Сверху необходимо уложить металлизированную гидроизоляцию.
• Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
• Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Общая информация

Теплый пол (тем более что технология укладки теплого пола под плитку не так уж и сложна), оборудованный под покрытием из керамической плитки, имеет максимальную эффективность из всех других вариантов. Происходит это потому, что плитка является отличным проводником тепловой энергии, притом что она укладывается на цементную стяжку, обладающую не меньшей теплопроводностью. В результате получается слой проводника тепла, имеющий плотный непосредственный контакт с источником и минимальные потери.

Такие преимущества выделяют плитку из множества других напольных покрытий и делают ее наиболее удачным решением при оборудовании теплого пола. Обычно плитка считается холодным покрытием, но в данном случае ее свойства становятся наиболее подходящими для выполнения поставленных задач. Тем более что вопрос, как укладывать теплый пол под плитку, решается достаточно быстро.

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Функции и особенности стяжки по теплому полу

Стяжка для теплого пола имеет многочисленные функции, среди которых особенно выделяют:

1. Полная защита системы обогрева от различного рода воздействий, которые могут привести к порче конструкции.
2. Правильное распределение выделяемого тепла по поверхности, а также повышение эффективности обогрева всего помещения.
3. Получение нужного по уровню основания для укладки декоративных облицовочных материалов.
4. Отсутствие необходимости использования громоздких элементов обогрева, которые значительно сокращают площадь объекта или портят внешний вид.

Разновидности составов для укладки системы

Для монтажа теплого пола в стяжку используются различные виды составов, которые применяются в разных ситуациях, исходя из их особенностей.

Наиболее популярные варианты:

• Бетон с добавлением наполнителя мелкой фракции. Такое решение подходит для устройства чернового пола или для заливки тепловых систем на водном обогреве.
• Цементно-песчаные составы. Именно они позволяют укладывать электрический теплый пол. Для придания раствору дополнительных свойств добавляются специальные пластификаторы.
• Смеси с эффектом самовыравнивания. Используются для получения тонкого покрытия, что необходимо при небольшой высоте помещения, а также при устройстве стяжки на достаточно ровном основании.
• Для упрощения процесса была разработана специальная продукция для теплого пола. Такие смеси обладают всеми необходимыми характеристиками и качествами.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

1. Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик. Укладка нагревательных матов Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

• Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
• Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
• Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
• Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
• После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
• На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
• Сверху необходимо уложить металлизированную гидроизоляцию.
• Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
• Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
7. Проклеиваем полученный шов металлизированным скотчем.
8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
11. Фиксируем кабеля в области концевой муфты.
12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
22. Устанавливаем систему из профильных металлических маяков.
23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Полезные советы

Специалисты дают несколько полезных советов, которые следует помнить при укладке тёплого водяного пола:

1. Во время заливки стяжки рекомендуется выложенный раствор протыкать металлическим стержнем, чтобы избежать появления заполненных воздухом пустот.
2. Если отопительные трубы укладывать на утеплитель, то можно не покупать основы с заводскими канавками и сэкономить.
3. В досках можно сделать пропилы, а затем приклеить алюминиевую фольгу по длине — так получатся распределительные пластинки.

При монтаже тёплого водяного пола можно использовать различные системы в зависимости от материалов, из которых построено здание. При укладке без стяжки хорошо использовать маты со специальными пазами. Тогда укладка труб не вызовет затруднений.

Как правильно класть утеплитель на пол под плитку

Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

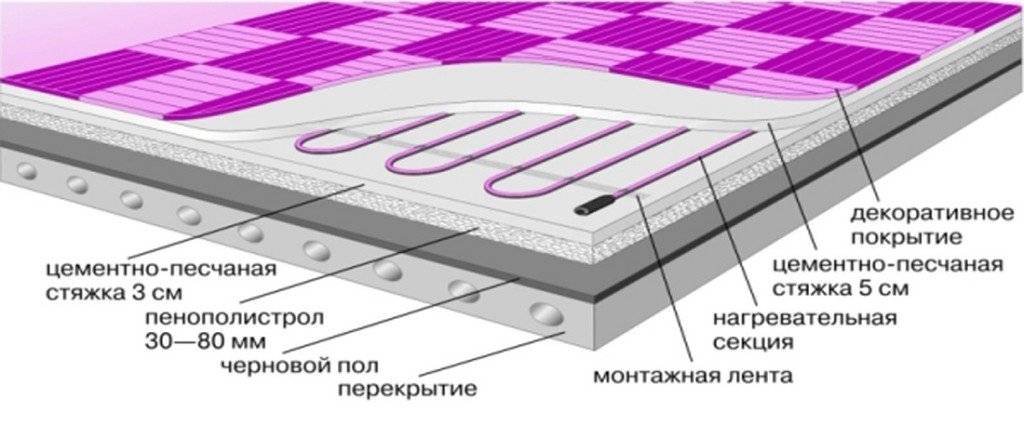

Теплый пол имеет несколько слоев:

• Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
• Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
• Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
• Установка труб.
• На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Под какие напольные покрытия необходима стяжка

Керамогранит идеален для систем теплого пола

Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.

Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.

Теплый пол под ламинат

Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.

Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

• провода в комплекте;
• изоляционные материалы;
• паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
• перфоратор, болгарка с диском для вырезания штробы в стене, полу;
• контактные зажимы;
• мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
• мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

• цемент, песок;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертки;
• рожковые ключи;
• миксер;
• емкость для замешивания строительной смеси;
• зубчатые и строительные шпатели;
• маркер;
• линейка, рулетка;
• валики, кисти для грунтования поверхности.

Дополнительные советы

Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:

1. Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
2. При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.

Важно правильно ухаживать за покрытием

• Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
• Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.
