Теплый пол в каркасном доме

Чем примечателен обогрев каркасных домов с помощью системы теплого пола?

На вопрос о том, нужен ли теплый пол в доме, большинство домовладельцев отвечают положительно. Ведь вместе с реализацией проекта гидравлического напольного отопления владельцы недвижимости мечтают навсегда забыть о неприятном ознобе, виде некрасивых настенных батарей и неприемлемо высоких счетах за энергоресурсы. Чтобы эти ожидания оправдались, перед тем как заказать теплый пол у поставщиков, необходимо ознакомиться со спецификой отопления каркасных построек, которые будут освещены в данном разделе.

Каркасный дом имеет небольшой вес, поэтому его часто устанавливают на упрощенном столбчатом фундаменте. Из-за этого использование стандартной бетонной или цементно-песчаной стяжки является нежелательным, ведь такое действие обернется увеличением общего веса конструкции и созданием дополнительной нагрузки на фундамент.

Также каркасное строение отличается малой толщиной стен и перекрытий, поэтому помимо заботы о выборе правильного варианта стяжки для водяного пола собственникам предстоит поработать над качеством утепления строения. Данный этап работ особенно важен, ведь ненадлежащий уровень утепления строения сведет на нет производительность всей системы гидравлического отопления.

Термоизоляция. Выбор материала

Для того, чтобы утеплитель оптимально выполнял свои функции, его выбор должен основываться на двух критериях:

  • не горючесть;
  • способность противостоять развитию плесени, микробов и патогенных микроорганизмов;

Пенопласт

Один из самых популярных утеплителей в нашей стране – долго служит, обладает высокой механической прочностью, отлично сохраняет тепло. Применение этого материала позволяет ощутить экономию удачного выбора. У пенопласта один, но существенный недостаток – высокая горючесть.

Утепляем пол пенопластовой крошкой

Этот материал не смог получить такого же широкого распространения, как пенопласт, среди наших соотечественников. Крошка – это легкие, сферические, полимерные гранулы, которые производятся из остаточных частей пенополистирола. Утеплить пол в каркасном доме пенопластовой крошкой – это значит надолго обеспечить высокую степень тепло и звукоизоляции с минимальными затратами.

Технология утепления пола пеноплексом

Пеноплекс представляет собой сравнительно новый теплоизолятор. В его основе лежит полистирол, из которого выведен газ. Он отличается великолепными изоляционными характеристиками, легкостью и простотой в монтаже. Высокая прочность и невосприимчивость к плесневелым микроорганизмам делает утепление пола в каркасном доме с помощью пеноплекса оптимальным во всех отношениях вариантом. Материал не поглощает воду и невосприимчив к высоким температурам.

Утеплительные качества пенополистирола

Пенополистирол – это изолятор с самой низкой, среди существующих материалов, теплопроводностью. Выпускается материал в плитах до 40 мм, монтировать такие очень удобно.

Хорошо обеспечивает защиту основания здания от агрессивной водной среды

С осторожностью его следует применять в регионах с жарким климатом, так как при нагревании он выделяет условно ядовитые вещества

Укладываем на пол фольгированный утеплитель

Фольгированный теплоизолятор имеет прослойку алюминиевой фольги, ею может быть покрыта только одна сторона рулона, либо обе. От этого зависит толщина материала, она может быть от 3 до 10 мм. Строители выбирают его за экологичность, гидрофобность, не горючесть и превосходные изоляционные свойства.

Керамзит – легкий монтаж утепления

Керамзит – материал из глины, в виде пористых гранул с хорошими прочностными характеристиками. Бывает фракцией от 3 до 50 мм. Отличается огнестойкостью, невосприимчивостью к плесени и гнили. Слоя в 10-15 см керамзита достаточно, чтобы утеплить пол в доме на основе каркаса.

Минвата как еще один вид термоизоляции

Минеральная вата представляет собой доступный и удобный в использовании утеплитель, который производится из шлака, доломита и горных пород. В зависимости от типа материала может продаваться в рулонах или прямоугольных блоках. Рекомендуемая толщина для основания каркасника составляет 80-100 миллиметров.

Метод утепления опилками

На первый взгляд может показаться, что опилки обладают далеко не самыми удачными для утеплителя характеристиками: они горючи, впитывают влагу, гниют. Кроме того, их могут погрызть грызуны.

Однако, использование современных технологий позволяет изготавливать из опилок сверхпрочные гранулы, древесные блоки, арболитные плиты и так далее. Все эти производные опилок отлично теплоизолируют, примыкающую к фундаменту на сваях, часть каркасного дома.

Устройство водяного теплого пола в каркасном доме

Особенности

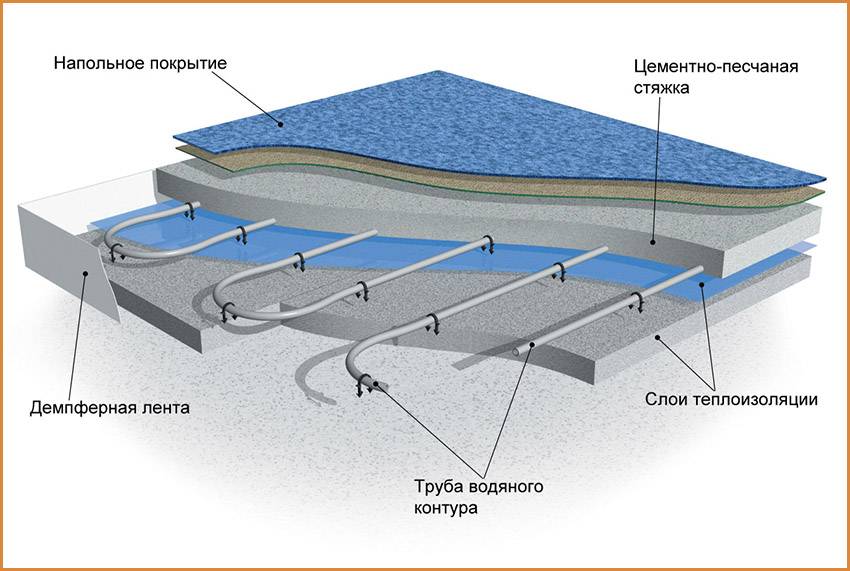

В кирпичных и бетонных домах водяной теплый пол обычно устраивается в цементно-песчаной стяжке. Однако деревянный пол такую нагрузку просто не выдержит. В таких случаях систему теплого пола монтируют на сухую пенополистирольную стяжку.

Монтаж теплого пола

По доскам настила укладываются плиты из пенополистирола (родственного пенопласту материала) с креплениями для разводки труб. Эти плиты имеют крайне малый вес и толщину всего в 2-3 см. Скрепляются они между собой соединением замкового типа (как у ламината).

По плитам в пазы укладываются контуры труб. Длина контура не должна превышать 100-120 метров, один контур предназначен для обогрева помещения не более 40 квадратных метров. Недопустимо использование одного контура для нескольких комнат, даже если в сумме они имеют площадь менее 40 м 2 .

После укладки труб необходимо провести их гидравлическое испытание, которое позволит убедиться, что система не имеет протечек и обогревает помещение должным образом. После проверки можно укладывать поверх алюминиевые теплораспределительные пластины, застилать их гидроизоляционной подложкой.

При устройстве теплого пола полезно сразу продумать планировку помещения. Так под крупногабаритной мебелью в наличии теплого пола нет смысла, а при расположении под техникой (холодильником, стиральной машиной и т.д.), он будет лишь вредить ей дополнительным нагревом.

В среднем, теплый пол обойдется в пределах полутора – трех тысяч за квадратный метр.

Другие варианты теплого пола в каркасном доме

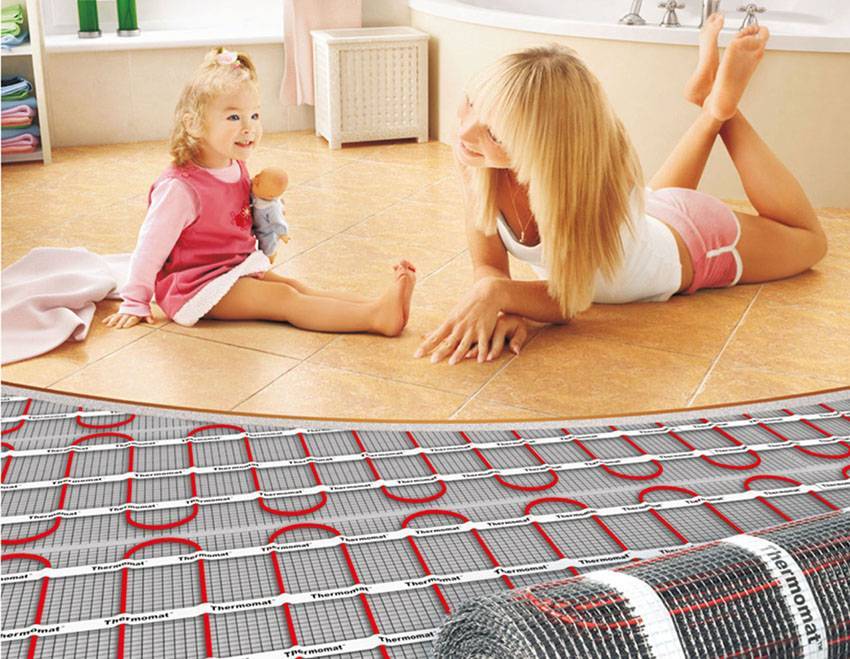

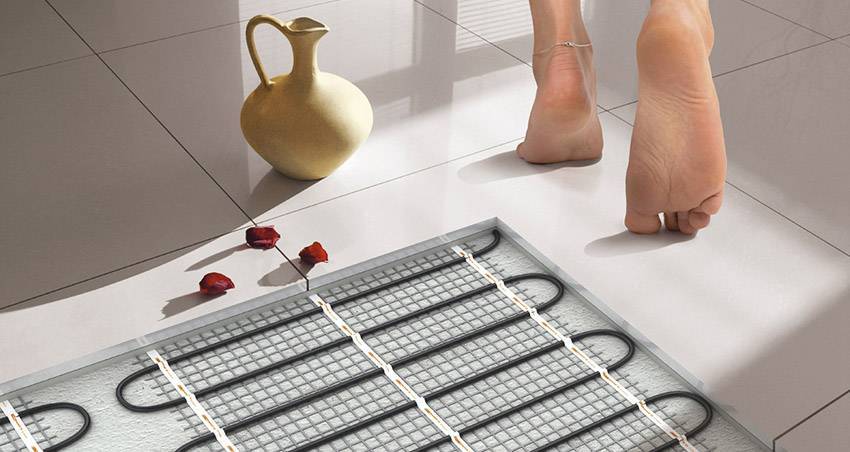

Альтернативой водяному теплому полу будет электрический – кабельный либо с инфракрасной карбоновой пленкой.

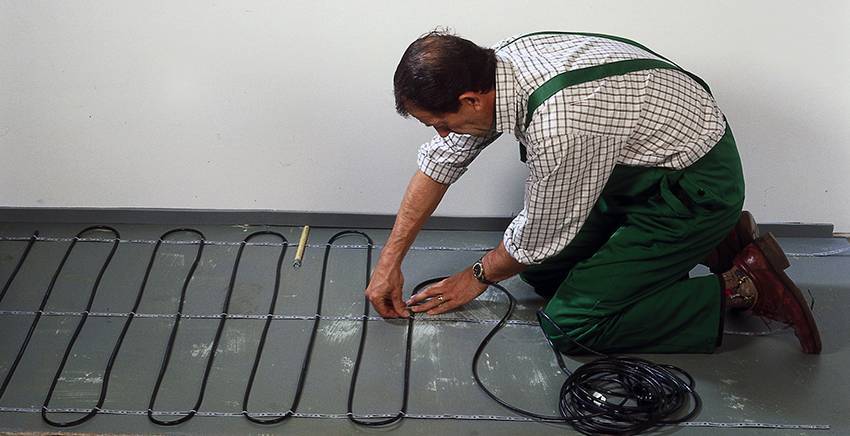

Кабель укладывается с шагом в 10-20 см по поверхности пола на теплоизолирующий материал. Для повышения температуры шаг можно несколько уменьшить, но не более, чем до 5 см. Мощность системы варьируется в зависимости от того, будет ли теплый пол основным способом обогрева помещения, или лишь дополнит традиционные батареи.

Действие пленочных систем подогрева основано на инфракрасном излучении карбоновой пасты внутри пленки. Для повышения эффективности такого пола под него укладывается теплоизолирующая подложка с фольгированным покрытием, которое будет отражать тепло обратно в помещение. Фрагменты пленки укладываются стык в стык, с отступами от стен в 10 см. Если необходимо разрезать цельный кусок, то это можно делать только в специально отмеченных на пленке пунктиром местах.

Подогрев размещается также только под полезной открытой частью помещения. Перед укладкой напольного покрытия работоспособность системы теплого пола также нужно проверить.

Устройство теплого пола на сваях

Мы рассмотрим самые простые и удобные технологии возведения водяного и кабельного обогрева.

Теплый пол в каркасном доме по СНиП. Построй Себе Дом.

Watch this video on YouTube

Водяной

Обустраивать водяные полы можно по двум технологиям: в плавающую стяжку или настильным способом (деревянным или полистирольным). Нагревателем служит металлопластиковая труба 16 мм.

Для каркасных домов на сваях лучше подходит «сухая» стяжка из пенополистирольных мат, так как она лёгкая, по сравнению с бетонной. «Пирог» такого гидропола состоит из:

  • ровной основы;
  • гидроизоляции;
  • демпферной ленты;
  • полистирольных плит с пазами;
  • специальных алюминиевых отражателей;
  • трубопровода;
  • второго слоя гидроизоляции;
  • листов ГВЛ;
  • напольного покрытия.

Подогрев теплоносителя осуществляется в котле, он может быть газовым или твёрдотопливным.

Кабельные маты

Хотя инфракрасная система проще в укладке, мы будем рассматривать устройство кабельного пола, так как плёнка подходит только для монтажа на втором этаже. Для обогрева первого этажа дома на сваях, у которого отсутствует капитальный фундамент её мощности, будет недостаточно.

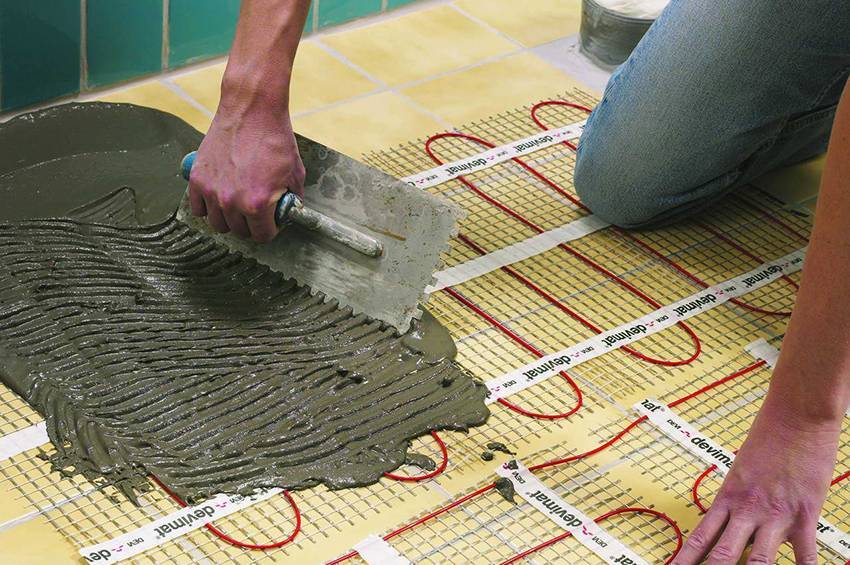

Кабельные маты — провод, закреплённый на сетке со стандартным шагом. Особенность монтажа в том, что их можно монтировать в слой плиточного клея. Достаточно подготовить основу, и застелить её гидроизоляционным материалом и утеплителем, на котором размещаются маты.

Выполняем монтаж утеплителя

Укладка минеральной ваты между лагами для утепления пола

Утепление полов и стен в каркасном доме выполняется чаще всего минеральной ватой, но и при использовании перечисленных выше утепляющих материалов технология отличается очень незначительно.

  1. Подготовка силовой конструкции. Полы в каркасном доме укладываются на прочную конструкцию, образованную лагами достаточного сечения, устанавливаемыми в один или в два слоя. Необходимая толщина бруска вычисляется по специальным таблицам в зависимости от размеров перекрываемого пространства и требуемой нагрузки. В том и в другом случае обязательно производится обработка древесины защитными препаратами. При выборе сечения лаг необходимо учитывать, что толщина утепляющего слоя должна быть не менее 200 мм. Эти работы могут быть выполнены своими руками, а последовательность их выполнения показана на видео.

  1. Изготовление чернового пола:
    • На установленные лаги закрепляется каркас из досок или фанеры, который будет служить основанием для заполняемого минеральной ватой или другим вида утеплителя пространства между лагами. Далее на подготовленный каркас монтируется слой гидроизоляции, препятствующий намоканию утеплителя.
    • К выбору гидроизолирующих мембран следует относиться очень внимательно, потому как свидетельствуют отзывы, очень часто мембраны неизвестных производителей разрушаются после нескольких лет эксплуатации. После тщательной герметизации швов внутри образовавшегося между лагами короба заполняется слоем утеплителя, толщина которого зависит от коэффициента теплопроводности укладываемого материала и расчетной теплостойкости пола.
    • При работе с минеральной ватой ширина плиты утеплителя увеличивается на 2-3 см, а толщина — на 1-1,5 см относительно расстояния между лагами, чтобы обеспечить отсутствие зазоров и пустот. Над уложенной ватой в обязательном порядке устраивается пароизоляция, которую правильно будет сделать не из обыкновенной полиэтиленовой пленки, как считают некоторые горе мастера, а с использованием специальной пароизолирующей мембраны, позволяющей дышать не только утеплителю, но и спрятанным под ней деревянным конструкциям.
    • Как свидетельствуют отзывы, технология использования двух специализированных мембран при работе с минераловатными утеплителями и деревянными конструкциями гарантирует на только высокие эксплуатационные качества, но и наиболее длительный срок службы. Плиты из пенополистирола или полиуретана укладываются аналогично минеральным, с той лишь разницей, что припуски на плотную посадку значительно меньше.
    • Все работы по устройству чернового пола можно выполнить своими руками имея в своем арсенале минимальный набор инструмента, просмотрев видео и составив для себя пошаговую инструкцию о порядке выполнения работ;

https://youtube.com/watch?v=atbcRLCoJzw

  1. Некоторые нюансы работы с сыпучими утеплителями. При утеплении внутренних полостей стен и полов каркасного дома целлюлозной ватой схема устройства несколько изменяется. Все технологические операции остаются прежними, за исключением укладки утепляющего материала, который будет задут в образовавшиеся полости после окончания устройства чернового пола. Работу по качественному заполнению пустот целлюлозной массой своими руками правильно выполнить невозможно, поэтому необходимо пригласить специалистов, имеющих соответствующее оборудование. Специальное устройство обеспечивает правильное распределение целлюлозной массы по всему заполняемому объему и необходимую плотность ваты для обеспечения расчетных тепловых параметров.

Преимущества водяного теплого пола

При выбранном варианте воздух нагревается внизу. За счёт конвекции тёплый воздух, охлаждаясь, поднимается наверх. Постепенно прогревается всё помещение. Человек чаще всего находится в нижней половине помещения, следовательно всегда будет находится в тепле.

При радиаторах прогревается только часть комнаты возле радиатора и тёплый воздух уходит под потолок за счёт конвекции. Соответственно в другой половине помещения вы будете мёрзнуть.

Электрически тёплый пол. Он практически самый лёгкий в монтаже и подключении, однако очень затратный экономически во время использования, потому что электричество — дорогой ресурс.

Преимущества

Простой и быстрый монтаж. Установка пленочного ИК-пола не требует предварительных работ: затягивание клеем или заливание стяжки не понадобится. Такое покрытие можно устанавливать в сочетании с любым напольным покрытием.

Быстрый нагрев. В среднем пол прогревается за 2 минуты. Воздух в комнате тоже быстро нагревается. При этом температура у пола выше, чем у потолка. Терморегулятор позволяет установить желаемую температуру.

Польза для здоровья. Обеспечение комфортной температуры – не единственная польза, которую приносит устройство для самочувствия человека. ИК-пленка не выжигает кислород в помещении и не пересушивает воздух. Такое свойство особенно актуально для людей с болезнями дыхательных путей и суставов. К тому же теплые ИК-полы практически не формируют электромагнитные поля, в отличие от других подобных электрообогревательных систем.

Долговечность. Пленочный ИК-пол подтверждается гарантией 15-20 лет. Но в реальности он может прослужить намного дольше – до 50 лет. Даже если пленочное покрытие будет повреждено, например, проколото или разорвано, устройство будет продолжать свою работу. Не будут работать только 1-2 карбоновые полосы. При этом потеря тепла будет практически незаметной. Такое свойство – большой плюс, поскольку другие теплые полы при механическом повреждении полностью выходят из строя.

Равномерное распределение тепла. Пленка с ИК-нагревом обеспечивает общий тепловой комфорт при низкой температуре греющей поверхности. Тепло распределяется равномерно и создает уютную атмосферу в помещении.

Точная и гибкая регулировка температуры. Настройка температуры осуществляется с точностью до 0,1 градуса. Это позволяет задать максимально точно температуру и экономить расходы на отопление. Ведь снижение температуры всего на 1°С позволяет снизить расходы на отопление на 6%.

Стойкость к действию морозов. Системам ИК-обогрева не страшны морозы. Даже если хозяева жилья будут долго отсутствовать в помещении в зимний период, тёплые полы не выйдут из строя. Благодаря этому качеству их можно устанавливать на дачах и в загородных домах.

Монтаж полов

Монтаж пола в каркасном доме начинается с подготовительных работ. Так, используемые деревянные материалы обязательно пропитываются специальными средствами, которые защищают от возгорания, вредителей и .

Если строительство каркасного дома ведется на столбчатом фундаменте, на подготовительном этапе необходимо заняться обустройством столбов. Утепление пола каркасного дома на винтовых сваях начинается с вкручивания самих свай.

Лаги

Перед монтажом лаг в каркасном доме производится нижняя обвязка фундамента, которая позволяет соединить в единую цепь свайно-винтовой фундамент и пол. Обвязка выполняется следующим образом:

  1. На свайном фундаменте раскладывается брус нижней обвязки.
  2. Брус обвязки соединяется между собой в углах «в лапу» и фиксируется дополнительно скобой.
  3. Брус крепится болтами к оголовкам свайного фундамента.

Лаги пола и черновой пол. После обвязке приступают к непосредственной укладке лаг. Для процесса чаще всего используются доски 100 на 50 мм. Выбор зависит от нагрузки на напольное покрытие. Лаги укладываются на нижнюю обвязку фундамента и фиксируются с помощью гвоздей. Обязательно производится пропитка уже готовой конструкции антисептиками и противопожарными растворами.

Традиционное строительство каркасного дома предусматривает монтаж чернового пола на первом этапе, после завершения монтажа начинается установка стен и перегородок. Допускается отхождение от описанного принципа в зависимости от типа конструкции и пожеланий владельца дома.

Черновой пол

Между лагами набиваются деревянные рейки, на которые укладывается листовая фанера либо специальный влагостойкие плиты. Для того, чтобы не скрадывать высоту лаг, которую можно использовать для укладывания утеплителя большей высоты, можно крепить черновой пол непосредственно на нижнюю часть лаг без использования реек-опор. Есть несколько рекомендаций по укладке .

  1. Укладка листов чернового пола производится в шахматном порядке.
  2. Толщина фанеры либо плиты подбирается в зависимости от расстояния между лагами.
  3. Крепление листов производится комплексным методом – с помощью специального клея и саморезов, такой подход позволяет в дальнейшем избежать скрипов в полу при хождении.
  4. Крепление осуществляется по краю и по центру, крепежи саморезами размешаются в 150 мм друг от друга.
  5. Между листами фанеры обязательно оставляется зазор в 2-3 мм. Чтобы расстояние везде было одинаковым, в промежутки укладываются гвозди нужного диаметра. После завершения монтажа они вытаскиваются.

Доски чернового пола крепятся к лагам.

Гидроизоляционная мембрана

В пространство между лагами и черновым полом обязательно укладывается гидроизоляционный мембрана. Удобнее всего гидроизоляционную мембрану крепить с помощью строительного степлера. Утепление пола в каркасном доме на сваях является одним из последних этапов монтажа пола. Для утепления чаще всего используют пенопласт либо минеральную вату. О преимуществах и недостатках каждого из утеплителей мы поговорим позже.

Утепление стен

Утепление стен каркасного дома кардинально отличается от утепления монолитных стен из кирпича или бруса. Утеплитель закладывается в полости, образованные каркасом, независимо от применяемой технологии.

Основные каркасные технологии:

  • Щитовая
  • Рамочная

В первом случае щиты представляют собой монолитные элементы, состоящие из листов обшивки и заложенного между ними утеплителя.

Во втором случае в качестве несущего элемента выступает рама из доски, в полости которой закладывается утеплитель.

Щиты имеют жесткую конструкцию, поэтому в них может быть заложен конструкционно прочный утеплитель, типа листов пенопласта (его еще называют пенополистиролом).

Каркасные рамы подвержены некоторым изменениям в геометрии вследствие усадки древесины и нагрузкам на них. Использование пенопласта в них не рекомендуется, так как он может разрушиться при деформации стоек из-за шарнирности всей конструкции. Основной материал для теплоизоляции каркасных рам – рыхлая по структуре минеральная вата.

Утепление стен каркаса

Закрепление минеральной ваты в полостях каркасных рам несколько затруднено: ведь стены стоят вертикально. Особенно это самых рыхлых сортов минваты. Ее монтаж производят после обшивки стен каркаса с внешней или внутренней стороны. Для укрепления утеплителя используются специальные тарельчатые дюбели. Если выбирают плотные сорта минваты, они хорошо удерживаются между стоек благодаря своей плотной структуре. Но более плотные сорта имеют и более высокую теплопроводность и слабее защищают от холода.

Отметим, что для более плотного прилегания минваты к стойкам каркасной рамы ее следует укладывать с нахлестом, порядка 5-10 см. Это предотвращает возникновение мостиков холода на самих стойках, так как теплопроводность древесины намного выше, чем у минваты.

Таким образом, утепление стен из готовых щитов производится закреплением утеплителя между листов обшивки уже в процессе их производства. Утепление каркасных рам осуществляется закладкой утеплителя в полости рамы в процессе возведения каркаса.

Опыт использования сухого водяного теплого пола

Кстати, на фотографиях изображен именно каркасно-щитовой деревянный дом площадью 160 кв. метров (Московская область). Отопление дома исключительно только теплыми полами. В доме нет ни одного радиатора.

Каркасный дом с напольным отоплением без стяжки

Поверх теплого пола уложен ГВЛ в два слоя. Напольное покрытие ламинат. Котел электрический Протерм Скат мощностью 14 кВт. На перспективу сделаны выводы под газовый котел. Также от котла разогревается бойлер косвенного нагрева на 200 литров.

При условии, что дом хорошо утеплен, температура в нем зимой комфортная для проживания и есть еще запас по мощности, а за счет применения низкотемпературного отопления (трубы теплого пола не разогреваются более 41 градуса), такое отопление позволяет экономить электроэнергию. Расход электричества на отопление дома составляет 7-12 тыс. руб. в месяц в отопительный период или 2000-3000 кВт/ч в месяц.

Что нужно купить для устройства теплого пола:

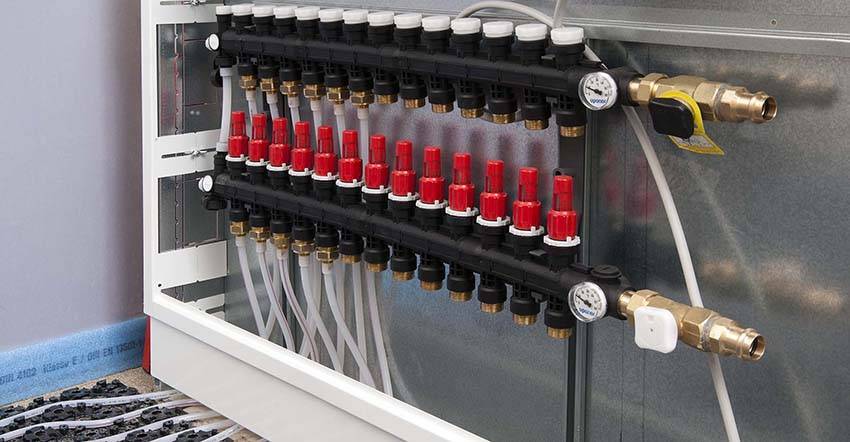

  • Коллектор: обязательно из нержавейки. Я выбрал Comisa. Цена 10-13 тысяч рублей (а зависимости от скидок, у меня в Нижнем скидка есть). Полное название моего коллектора ТП (на 9 контуров): КОЛЛЕКТОРНАЯ ГРУППА COMISA 1″ 9 ВЫХОДОВ 3/4″ С РАСХОДОМЕРАМИ И ВЕНТ. НА ОБР.
  • Евроконуса: по количеству контуров теплого пола помноженных на два (подача и обратка на каждый). Для моего коллектора это был евроконус компрессионный 16х3/4″ Comisa
  • СОЕДИНЕНИЕ ДЛЯ ТЕРМОМЕТРА – 2 шт. Ставится между ЧЕМ на подачу и обратку.
  • ТЕРМОМЕТР 3/8″ COMISA 2 шт. Термометры ставятся на входе в подачу и обратку.
  • Шаровой кран полнопроходной – 2 шт.
  • Концевой элемент коллектора 1″ с сливным клапаном и автоматическим воздухоотводчиком. На подачу.
  • Концевой элемент коллектора 1″ с сливным клапаном Comisa. На обратку
  • Фиксатор поворота. Очень удобно фиксировать поворот труб перед коллектором.
  • Трубки утеплителя – 40 метров. Для проемов и прочих нагруженных мест.

Цена материалов для системы теплого пола

Труба PE-RT/EVOH с кислородным барьером 16 х 2,0 COMPIPE, бухта 600м (Switzerland): 24000 Коллектор: 12000 Все остальные мелочи: 6000.

Виды утеплителей

Кроме того, определить, какой влагостойкостью должен обладать материал. От этого зависит, будет ли нужна дополнительная гидроизоляция. Материалов для теплоизоляции пола много, рассмотрим наиболее распространенные и доступные из них, рассмотрим характеристики и особенности применения для утепления полов каркасных домов:

Не пропустите: Автоматизации работы отопительной системы

Каменная вата

  • Материал экологичный – получен из расплавленного базальта.
  • Сами волокна не впитывают воду, но из-за пористой структуры материала требуется обязательная гидроизоляция.
  • Допускается укладка на несплошную обрешетку.
  • Теплоизоляционные свойства очень хорошие.
  • Благодаря рыхлой структуре плотно заполняет пространство между лаг.
  • Дополнительно дает звукоизоляционный эффект.
  • Средняя цена.

Пенополистирол

  • Экструдированный пенополистирол — экологичный материал.
  • Очень хорошая теплоизоляция.
  • Плиты хорошо стыкуются между собой.
  • Допускается укладка материала на несплошную обрешетку.
  • Легко режется и монтируется.
  • Абсолютно не впитывает влагу и не пропускает пар. При плотном монтаже можно обойтись без пароизоляции.
  • Не удобен для грызунов.
  • Современный пенополистирол изготавливается с противопожарными добавками, поэтому не горит, но, под воздействием внешнего источника огня может плавиться с интенсивным выделением ядовитых веществ.
  • Сравнительно высокая цена.

Керамзит

  • Материал экологичный – его изготавливают из глины.
  • Не впитывает влагу, но может ее конденсировать.
  • Негорючий материал, что повышает безопасность постройки.
  • Между гранулами керамзита остается пространство, что может служить убежищем грызунам.
  • Требуется обязательная ветрозащита и парозащита.
  • Самая слабая степень теплоизоляции из описываемых материалов.
  • Низкая стоимость.
  • Керамзит применяют, если в доме будет укладываться сухая стяжка.
