Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

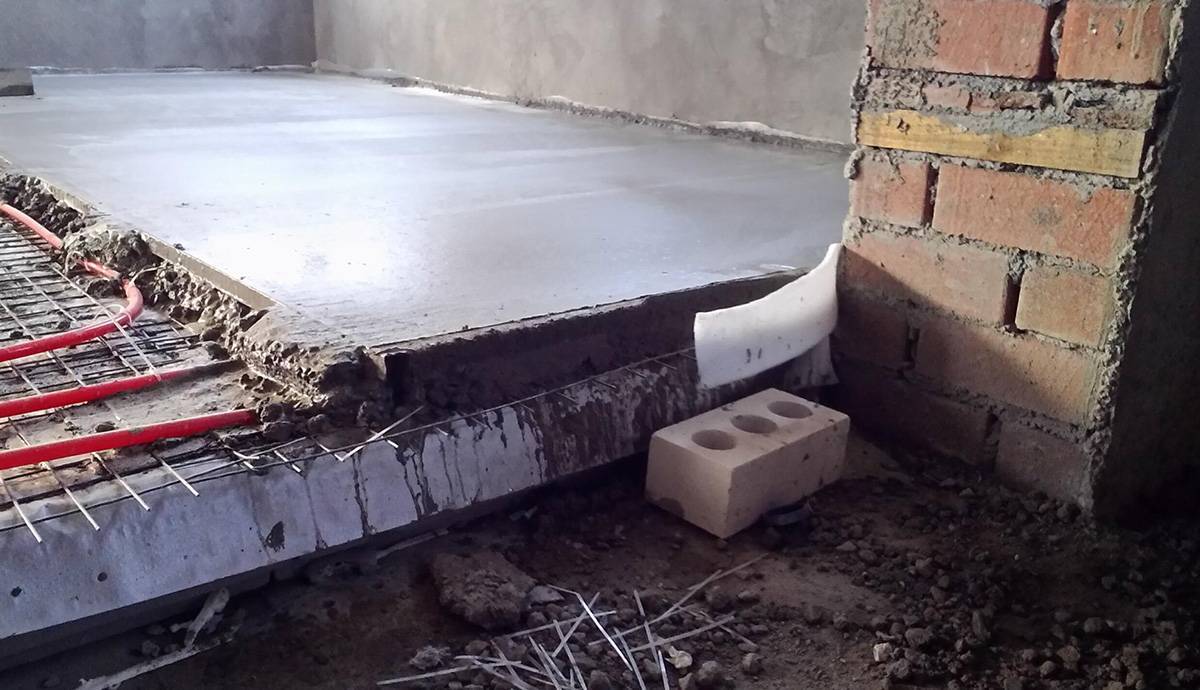

Толщина стяжки

Бетонный слой — непосредственно стяжка пола. Настоятельно рекомендуется использовать именно бетонную стяжку, а не цементно-песчаную. Для достижения необходимой прочности плиты с применением цементно-песчаной смеси количество цемента, который придется использовать приведет к тому, что стоимость пола в значительной степени превысит цену на конструкцию аналогичной прочности из бетона. Толщина стяжки должна составлять 30-45 мм над уровнем труб.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Для изготовления бетонного слоя следует применять бетон марки не ниже М300, а щебень должен иметь фракцию не менее 5 мм и не более 20 мм. При толщине стяжки 50 мм масса 1 м² такого пола составит около 120 кг, поэтому всегда нужно следить за достаточной прочностью балок перекрытий в помещении, где укладывается тёплый водяной пол.

Процесс монтажа проходит с использованием металлических маяков типа ПН-28, размещённых по периметру. Выравнивание смеси выполняется с помощью правила.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Соотношения необходимых ингредиентов рекомендуется строго придерживаться, во избежание возникновения дополнительных сложностей в процессе укладки. Оптимальный состав смеси, приготовленной с использованием 12-литровых ведер, следующий:

  • 1 ведро цемента
  • 2 ведра щебня фракцией от 5 мм до 20 мм
  • Вода 7-8 литров

Суперпластификатор для бетона СП1 — 0.4 литра раствора, приготовленного заранее. Рецепт: на 5 л воды засыпать 2 л порошка и хорошо перемешать.

При наличии и по желанию добавляется 3-4 ведра гранитного отсева с фракцией до 5 мм.

Если специальные пластификаторы и гранитный отсев недоступны, то стяжку аналогичной прочности можно приготовить, увеличив количество цемента с 1 до 1.5 ведра.

После высыхания поверхности бетонного слоя система отопления запускается в тестовом режиме с температурой теплоносителя не выше 25 °С. Использовать водяной тёплый пол в полную силу можно лишь спустя 30 дней.

Рекомендации по монтажу

Если вы решили использовать пленочную конструкцию, то использование состава для стяжки не желательно. Тут следует использовать специальный клей для плитки. На нем элементы и фиксируются. Естественно, толщина слоя при этом должна быть минимальной, а верхняя часть пленочного пола должна быть видна. Далее, можно укладывать плитку. Сперва нужно дождаться, когда предыдущий слой клея высохнет. Такой способ монтажа плитки позволит избежать отслаивания напольного покрытия.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

https://youtube.com/watch?v=fY3jneItmIs

Материалы По Теме:

Сухая стяжка своими руками – преимущества и недостатки технологии, пошаговый план работ

Как сделать черновую стяжку пола – руководство по технологии работ

Обзор ГВЛ для пола – передовой материал для сухой стяжки

Сухая стяжка для теплого пола

Уменьшенная концентрация воды, вводимой в ограниченных количествах в полусухую массу, обеспечивает ускоренное твердение и высокую степень прочности. Главные ингредиенты состава для полусухого формирования основания:

  1. Портландцемент марки М400.
  2. Предварительно просеянный крупнофракционный песок.
  3. Фиброволокно, вводимое в объеме до 800 грамм на кубометр состава.

Существует несколько видов стяжек, применяемых при монтаже теплых полов

Полусухая стяжка для теплого пола обладает множеством достоинств:

  • твердеет намного быстрее, по сравнению с бетонной;
  • обладает повышенной прочностью;
  • приобретает эксплуатационные характеристики с минимальной усадкой;
  • не покрывается сетью трещин;
  • устойчива к резким колебаниям температуры.

К минусам полусухого состава относятся:

  1. Уменьшенная пластичность, требующая приложения значительных усилий при выполнении замеса.
  2. Необходимость в надежной защите затвердевшего массива от поглощения влаги.
  3. Образование полостей в полусухой смеси после укладки, связанное с неравномерным уплотнением.

Особенностью сухих смесей марки Кнауф, применяемых для водяного отопления, является отсутствие необходимости использования воды для приготовления рабочего состава. Укрупненно «сэндвич» состоит из следующих слоев:

  • защитной полиэтиленовой пленки, предохраняющей состав от влаги;
  • сухого состава на базе мелкого керамзита размером до 4 мм;
  • листового материала, образующего чистовое покрытие.

Вся стяжка выполняется из сухих материалов, и вполне можно укладывать тёплый пол на сухую стяжку Под сухую керамзитную смесь не требуется специальная подготовка поверхности. Это обеспечивает возможность оперативного формирования надежного основания для защиты отопительных магистралей и установки чистового покрытия. Достоинства сухой смеси:

  • ускоренные темпы формирования основы;
  • монтаж листового покрытия после засыпки керамзитной крошки;
  • отсутствие грязи на участке работ;
  • простота засыпки, легкость самостоятельного выполнения мероприятий;
  • улучшенная звуковая изоляция;
  • надежное сохранение тепла;
  • укладка на различные виды оснований;
  • компенсация перепадов поверхности;
  • незначительный вес сухого состава;
  • легкий доступ к элементам обогреваемого пола.

Предлагаем ознакомиться Электрокотел для теплого пола в бане

Недостатки сухой смеси:

  • длительное высыхание при намокании;
  • образование пыли при нарушении технологии укладки;
  • повышенная гигроскопичность.

Для водяного и электрического отапливаемого пола применяется полусухой метод формирования защитного слоя.

Полусухой метод стяжки. Для изготовления используется небольшое количество воды

Он предусматривает использование следующих составляющих:

  1. Цемента марки М300 и выше – 1 часть.
  2. Крупного песка, очищенного от примесей – 3 части.
  3. Фибры, представляющей волокно, вводимое в количестве 400–600 г на 1м³ раствора.
  4. Воды, вводимой до слегка влажной консистенции состава.

Полусухой состав имеет плюсы и минусы. Положительными моментами применения полусухой смеси являются:

  • ускоренное твердение;
  • повышенные прочностные характеристики;
  • незначительная усадка;
  • отсутствие трещин;
  • стойкость к температурным перепадам.

К недостаткам, связанным с особенностями технологии укладки, относится:

  • жесткость состава, который проблематично размешать;
  • необходимость защиты полусухой смеси от впитывания влаги;
  • наличие пустот, вызванное неравномерностью трамбовки.

Формирование правильного пирога

Следует оговориться, что под словом «стяжка» понимается бетонный слой. Обустройство выполняется двумя методиками:

  • С применением цементно-песчаной смеси М150 или другой аналогичной, в которую добавляется ПВА-клей в следующих пропорциях — 1кг = 1 мешок;
  • Второй способ — использование готовых специально произведенных под описываемую систему смесей, которые в большом разнообразии встречаются в строительных магазинах.

Как правило, систему монтируют прямиком на старое покрытие, но сверху укладывают теплоизолятор – фольгированная пробка или пенофлон

Теплоизолирующий слой обязательно должен присутствовать при установке теплого пола, причем неважно, каким он будет, водяным или же электрическим. Вариантов укладки бывает два:

  • Вертикальная — вдоль стен у основания пола. Теплоизоляционным материалом здесь может служить особая демпферная лента или листы полистирола (шириной — 15–20 см, толщиной — 1 см);
  • Горизонтальная — поверх бетонного основания, рядом с вертикальной изоляцией. Материал теплоизоляции подбирается толщиной от 2 см, стойкий к температурным воздействиям и достаточно прочный.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Система, при желании, прокладывается в ванной или любой другой комнате с повышенным уровнем влаги. Но в таком случае потребуется укладка дополнительного гидроизоляционного слоя поверх теплоизоляции. Это нужно, чтобы влага не проникала в нижнюю часть пола. В особенности актуально для квартир, что предотвратит возможные проблемы с соседями.

Далее устанавливаются нагревательные маты, кабели или другие выбранные системы. Финишные работы — обустройство бетонной стяжки. На выходе имеется готовый «пирог», где бетон укладывается поверх сравнительно мягкого материала.

Конечно, такая конструкция не может получиться достаточно прочной. Поэтому на каждый квадратный метр площади теплоизоляции проделывают отверстие. Еще один нюанс — вдоль всего периметра пола оставляется 10–15 см свободного места. Делается это, чтобы верхняя стяжка уперлась в нижнюю, что удобно, если работы проводятся в стесненных условиях. К слову, теплоизоляция, включенная в систему, выполняет роль звукоизоляции.

Сама система может разниться по функциональности и особенностям, но рекомендуемая толщина стяжки для электрического теплого пола — 3–5 см. Этого хватит, чтобы система не только быстро, но и эффективно прогрелась после того, как ее запустить (теплые участки не будут чередоваться с холодными).

Как заливать стяжку

Чтобы залить стяжку, для начала выполняют предварительные работы. Сначала тщательно очищают поверхность от грязи и мусора. В итоге чистая поверхность позволит осуществлять сцепление пола с другой поверхностью более качественно. Чтобы на рабочем месте не остался какой-либо мусор, его выдувают посредством пылесоса.

Сверху укладывают утеплитель и гидроизоляцию, в качестве последней нередко применяют обычную пленку. Поверх пленки укладывают сетку с трубами теплого пола. А на следующем этапе заливают подготовленный раствор.

Как залить водяной теплый пол

Подсчет всех объемов производится предварительно. Необходимую толщину умножают на площадь помещения. Согласно с нынешними стандартами, нагрузка в жилых домах и бытовых помещениях позволяет установить стяжки, необходимые для системы отопления пола водой, если его толщина составляет 65-70 мм. В то же время толщина стяжки, размещенной над трубами, должна составлять 45 мм. При применении самостоятельно выравнивающихся смесей обе толщины уменьшаются с 70 мм до 45 мм и с 45 мм до 25 мм соответственно.

При установке в данном помещении крупногабаритной мебели рекомендуется произвести дополнительное армирование посредством сетки из высокопрочной стали. Укрепление стяжки выполняется с помощью фибры либо стружки из полипропилена.

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

После включения системы можно приступать к непосредственной укладке плитки

Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки

Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.

Водяной пол в ванной своими руками, подготовка к стяжке

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Требования к устройству

Все требования к устройству прописаны в СНиП, что позволяет сделать качественный пол. В представленном вопросе придерживаются следующих критериев:

  • Минимальная толщина– 2 см. Приведенное значение действует для чернового и финишного покрытия. Если вместе с водными трубами используется дополнительная звукоизоляция, толщина увеличивается до 4 см.
  • Толщина должна исключать любую деформацию. В противном случае рушится финишное покрытие. Поскольку водный пол требует использование медных труб, верхнюю стяжку следует делать толще.
  • Раствор делают из цемента и песка с добавлением клея ПВА или пластификатор. Прочность готового состава должна быть 25 МПа. Минимальный показатель – 15 Мпа. Если финишным слоем выступает полиуретановый наливной пол, который потом просто окрашивают, достаточно сделать смесь прочностью в 20 МПа.

Для проверки плоскости покрытия рекомендуется использовать специальный уровень длиной в 2 м. При этом могут быть неровности до 2 мм, если финишным покрытием становится паркет, ламинат, линолеум или наливной пол на основе полимерной смеси. Если используются другие покрытия, допускаются неровности в 4 мм.

Как не допустить образование трещин

Если используется стандартный цементно-песчаный состав, разбавленный водой, есть риск появления трещин после высыхания раствора. Они могут привести к следующим последствиям:

  • прогрев помещения будет неравномерным;
  • перегрев отдельных отопительных контуров, что в результате станет причиной поломки всей системы;
  • возникнет необходимость перестилать финишное покрытие.

Для профилактики появления трещин нужно правильно приготовить состав, следуя рекомендациям по пропорциям, и использовать пластификаторы. Перед заливкой пола следует установить армирующую сетку и проклеить стены демпферной лентой.

Чтобы избежать образования трещин от перепадов температуры, помимо арматурной сетки, в стяжку добавляют стекловолоконную фибру и пластификатор

Основные требования к стяжке теплых полов

Стяжка пола под водонагреваемый теплый пол обязана соответствовать следующим условиям:

Проходящая по закрытым трубам отопительная жидкость должна максимально передавать свое тепло, иначе вся отопительная система работает с низкой производительностью, и пользователь несет неоправданные расходы по приобретению топлива. Поэтому стяжка пола под энергоэффективный теплый пол обязана иметь высокую тепловую проводимость.
Максимальная температура отопительной жидкости в подогреваемых полах не выше 50 °С. При отсутствии отопления или его функционировании в поддерживающем режиме, температурный порог в комнатах может опускаться до нескольких градусов

Стяжечная плита должна выдерживать эти перепады и обладать низким коэффициентом теплового расширения.
Стяжка для водяного теплого пола должна допускать настил любого покрытия — паркета, линолеума, ламината, ковролина, керамической плитки.
Любая новостройка подвержена усадке, поэтому важно, чтобы стяжечная плита эффективно противостояла деформациям и не давала трещин с течением времени, обладала высокими прочностными характеристиками.
Немаловажным фактором является экологическая чистота покрытия, его химическая и биологическая стойкость к распространению плесени, грибка, колоний насекомых и грызунов.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!
Рис.3. Разновидности теплообменных трубопроводов

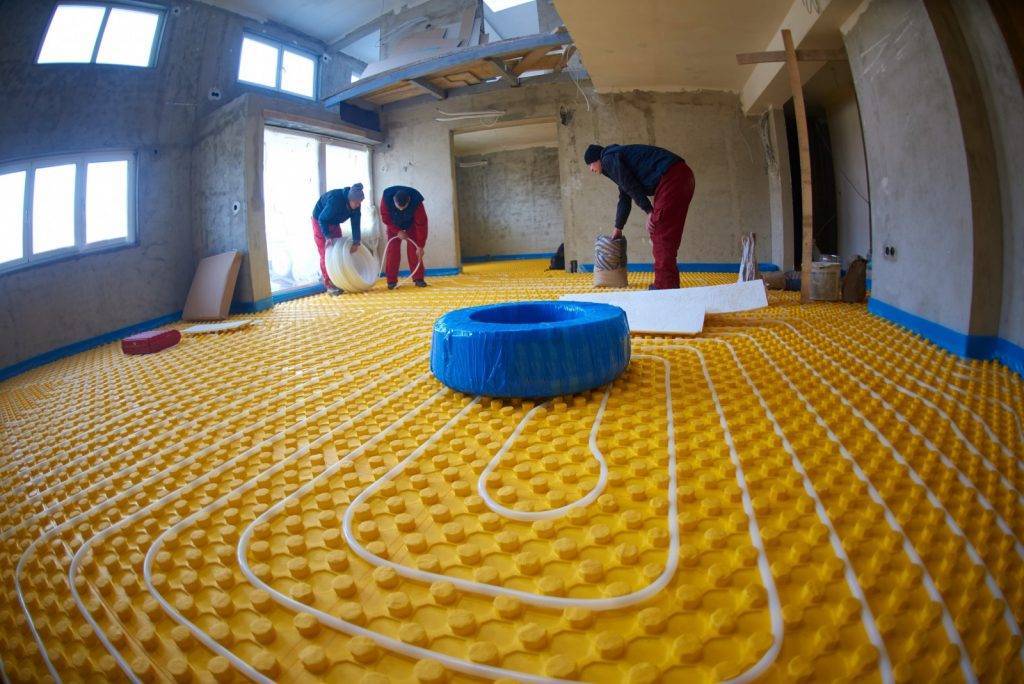

Укладка трубы теплого пола

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

  1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
  2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Под какие напольные покрытия необходима стяжка

Керамогранит идеален для систем теплого пола

Для системы теплый пол используют любые напольные покрытия, обладающие хорошей теплопроводностью. Идеальным вариантом считается плитка керамогранитная или керамическая, обладающая самой высокой теплоотдачей. Кроме того данный материал имеет высокие эксплуатационные характеристики, обладает износостойкостью и долговечностью. При всех этих неоспоримых достоинствах, керамическое, керамогранитное напольное покрытие будет комфортным для ног только в отопительный сезон. Летом пол будет холодным. Не рекомендуется укладывать на стяжку пластиковую плитку, так как при нагревании она растрескается.

Чаще всего в жилых помещениях на стяжку укладывают ламинат. Сейчас многие производители, например, Parador, Wineo, Tarkett выпускают категории ламината, разработанные специально для теплых полов.

Теплый пол под ламинат

Линолеум можно укладывать на теплый пол, если он изготовлен из натурального сырья. Если же напольное покрытие имеет флизелиновую основу, при нагревании такой линолеум будет выделять канцерогены.

Такие натуральные покрытия, как пробка, паркет, можно совмещать с водяными полами, если это сертифицированная продукция и производитель допускает укладку этих покрытий на стяжку теплого пола.

Выбор оптимального варианта

Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.

Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Инструменты и материалы

Устройство электрической системы предполагает проведение электромонтажных работ. Кроме терморегулятора с термодатчиком потребуются:

  • провода в комплекте;
  • изоляционные материалы;
  • паяльник с припоем, чтобы залудить концы проводов в терморегулятор;
  • перфоратор, болгарка с диском для вырезания штробы в стене, полу;
  • контактные зажимы;
  • мультиметр для замеров общей проводимости и сопротивления цепи после коммутации электрической схемы;
  • мегомметр (желательно) для проверки сопротивления изоляции.

Если покрытие – неровное и требуется произвести стяжку перед укладкой кабельной системы, то дополнительно потребуется:

  • цемент, песок;
  • перфоратор;
  • рулетка;
  • строительный уровень;
  • отвертки;
  • рожковые ключи;
  • миксер;
  • емкость для замешивания строительной смеси;
  • зубчатые и строительные шпатели;
  • маркер;
  • линейка, рулетка;
  • валики, кисти для грунтования поверхности.

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Как правильно рассчитать толщину заливки

При планировании строительства и расчете сметы, необходимо учитывать высоту слоя, который будет укладываться под систему подогрева. Это влияет на количество закупаемого материала.

Работа обогревательной системы также зависит от объема заливки над ней. Если сделать ее очень тонкой, то нагрев напольного покрытия будет неравномерный, а сама система и «пирог» быстро выйдут из строя. Возможно образование трещин в напольном покрытии. Но зато топлива для прогрева здания нужно значительно меньше.

Слишком толстый слой заберет на себя большую часть тепла. Если это произойдет в помещении с высокой проходимостью, то возможен разрыв материала из-за перегрева и чрезмерной нагрузки. Чтобы избежать разрушения напольного покрытия, необходимо организовать компенсационные швы. Также при слишком толстом слое повысятся затраты на топливо.

Универсальных значений для объема заливки нет, она зависит от множества факторов и рассчитывается индивидуально не только для каждого дома или квартиры, но и для каждой комнаты. Тем не менее, есть три вида стяжки по толщине:

  1. Минимальная (около 2 см, укладывают без армирования с помощью самовыравнивающихся смесей).
  2. Средняя (оптимальная) – 5-7 см.
  3. Максимальная – до 17 см.

В СНиП указано, что к диаметру труб, используемых в конструкции теплого пола, необходимо добавить 1-1,5 см слоя раствора. Например, при использовании труб диаметром 2 см к этой высоте добавляют еще 1,5 см и получают толщину слоя заливки 3,1-3,5 см.

Количество смеси рассчитывается по формуле: площадь комнаты умножить на высоту наливного пола. Раствор должен скрыть по высоте каждую трубу отопительной системы. Использование дополнительных твердых добавок в смесь позволяет уменьшить высоту заливки на несколько сантиметров.

Что влияет на необходимую толщину слоя бетона

Теплый пол???? в стяжку: пошаговая инструкция по монтажу и советы!

Толщина стяжки для водяного теплого пола рассчитывается с учетом следующих данных:

  • Желаемая температура в готовом здании или квартире – чем теплее должно быть в комнате, тем тоньше слой.
  • Наличие уклона у основания – если черновой пол очень кривой, стяжку делают и под трубами, и над ними.
  • Тип смеси или раствора: не менее 3 см – для мокрого состава с фиброволокном и пластификатором; не менее 4,5 см – для полусухого раствора; не менее 5 см – для мокрой смеси ЦПС или бетона.
  • Конфигурация комнат.
  • Диаметр труб водяной системы – для организации подогреваемых полов используются трубы не больше 2,5 см в диаметре (как правило для жилых комнат достаточно 1,6 см).
  • Высота потолка в помещении.
  • Материал основания (бетон, дерево, грунт).

Итоги

При устройстве тёплых полов строго соблюдают технологию монтажа. Все этапы, начиная с выбора строительных материалов, проектирования, установки водяного контура, укладки стяжки требуют знаний и опыта. Необходимо выбрать трубы, которые выдержат давление в системе. Водяной контур должен иметь допустимые изгибы, чтобы теплоноситель циркулировал свободно.

Есть множество тонкостей, которые, на первый взгляд, не значительны, но могут привести к аварийным ситуациям, если не выдержать технологию. Самостоятельно браться за монтаж тёплых полов можно только тогда, когда есть полная уверенность, что всё будет выполнено правильно. В другой ситуации лучше обратиться к опытным мастерам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
