Тёплый пол своими руками в частном доме под плитку: инструкция

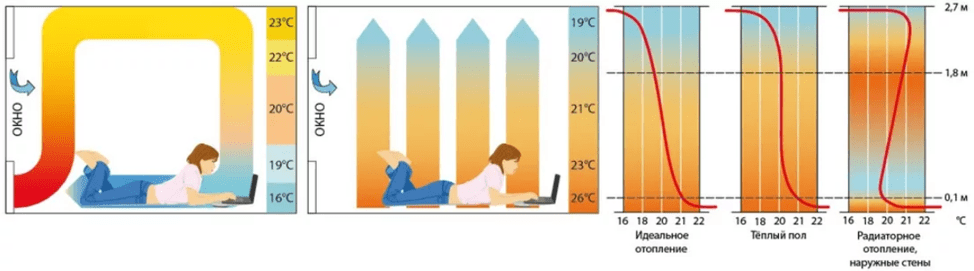

Преимущества водяного теплого пола

Итак, какие же преимущества имеет система теплого водяного пола по сравнению с другими аналогичными схемами? Вот основные плюсы.

• Экономичность. Теплый водяной пол можно запитать от отопительного котла частного дома. Это позволяет использовать приспособление без каких-либо дополнительных затрат. Таким преимуществом не обладает электрический теплый пол – его необходимо подключать к сети и он потребляет довольно много энергии.
• Большой срок службы. Продолжительность функционирования конструкции составляет в среднем 50 лет. А если использовать трубы высокого качества, она будет гораздо больше. В случае с электрическим устройством такого срока службы добиться не получиться – нагревательные элементы очень быстро изнашиваются и могут с легкостью перегореть.
• Возможность использования вместо батарей. Конструкция способна полностью заменить батареи системы отопления. Их демонтируют, а горячую направляют в систему пола.
• Возможность тонкой регулировки температуры. В конструкцию включают насос, с помощью которого можно легко регулировать температуру нагрева напольного покрытия. А если включить в систему термостат, этот процесс можно автоматизировать – нужная температура будет поддерживаться без участия человека.
• Невысокая цена. В отличие от электрического теплого пола, для водяного не нужны нагревательные элементы. При сборке используются только трубки из полимерного материала. А они обойдутся гораздо дешевле, чем электрические компоненты.
• Высокий уровень безопасности. При использовании электрической конструкции перегорание нагревательного элемента в некоторых случаях может привести к короткому замыканию. Это, в свою очередь, способно вызвать возгорание проводки и пожар в жилом помещении. Водяные схемы не несут такого риска при использовании – максимум, что может произойти, – утечка воды и нарушение работы отопительной системы. Это, конечно, не очень приятно, но не столь критично, как проблемы с проводкой, грозящие пожаром.

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тип
Описание
Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

Выбор схемы укладки контура и его монтаж

При выборе подходящего способа монтажа и проведении расчета оптимального шага помните, что вода при прохождении по контуру будет постепенно остывать, в связи с этим укладка выполняется от внешних стен к внутренним. Это обеспечит предупреждение проникновения прохлады в помещение извне.

От выбранной схемы монтажа теплого пола будет зависеть степень и скорость прогревания комнат. Среди распространенных вариантов можно выделить такие методики:

• самый простой монтаж – это схема «змейка», она вполне доступна для выполнения своими руками, при такой укладке теплоноситель будет нагревать комнату постепенно, а не моментально;
• более сложный вариант – схема «улитка», которая отличается более трудным монтажом, но обеспечивает максимально равномерное прогревание дома.

При подготовке расчета системы и выборе оптимальной схемы важно учесть такой параметр, как сопротивление воды. Он будет зависеть от числа поворотов: чем больше их количество, тем выше степень сопротивления

Каждый контур, который подключен к коллектору, должен иметь одно и то же сопротивление. При этом для каждого помещения в доме нужно делать отдельный контур.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

• электрический;
• водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

• Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.
• Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

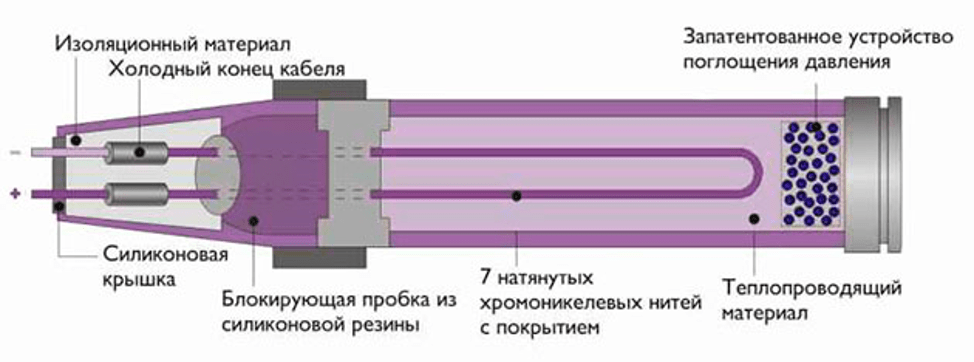

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

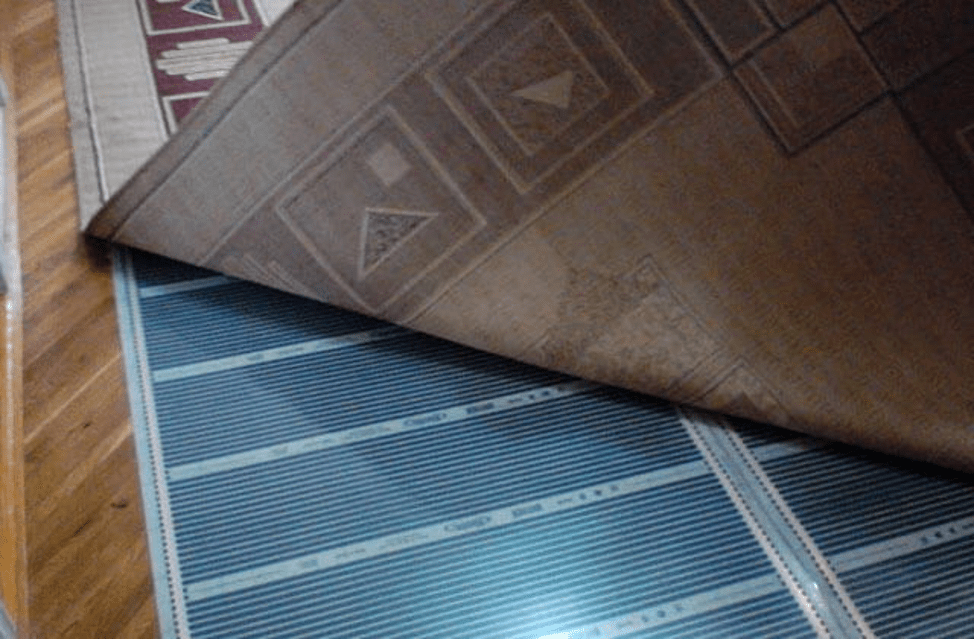

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

• снятие старого напольного покрытия;
• выравнивание основания или заливку бетонной стяжки;
• укладку теплоизолирующего слоя;
• установку терморегулятора;
• монтаж кабеля;
• заливку стяжки;
• укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.
