Укладка теплого пола под ламинат

Виды систем подогрева пола

 Водяной подогрев

• Слой гидроизоляции

• Теплоизоляция

• Система труб

• Несущий слой – бетонная стяжка, гипсоволокно и т.д.

• Напольное покрытие

Электрический кабельный – кабель преобразовывает электричество в тепло. Такая система позволяет регулировать температуру нагрева, надежна, проста в монтаже и обслуживании.

Инфракрасная пленка
– тоже электрическая система подогрева, которая потребляет меньше электроэнергии. Ее укладывают на ровное основание в помещениях без повышенной влажности. Укладка в следующем порядке:

• Теплоотражающий материал

• Инфракрасная пленка

• Полиэтилен

• Напольное покрытие

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

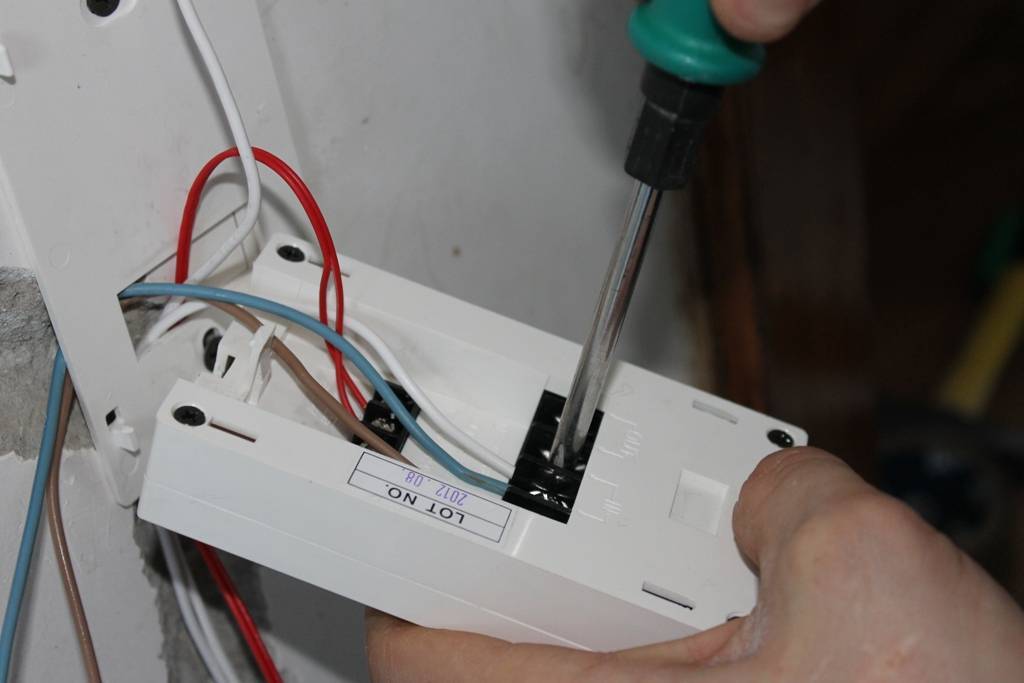

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Инструкция по установке

Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.

Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.

Электрический кабельный теплый пол

Из всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.

Инструкция по монтажу

Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.

Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.

Склеивание стыков теплоизоляции скотчем

Инфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.

Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.

Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.

Подключение терморегулятора теплого инфракрасного пола

Затем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.

Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.

Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.

Пленочные теплые полы под ламинат – рекомендации и особенности

После укладки ламината на протяжении 3х дней в помещении следует оставлять один и тот же температурный режим. С началом отопительного сезона температуру необходимо тщательно регулировать: теплый пол требуется прогревать до тех пор, пока его температура не станет наиболее оптимальной, постепенно увеличивая мощность на 5-6 градусов. Такую температуру устанавливают на 4 дня, после чего температуру снижают по той же системе на 5-6 градусов ежедневно до тех пор, пока температура пола не станет порядка 15-20 градусов. Под мебелью и высокими коврами температура пола может быть выше, поэтому во время укладки ламината заделку швов следует делать прочнее. Наиболее оптимальный уровень влажности в помещении будет составлять порядка 50-70%.

В таких ситуациях начинаются проблемы с подложкой, которая используется для шумо- и  теплоизоляции. Обычно ламинат укладывается на эту самую подложку, из-за чего тепло пропускается очень плохо, не позволяя прогреться полу до необходимой температуры. Если же отказаться от использования подложки, то шумы от работы теплого пола станут слишком заметны.

В таких случаях нагревательный кабель рекомендуется укладывать под наливной пол или тонкую стяжку. Толщина подложки в этом случае должна составлять до 3х мм., которая под весом конструкции потеряет еще 1мм. свой толщины. Шумоизоляционные качества при этом останутся такими же, а теплопроводность будет находиться на самом высоком уровне.

Ламинат уложен на бетонную стяжку с теплым электрическим полом

Также рекомендуется использовать нагревательные маты или фольгу. При укладке теплого пола по такой технологии в применении стяжки нет никакой необходимости, а эффективность обогрева заметно повышается.

Рекомендации по монтажу различных систем теплого пола с ламинатом

Для поддержания заданной температуры в помещении, плавной ее регулировки и экономии электроэнергии или котельного топлива целесообразно в таких системах использования электронных регуляторов температуры. Они обеспечат также зонирование нагрева встроенными в пол термодатчиками.

Наибольшей популярностью пользуются программируемые регуляторы, способные соблюдать суточный, недельный режим нагрева.

А теперь пришло время развеять мифы торговцев радиаторами о вреде теплого пола:

Степень электромагнитного излучения электрического пола не превышает излучение любого домашнего электроприбора

обратите внимание на домашних любимцев, котикам и собакам он очень нравится;

Говорят, что он собирает пыл, ее не больше и не меньше, просто нужно мыть полы;

Дорогое удовольствие, но монтаж традиционного отопления с радиаторами, запорной арматурой, выглядывающими трубами стоит не меньше;

Чтобы его починить надо разобрать весь пол. но современные технологии гарантируют надежную его эксплуатацию не менее 10 лет, к тому времени и ламинат пора менять.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Какой ламинат подойдет для пола с обогревом?

При покупке ламината важна не только эстетическая сторона, но и эксплуатационные свойства, так как не все виды панелей подходят для теплых полов. Существует линейка изделий, обладающая защитой от деформации в условиях регулярных температурных колебаний. Данную продукцию можно определить по специально маркировке.

Производители используют ряд разрешительных символов, обозначающих способность изделий сочетаться с теплым полом. Рядом с маркировкой обычно указывают рекомендуемую температуру нагревания – чаще можно встретить параметры +27-28ºС

Требования к продукции для пленочных полов более мягкие, а между изделиями для электрических и водяных полов существует большая разница, и одни ни в коем случае нельзя заменять другими.

Обратите внимание на КТС – коэффициент теплового сопротивления. Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт

При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме

Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт. При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме.

С параметрами КТС напрямую связаны плотность и толщина панелей. Оптимальная толщина, не позволяющая ламинату перегреваться и деформироваться – 1 см

Важен и такой показатель, как класс, характеризующий панели по степени истирания и износостойкости. Более прочными считаются изделия 32 или 33 класса. Однако при выборе стоит отталкиваться не от значения класса, а от нужной маркировки, так как символ «для теплого пола» уже сам по себе обозначает высокий класс.

Также не забываем про способ соединения. В продаже можно встретить 2 варианта – клеевой и замковый. Клеевой следует исключить, так как полностью стабильное полотно быстро деформируется при нагревании. Лучший вариант – плавающий тип укладки с замковым соединением типа Click.

Замковое соединение Click при защелкивании создает более прочное покрытие, которое не поддается деформации даже при некотором перегреве и не требует при укладке идеально ровной основы

Подложка также должна соответствовать теплому полу, то есть легко пропускать тепло. Этому способствует небольшая толщина – от 1,5 мм до 3 мм, подходящий материал (например, экструдированный полистирол) и перфорация.

Аморфный металлический теплый пол

Такая конструкция состоит из аморфных металлических сплавов, обладающих наиболее подходящими характеристиками для использования их в качестве основы теплых полов.
Основные характеристики аморфной металлической ленты:
— высокий КПД (коэффициент полезного действия) потребления электроэнергии (дешевое тепло);
— высокая влагоустойчивость;
— высокая коррозийная стойкость;
— высокая прочность;
— высокая гибкость;
— высокая теплопроводность;
— электромагнитная безопасность и др.

Данные характеристики делают систему отопления универсальной, т.е. ее можно устанавливать под любое напольное покрытие в т.ч. и под ламинат.

На картинке ниже приведены примеры слоев при разных способах укладки на основе аморфной ленты.

Инновационная технология производства придает таким отопительным устройствам ряд преимуществ.

Преимущества систем на основе аморфной металлической ленты:

— равномерный прогрев пола;
— нет электромагнитного излучения;
— простая и легкая установка;
— укладывается под любое напольное покрытие;
— высокая энергоэффективность – отличное соотношение потребления электроэнергии и преобразования ее в тепло без лишних затрат;
— устанавливается в деревянных домах и под тяжелой мебелью;
— высокий класс защиты;
— срок гарантии 15-25 лет (в зависимости от производителя).
