Укладка водяного теплого пола: Алгоритм +Видео от опытных мастеров

Подготовительный этап

Теплый пол может функционировать, как в качестве вспомогательной системы в дополнение к радиаторному или воздушному отоплению, так и являться основным источником тепла в помещениях

Важно правильно спроектировать систему с учетом размеров и теплового расчета помещений, гидравлического сопротивления труб и других нюансов

При подготовке чертежей определяется тип раскладки труб и шаг их монтажа. Спиральная раскладка (улитка) выполняется от края к центру с двойным шагом, а затем обратно в промежутки между уже уложенными трубами. В результате трубы, по которым поступает нагретый теплоноситель, чередуются с «обраткой», создавая равномерный нагрев пола.

Укладку змейкой выполнить проще, но начинать ее надо от наиболее холодной (внешней) стены, так как к концу змейки температура теплоносителя успевает понизиться. Если коллекторный шкаф расположен далеко от внешней стены, часть подающей трубы, ведущей к началу змейки, рекомендуется теплоизолировать. Теплоизоляция также необходима участкам труб, проходящим через стены.

Деревянное основание

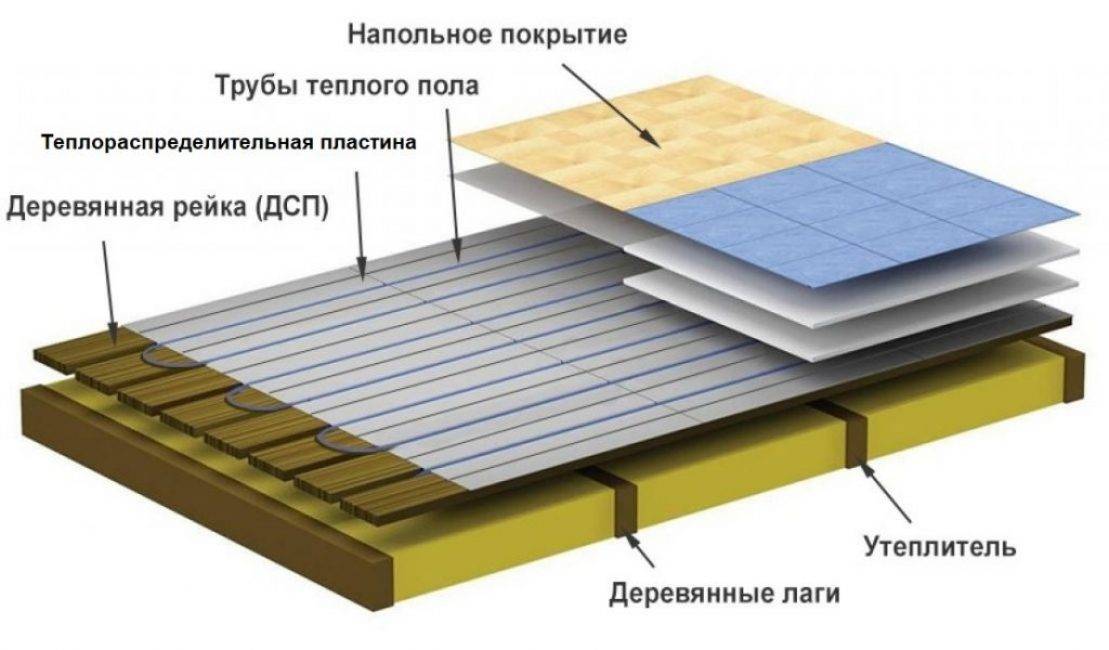

Пирог теплого пола на деревянном основании

Бетонную стяжку на пол с деревянным основанием укладывать не рекомендуется из-за критичных  нагрузок на конструкции. Использование металлических рассеивающих пластин с каналами (или их кустарная замена плотной фольгой, уложенной поверх направляющих реек) позволяет сделать пирог максимально легким.

Его состав включает:

• пароизоляцию по лагам
• плитный или рулонный утеплитель между лаг
• гидроизоляцию
• реечное основание
• рассеивающие пластины с каналами
• водяной контур
• слой пароизоляции
• финишное покрытие из паркетной доски или ламината либо настил из фанеры, ДСП или иного листового материала под укладку финишного покрытия

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

1. Теплый пол под бетонной стяжкой, смотрите схему ниже.
2. Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
3. Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно осуществить при помощи нескольких методов:

• При помощи полистирольной системы,
• При помощи бетонной системы,
• При помощи модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом установки водяного теплого пола считается бетонный вариант, в то время как алюминиевые пластины или полистирольные плиты рекомендуется применять только в жилых помещениях или в тех, где присутствуют ограничения по высоте пола.

Составные части теплого водяного пола

Схема укладки водяного пола

Двумя наиболее распространенными схемами укладки теплого водяного пола являются спираль (улитка) и змейка (зигзаг). Основное преимущество «змейки» заключается в быстрых сроках и простоте монтажа системы, а «спираль» позволяет обеспечить наиболее качественный прогрев помещения. Последний вариант схемы идеально подойдет в тех случаях, когда необходим интенсивный прогрев сильно промерзающих зон (к примеру, расположенных рядом с окнами).

Схемы укладки водяного пола

Этапы укладки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо уложить теплоизоляцию. После этого по периметру помещения укладывают демпферную ленту и расстилают полиэтиленовую пленку. Затем требуется укладка арматурной сетки, которая необходима для надежного крепления труб и дальнейший их монтаж.

Уложенная арматурная сетка поверх пенопласта

Трубы крепятся к арматурной сетке при помощи пластиковых хомутиков. Компенсационные швы необходимо дополнительно защитить, используя гофрированную трубу (которая требуется для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой арматурной сетки, расположенной поверх труб.

Трубопровод закреплен на арматурной сетке пластиковыми хомутами

Основная схема укладки теплого пола водяного – укладка в виде змейки или спирали, при которых на 1 кв.м. потребуется порядка 5 метров трубы. Если требуется прогрев помещения с большой площадью, необходимо использовать несколько петель.

Благодаря своевременно проведенной проверке можно заблаговременно выявить различные повреждения труб или недоработки по их установке, если таковые имеются. Гидравлические испытания проводятся, как правило, в течение 24 часов (как минимум) под давлением в 3-4 бар.

Опрессовка — гидравлические испытания системы теплого водяного пола

После этого смонтированную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться выше труб не выше, чем на 15см, но и не ниже, чем на 3см.

Следующий шаг укладки водяного теплого пола заключается в том, что необходимо постепенно повышать его температуру. Как правило, уже на третьи сутки теплый пол приобретает наиболее комфортный для проживания  температурный режим.

Выбор напольного покрытия для укладки на теплый пол

Схема укладки теплого водяного пола подразумевает использование по окончанию монтажных работ финишного напольного покрытия, качество и фактура которого в значительной степени определяют комфортность пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, которая обладает высокими показателями устойчивости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации, возникающей в результате резких температурных перепадов.

Укладка водяного теплого пола, видео о котором содержит более подробную информацию об основных этапах работы, позволяет в качестве напольного покрытия использовать не только керамическую плитку, но и другие покрытия. В этом случае лучше всего отдать предпочтение ламинату, который намного удобнее в использовании, чем другие материалы

Единственное, что стоит принять во внимание при выборе этого материала – это то, что для теплых полов следует использовать специальные марки ламината, которые обладают хорошей устойчивостью к воздействию температурных перепадов

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованного отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола

При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Расчет длины и сечения трубы

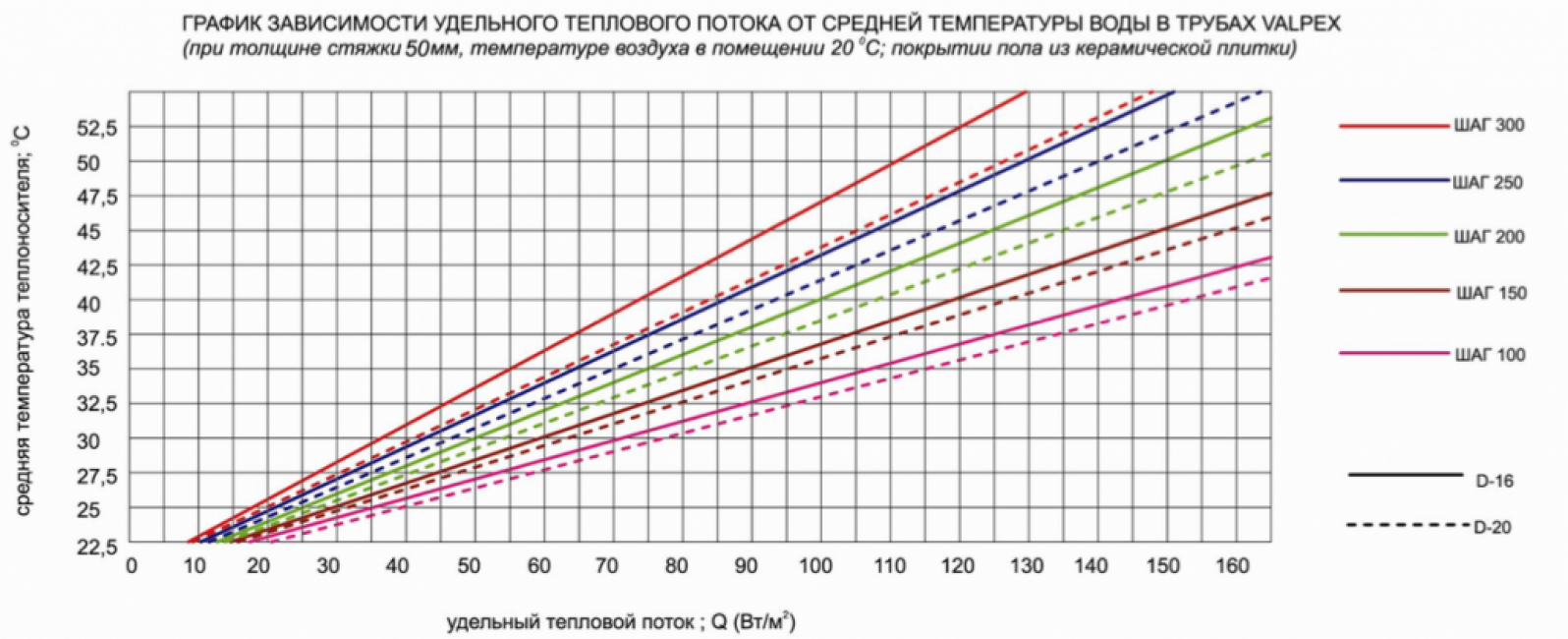

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

• контур монтируют с отступом в 20 см от стен
• в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
• максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
• в больших помещениях монтируют два или более контуров
• разница между длиной контуров не должна превышать 15 м
• шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Особенности практического монтажа

Укладка труб для теплого водяного пола «мокрым» и «сухим» способом во многом похожи. Различия в основном касаются обустройства чернового и декоративного покрытий системы трубных коммуникаций. Итак, для укладки контуров можно использовать:

Бетонную стяжку.

Она является одной из самых распространенных и эффективных по КПД вариантов инсталляции контуров ТП. Её монолитная цементно-песчаная плита заливается общей толщиной 60-70 мм, но не менее 3 см над верхними поверхностями труб. Одними из главных её недостатков являются наибольший подъем уровня пола, а также работа по «мокрым» технологиям.

Пазы, вырезанные в пенополистироле.

Для устройства основы обычно применяется экструдированный пенополистирол, но может использоваться и обычный плотный пенопласт. В паз вкладываются специальные алюминиевые пластины, равномерно распределяющие тепло по площади, затем, трубы. Сверху можно укладывать любые дощатые напольные покрытия, типа ламината или паркетной доски, подходящие согласно рекомендациям производителя для теплых водяных полов.

Деревянную основу.

Технология монтажа аналогична предыдущему методу. Пазы выбираются в древесине (доске чернового пола) либо формируются из набиваемых плашек, полос фанеры, OSB.  После инсталляции контуров над ними сверху размещаются листы фанеры, фиксируемые саморезами к черновой конструкции. По фанере можно раскладывать выбранные щитовые, штучные или рулонные декоративные напольные покрытия. Ниже показан пример бюджетного варианта водяного теплого пола, где функции алюминиевых пластин выполняет фольга.

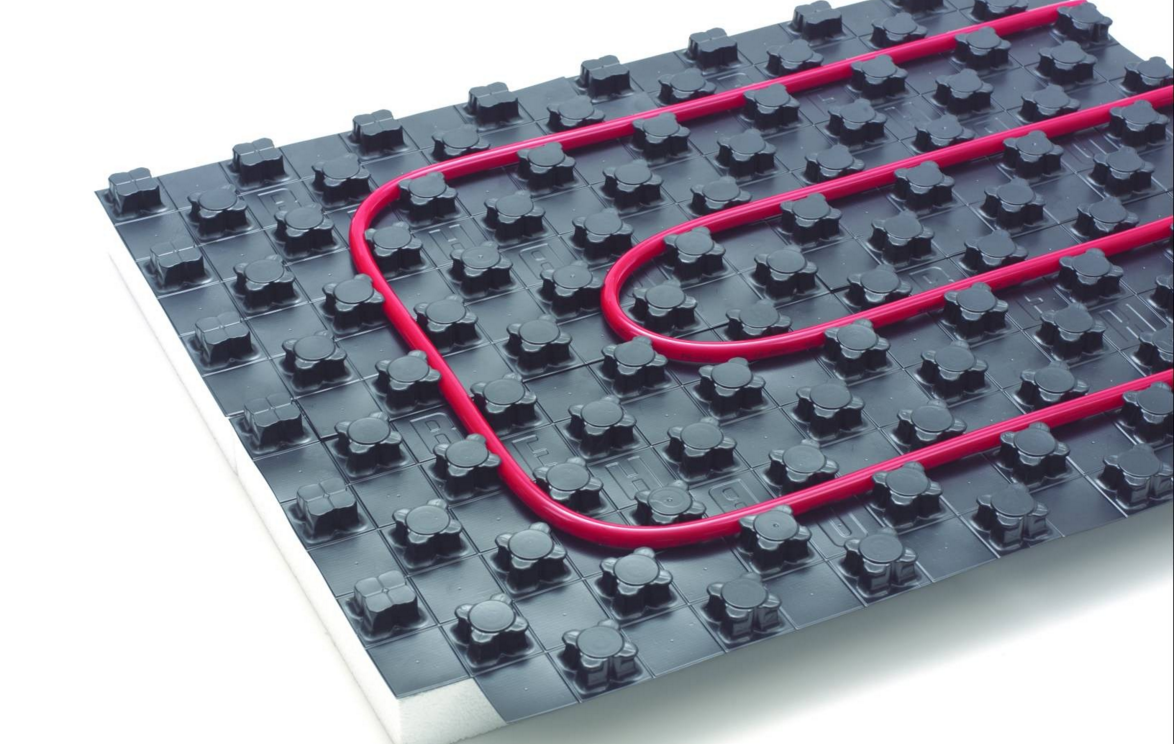

Подложку из профилированных мат

Они уже упоминались в подпункте «Теплоизоляция». Укладка водяного теплого пола по ним не занимает много времени. Далее уже можно использовать как «мокрую», так и «сухую» технологию накрытия труб.

Способы укладки

К наиболее распространенным способам укладки теплого пола относятся:

• со стяжкой;
• с лагами (когда трубы системы укладываются поверх деревянных лаг);
• настильный метод (с применением специальных пластин).

Методы укладки пола

Каждый из вариантов по-своему эффективен, но чтобы выбрать самый оптимальный метод укладки, необходимо детальнее ознакомиться с принципами их выполнения.

Со стяжкой

Для выполнения укладки теплого пола при помощи стяжки необходимо подготовить некоторые материалы. К ним относятся:

Теплый водяной пол со стяжкой

• труба, выполненная из полимера или пластика;
• крепежные элементы;
• насос для обеспечения циркуляции воды в системе;
• специальные фитинги и вентили;
• коллектор для теплого пола.

Толщина стяжки для водяного теплого пола

Готовая система после сборки заливается слоем цементного раствора. Поверхность стяжки, как и ее структура, должна быть без каких-либо пустот или дефектов. В противном случае это может привести к деформации отдельных деталей системы. После высыхания стяжки укладывается плитка.

Укладка раствора

С лагами

Используют такой метод преимущественно в домах, выполненных из дерева. В ходе работы между лагами укладывается полистирол или минеральная вата. Процесс укладки может выполняться двумя способами – модульным или реечным. В первом случае используются большие модули из ДСП, в которых проделаны специальные каналы для труб. При выборе реечного способа монтаж труб и пластинок выполняется между реек, изготовленных из ДСП.

Теплый водяной пол с лагами

Для фиксации используются небольшие алюминиевые пластинки со специальными пазами для фиксации. Как только система будет установлена, поверх нее необходимо уложить листы из гипсоволокна. Только после этого можно приступать к укладке кафельной плитки.

Как сделать теплый пол на деревянном полу

Настильный метод

Заключается в применении полистироловых плит со специальными пазами для установки труб системы подогрева. К преимуществам настильного метода стоит отнести простоту монтажа. Применяется настильный способ при определенных условиях, например, при низком потолке в помещении, а также при невозможности выполнить стяжку (по техническим причинам). Также настильный метод используется при недостаточной прочности перекрытий.

Настильный метод монтажа теплого пола

Поверх плит из полистирола, как правило, укладывается ламинат или паркет. Если говорить о кафельной плитке, то для нее укладки нужен влагостойкий материал, например, листы из гипсоволокна (прочного влагоустойчивого строительного материала, который успешно заменил гипсокартон).

Виды настильной системы водяного теплого пола

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

1. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

1. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки

1. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
