Водяной теплый пол под ламинат без стяжки

Особенности тёплых полов без стяжки для плитки и ламината

Здесь важно выбирать разновидность ламината, которая сама по себе допускает применение водяных тёплых полов. С этими помогут официальные инструкции от производителя

Если значок есть – значит, технология поддерживается. Только стяжку надо сделать более тонкой, чтобы ни один из составных элементов не оказался повреждённым. Ламинат в этом случае прослужит дольше.

Важно выбирать разновидность ламината, которая сама по себе допускает применение водяных тёплых полов.

В случае с плиткой действуют стандартные правила, описанные выше. Главное – использовать при монтаже ГВЛ или другой материал с повышенной влагостойкостью. Только после него идёт уже сама плитка. Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить. Лёгкий плиточный материал не способствует этому.

Основание должно быть идеально ровным, иначе требования производителя становится невозможным выполнить.

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».

Трубная разводка внутри перекрытий практикуется по сей день

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги

Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.

К чему приводит экономия на утеплителе

Для примера возьмем помещение площадью 50 квадратных метров.

Обычно используют пенополистирол с бобышками, стоимость 1 кв. метра в среднем 600 рублей, толщина – 2 см. В большинстве случаев данной толщины недостаточно для утепления, за исключением южных регионов. Дополнительное утепление до 4 см обойдется еще в 150 рублей на каждый квадратный метр. Итоговая сумма составит 7 500 рублей. Об экономии на эту сумму и идет речь при выборе утеплителя. Хозяин дома стремится сократить расходы и часто выбирает самый дешевый вариант – подложку для теплого пола, вместо самого утеплителя. В конечном итоге, экономный владелец дома отапливает улицу и тратит еще больше средств для поддержания комфортной температуры в помещении.

Расчет стоимости водяных теплых полов

Перед нами два помещения:

1. первое с нормальным, качественным утеплителем необходимой толщины;
2. второе – с подложкой для теплого пола под утеплитель и «экономным» хозяином.

В первом доме, с утеплителем в 4 см, тепловой поток в помещение превышает тепловой поток вниз в три раза. Все тепло, за которое платит хозяин дома, используется для обогрева помещения, а не улицы! В доме «экономного» хозяина тепловой поток вверх (в помещение, которое нужно обогреть) практически равен тепловому потоку вниз (на улицу, в никуда). Сорок ватт с квадратного метра улетает «в трубу».

• На 1 квадратном метре с подложкой для теплого пола мы теряем 40 Вт, на 50 квадратных метрах – 2000 Вт.
• 1 кубический метр природного газа дает 10 кВт тепловой мощности и стоит 4,5 рубля (цена зависит от региона, от 4 до 8 рублей).
• 10 00 Вт/2000Вт = 5 часов – на столько хватает 1 кубометра природного газа на потери тепла.
• Котел работает в среднем 12 часов в сутки. 12/5=2.4 кубометра газа тратиться в сутки на отопление улицы.
• 2.4 (кубометра) х4.5 (рубля)х30(дней)х7(месяцев отопительного периода) = 2 268 рублей в год.

За утеплитель заплатили 7500 рублей/ 2268 рублей = 3, 3 года – период окупаемости утеплителя. При использовании подложки для теплого пола тепловые потери увеличатся! Данные материалы не являются утеплителями!

При использовании утеплительных материалов с недостаточной для полноценной теплоизоляции толщиной или при использовании фольгоизола, изолина (они же подложка для теплого пола) хозяин дома теряет много тепла в нижнем направлении. Это или неразумная экономия, или серьезное заблуждение собственника жилья. Потери тепла в этом случае сопоставимы с тепловым потоком, поступающим в помещение. Использование качественного утеплителя необходимой толщина окупается в среднем за 3-3,5 года эксплуатации теплого пола, при использовании в качестве источника энергии природного газа. Природный газ при этом является самым дешевым источником энергии. Если говорить о других источниках, то утеплитель может окупиться за 1 отопительный период (т.е. за 7 месяцев).

Какую подложку выбрать под ламинат?

Ламинат рекомендуется класть на подложку. Подложка должна хорошо проводить тепло, быть толщиной 1,5-3 мм и обладать средней плотностью, такой, как у специальной подложки с перфорацией.

Основные функции подложки:

• Подложка убирает стук и скрипы, появляющиеся при ходьбе.
• Делает пол теплее. Подложка обладает теплопроводной функцией, при покупке подложки нужно учитывать ее показатели, чтобы тепло не уходило под пол. Суммарный КТС (коэффициент теплового сопротивления) состоит из показателей коэффициента ламината и подложки, он должен быть не более 0,15 м2 К/Вт
• При укладывании пластин ламината подложка выравнивает поверхность пола, так как способна сжиматься и растягиваться в нужных местах. Она амортизирует внешнее давление, учитывая то, что в местах крепления пластины ламината могут немного двигаться.
• При помощи 3-миллиметрового полиэтилена можно снизить гулкость ламината от 15 до 17 Дб, при помощи войлока и полистирола – на 20 Дб.
• Подложка обеспечивает влагоизоляцию с помощью специальной пленки из поливинилхлорида, полиизобутилена или полиэтилена толщиной 200 мкм. В современных моделях эти материалы включены в структуру ламината, иногда их покупают отдельно.

Виды подложки

Для жилых помещений подходят подложки таких видов:

• Полиэтиленовые (дешевые, применяют, если пол ровный).
• Пенополистирольные (с высокой теплоизоляцией, влагоустойчивостью, невосприимчивостью к температурным колебаниям и механическим нагрузкам).
• Пробковые (не плесневеет, не сминается, хорошо сохраняет тепло и поглощает шум). Однако имеют высокую цену и может пропускать влагу, если не положить под нее полиэтиленовую пленку.
• Битумно-пробковые и комбинированные подложки, состоящие из нескольких материалов, обладают хорошими характеристиками, но есть недостаток — пожароопасность, поэтому в жилых домах применяются редко.

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» – наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

Способы укладки водяного контура для теплого пола

После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.

Особенности укладки теплого пола под плитку

Большинство людей на кухне, в ванной и в коридоре, в виду практичности, в качестве напольного покрытия используют керамическую плитку. Это действительно очень удобно, этот материал прост в уходе, достаточно долговечен и надежен. Однако есть один неприятный момент – зимой хочется, чтобы все было теплым, а вот когда после принятия горячей ванны приходится становиться ногами на холодную плитку, мало кому это доставляет удовольствие. Поэтому верное решение – установить теплый водяной пол под плитку. Тем самым вы сможете сэкономить деньги из своего семейного бюджета на отоплении, и к тому же, все помещение будет при этом равномерно прогреваться.

Как выбрать ламинат для водяного пола

Какой ламинат для тёплого водяного пола выбрать? Если твердо решено использовать именно это покрытие, тогда следует обратить внимание на следующие характеристики:

• Экологичность – любой ламинат вреден для здоровья в случае его нагрева свыше 30°С. В этот момент начинают испаряться формальдегиды, являющиеся токсичными для организма. Подбор ламината основывают на процентном соотношении формальдегида в составе покрытия.

Маркировка ламината – оптимальным решением будет выбор 32-33 класса, с толщиной от 8 до 10 мм. Ламинат является отличным теплоизоляционным материалом. Чтобы полы смогли прогреть его, потребуется также выбрать подложку с хорошей теплопроводностью.

Дополнительная защита – влагостойкий ламинат вскрывают специальным лаком. Защитный слой не только препятствует воздействию влаги, но и уменьшает интенсивность испарений в случае перегрева покрытия.

Вид замка – все производители используют системы типа Click или Lock.

1. Возможность монтажа ламината с замком типа Click более широкая, так как обеспечивает прочность соединения и возможность укладки материала на относительно неровных покрытиях с перепадами до 3 мм на 1 м².

Системы Lock имеют несколько другое конструктивное решение. Поэтому укладываются на исключительно ровное основание. Пробковая подложка при этой разновидности ламината исключается.

Подложка – накрывать ламинатом можно только материал, имеющий хорошую теплопроводность. Оптимальным будет применение перфорированной подложки. Но ее эксплуатация возможна только при условии качественно выровненной поверхности.

Породы натурального деревянного паркета, подходящие для водяного теплого пола, приклеивают непосредственно к основанию бетонного пола. Использование подложки не предусмотрено.

Водяной пол под ламинат

В данной статье мы расскажем, как правильно провести эту процедуру самостоятельно и рассмотрим преимущества использования водяного покрытия.

Особенности укладки под ламинат

Укладка водяного пола под ламинат имеет свои недостатки. Это связано с определенными свойствами материала:

1. Деформация. Дело в том, что ламинат может деформироваться из-за смены температуры. Во избежание этого необходимо выбирать соответствующее покрытие. Так, для водяного пола нужен влагоустойчивый и защищенный от механического воздействия ламинат. Марка покрытия не должна быть меньше 32-х, а тепловое сопротивление не должно превышать показатель 0,15 м² K/Вт. Таким образом, вы обеспечите высокий срок эксплуатации покрытия.

Таким образом, водяные теплые полы под ламинат являются допустимым решением, однако понадобится выбрать качественный материал и соблюдать определенные правила во время работы и эксплуатации.

Учитывайте, что в инструкциях указано, для какого типа нагрева можно использовать ламинат. Для водяного пола нельзя применять покрытие, разработанное для электрического подогрева.

Эффективность нагревания водяного пола

Использовать ламинат для поддержания температуры в помещении – не самый хороший выбор. В случае ошибки при покупке покрытия вы рискуете не только значительно уменьшить срок эксплуатации, но и нанести вред своему здоровью. Но если все-таки решено использовать ламинат, понадобится соблюдать определенные правила во время работы.

В целом, водяной теплый пол под ламинат способен обеспечить приемлемое отопление всего помещения. Покрытие довольно быстро нагревается и неплохо удерживает температуру. При этом толщина пола небольшая, особенно в сравнении с плиткой.

К тому же при желании вы без труда сможете установить паркетную доску или массив. Средней температуры нагрева около 28 °C будет вполне достаточно для поддержания комфорта в комнате.

Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

Оборудование теплого пола под ламинатом не прощает ошибок, поэтому к установке необходимо относиться крайне серьезно.

Схема установки теплого пола выглядит следующим образом.

Чем заливать водяной пол

Для укладки ламината необходима идеально ровная поверхность.

Способов выравнивания существует достаточно много, однако не все они подходят для теплого пола.

Возможной причиной скрипа во время ходьбы может быть неправильно выровненное основание перед установкой покрытия.

При выборе смеси для заливки поверхности необходимо учитывать следующие нюансы:

1. Тепловая нагрузка. Цементная смесь во время резкой смены температурного режима может растрескаться и прийти в негодность. Так что для стяжки понадобится использовать специальные добавки – пластификаторы.
2. Ровное покрытие. Ламинат крайне требователен к поверхности. Многие новички пытаются выровнять основание с помощью клеевых растворов для плитки. Но этот слой со временем отстает от стяжки, что значительно уменьшает срок эксплуатации покрытия.
3. Теплопроводность. Для приемлемого обогрева помещения цементный раствор должен иметь повышенный показатель теплопроводности. Этот фактор довольно сильно влияет на эффективность применения ламината или паркета.

Все эти нюансы объясняют, почему зачастую рекомендуют использовать уже готовые смеси для укладки ламината. Ведь изготовить такой раствор своими руками, чтобы он соответствовал всем заявленным техническим характеристикам, практически невозможно.

Возможные ошибки при монтаже

Как видите, теплый пол под ламинат на бетонный пол – хоть и не лучшее решение, однако вполне оправданное. Если придерживаться рекомендаций и правил, вы создадите качественное покрытие, которое прослужит долгое время.

Полистирольная система водяного пола

Сухая стяжка водяного теплого пола из полистирола укладывается на любое ровное основание. В качестве финишной отделки можно использовать любой материал. Полистирольные плиты нужной толщины, в которых канавки под трубы расположены с нужным вам шагом, укладываются на черновой пол или старое покрытие. Затем поверх размещаются металлические пластины, в них закрепляются трубы. Если сверху будет твердое покрытие (ламинат, половая доска, паркет) достаточно поверх настелить слой гидроизоляции (в простейшем варианте полиэтиленовая пленка). Для мягких напольных покрытий понадобится жесткое основание — ГВЛ или ДСП.

Полистирольная система может иметь основание толщиной от 15 мм до 70 мм

Поэтапное проведение монтажа теплого пола без стяжки с сетчатыми матами

Применение теплого пола без стяжки значительно сокращает время на монтаж и проектирование кабеля. Хотя затруднения у пользователей возникают по поводу прокладки труб и штробления стен при монтаже независимой линии электропроводки. Итак, выполняемые операции:

Проверяем комплектацию, в которую обязательно должен ходить терморегулятор с термодатчиком.
Штробим гнездо на стене после разметки для штампа и подрозетника.
Размечаем разметку для штроба на полу в длину 600 ÷ 800 мм от угла и сечением 20 × 20 мм. Для чего нарезаем болгаркой щели. Если стены – бетонные, то выбираем перфоратором.
Сверлим горизонтальную и вертикальную штробы, чтобы смыкались в одной точке.
Вычищаем полученную штробу от мусора, грунтуем.
Укладываем гофро-трубку с термодатчиком.
Размещаем трубку в горизонтальной трубе, фиксируем, устанавливаем заглушки.
Укладываем вертикальную штробу с радиусом поворота до 15 мм во избежание заломов. Итак, чтобы штроба доходила до места монтажа терморегулятора.
Заклеиваем горизонтальную штробу плиточным клея и вплоть до уровня пола.
Раскладываем маты согласно ранее составленной схеме так, чтобы нигде не пересекались и оставалось расстояние в 50 мм между соседними параллельными полосами.
Укладываем первую полосу так, чтобы термодатчик по ширине и длине оказался в центре петли кабеля. Если необходимо, то видоизменяем направление укладки, не задевая сам кабель. Аккуратно разрезаем стекловолоконную сетку.
Придаем мату нужное направление. Продолжаем укладывать дальше.
Если основа у сетки – самоклеющаяся, то достаточно ее разгладить и прижать к грунтованному полу для временной фиксации

При монтаже обычного мата важно точечно фиксировать сетку и кабель пистолетом, заполненным силиконовым термоклеем.
Если кабель плотно прикреплен эластичной лентой, то дополнительно к каждому концу и началу можно подсоединить фиксаторы. Они должны поставляться в комплекте к сетке.
Фиксируем сам мат к эластичным полосам на зацепах и растягиваем в заданном направлении.
Производим контрольные замеры уложенной теплой системы обогрева

Делает пробный запуск.
Отключаем вновь, переходим к укладке керамической плитки.

Инфракрасные теплые полы

Это наиболее простая система из всех доступных. Ее легко обустроить. Нагревательный элемент представляет собой пленку. Поставляется теплый пол в рулонах шириной 0,5 м. Инфракрасные системы можно без каких-либо опасений применять с любыми типами финишных покрытий. Если в квартире будет ламинат, специалисты рекомендует именно ИК-пол. Начать укладку напольного покрытия можно сразу же после того, как завершится процесс монтажа теплого пола. Инфракрасный подогрев более экономичен, отличается простым устройством и его монтаж более дешевый. Устанавливать пленку можно как и в стяжку, так и обойтись без нее.

Среди недостатков – запрет на использование пленочного пола под мебелью. Нагревательный элемент будет перегреваться. Этих проблем нет у перфорированной пленки, но ее цена значительно выше обычной.

Преимущества и недостатки ИК-полов

Выбирают такие решения из-за очень высокой скорости нагревания в отличии от других систем. Также считается, что для ламината такой пол является более щадящим. Инфракрасные нагреватели гораздо более экономичны, чем электричка или водяной теплоноситель. Экономное потребление электроэнергии, быстрый прогрев, стойкость к механическим повреждениям – это все то, за что выбирают данный тип систем обогрева полов.

Работы по монтажу такого пола займут максимум 2 часа в зависимости от размера помещения. Нет необходимости делать стяжку, клеить пленку или выполнять еще что-нибудь дополнительно. Установка возможна без специальных навыков. Пол готов к работе уже после того, как его уложили. Срок службы системы – более 50 лет.

Инфракрасный теплый пол стоит значительно дороже водяных или электрических систем, но он гораздо более экономичен и окупит себя уже через 2 года.

Конструкции систем обогрева

Теплые водяные полы без стяжки предполагают монтаж магистрали на основание из:

• полистирола – это плиты со стандартным размером 05,х1,5 м, на которых имеются особые крепления для фиксации разводки труб. Для креления плит предусмотрено замковое соединение.
• дерева – это специальные модули с готовыми трубными каналами, размер которых должен соответствовать шагу укладки трассы. Модули изготавливают из ДСП и ОСП.

Трубы, используемые в конструкции системы могут быть выполнены из меди, полипропилена либо полиэтилена. Последние – самые востребованные. С этим материалом легко работать, к тому же он обладает хорошими эксплуатационными и техническими характеристиками: устойчивость к агрессивной среде, длительный эксплуатационный срок, приемлемая цена на полную систему теплого пола.

Важно
Трубы обычно поставляются в смотанных бухтах. В процессе их укладки петли крайне нежелательно снимать и растягивать

Нужно взять бухту целиком и потихоньку разматывать. В противном случае, произойдет залом трубы, а счалка – крайне нежелательна.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

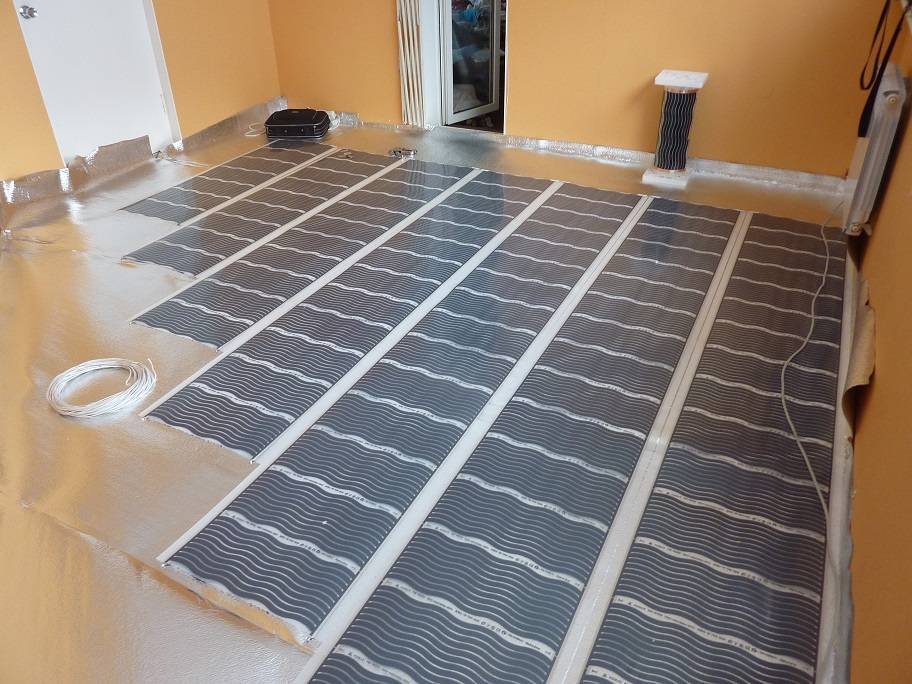

Установка инфракрасного теплого пола своими руками

Для укладки инфракрасной пленки, необходимо ровное и чистое основание, допускается изменение плоскостности поверхности не более 3 мм. После подготовки поверхности, укладывают слой гидроизоляции и теплоизоляции, которая не даст теплу уходить вниз, поэтому оно все будет направляться в помещение. При укладке теплоизоляции, металлизированная сторона обращается в сторону комнаты.

Составляют схему укладки и выбирают место для установки терморегулятора, обычно его размещают на высоте 15-20 см от пола. Во время составления схемы, необходимо знать размещение мебели, так как под ней пленку не укладывают.

Первый ряд пленки укладывают на расстоянии 10-40 см от стены, если это будет основной обогрев, то обогреваемая поверхность пола должна составлять не меньше 70%, а если дополнительный, то хватит и 40%.

В соответствии со схемой, на теплоизоляцию раскладывают инфракрасную пленку, при этом медные контакты располагают вниз, по направлению к терморегулятору. При необходимости, пленку можно резать по линиям. Провода при помощи зажимов подключают к медным контактам, места соединения изолируют специальной мастикой. Длина полосы не должна превышать 8 метров.

Термодатчик подключают к нижней части пленки, а терморегулятор подключают после того, как пленка будет уложена по всей комнате. Осталось подключить теплый пол к сети.

После подключения системы обогрева к сети, проводится проверка ее работоспособности: не должно быть искрения, перегревания мест соединения, нагрев должен происходить равномерно. Если все нормально, то греющая поверхность накрывается слоем пленки и можно приступать к укладке ламината.

Расчет энергопотребления

Для инфракрасного пленочного пола максимальная мощность составляет 220 Вт/м2. Чтобы рассчитать потребление энергии, необходимо учитывать полезную площадь пола, то есть ту, под которой находится греющая пленка и значение, выставленное на терморегуляторе.

Размер полезной площади комнаты умножают на мощность инфракрасной пленки и на коэффициент, который выставлен на терморегуляторе. Вы получите количество энергии, которая тратится в течение часа, а зная стоимость электроэнергии, сможете рассчитать, во сколько вам обойдется такой тип обогрева.

Какой ламинат выбрать для водяного напольного обогрева?

Ламинированное напольное покрытие для водяного теплого пола должно соответствовать определенным требованиям:

Ламинат должен быть прочным и устойчивым к высоким температурам (важно заметить, что водяной теплый пол является низкотемпературной системой). Такой материал выдержит различные механические и температурные нагрузки, не будет деформироваться, и щели между панелями не появятся

Почти все марки современного ламинированного покрытия выдерживают это требование. Материал должен обладать высокой теплопроводностью. Он обладает низким коэффициентом теплового сопротивления (КТС), не превышающего значение от 5 до 10 м2 К/Вт. Такая система не перегреется, нижняя часть ламината не будет испытывать большую термическую нагрузку, тепло быстро будет поступать в помещение. Рекомендуется покупать материал, имеющий минимальное содержание формальдегида (класс Е1, Е0 или класса 32-33) – токсичного вещества, способного выделяться из плит при высокой температуре (выше 30 градусов). Выбирайте ламинат с маркировкой H2O. Покрытие должно иметь повышенную водостойкость. Рекомендуется использовать пластины толщиной от 8 мм.

Применение настильной конструкции

Область применения настильной конструкции довольно-таки широка. Но следует помнить о тех возможностях, при которых она может быть реализована. По дизайнерскому решению может не предусматриваться возможность сокращения расстояния от пола до потолка. В таком случае может пострадать и все другие элементы в комнате.

Готовый бетон проблемно доставлять на этажи многоэтажного строения. Следовательно, здесь приходиться рассмотреть другие варианты устройства теплого бетонного пола без заливки стяжки. Даже на месте очень трудно выполнить замес необходимого количества раствора.

Нельзя выполнить бетонную стяжку в таких строениях, как каркасные дома, дома из сруба, а также щитовые. При использовании сухой системы общий вес конструкции снижается почти в 10 раз по сравнению с бетонным раствором. В последнем случае еще и добавляется высота примерно в 5-7 см.

Но в обязательном порядке придется устраивать гидроизоляцию, так как сухой материал очень подвержен воздействию влаги.

Ламинат и кабельный теплый пол: можно ли сочетать эти материалы?

Кабельный теплый пол уже говорит о своем принципе действия – подогрев пола происходит за счет нагрева специального электрокабеля, уложенного по определенной схеме.

Для его монтажа потребуется армирующая сетка или специальная лента, на которую кабель крепится с помощью зажимов.

ПОМНИТЕ! Кабельный теплый пол рекомендуется укладывать в стяжку из бетона толщиной не менее 4 см.

Если планируется укладка теплого кабельного пола без стяжки, то нужно использовать кабельные тепломаты, а класс ламината должен соответствовать 32 или 33.

В тепломатах используется кабель меньшего диаметра, что позволяет перекрыть перепады только подложкой под ламинат без стяжки.

ВАЖНО! Не рекомендуется прокладывать теплый электрический пол под мебелью, так как это будет малоэффективно и может привести к порче имущества. Кабельные маты укладываются по типу ИК теплого пола, только на поворотах полосы разрезаются не полностью, а до кабеля, разворачиваются в обратную сторону и укладываются параллельно предыдущим

Кабельные маты укладываются по типу ИК теплого пола, только на поворотах полосы разрезаются не полностью, а до кабеля, разворачиваются в обратную сторону и укладываются параллельно предыдущим.

В этом варианте понадобится терморегулятор для экономии энергопотребления и предохранения от перегрева.

Подводя итоги можно сказать, что в жилых помещениях можно установить альтернативные системы отопления, которые будут служить дополнительным источником тепла, а иногда и основным. При возможности это позволит стать независимым от централизовано отопления и экономить на обогреве дома.
