Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

О плюсах и минусах «сухих» напольных систем

В заключение хочется отметить достоинства теплого пола без стяжки, способные привлечь владельцев частных деревянных домов:

  1. Конструкция легкая, надежная и одновременно эффективная.
  2. В отличие от замурованных в стяжку греющих контуров, в подобной системе легко обнаружить протечку и устранить ее.
  3. Толщина «пирога», выступающего над верхним срезом лаги – от 20 до 50 мм.
  4. Водяные полы с рассеивающими пластинами из стали либо алюминия не способны накапливать тепло и практически лишены инерционности. Соответственно, они быстро прогревают комнаты и оперативно реагируют на команды автоматики и изменение расхода теплоносителя в петлях.
  5. Быстрота монтажа, связанная с отсутствием «мокрых» процессов и застывания раствора. Как в сжатые сроки устраиваются легкие теплые полы, показано в очередном видеоролике:

Для справки. На различных интернет-ресурсах встречается противоречивая информация о сниженной теплоотдаче настильной системы по сравнению с монолитной. Теоретически это так, но на практике разница невелика, да и провести сравнение довольно сложно.

Единственный недостаток, заставляющий домашних изобретателей мудрить с алюминиевой фольгой, — цена стальных изделий, особенно в комплекте с фигурным пенополистиролом. Обойти этот нюанс можно так: делать теплый пол во всех помещениях поочередно, по факту появления финансовых возможностей. Сначала нужно утеплить перекрытие и поставить гребенку, а потом постепенно монтировать трубную разводку, начиная с помещений, где жильцы пребывают постоянно.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

  • инфракрасные излучатели;
  • греющие электрические кабели;
  • устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

Деревянный настильный теплый пол

Чаще всего такой пол устраивают в деревянных домах. Деревянная система может быть собрана как на основе специальных модулей, так и на реечной основе. Модульный способ укладки подразумевает использование готовых модулей из древесной плиты с пазами для укладки труб. Реечная система выполняется с помощью досок или реек.

Деревянный настильный пол

  1. Деревянные модули можно укладывать прямо на лаги с шагом 600 мм, между лагами необходимо уложить гидроизоляцию и утеплитель. Модули укладывают с промежутком в 20 мм, необходимым для компенсации температурного расширения. Модули сцепляют между собой с помощью стандартного защелкивающегося замка.
  2. Для реечного способа нужен настил чернового пола. Рейки кладут на расстоянии, достаточном для размещения труб на определенном расстоянии в соответствии с выбранным контуром.
  3. При укладке модулей или реек соблюдают заранее выполненный план раскладки.
  4. На подготовленную систему модулей с пазами кладут металлические пластины, а в них – трубы.
  5. Твердые финишные покрытия толщиной не менее 10 мм можно укладывать прямо поверх металлических пластин, уложив на них мягкую подложку для звукоизоляции.
  6. Под укладку плитки или линолеума теплый деревянный пол необходимо подготовить: уложить поверх металлических пластин плиты гипсокартона, фанеры, ДСП, закрепить их, зашпаклевать стыки. Укладку покрытия ведут обычным способом.

Теплый настильный пол, выполненный с использованием полистирольных или деревянных модулей, обеспечивает не только обогрев помещения, но и звукоизоляцию. Срок его службы зависит от качества монтажа и материалов, поэтому не стоит на них экономить.

Также читайте про напольную плитку из натурального камня, а также про укладку плитки на деревянный пол.

Как же сделать теплый пол по деревянному перекрытию?

Как и в любом доме для того, чтобы положить трубы нам необходимо положить на перекрытие материал, который будет отражать тепло наверх. В нашем случае это готовые маты из пенопласта с уже имеющимися ламелями под трубы.

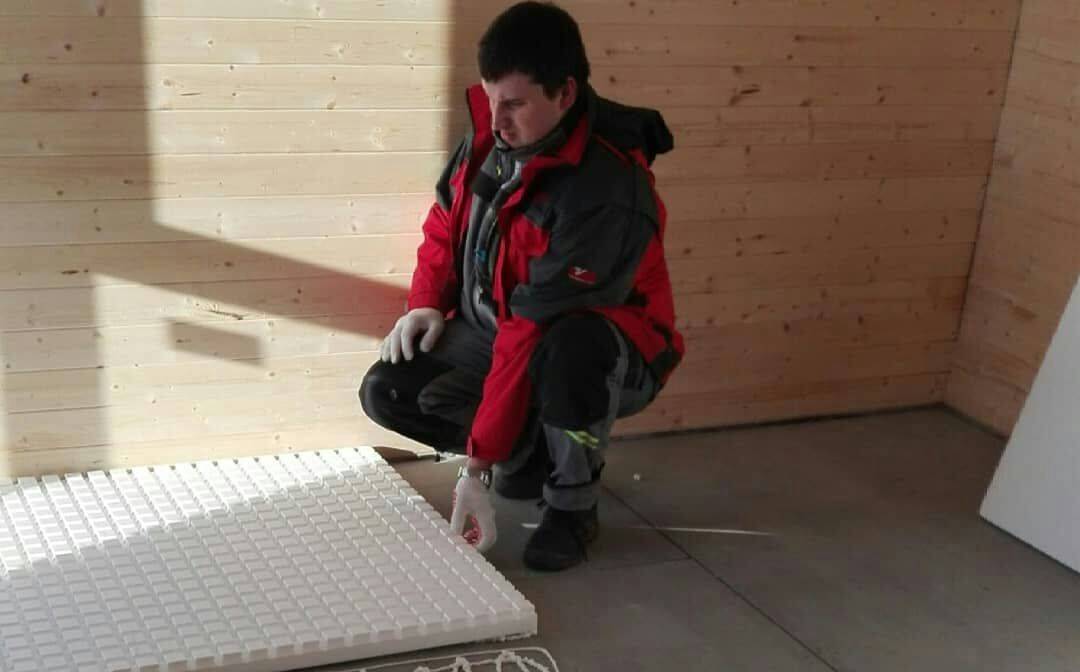

Первое с чего нужно начать – это с укладки этих самых мат на подготовленное основание. Маты можно укладывать на специальный клей или пену. Она очень качественно приклеит пенопласт.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжкиМаты укладываются на клей или пену

Когда маты уложены следующим шагом необходимо будет пройти и разметить ламели, где пойдут трубы

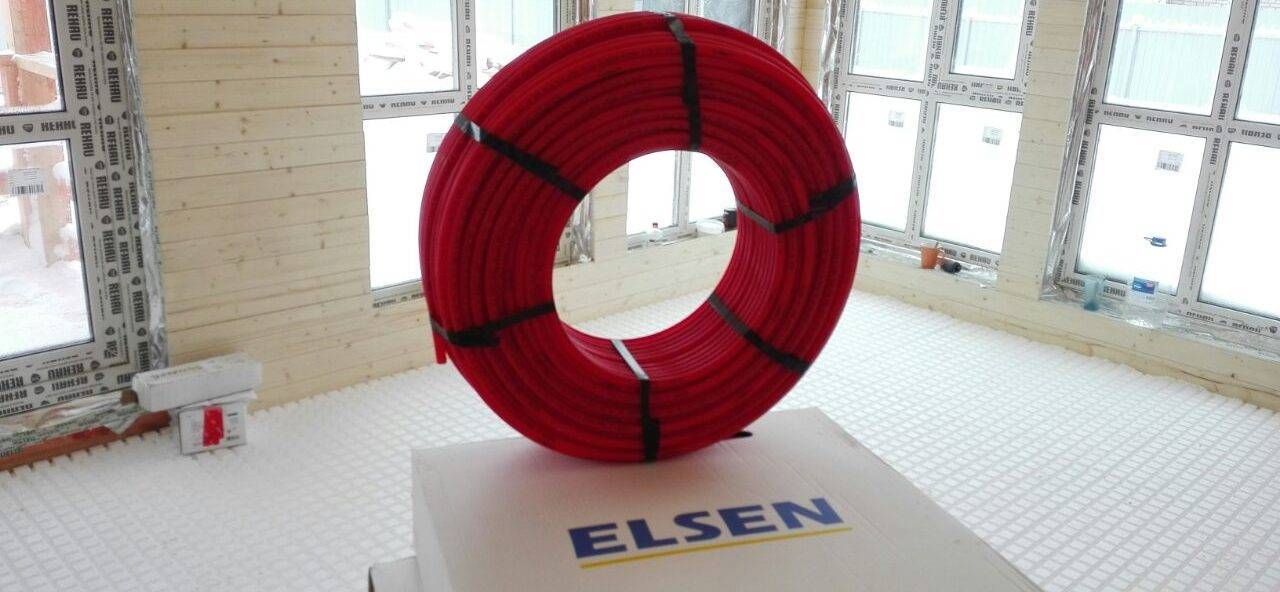

Какие трубы использовать для водяного теплого пола можно почитать (здесь какие трубы рехау лучше применять для ТП). В этой статье все об аналогах трубы рехау

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжкиТруба для теплого пола из сшитого полиэтилена

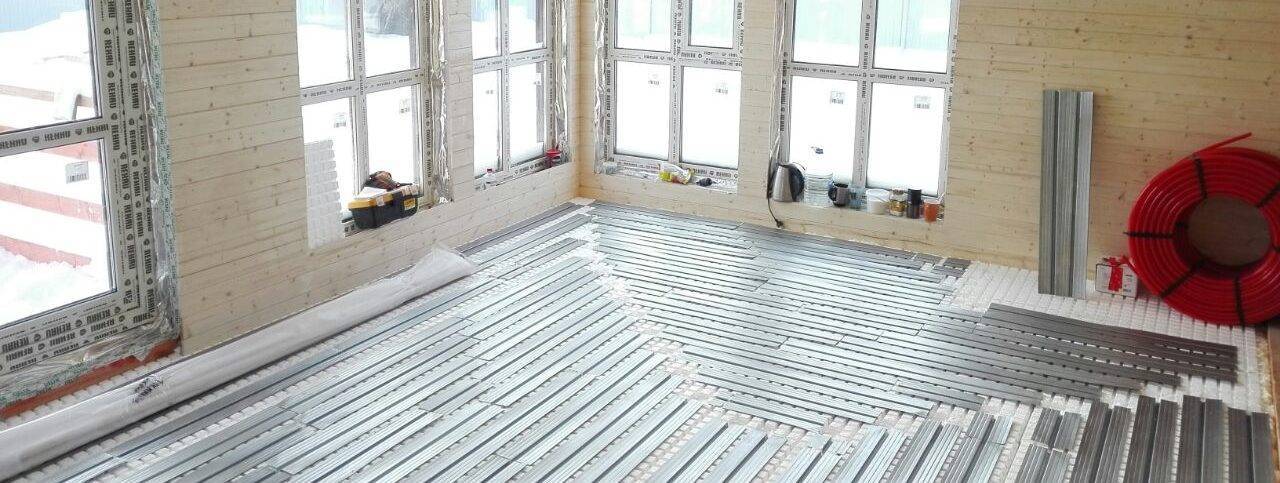

Затем в места, где пройдет труба теплого пола необходимо уложить теплораспределяющие пластины. Применение клея или другого крепежа не требуется, пластины плотно входят в пазы утеплителя и удерживаются там.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжкиУкладка пластин под схему улитка

Это достаточно сложный процесс особенно, когда вы делаете это впервые.

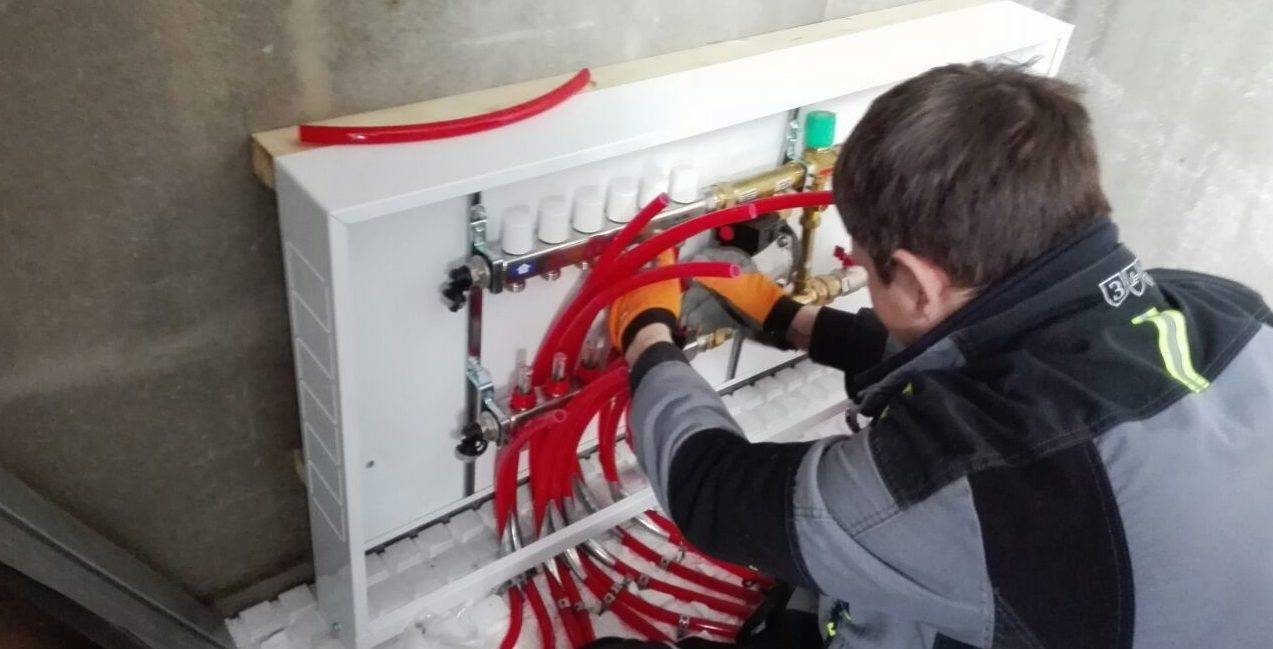

После укладки теплораспределительных пластин необходимо собрать коллектора, подключить к ним смесительные узлы и установить их на место постоянной дислокации.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСборка распределительного коллектора

При размотке труб необходимо начинать и заканчивать её укладку в коллекторе и сразу соединять.

Возможные ошибки при монтаже

Если вы будете выполнять работу такого рода первый раз, то вам может показаться, что такая стяжка очень легко делается и у вас не появится никаких сложностей.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Но, как правило, новички и допускают серьезные промахи, которые приводят к некорректному функционированию теплого пола.

  • Чтобы с вами такого не случилось, заранее нужно выполнить точный расчет контура, причем как до, так и после установки системы. Дополнительно 2-3 раза нужно подсчитать количество всех необходимых материалом, а также допустимую нагрузку в определенных участках помещения.
  • Грамотно сделанный пол не должен разогреваться выше обычный температуры человека. Допустимый максимум для сухой стяжки 40-45 градусов по Цельсию, если нагрев будет выше, то в скором времени это может спровоцировать другие проблемы.
  • Еще одна наиболее вероятная ошибка – монтаж термодатчиков глубоко в сухой стяжке. Практика показывает, что они стабильно раз в 1-2 года выходят из строя, поэтому их лучше расположить выше для оперативной замены в случае необходимости.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Не стоит торопиться, ведь в этом совершенно нет необходимости. Ведь лучше немного подольше заниматься установкой теплого пола, зато потом он прослужит вам долго и без каких либо нареканий.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжкиСухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Мы рекомендуем вам дать постоять системе несколько дней после завершения монтажа, особенно это важно сделать в том случае, если использовался клей и другие материалы, которые требуют некоторого времени для полного схватывания.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Мы будем очень рады, если наша статья кому-нибудь поможет сделать сухой теплый пол в деревянном доме. Желаем вам успехов!

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Расчет длины труб

Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.

Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.

Расход трубы теплого пола в зависимости от шага петли

Шаг, ммРасход трубы на 1 м², м.п.
10010
1506,7
2005
2504
3003,4

Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?

Устанавливается шаг 300 мм. Длина (L) = 20 м2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м.  С использованием  мощных насосов допускается подключение теплого контура водяного пола до 120 м.

Как происходит укладка труб

Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

  • гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
  • по периметру приклеивается лента, компенсирующая расширения во время нагрева;
  • на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
  • плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
  • производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
  • завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Преимущества и недостатки

Если говорить о положительных сторонах систем без стяжки, то следует выделить следующие:

  1. В результате получаются легкие, но надежные и энергоэффективные конструкции.
  2. В случае возникновения протечек, их легко можно обнаружить и устранить, чего нельзя сказать о водяном теплом поле в стяжке.
  3. С помощью такой установки можно сэкономить пространство. Обычно получается пирог толщиной от 2 до 5 см.
  4. Если во время монтажа отопительной системы использовались металлические теплорассеивающие пластинки, то трубы не задерживают тепло. В результате отапливаемые помещения скорее прогреваются. Также такие системы довольно быстро реагируют на команды автоматики.
  5. Водяные полы без стяжки монтируются гораздо менее продолжительное время. Это связано с тем, что не нужно изготавливать раствор, разравнивать его на поверхности, а затем ждать несколько недель, пока он высохнет.

Из недостатков можно отметить только высокую стоимость металлических элементов. Также существует мнение, что теплоотдача таких теплых полов ниже, чем у отопительных систем в стяжке, но это не подтверждено.

Где лучше всего их установить

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Так как тёплые полы стоят немало, и не всем под силу обустроить их во всей квартире, то надо решить — где ставить водяной обогрев вперёд.

В ванной и санузле

Ванная и туалет — основные помещения, где дополнительный обогрев будет как нельзя кстати, так как там присутствует большое количество холодной воды, что приводит к образованию конденсата.

Тёплый пол от центрального отопления защитит от повышенной влажности и образования плесени. Он создаст более комфортную атмосферу во время водных процедур, ведь наступать на тёплую плитку куда приятнее.

Кроме того, если в ванной комнате тепло, то вода при использовании делается менее горячей, а это экономия ресурса.

Коридор

Ещё одно место, где чаще устанавливается пол с обогревом — коридор. Мокрые следы, влажный половик и обувь на таком полу не станет проблемой, они быстро высохнут.

Наличие терморегулятора позволит установить температуру нагрева, которая не отразится отрицательно на кожаной обуви. Плюс — в холодную погоду разуться и встать на тёплую поверхность куда комфортней.

Детская и спальня

Вполне логичным является желание сделать греющий пол в комнате, где на полу играют дети, а также в спальне, ведь вставать из постели и наступать на тёплый пол приятнее.

Но при этом, есть ряд моментов:

  • любой нагревательный прибор «сжигает» кислород, а это в свою очередь отрицательно сказывается на здоровье человека;
  • не все финишные покрытия дают хорошую реакцию на обогрев снизу.

Кроме того, сухой воздух испортит мебель из натурального дерева.

Решаясь на монтаж отопительной системы в квартире от центрального отопления, следует продумать все нюансы, учесть плюсы и минусы, и экономическую оправданность данной системы. А также, во избежание проблем, совет специалистов — действовать с соблюдением всех законных требований.

Видео инструкции

Как подключить участок тёплого пола к радиаторной ветке.

Watch this video on YouTube

Как подключить теплый пол к системе отопления

Watch this video on YouTube

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

ВидОписание

Медные

Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.

RE-X или сшитый полиэтилен

Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.

Металлопластик

Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.

Полипропилен

Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

  1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
  2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
  3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

  • плохая циркуляция воды;
  • эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
  • утечка тепла.

Теплый пол

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Пенополистирольная плита

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Теплораспределительные пластины

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий

При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

Подготовительные действия

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить тёплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают её до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда мастера укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на тёплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть ещё один способ с использованием одной сетки. Её приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции тёплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

Как сэкономить

Стоимость всех элементов водяных теплых полов довольно высокая, и домашние мастера придумали несколько хитростей:

  • можно укладывать отопительные трубы прямо на утеплитель, тогда дорогостоящие изделия с канавками не потребуются;
  • в досках можно самостоятельно сделать пропилы и по их длине приклеить алюминиевую фольгу, в результате получатся распределительные пластинки;
  • фрагменты можно изготовить самостоятельно на металлообрабатывающем станке.

Важно помнить, что попытка сэкономить может привести к нежелательным последствиям. Специалисты рекомендуют приобретать изделия в известных сетях строительных магазинов

Так практически нет риска приобрести некачественную или поддельную продукцию.

Рекомендуемая толщина стяжки пола

Высота правильно залитой стяжки имеет один размер по всему периметру. От неё зависит эффективность работы отопительного устройства и равномерность прогревания пола. Предлагаем узнать оптимальную , минимальную и максимальную толщину стяжки для водяного теплого пола.

Высота стяжки определяется спецификой помещения, в квартирах — от 5 до 8 см, на промышленных объектах — 10 см. При этом, под контуром слой делается минимум 1 см, а над трубами 3 см.

Помимо этого, на правильность определения толщины оказывают влияние такие моменты:

  • при использовании обычного цементно-песчаного состава, минимальная толщина над отопительной системой 5 см;
  • если заливка производится с пластификаторами, толщина её над элементом нагрева может быть меньше 5 см, но не менее 3;
  • при монтаже конструкции с использованием армирующей сетки, допустима толщина 2 — 2,5 см, без неё не менее 3 см.

Что представляет из себя сухой водяной теплый пол в каркасном доме?

В классическом понимании водяной теплый пол укладывается в зависимости от выбранной схемы на утеплитель и заливается сверху цементно-песчаной стяжкой. Стяжка в этом случае играет две роли:

  • Во-первых, она создает поверхность, которая защищает трубы и на которую можно уложить напольное покрытие.
  • Во-вторых, распределяет тепло, которое получает от теплоносителя, циркулирующего по трубам, равномерно по всей поверхности.

Сухой водяной теплый пол не использует такую стяжку и соответственно необходимо решить эти две задачи. Чем закрыть трубы и как распределить тепло.

Для «сухих» водяных теплых полов мы будем применять специальные маты и теплораспределяющие металлические пластины.

Чистовая отделка

Если контрольные измерения сделаны и произведен пробный запуск, то можно начинать укладывать керамическую плитку. Этапы отделки:

  1. Готовим специальный клей для теплых полов.
  2. Выкладываем аккуратно на мат, слоем 10-12 мм, не допуская повреждений кабеля.
  3. Распределяем равномерно зубчатым шпателем.
  4. Наклеиваем керамическую плитку, не оставляя воздушные пустоты в местах прохождения кабеля.

Справка! Клеевая смесь равномерно распределяется по плиткам. Толщина и единая плоскость контролируются строительным уровнем

Запускать самый теплый пол в работу рекомендуется спустя 3-4 недели и постепенно, наращивая мощность нагрева. Клеевой состав должен полностью высохнуть, а плитка не будет передвигаться по облицовочному полу.

Выводы

Сухая стяжка для теплых водяных полов удобная альтернатива бетонному покрытию. По своей эффективности такие греющие полы мало в чем уступают бетону аналогу. Правда теплоотдача бетонного монолита выше, чем у наборных конструкций, однако с технологической точки зрения деревянные и полистирольные конструкции удобнее и практичнее. Чего только стоит монтаж конструкции и демонтаж сухой стяжки при повреждении водяного контура.  К тому же, такой теплый пол можно быстро разобрать, если вы надумали произвести в доме реконструкции или ремонт.

Настильные конструкции играют роль хорошего звукоизолятора. Соблюдая технологию укладки, используя качественные материалы, вы можете создать собственную систему отопления, способную работать долго, качественно и эффективно. Для жилых помещений настильные теплые полы очень удобны, а вот для технологических помещений и санузлов, малопригоден.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
