Водяной теплый пол под плитку

Сочетание теплых водяных полов с керамической плиткой

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах , рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает  подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

*Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.

Сравним системы, плюсы и минусы

Проведем сравнительный анализ моделей тёплого пола, наиболее подходящих для ванной с плиткой:

  1. Себестоимость. Водяной пол в плане материала и эксплуатации дешевле, особенно если не требуется обустройство котельного оборудования. Сооружение электрических систем выйдет дороже, на это влияет цена материала, кроме того потребуется приобрести терморегулятор и датчик. Эксплуатация так же стоит не дешево, ведь работают они от электричества, а тарифы на него высокие.
  2. Безопасность. При использовании электрических полов риск удара током минимален, только при неполадке устройства. Водяная греющая система абсолютно не опасна, единственное — есть вероятность протечек.
  3. Надёжность. Электрический вид обогрева — надёжный и долговечный, может сломаться лишь терморегулятор. Водяные полы прочны, но при протечке, потребуется демонтаж стяжки.
  4. Мощность. В электрополах она находится в диапазоне 15 — 30 градусов. В водяных — достигает 50 градусов.
  5. Монтаж. Укладка греющих приборов с жидким теплоносителем трудоёмкий и долгий процесс. Обустройство электрических полов, особенно инфракрасных, или матов, дело простое и более быстрое.

Тёплый пол, размещённый под плиткой в ванной комнате, обладает своими преимущества и недостатками. К положительным сторонам можно отнести прогрев холодного плиточного материала, и понижение влажности в комнате. Напольное отопление не опасно для человека. Электромагнитные волны, излучаемые кабельными полами минимальны, а в инфракрасных полах они вообще отсутствуют.

Стоит отметить, что греющий пол в ванной не позволяет образовываться плесени и грибку, соответственно не дает развиваться микробам. Такой обогрев не сушит воздух, тем самым создаётся комфортный микроклимат в помещении, что благоприятно сказывается на здоровье человека.

Принцип монтажа водяного теплого пола под плитку

При установке нужно учитывать некоторые моменты, а именно:

  • под водяной пол следует укладывать теплоизоляционный материал, если квартира находится на первом этаже или система устанавливается над подвальным помещением;
  • система будет работать гораздо эффективнее, если поверх трубопровода будут установлены специальные материалы, обладающие высокой теплопроводностью;
  • укладку трубопровода необходимо выполнять в цементную стяжку, чтобы защитить его от возможных механических повреждений.

Подготовительный этап. Поверхность основного пола следует хорошо подготовить к монтажу системы. Не забудьте удалить старое покрытие, убрать грязь, пыль и мусор. Необходимо также выровнять пол — это нужно для равномерного распределения тепла в помещении.

На следующем этапе нужно выполнить теплоизоляцию. На поверхность пола кладется гидроизоляционная пленка, препятствующая проникновению влаги с нижних уровней. Затем на стены помещения клеится демпферная лента.

Размер слоя теплоизоляционного материала зависит от того, на каком этаже расположена квартира. Если это не первый этаж, то вполне достаточно слоя в несколько сантиметров. В случае с первым этажом лучше укладывать материал слоем в 20−25 см. В качестве утеплителя можно использовать любой современный материал, будь то пенополистирол, минеральная вата или стекловата.

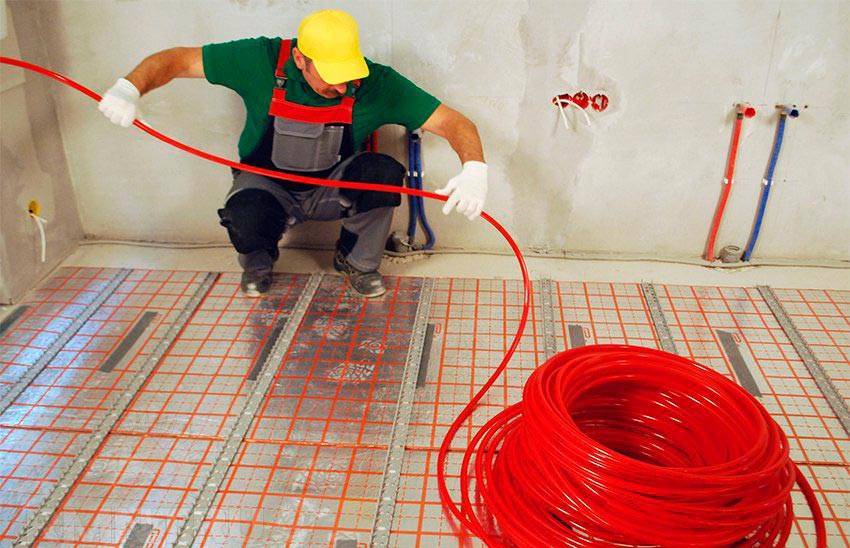

Далее необходимо приступить непосредственно к укладке труб, которая выполняется одним из двух основных способов:

  • Спиральная укладка. Трубы располагаются по спирали. Подающая и возвратная части трубы находятся параллельно друг другу. Таким образом, теплая труба компенсирует охлаждение находящейся рядом трубы.
  • Параллельная укладка. Трубы располагаются «змейкой». Чаще всего, этот способ используют для небольших помещений.

Трубы крепятся к арматурной сетке, которая укладывается на теплоизоляционный материал. В качестве крепления выступает обыкновенная проволока. Укладка труб выполняется с шагом в 30 см. Там, где присутствуют большие теплопотери, шаг сокращается до 15 см. В основном, это участки возле наружной стены и двери.

Установка практически завершена, остается только включить систему. Один конец трубы крепят к подающему коллектору, другой к возвратному коллектору. По окончанию работ следует проверить работоспособность системы, пустив по трубам воду под высоким давлением. Если водяной теплый пол работает без утечек, можно приступать к завершающему этапу — заливка стяжки. После высыхания укладывается плитка.

Теперь вы можете быть уверенными в том, что ваш пол будет оставаться теплым в любое время года несмотря на то, что в качестве напольного покрытия использовалась плитка, которая всегда кажется такой холодной и влажной.

Устройство водяного пола под плитку

Водяной тёплый пол под плитку состоит из нескольких слоёв. «Пирог» выглядит следующим образом:

  • Гидроизоляционный слой — он выбирается от способа монтажа. Если на грунт — полиэтилен или рубероид. На стяжку — специальный материал с мембранным слоем.
  • Теплоизоляция — рекомендован плотный пенополистирол.
  • Отражатель — фольгированная прослойка, вместо неё можно использовать металлические пластины с каналами для контура.
  • Трубы — основная часть конструкции. По ним движется нагретый теплоноситель.
  • Основание — по технологии, требуется сплошная поверхность. Лучший вариант — бетонная стяжка. Если монтаж осуществляется «сухим» способом, то в качестве настила под кафель можно использовать: древесину, фанеру или гипсокартон.
  • Финишное покрытие — плитка.

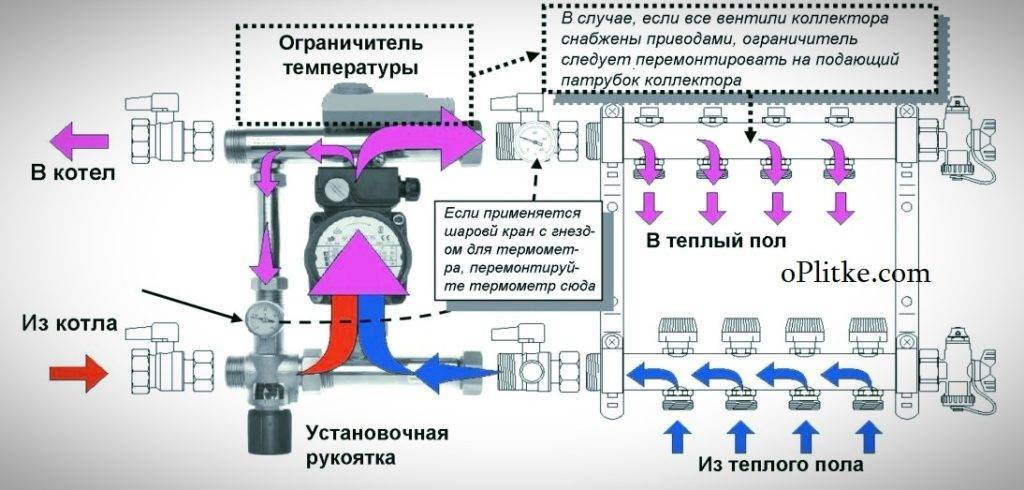

Кроме того, устройство оборудуется котлом для нагрева воды, распределительным узлом и насосом.

К выбору материала для каждого слоя тёплого пола следует подходить серьезно, ведь это влияет на толщину «пирога».

Способы укладки пола под плитку своими руками

Есть несколько технологий по укладке тёплого водяного пола, и прежде чем остановить свой выбор на каком-то варианте, необходимо учесть особенности помещения и перекрытий, и ознакомиться со всеми способами более подробно.

Со стяжкой

Данный метод наиболее популярен, суть в том, что уложенная тёплая система заливается цементно-бетонным раствором. Бетонная поверхность должна быть ровная, без пустот, иначе это может вызвать деформацию конструкции. На высохший раствор укладывается керамическая плитка.

С лагами

Этот способ применяется чаще в деревянных домах, в которых перекрытия не выдержат тяжести стяжки из бетона. Монтируются лаги из дерева, между которыми стелиться утеплитель — пенополистирольные плиты или минеральная вата. Укладка производится двумя методами — модулями из ДСП, в которых проделываются пазы для контура и реечным, трубы монтируются в пластины размещённые между рейками.

После установки контура поверх стелиться настил из гипсоволокна, на него крепится плитка.

Настильный метод

Для укладки труб используются пенополистирольные плиты с бобышками. Плюс данного способа — простой монтаж. Рекомендован для помещений с низкими потолками или если не возможен монтаж со стяжкой, из-за тяжести конструкции. В качестве подложки под керамику используется влагостойкий материал — гипсоволокно.

Подводя итог можно сказать, что водяной тёплый пол со стяжкой самый подходящий вариант под плитку, если позволяют технические характеристики помещения. Так как контур проще спрятать в стяжку, нежели в тонкий слой плиточного клея. Кроме того, монтаж керамики на данную поверхность прост, ведь плоскость получается ровная. А вот с деревянными конструкциями получить идеально гладкое покрытие сложно.

Критерии выбора теплого пола под плитку в ванную

Под плитку в ванну подойдёт любой греющий пол, но прежде чем покупать его, необходимо вычислить размер мощности устройства. На этот показатель влияет — будет он основным или дополнительным отоплением. Если дом многоквартирный, то там уже присутствуют радиаторы, и достаточно мощности 80 — 100 Вт/м2.

При наличии не отапливаемого помещения, мощность высчитывается с учётом теплопотерь. Но независимо от этого, для санузла рекомендовано 130 — 160 Вт/ м2.

После определения размера мощности, выбирается вид системы. Для данного помещения удобными считаются маты, они простые в установке, и не забирают высоту потолков, так как имеют малую толщину, и могут укладываться в плиточный клей.

Если потолки высокие, то подойдут кабельные модели в стяжку, хотя их монтаж займёт много времени. Ну, а если есть средства, то лучше приобрести инфракрасный стержневой, он не сложен в укладке и не заберёт полезную площадь.

Подготовка материала

К покупке материала стоит подходить серьёзно, так как качество напольного покрытия напрямую связано с качеством используемого стройматериала.

Какую выбрать плитку на пол

Как выбрать плитку на пол? Важное условие — это ее безопасность (должна быть не скользкой), обладать повышенной плотностью и твёрдостью. Выбирать нужно по маркировке, на которой указано:

  • показатель износостойкости (от минимальной 1 до максимальной 5);
  • уровень влагостойкости (большая пористость – низкая влагостойкость);
  • размер;
  • степень химической стойкости;
  • метод производства (прессование или выдавливание).

Кроме этого, практичность и соответствие общему дизайну играют важную роль.

Сегодня ассортимент напольной плитки для тёплого пола огромен — натуральный камень, керамогранит, монокоттура. Данный материал отвечает всем нормам и стандартам, предъявляемых к плитке для пола с подогревом.

Она имеет большую толщину, чем настенная. Кроме того, должна быть без дефектов, так как это приведёт к неровностям поверхности и разнице в ширине швов. Лучше выбирать матовую или шероховатую, она меньше скользит.

При расчёте количества керамической плитки, нужно отталкиваясь от квадратуры площади, плюс 10% на бой.

Теплый пол под… Выбираем напольные покрытия для теплого пола.

Watch this video on YouTube

Смотрите видео

Клеящие составы

Выбирая укладочный и затирочный раствор нужно учитывать его эластичность, теплопроводность. Клеить плитку на тёплый пол, можно следующими составами, которые рекомендуют специалисты:

  • «Церезит» (СМ-14 EXTRA, СМ-16, СМ-17, СМ-115);
  • Knauf Flex – для укладки плитки на пол, в помещениях с высокой уровнем влажности.

Клеящие смеси для укладки кафеля на пол от компаний Keramik, «Старатели», так же являются очень популярными. А затирку для швов необходимо подбирать в цвет кафеля.

Необходимые инструменты

Приступая к кладке керамической плитки на теплый пол следует, запастись необходимым инструментом:

  • шпателем (зубчатым и обычным);
  • правилом;
  • крестиками выбранного вами размера для стыка швов;
  • уровнем (большим и малым);
  • рулеткой;
  • резаком для резки кафеля;
  • карандашом;
  • скотчем;
  • молотком.

Обзаведясь всем требуемым материалом и инструментом, можно начинать наклеивать кафель.

Альтернативные способы монтажа водяного теплого водяного пола

В данном случае имеется в виду настильный способ и монтаж системы при помощи деревянных лаг. Я объединил их вместе, так как технология практически повторяется.

При обустройстве системы настильным способом нам уже не обойтись без вышеупомянутых специальных плит с бобышками. Иначе никак, ведь нам нужно на что-то укладывать сам верхний настил.

Монтаж настила на утеплитель с бобышками.

Все действия повторяются, на ровные, горизонтальные полы укладывается гидроизоляционная пленка и демпферная лента. На пленку монтируем плиты с бобышками и между этими бобышками укладываем трубную разводку.

Настил мы будем делать из плит ГВЛ, можно еще использовать водостойкую фанеру, но она обойдется дороже. Плиты ГВЛ укладываются по принципу кирпичной кладки в 2 слоя.

Стыки между листами первого и второго слоя ни в коем случае не должны совпадать. Между собой слои скручиваются короткими саморезами, чтобы концы саморезов не выглядывали снизу. В результате у нас получается монолитная плита на всю комнату.

Металлический теплообменник для теплого пола.

Деревянный пол обустраивается немного иначе. Утеплитель здесь располагается в подполе, и его мы в расчет не берем. Изначально у нас есть ровный деревянный настил, на который мы и будем монтировать теплый пол.

Чтобы обустроить пазы, в которые будет закладываться труба, нам нужно набить на пол деревянную строганную доску сечением 100х26 мм. Планки набиваются с зазорами, чуть превышающими толщину трубы.

Пластины теплообменников уложенные между досками.

Дерево имеет плохую теплопроводность, поэтому для ее увеличения нам понадобятся алюминиевые или стальные пластины с выгнутыми пазами под трубы. Эти пластины закладываются в зазоры между планками и фиксируются на этих планках степлером или гвоздями.

Дальше нам остается уложить трассу трубной разводки и зашить весь пол слоем ГВЛ. В данном случае ГВЛ будет базироваться на деревянных планках и 2 слоя плит набивать нет смысла, плюс сами понимаете, чем толще настил, тем хуже он будет проводить тепло.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Подготовительные работы

При подготовке поверхности под устройство теплого пола, нужно придерживаться следующих правил:

  • элементы теплого пола укладываются непосредственно на плиту перекрытия, без выравнивающей стяжки;
  • основание необходимо покрыть гидроизоляцией;
  • под систему, для отражения тепловой волны, укладывают фольгированный утеплитель;
  • чтобы укрепить стяжку, заливаемую поверх системы отопления, ее армируют;
  • при перепадах свыше 10 мм по высоте, стяжку равняют самовыравнивающей смесью.

Пошаговый план подготовки помещения:

  1. Из комнаты выносят мебель и прочие предметы.
  2. Производится демонтаж старой стяжки.
  3. При необходимости, производится ремонт основания.
  4. Готовое основание покрывается праймером.
  5. Наносится слой гидроизоляции.
  6. Укладывается фольгированный утеплитель.

Выбор материалов и подготовка оборудования

Прежде, чем приступить к обустройству, нужно подготовить рабочий инструмент и основные расходные материалы, представленные:

  • плоскогубцами;
  • строительным уровнем;
  • рулеткой;
  • гаечными и разводными ключами;
  • отвёрткой;
  • зубилом;
  • ножницами для резки металлопластиковых труб;
  • специальным сварочным аппаратом;
  • перфоратором;
  • шуруповертом;
  • такером.

Количество, а также вид материала могут быть различными, в зависимости от особенностей обустраиваемой отопительной системы. Для бетонной стяжки потребуется приготовить миксер или бетономешалку, а также шлифовальную машинку.

В качестве основного нагревательного механизма в обустраиваемой системе отопления чаще всего используется отопительный котел, позволяющий регулировать температурный режим теплоносителя от 30В°С.

Преимущества и недостатки системы

  • высокая энергетическая эффективность;
  • надежность;
  • длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Проведение испытаний тёплого пола

Испытательное подключение системы позволяет найти и устранить протечки

Испытание тёплого пола осуществляют двумя способами:

  1. В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
  2. Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.

Тепловой расчет

В среднем для обустройства теплого пола и создания наиболее комфортных условий в помещениях средняя температура теплоносителя в нем должна быть в пределах от 45 до 55 градусов. Если в качестве чистового материала выступает плитка, то для нормального ощущения достаточно иметь температуру носителя в 45 градусов.

Если же в качестве покрытия используется ламинат, то она должна быть выше, так как частично изолируется доской.

Расчет системы напольного отопления выполняется исходя из потребностей, а вообще, она считается гибкой, потому что можно отрегулировать подачу воды до любого значения температуры. Поэтому обычно руководствуются общими данными: на поверхности пола температура должна быть от 29 до 35 градусов.

Многое решает выбор способа прокладки труб в системе, который определяется исходя из предпочтений к интенсивности и зон прогрева. Если необходимо, чтобы тепло равномерно распределялось по всему помещению, то лучше применить так называемую улитку.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

  1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

  • Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
  • Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
  • Качество утепления стен и потолка, препятствующего теплопотерям.
  • Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.

В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

  1. подготовка основания;
  2. монтаж сопутствующего оборудования;
  3. настил гидроизоляции и крепление утеплителя для теплых полов;
  4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
  5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

  • поверхность изолируют влагостойкими материалами;
  • настилают доски на обрешетку;
  • крепят гидроизоляцию;
  • производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
  • затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

  1. фитинги;
  2. вентили;
  3. коммуникации;
  4. сопутствующее оборудование: коллектор, насос, котел;
  5. армировка металлической сеткой;
  6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
  7. гидро-, теплоизоляция;
  8. строительный скотч;
  9. перфоратор и набор крепежа;
  10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

  • расчет потерь тепла;
  • средняя температура контура;
  • плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Можно ли укладывать водяной пол под плитку?

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
