Заливка пола по грунту

Технология и материалы для армирования

Основным условием при проектировании бетонного пола по грунту является рациональное сочетание прочности конструкции и бюджета строительства. Возможны два варианта:

если технология соблюдается неукоснительно, тяжелые перегородки и внутренние несущие стены опираются на собственный фундамент, армирование производится проволочными сетками ВР, изготовленными по ГОСТ 8478 (толщина проволоки 5 мм, ячейка 10 х 10 – 20 х 20 см);

Сетка Вр1.

если указанные ограждающие конструкции по каким то причинам планируется опереть на плиты полов, по всей длине перегородки изготавливается ребро жесткости, направленное вниз, усиленное каркасом из двух продольных поясов арматуры периодического сечения диаметра 8 – 12 мм, обвязанных квадратными хомутами или вертикальными, горизонтальными перемычками.

Арматурный каркас для ребра жесткости.

В последнем случае ребра жесткости создаются за счет разрывов в слое утеплителя, расположенного под стяжкой пола по грунту.

Расположение арматуры в пироге пола по грунту

В любых железобетонных конструкциях армирование решает основную задачу – восприятие растягивающих нагрузок. Так как силы пучения снизу полов отсутствуют, в верхнем уровне конструкции сетка не нужна. Она должна размещаться, как можно ближе к подошве плиты с учетом требований:

рекомендуемый защитный слой – 1,5 – 3 см;
общая толщина стяжки – от 5 см по нормативам СП 31-105, в пределах 10 см на практике (если имеются контуры теплого пола).

Слои пола по грунту.

Поскольку трудозатраты на изготовление сетки из проволоки слишком высокие, предпочтительнее приобретение готовых изделий Вр в строительных магазинах.

Фиброволокно и сетки ВР

При изготовлении пола по грунту оптимальным вариантом является армирование сетками Вр. Стекловолоконная арматура имеет слишком высокий коэффициент растяжения линейного, поэтому трещины начинают раскрываться в бетонной стяжке до того, как прутки начинают воспринимать растягивающие нагрузки.

Металлическая и полимерная фибра решают другие задачи:

предотвращают усадку смеси при высыхании;
позволяют снизить толщину стяжки;
останавливают расширение возможных микротрещин в процессе эксплуатации.

Фибра полимерная.

Поэтому добавление фибры в бетон не является полноценным армированием полов и стяжек.

Правила укладки сеток

При армировании бетонного пола по грунту достаточно выполнить несколько условий, чтобы обеспечить нормальный эксплуатационный ресурс конструкции. Это соблюдение защитного слоя, минимально допустимого нахлеста и применение досок/щитов при хождении в момент распределения бетона по поверхности.

Защитный слой

Поскольку арматура подвержена коррозии при контакте с влагой, ее размещают внутри бетона, слой которого от поверхности до каркаса называют защитным. Поэтому сетка укладывается, не на поверхность утеплителя, а бетонные или полимерные прокладки необходимой высоты:

при минимально допустимой толщине бетонного пола по грунту 5 см используются элементы высотой 1,5 см;
при больших значениях толщины стяжки можно выбрать прокладки 2 – 3 см.

Обеспечение нижнего защитного слоя.

Боковой защитный слой полов обеспечивается сдвигом сеток от демпферной ленты или полос утеплителя на 2 – 5 см.

Нахлест

Сварные проволочные сетки Вр реализуются рулонами, в строительных магазинах имеются карты кладочных сеток с ячейками разной величины. В любом случае очень сложно подобрать для помещения цельную карту необходимой конфигурации и размеров.

Минимальный нахлест сетки.

Поэтому материал кроится кусками, при армировании пола по грунту следует обеспечить нахлест отдельных карт друг на друга минимум в одну ячейку (10 см). Поскольку проволочные изделия гораздо легче арматурных сеток, в местах нахлеста их рекомендуется зафиксировать проволочными скрутками друг к другу, для предотвращения сдвига.

Монтаж каркасов

Для изготовления ребер жесткости под тяжелыми перегородками верхний слой утеплителя (5 см) укладывается с разрывом, ширина которого чуть больше толщины стены. В эту полость укладывается заранее связанный проволочными скрутками каркас, выполненный по технологии:

по два продольных стержня арматуры сверху и снизу диаметром 8 – 12 мм («рифленка»);
привязанные к ним скрутками горизонтальные и вертикальные перемычки или квадратные хомуты из гладкой арматуры диаметра 4 – 6 мм.

Армирование ребра жесткости.

Соблюдение нижнего и боковых защитных слоев обязательно.

Как правильно заливать раствор?

Чтобы выполнить заливку стен проекта здания (дома) своими руками, необходимо соблюдать технологические правила. Пошаговая инструкция заключается в подготовительных работах, устройстве опалубки, армировании и заливке.

При желании, в регионах с низкими температурными показателями монолит утепляют.

Подготовка заключается в приготовлении, приобретении и доставке всех материалов и инструментов на строительную площадку, которые понадобятся в процессе.

Очищают поверхность строительного участка, делают разметку котлована и выполняют ряд работ, связанных с обустройством фундамента. Размечать начинают с той стороны, с которой стена примыкает к ограде (параллельно к ней). Выполняют процесс с помощью геодезических приспособлений (шнуров, метров, колышек и т.д.).

После того, как выполнен фундамент (заливка, обратная засыпка пазух, намечено расположение коммуникаций после выполненных земляных работ и формирования подушки), ориентируются на разметку (шнур, колышки) для первой стены, а затем и второй, угол между которыми определяется по длине диагонали. Так намечаются все места будущих стен.
Выполняют монтаж опалубки. В строительстве монолита различают два вида опалубки – съемную и несъемную. Различие этих видов состоит в том, что при съемной опалубке (форме, куда заливается бетон), после застывания конструкции, проводится ее полный демонтаж.Съемные формы можно делать из фанеры, деревянных и стальных листов. Она прочно фиксируется к каркасу, устойчива к деформациям и нагрузкам, имеет минимальные зазоры, выдерживает нагрузку от раствора бетона. Несъемная опалубка остается внутри монолита. Она формируется по армировочным основам или устанавливается помощью готовых облицовочных панелей. Еще, в качестве несъемной формы, можно использовать пенополистирол, который одновременно будет выполнять функции утеплителя.
Расчет монолитной опалубки можно провести с помощью калькулятора онлайн, как например, здесь

При расчете обращают внимание на толщину и высоту перекрытия, шаги А, В, С, сечение, высоту и ширину. Доверить проведение расчетов лучше квалифицированным специалистам (строителям, инженерам).

Армирование для моноблоков делается из стали специальными горизонтальными стержнями

Их нужно закладывать в блоковые пазы, затем сверху на них устанавливают вертикальную арматуру, которые соединяют друг с другом строительной проволокой. Данный процесс является важным шагом в создании всех типов стен.

Заливка стен проводится по принципу – сначала несущие (внешние и внутренние), а потом обустраивают внутренние стены, разграничивающие пространство.

Готовый бетонный состав заливается постепенно, согласно плану и высоте опалубки (примерно, по 50 см). Раствор оставляют застывать. После этого выполняют следующий слой – ставят опалубку и заливку. И так этот процесс продолжается до тех пор, пока не будет достигнут нужный результат.

Отделку готовой монолитной стены проводят только после полного застывания и засыхания раствора. Для этого используют гипсокартон и любой вид качественной штукатурки. Монолитное строительство считается самым быстрым и экономным способом возведения зданий.

Заливка бетонного пола по грунту в частном домостроении

Заливные полы пользуются все большей популярностью среди застройщиков частных домов благодаря своей долговечности при эксплуатации.

Особенности, плюсы и минусы способа

Полы по грунту в частном доме противостоят большим нагрузкам, не образуя трещин и вмятин. У них долгий срок службы. При хорошей теплоизоляции и правильной цементно-песчаной основе жилое помещение застраховано от потерь тепла через пол.

Плюсом напольной стяжки по грунту является то, что ее можно покрывать ламинатом, линолеумом, паркетной доской, модульным, ворсистым, другим накрытием. Под заливку можно использовать электрические или водяные системы отопления с подключением к централизованному или индивидуальному источнику тепла. На заливке пола бетоном не появляется грибковая плесень, его не едят насекомые.

К минусам заливных полов на грунт относят:

длительность его высыхания перед эксплуатацией, которая доходит до 1 месяца в зависимости от погоды и температуры воздуха;
высокую цену на материалы;
не каждый владелец домостроения может справиться с работой, лучше нанять специалистов в этой области;
при самостоятельной заливке понадобится приобрести бетономешалку, без которой невозможно добиться однородности раствора, лопату для перемешивания и разравнивания смеси, ведра для переноса раствора.

Для уплотнения грунта, трамбовки сыпучих материалов необходимо иметь утрамбовочное приспособление, состоящее из пары сбитых кусков доски. При выравнивании заливки используют правило. Образовавшиеся воздушные пузырьки в свежезалитом полу удаляют с помощью игольчатого валика. Шероховатости на застывшем бетоне зачищают металлической щеткой.

Разновидности стяжки

Обустройство пола по грунту проводится в двух техниках – сухой и наливной. Выбор технологии остается на усмотрение владельца участка.

Выполнение сухой стяжки

Технология предусматривает формирование слоев – подушки на основе щебня, песочной отсыпки, черновой стяжки и гидроизоляции. Затем, с использованием специальных готовых смесей, проводится стяжка напольного покрытия. Готовые составы укладывают так:

Устанавливают маяки (планки или профили), фиксируют их шпаклевкой.
Засыпают между маяками крошеный керамзитный состав. Разравнивают материал по слою гидроизоляции.
Укладывают плиты, которые крепят клеем-герметиком или при помощи саморезов длиной 19 мм.

По завершению монтажных работ края пленки срезаются, а образовавшиеся зазоры заделываются герметиком.

Наливная стяжка полов

Технология наливного пола создает идеально гладкую поверхность для последующей отделки. Обустройство покрытия имеет ряд особенностей:

Гидроизоляционный слой очищается от пыли и обрабатывается жидким стеклом, разбавленным водой в пропорциях 2:1. Поверхность обрабатывается в 2-3 слоя, после полного высыхания каждого (1 час);
Смесь для заливки готовится вручную на основе сыпучего материала и воды. Состав нужно выдержать 10 минут и повторить замес.
Масса выливается на пол слоем 0,3-1 см и разравнивается шпателем.
Устраняются пузырьки воздуха – на поверхности прокатывается игольчатый валик.
Образовавшие после высыхания смеси ликвидируются при помощи шпаклевочной сетки.
Отделка выполняется после застывания массы.

Варианты обустройства черновой стяжки по грунту

Конкретный вариант выбирается строителями, при этом принимается во внимание максимальная нагрузка на конструкцию и близость грунтовых вод. Классическое решение – утрамбованный грунт, слой песка и щебня различной толщины, полиэтиленовая пленка и черновая стяжка с армированием или без

Классическая черновая стяжка

Такой метод рекомендуется применять в случаях, если грунтовые воды располагаются ближе двух метров к поверхности. Грунтовые воды значительно ниже – можно упрощать схему строительства. Допускается заливать черновую стяжку прямо по грунту, использовать в качестве подсыпки только песок или щебень. В некоторых случаях заливать черновой пол можно прямо на грунт без использования полиэтиленовой пленки. Для черновой стяжки полов пленка применяется не столько для гидроизоляции (бетон не боится влаги, наоборот, в условиях повышенной влажности он увеличивает показатели прочности), сколько для задержки в смеси цементного молочка. Без пленки оно быстро уйдет из бетона, что очень негативно скажется на прочности.

Особенности несущей ленты

Принцип устройства ленточного фундамента заключается в изготовлении горизонтальной жесткой рамы, назначение которой состоит в распределении неравномерных деформаций основания.

Таблица 1. Способ создания ленточного фундамента

Иллюстрация	Описание
	В соответствии с планом строения, на очищенной и размеченной площадке выкапывают траншею необходимой глубины по контуру несущих стен. На дно траншеи засыпают и трамбуют песок и гравия, формируя подушку.
	Выставляют опалубку. Внутри конструкции прокладывают плотную полиэтиленовую пленку для защиты подушки и досок опалубки от жидкого раствора.
	Внутри опалубки прокладывают арматуру.
	Заливают бетонный раствор.

В дальнейшем стены фундамента необходимо утеплить, особенно если дом строится из кирпича или газобетона. Грунт вокруг дома не будет промерзать, если под отмостку на ширину 1,5 м уложить экструдированный пенополистирол. Если сравнивать сборный ленточный фундамент из ЖБ блоков и монолитный, то второй вариант гораздо устойчивее к нагрузкам и деформациям при подвижности почв.

Сборная конструкция

В пользу сборного ленточного фундамента можно сказать то, что его сборка происходит гораздо быстрее, чем заливка монолита. Для соединения блоков применяется арматура и цементный раствор. Если грунт песчаный, а строение одноэтажное, то блоки-подушки можно не укладывать. Еще один плюс заключается в том, что такой фундамент можно возводить в любое время года.

Утепление отмостки и внутреннего пространства

К плюсам пола по грунту при ленточном фундаменте относится следующее:

Качественная засыпка и гидроизоляция надежно защищают помещения от проникновения подпочвенного газа.
Отсутствие подпола не требует проведение работ по организации продухов.
Бетонная плита и грунт способны аккумулировать тепло. Это особенно актуально, если дом построен по каркасной технологии и имеет небольшую толщину стен.
Бетонная стяжка позволяет монтировать систему «теплый пол».
Коммуникации, уложенные в таком полу, нуждаются в минимальном утеплении.

Конструкция пола по грунту

Минимально допустимый конструктив пола по грунту:

слой подстилающий 10 см (песок или щебень обязательно уплотняются виброплитой послойно);
пленка полиэтиленовая 150 микрон;
стяжка из бетона 10 см.

Конструкция пола по грунту в соответствии с СП 31-105.

На практике конструкция пирога дополняется следующими элементами:

подбетонка – стяжка из тощего бетона по подстилающему слою, позволяющая защитить гидроизоляцию от точечных проколов щебнем и надежно герметизировать стыки;
утеплитель – высокоплотный пенополистирол экструдированный марок ЭППС либо XPS;
арматурная сетка – предотвращает разрушение бетона от растягивающих нагрузок в подошве чернового пола по грунту;
демпферный слой – обычно полосы пенополистирола, установленные на ребро, по периметру цоколя, ростверка или фундамента;
теплый пол – повышает комфортность эксплуатации здания,снижает расходы на отопление.

Однако даже эта схема пирога пола по грунту не является окончательной. Например, дорогостоящий пенополистирол часто заменяют керамзитобетоном, совмещая два слоя (Не рекомендуем этого делать, ниже объяснено почему). В идеале стяжка чернового пола по грунту должна отливаться между элементами фундамента. Однако на нее часто опирают тяжелые перегородки. Поэтому в местах расположения этих ограждающих конструкций, пол по грунту усиливается ребрами жесткости:

увеличение толщины конструкции – в слое утеплителя создаются разрывы, чтобы керамзитобетон или бетон доходил до подстилающего слоя;
устройство двух поясов армирования – внутрь ребра жесткости укладывается арматурный каркас, жестко связанный проволочными скрутками с нижней сеткой.

Усиление пола по грунту под перегородкой

Важно! В местах расположения тяжелых отдельно стоящих конструкций (камин, внутренняя лестница, печь, насосное оборудование или котел весом от 400 кг) лучше не рисковать. Нужно возвести отдельный фундамент и примкнуть к нему пол по грунту через демпферный слой

Существует еще несколько нюансов при заливке пола по грунту из керамзитобетона или обычной смеси с щебеночным наполнителем:

стояки инженерных систем – оборачиваются демпферной лентой на всю высоту стяжки для снижения структурных шумов внутри помещения;
перегородки из ГКЛ – гипсокартон неизбежно впитает влагу из стяжки во время ее высыхания, поэтому перед заливкой монтируются только каркасы из оцинкованного профиля и обшиваются полосой ГКЛ на высоту 10 – 15 см, остальные поверхности зашиваются после высыхания пола по грунту.

В проект коттеджа должен быть заложен пристенный или кольцевой дренаж. Однако, даже при его наличии песчаный подстилающий слой является техногенной зоной, внутри которой возможен капиллярный подсос почвенных вод. Поэтому вместо песка рекомендуется использовать щебень, в котором подъем влаги вверх капиллярно невозможен.

Инструменты и материалы

Заполнение пола своими руками требует тщательной подготовки. Чтобы не прерывать вашу работу и не ходить в магазины оборудования, чтобы найти недостающие материалы, рекомендуется заранее составить список необходимых инструментов и материалов. Будет правильно подготовиться к рекомендациям ниже.

Оборудование, которое потребуется во время работы:

уровень здания;
при необходимости, направляющие планки, которые позволят вам контролировать толщину бетонного слоя (поскольку вы можете использовать деревянные планки или металлические уголки).

Инструменты включают в себя:

ведра для смешивания и транспортировки бетона;
лопаты для укладки смеси и выравнивания ее;
шпатели для выравнивания отдельных секций пола.

Заполнение пола в частном доме требует следующих материалов:

бетонный раствор;
гидроизоляция;
пароизоляция (при заливке пола над полом);
армирующая сетка (при необходимости);
теплоизоляционный материал (при необходимости);
сыпучие материалы, если основой является торт на первом этаже.

Чтобы правильно заполнить пол, нужно выбрать хороший бетон. Есть две возможности для развития событий: покупка готовой смеси на фабрике или самостоятельная подготовка.

Покупки на заводе достаточно, чтобы знать класс прочности бетона.

Решение соотношения стола и стяжки

Для стяжки не требуется высококачественный бетон, достаточно смеси B12.5 — B15. Это происходит, если пол сделан своими руками в многоквартирном доме, где нагрузки не слишком велики. Возможно сделать черновой слой из более прочного материала, но это экономически не выгодно, использование более низких сортов не рекомендуется.

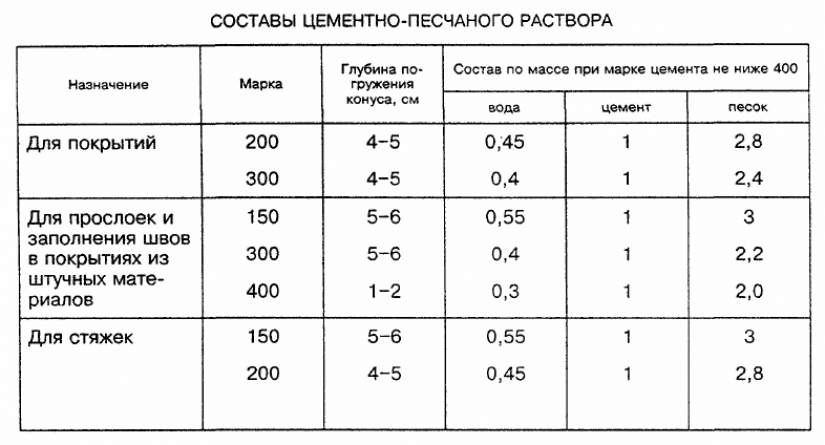

Если вы решили подготовить конкретное решение самостоятельно, вам необходимо ознакомиться с его пропорциями.

Основные элементы цементно-песчаной стяжки:

Цемент М400 (СЕМ 32.5 — маркировка в соответствии с новыми нормативными документами);
средний песок;
вода
