Гидроизоляция проникающая водоостанавливающая для бетона: Виды и применение

Различия проникающей гидроизоляции

Разные производители используют немного отличающуюся технологию изготовления. Это отражается на самом назначении этого материала, а так же на сферу применения.

Один из популярных брендов «Осмосил» предлагает продукцию готового (жидкого) вида в нескольких типовых вариациях. Продается в ведрах, достаточно вскрыть упаковку и можно приступать к работам.

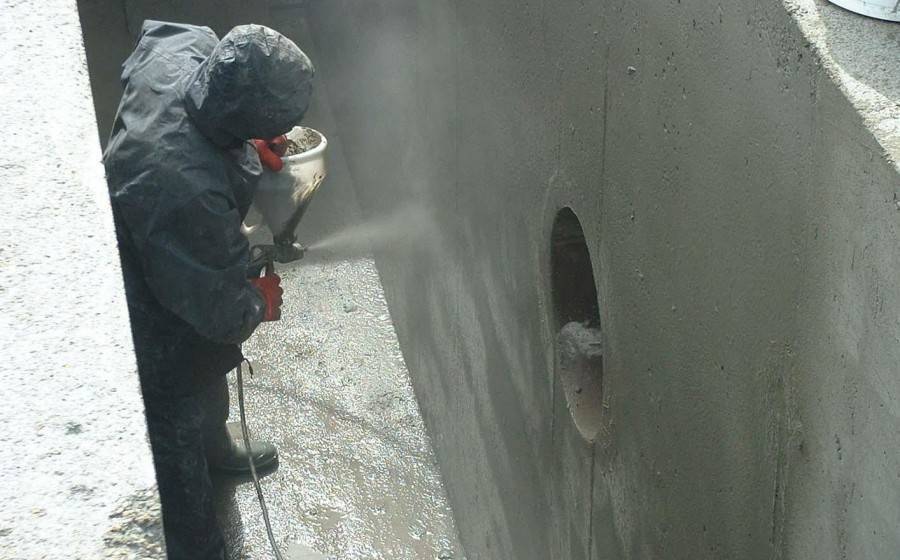

Проникающая наносится на стенки обычной кисточкой, а на фото похоже, будто бы рабочий шпаклюет. Допустимая температура использования материала, по заявлению производителя, колеблется от -30 до 80 градусов. Но нанесение допустимо только при температуре от +5 градусов и до 35.

После нанесения работы в месте изоляции должны прекратиться на пару дней, но срок зависит от типа материала, подробности на ведре с изоляцией. Глубина проникновения составляет порядка 50 см.

Есть и отечественная компания «Гидротекс», выпускающая подобные материалы. Но они, в отличие от предыдущего, выпускается в сухом виде.  Она бывает как для наружны работ, так и для внутренних. Применяется повсеместно.

Единственным ограничением является использование в конструкциях из бетона, выполненных особым способом, когда на поверхности отсутствуют капилляры. Глубина проникновения составляет порядка 100 см.

Технология нанесения проникающей гидроизоляции (цементные сухие смеси)

Гидроизоляционные работы реализуются при благоприятных условиях, при температуре не ниже +5 градусов

Поверхность очищается от рыхлого слоя, загрязнений до получения прочного структурного бетона и смачивается до максимально возможного насыщения.

Приготовление раствора:

• сухой порошок насыпается в чистую тару. Смесь готовится с учетом жизнеспособности – 30 минут (берут около 5-7 кг гидроизоляции);
• в порошок вводят чистую воду. Оптимальная t – 20 градусов. При повышении схватывание раствора ускорится, при понижении – замедлится;
• материал берут в пропорции 400 мл жидкости на 1 кг порошка. По объему это 1 часть жидкости на 2 части порошка;
• раствор смешивают миксером (низкооборотистой дрелью) 1-2 мин.;
• когда масса получит сметанообразную консистенцию, она готова к работе. Для сохранения таких параметров во время нанесения состав периодически перемешивают. Дополнительное введение воды недопустимо.

Гидроизоляция наносится на поверхность в 2 слоя распылителем или кистью. Первый слой разносится по влажному бетону, второй – на чуть схватившийся первый слой. Перед реализацией второго слоя первый увлажняют. Поверхность должна быть покрыта без пропусков.

В течение 3 суток бетон защищают от отрицательных температур и механических нагрузок. В это время основание увлажняют водным распылением и накрывают п/э пленкой. Последующая отделка возможна через 14 суток.

Преимущества

Хотя привычное применение рулонных материалов для защиты от влаги более распространено, они не имеют такой эффективности как проникающая гидроизоляция для бетона, поскольку имеют ограниченное действие и не способны проникнуть в толщу бетонного блока. Также в случае постоянного контакта с водой рулонные мастичные материалы деформируются и разрушаются, в то время как гидроизоляция раствором лишь укрепляет бетонные стены бассейнов и колодцев.

Основные положительные качества смесей для гидроизоляции бетона:

• обеспечение надежной водонепроницаемости обработанного участка;
• защита от проникновения грибка, плесени и токсичных веществ;
• подходят для использования в контакте с морской водой, сточными водами;
• придание дополнительной прочности и устойчивости к перепадам температур;
• проникновение смеси по всей толщине бетонного слоя;
• простота приготовления и нанесения;
• возможность выполнения работ на небольших выборочных местах, также на труднодоступных участках;
• экологическая безопасность, безвредность для здоровья человека, нетоксичность;
• возможность использовать как для внутренних, так и для наружных работ;
• возможность применения вне зависимости от степени завершенности строительства, а также для ремонтных и реставрационных работ;
• сокращение сроков проведения работ — поверхность необязательно тщательно высушивать в течение нескольких дней, как в случае других способов гидроизоляции.

В результате взаимодействия состава смеси с бетоном, она становится неотъемлемой его частью и поэтому срок службы такой гидроизоляции так же продолжителен, как и у самой конструкции. Свойства смеси делают удобным ее добавление прямо в бетон еще на стадии заливки, обеспечивая наиболее качественную изоляцию и укрепляя получившийся бетонный блок.

Смеси для гидроизоляции бетона


Современному покупателю доступен очень большой выбор смесей гидроизоляции для бетона. Среди них есть продукция как отечественных, так и зарубежных производителей. Помимо перечисленных выше (Пенетрон, Лахта, Арена,  Кальматрон) обязательно стоит упомянуть другие популярные марки:


• Ceresit. Это, как правило, однокомпонентные полимерные смеси, готовые к применению. Они формируют жесткие водонепроницаемые покрытия, легко наносятся с использованием валика или кисти, экологически чистые и безопасные. Есть смеси для внутренних, наружных работ, а также универсальные, которые подойдут для обеих задач.
• Mapei. Это быстросохнущие составы на основе синтетических смол. У производителя также есть смеси для внутренних, наружных работ и универсальные. Преимущество большинства смесей производителя – очень быстрая схватываемость. Есть среди них и сверх быстросхватывающиеся. Например, Mapei Lamposilex, в составе которой есть гидравлическое вяжущее вещество, что позволяет буквально моментально остановить протечки воды.
• Quick-Mix. Производитель предлагает, как сухие строительные смеси на цементной основе, так и жесткие обмазочные гидроизоляционные растворы. Многие из них универсальны, подходят для внутренних и внешних работ, могут использоваться для изоляции от влаги фундаментов, стен, полов и потолков.
• Litokol. Однокомпонентные и двухкомпонентные составы гидроизоляции, обладающие хорошей устойчивостью к перепадам температур и даже агрессивным воздействиям. У производителя есть смеси для гидроизоляции бассейнов, что обеспечивают водонепроницаемость при довольно высоком давлении — до 3 Бар.

Чтобы правильно выбрать гидроизоляцию бетона, следуйте нашим советам:

Смесь должна иметь декларацию соответствия. Это требование действует с 27 декабря 2018 года. Если такой декларации нет, не советуем использовать данную смесь.
На упаковке должна быть информация о соответствии смеси требованиям ГОСТ 56703-2015. Этой информации, как правило, нет только на поверхностной гидроизоляции.
На упаковке или в сопутствующей документации также должна содержаться инструкция по применению. Ее наличие — это не только своего рода гарантия более высокого качества, но и обязательная составляющая для правильного использования.
Упаковка обязана быть герметичной и сухой

Попадание воды и других составов может испортить смесь.
Обращайте внимание на срок годности. У сухих смесей он обычно составляет 6 месяцев, а у смесей Пенетрон – до 18 месяцев. Но только при условии, что упаковка целая.
Покупайте продукцию проверенных брендов

При выборе гидроизоляции лучше немного переплатить, но знать, что вы выбрали качественную продукцию хорошего бренда. Это гарантирует экологическую чистоту, долгий срок эксплуатации и соответствие действующим нормам.

Но только при условии, что упаковка целая.
Покупайте продукцию проверенных брендов. При выборе гидроизоляции лучше немного переплатить, но знать, что вы выбрали качественную продукцию хорошего бренда. Это гарантирует экологическую чистоту, долгий срок эксплуатации и соответствие действующим нормам.

Гидроизоляция проникающего действия Лахта ↑

Одной из самых известных отечественных марок является проникающая гидроизоляция Лахта. Представляет однокомпонентный состав в виде сухой смеси серого цвета. Состоит из активных химических добавок, кварцевого наполнителя и портландцемента. Действие материала заключается в заполнении пор и микропустот в бетоне кристаллами, нерастворимыми в воде, образующимися при взаимодействии химических компонентов, фаз цементного камня и воды.

Применяется для гидроизоляции бетона, железобетона, для обустройства отсечной гидроизоляции, в кладках из силикатного, огнеупорного, шамотного и керамического кирпича, а также бутового камня. Защищает от проникновения воды, кислот, щелочей, нефти и ее продуктов. Обладает эффектом «самозалечивания», который заключается в том, что кристаллы перестают расти при отсутствии воды, и возобновляют свой рост при ее появлении, продолжая уплотнять структуру бетона.

Сухая гидроизолирующая смесь проникающего действия Лахта продается в различных по весу упаковках

Отличительными особенностями гидроизоляции проникающего действия Лахта являются следующие:

• отсутствие токсичных компонентов и возможность контакта с питьевой водой;
• способность выполнять свои функции под высоким гидростатическим давлением;
• обработанная поверхность становится устойчивой к коррозии;
• сохраняет воздухопроницаемость изолируемого материала, повышает его прочность и морозоустойчивость;
• гидроизоляционные свойства конструкции не нарушаются в случае механических повреждений;
• приобретенные свойства сохраняются в течение всего срока службы бетона;
• используется на строящихся и сданных в эксплуатацию объектах;
• подходит для применения в различных климатических зонах.

Рекомендуется для применения на объектах первой и второй группы трещиноустойчивости (при наличии трещин размером не более 0,3 мм).

Применение материала имеет ограничения, его не используют для:

• бетонов с водонепроницаемостью W2 (в т. ч. для ячеистых бетонов);
• для ФБС (фундаментных блоков сборных);
• для известковых, гипсовых и цементно-известковых штукатурок;
• для сухих поверхностей;
• для ослабленных и непрочных поверхностей.

Для инъектирования жидкой гидроизоляции под давлением используется профессиональное оборудование.

Гидроизоляционные работы с применением материалов проникающего действия требуют знаний технологии и профессиональных навыков. В отдельных случаях требуется применение специального оборудования, поэтому при проведении такого рода работ рекомендуется нанимать специалистов.

Технология нанесения проникающей гидроизоляции

Хотя методы нанесения проникающей гидроизоляции не отличаются особой сложностью, при проведении работ важно строго соблюдать технологию. В этом случае следует уделить больше внимания предварительной подготовке поверхности

Подготовка бетонных оснований

Подготовка включает следующие этапы:

• Бетонное основание очищается от пыли и грязи, высолов, остатков штукатурки, красок, цементных растворов и других слоев, препятствующих впитыванию составов.
• Все загрязнения смываются струями воды под давлением или очищаются металлической щеткой.
• Гладкие и гладкие поверхности промывают 10% раствором уксусной кислоты и через час промывают водой.
• П-образные пазы нарезаются по всей длине крупных трещин, стыков, швов, пней и очищаются от остатков цемента металлической щеткой.
• В местах протечек пневмомолотом просверливаются полости глубиной 50 мм и конической формы.

Подготовка кирпичной кладки

Перед нанесением проникающей цементной гидроизоляции на кирпичные стены их оштукатуривают согласно следующим требованиям:

• Штукатурка должна быть цементным раствором качества М 100 – М 150.
• Оштукатуривание производится на закрепленную и удаленную от поверхности кладочную сетку на 15 мм с размером ячеек 50 × 50 мм или 100 × 100 мм.
• Толщина штукатурного слоя должна быть не менее 40 мм и иметь минимальное количество рабочих швов.
• Оштукатуренные поверхности можно обрабатывать через 24 часа.

Гидроизоляция бетонных поверхностей цементными составами

Проникающая гидроизоляция бетона включает следующие этапы:

• Бетонную поверхность обильно смачивают водой из пульверизатора.
• Канавки загрунтованы составами, рекомендованными производителем, и заполнены эластичной гидроизоляцией, аналогичной пластиковой (Пенекрит). Утечки заделывают быстросохнущими ремонтными составами (Пенеплаг, Ватерплаг).
• Проникающая гидроизоляция, разведенная по инструкции, наносится кистью в два перекрещенных слоя.
• Второй слой необходимо наносить на первый, который затвердел, не ранее чем через 2 часа и не позднее чем через 6 часов.
• Перед укладкой второго слоя предыдущий смачивают водой.
• По окончании работы обработанную поверхность увлажняют на два-три дня.

Применение органосиликатных пропиток

Бетонные поверхности для сквозной пропитки органосиликатов готовятся по указанной выше технологии с заделкой всех трещин, бороздок, стыков, пней.

Проникающая гидроизоляция наносится следующим способом:

• Состав оптимальной вязкости и плотности подбирается для обеспечения необходимой глубины проникновения, исходя из максимальной скорости пропитки и минимального количества растворителя.
• Обработка проводится в один или два слоя, получая полное покрытие строительных конструкций.
• На горизонтальные поверхности наносится проникающая пропитка с помощью распылителей, кистей, валиков или орошения с последующим выравниванием, после чего покрывается прозрачной пленкой.
• Жидкую гидроизоляцию распыляют на вертикальные стены с помощью краскопультов или краскопультов низкого давления.
• Как только обработанная поверхность стены становится сухой на ощупь (через 2-6 часов), ее заливают водой и продолжают эту процедуру в течение двух-трех дней.

Мастика для гидроизоляции бетона

Основное преимущество мастичной гидроизоляции — текучесть материала, благодаря чему мастику используют для труднодоступных мест бетонных конструкций. После обработки поверхности не остается стыков и швов, мастика сглаживает все неровности.

Второе достоинство — возможность применения для наружных работ при контактах с почвой. Гидроизоляционной мастикой пользуются на улице при обработке фундаментов домов, поскольку она является хорошей защитой от талых и грунтовых вод. Изоляции на основе мастик удобны для рельефных поверхностей.

Существуют 2 группы мастичной изоляции:

• битумная;
• полиуретановая.

Битумная мастика является одной из доступных, для работы используется подогретая смесь. В целях повышения текучести и эластичности в материал добавляют полимерные присадки.

Нанесение мастики на бетонное основание.

Основной составляющей мастики из полиуретана является акрил, который полимеризуется при застывании и создает защитную пленку на поверхности бетонной конструкции. Преимущество этого типа гидроизоляции заключается в скорости застывания и устойчивости к ультрафиолетовому воздействию, возможности окрашивания.

Полиуретановая мастика имеет меньший вес, чем битумная, поэтому ее чаще используют при гидроизоляции бетонных перекрытий зданий.

Сфера применения

Гидроизоляция бетона необходима там, где сооружения подвергаются периодическому напору воды в гидротехнических сооружениях:

• ГЭС;
• дамбах;
• водохранилищах;
• колодцах, резервуарах;
• очистных коллекторах и системах для отведения грунтовых и сточных вод.

Влагоизоляция бетона с глубоким действием незаменима в помещениях, где сохраняется повышенная влажность:

• подземных паркингах;
• санузлах;
• душевых.

Гидроизоляцию проникающего действия применяют для защиты строительных конструкций из бетона, находящихся в агрессивной влажной среде:

• фундаментах на влагоемких грунтах;
• речных и морских причалах, пирсах, маяках;
• опорах мостов, штормовых барьерах;
• крышах, балконах, шахтах лифтов.

Эффективно использование проникающих составов там, где нет возможности обработать наружную поверхность — стенах подвалов, погребов. Активно применяются в строительстве частных домов, бань, саун, бассейнов для внутренних изоляционных работ по бетону.

Материалами со сверхбыстрым твердением устраняют течи. Сроки их схватывания — 5-10 минут.

Материалы для гидроизоляции фундамента

Гидроизоляция фундамента дома может выполняться с применением различных материалов. Выбор осуществляется в основном в зависимости от класса помещения и степени защиты от воздействия воды.

Изначально нужно разобраться с существующими классами помещений:

• 4 класс – в частном домостроении помещения с таким классом практически не встречаются. К этому классу относятся комнаты с постоянным, четко установленным температурно-влажностным режимом – например, архивы, библиотеки, лаборатории и т.д.
• 3 класс – наиболее распространен в индивидуальном строительстве. К этой категории относятся жилые помещения, офисы, объекты коммерческой и социально-бытовой сфер. К ним выдвигаются высокие требования относительно микроклимата, обязательно наличие естественной или принудительной вентиляционной системы. Толщина стен должна составлять не меньше 250 мм.
• 2 класс – это подсобные помещения, оборудованные вентиляционной системой. Здесь допускаются только незначительные испарения, без влажных пятен. В этих помещениях возможна установка электроприборов со стандартным рабочим напряжением. Стены должны иметь толщину от 200 мм
• 1 класс – помещения технического назначения, в которых не предусмотрено электроснабжение. Здесь допустимы даже незначительные протечки. Стандартная толщина стен должна составлять более 150 мм.

Таблица 1. Разновидности используемых гидроизоляционных материалов в зависимости от их степени защиты от воды и их совместимость с помещениями разных классов

Мастика для гидроизоляции бетона

Мастика может использоваться как на воздухе, так и в контакте с почвой, одинаково хорошо защищая бетон и от атмосферных осадков, и от грунтовых и талых вод.

Можно отметить два основных вида мастик для гидроизоляции:

• Битумная мастика. Одна из наиболее дешевых и старых гидроизоляций для бетона. Основным компонентом такого покрытия является битум. Наносится битумная мастика разогретой. В материал добавляют полимерные добавки, улучшающие текучесть, полимеризацию и эластичность остывшего покрытия. Кроме того, присадки позволяют наносить битумную мастику холодным способом.
• Полиуретановая мастика. Изготавливается на основе акрила. При высыхании полностью полимеризуется, создавая плотное защитное покрытие на бетоне. Плюсы полиуретановой мастики в скорости высыхания, невосприимчивости к ультрафиолету. Гидрофобная акриловая мастика хороша еще и тем, что в нее можно добавлять краситель и колеровать покрытие в необходимый цвет. Также мастика на основе акрила легче битумной.

Мастичное покрытие удобно использовать для гидроизоляции поверхностей сложного рельефа, так как оно наносится с помощью распылителя, реже кисти или валика. При этом можно быть уверенным, что и внешние, и внутренние углы будут хорошо обработаны.

Мастика для гидроизоляции

Правила нанесения

Пропитка глубокого проникновения имеет ряд особенностей, которые важно учитывать при работе с ней:

• Необходима предварительная обработка бетонной поверхности – чтобы убрать лишнюю пыль, загрязнение, а также обеспечить более глубокое проникновение состава вглубь, нужно пройтись абразивом по поверхности бетона, после чего удалить пыль. Процедуру повторяют несколько раз для обеспечения наилучшего результата.
• Бетонное покрытие должно быть максимально сухим – если это заливной пол, то после завершения работ должно пройти не менее 10 дней при наличии плюсовой температуры воздуха и хорошей вентиляции.

Вымешивание смеси строительным миксером – уже готовые пропитки, находясь в герметично закрытой емкости, могут загустевать, поэтому перед их нанесением важно хорошо их размешать, а в некоторых случаях и разбавить специальным составом.

Поэтапное нанесение пропитки – если это глубинная пропитка, то ее задача проникнуть в максимально глубокие слои. Для этого следует использовать валик, с помощью которого первый слой наносится с излишком

Дают 3-4 часа на впитывание, после чего процедуру повторяют. Как только бетонная поверхность приобретает глянцевое покрытие – работа завершена.

Дальнейшую шлифовку и выравнивание делают в зависимости от предназначения бетонной поверхности.

При работе с пропитками важно использовать средства индивидуальной защиты, так как многие из них имеют резкий токсический запах, а при попадании на кожу формируют ожог.

Состав и основные характеристики материала ↑

В состав смесей входят три компонента:

• Связующее (вяжущее) — качественный цемент, обеспечивающий прочность состава и в значительной степени отталкивающий воду.
• Наполнитель — мелкий кварцевый песок.
• Полимерные добавки. Обеспечивают повышенную адгезию состава к основанию, проникая глубоко в поверхность бетона и кристаллизуясь в его структуре, прочно связывая основание с нанесенным покрытием. Повышают гидрофобные свойства цементного состава. Придают гидроизоляционному покрытию эластичность.

С цементной гидроизоляцией работать значительно проще, чем с бетонной

Свойства:

• Адгезия (прочность сцепления с поверхностью) цементной (минеральной) гидроизоляции выше, чем у битумной и битумо-полимерной. Составы отлично держатся на бетонных, кирпичных (в том числе из силикатного кирпича) металлических и деревянных поверхностях.
• Минеральная изоляция обладает высокой механической прочностью, стойка к истиранию.
• Цементно-полимерная гидроизоляция имеет уникальное свойство: она паропроницаема. То есть вода не проникнет внутрь конструкции, например, цоколя здания, при этом кладка, если она увлажнена, будет просыхать. Исключается возникновение отслоений в случае, если влага поступает не снаружи, а изнутри бетона, она будет постепенно выводиться наружу. Битумную гидроизоляцию в таких случаях влага отрывает. Если она в одном месте «прохудилась», процесс отрыва от поверхности продолжается дальше. С цементными смесями такого не происходит.
• Благодаря высокой паропроницаемости, минеральную изоляцию можно применять не только для наружной, но и для внутренней гидроизоляции. Это бывает единственно возможным решением при реконструкции зданий.

• Гидроизоляция на цементной основе может наноситься на влажные поверхности. Нет необходимости подвергать фундамент длительной сушке и неделями дожидаться сухой погоды. Специальные цементные составы (гидропломбы) можно наносить даже в условиях постоянного присутствия и протечек воды.

• Минеральные составы экологичны, безвредны для человека и рекомендуются в том числе для обработки резервуаров питьевой воды и бассейнов.
• Поверхность, обработанную цементной гидроизоляцией, можно через две недели после нанесения состава отделывать без какой-либо дополнительной подготовки. Клеить плитку, штукатурить, шпатлевать, красить — отделочные материалы отлично держатся на минеральных основаниях. Битумную же изоляцию придется закрывать штукатуркой по сетке или стяжкой. Это огромный плюс при изготовлении чаш бассейнов и не только.
• Цементные смеси долговечнее других известных типов гидроизоляции. Срок службы сопоставим с длительностью жизни самого здания. Ремонт практически не потребуется.
• Цементная гидроизоляция может наноситься на поверхности самой сложной формы, в отличие от оклеечной. Не беда, если стена неровная, имеет шероховатости. Этой же смесью можно удалить мелкие раковины, крупные заделать раствором и не ждать, когда он полностью высохнет.
• С минерально-полимерной изоляцией очень удобно работать: она легко и быстро наносится, используются самые простые инструменты: шпатель и кисть.
• Цементная гидроизоляция обходится ощутимо дешевле традиционной битумной. Правда, это справедливо только для недеформирующихся поверхностей.

Через две недели чашу бассейна можно облицовывать плиткой прямо по гидроизоляции
