Подключение теплого пола к электричеству

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Установка терморегулятора тёплого пола своими руками.

Watch this video on YouTube

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

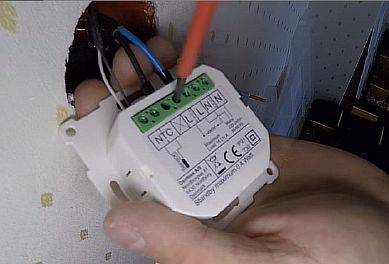

Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

• Подводится источник электроэнергии:
• разъём номер 1 — к нему подсоединяется фазовый кабель L;
• гнездо 2 — нулевой N.

Подключаем питание

• Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
• в третью клемму вставляется провод N;
• в четвертую — фаза L.

Подключаем кабель пола

Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1. Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4. Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. Контрольная проверка системы.
7. Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Возможно ли подключить теплый пол через розетку?

Конечно возможно, особенно если вы используете пленочный теплый пол.

В таком случае достаточно подключить фазу и ноль к пленке через кабель к медным шинам (обязательно перед тем тщательно заизолировав и выполнив все требования безопасности), подключить вилку.

После включения пола к розетке с питанием 220, вы сразу почувствуете нагревание, но из-за отсутствия терморегулятора пленка будет нагреваться максимально, поэтому лучше взять розеточный терморегулятор с выносным датчиком и подключить к теплому полу.

Выносной датчик обычно имеет длину около 2 мп и прячется непосредственно между пленкой и теплоотражателем.

Желательно в таких мобильных теплых полах использовать утеплитель-теплоотражатель толщиной 2-4 мм

Кроме пленочного теплого пола через розетку можно подключать и кабельные и стержневые полы и маты, но без регулятора температуры лишь на малый срок для проверки исправности. Вообще, можно кабель подключать и через розеточный терморегулятор, но обязательно правильно закрепите датчик и следите за техникой безопасности.

Часто задают вопрос, можно ли устанавливать теплый пол от розетки, т.е. брать питание от розетки к терморегулятору. Все зависит от мощности теплого пола, если площадь пола большая – 10 и более м2, а нагрузка на сеть превышает 2 кВт и более, то стоит задуматься и проконсультироваться с электриком. При меньшей площади, мы думаем, что можно без проблем. Только в дальнейшем эту линию не стоит перезагружать, например, электрочайником. Старайтесь, чтобы кабель подводки был стандартным для разводки – 2,5 медь ВВн.

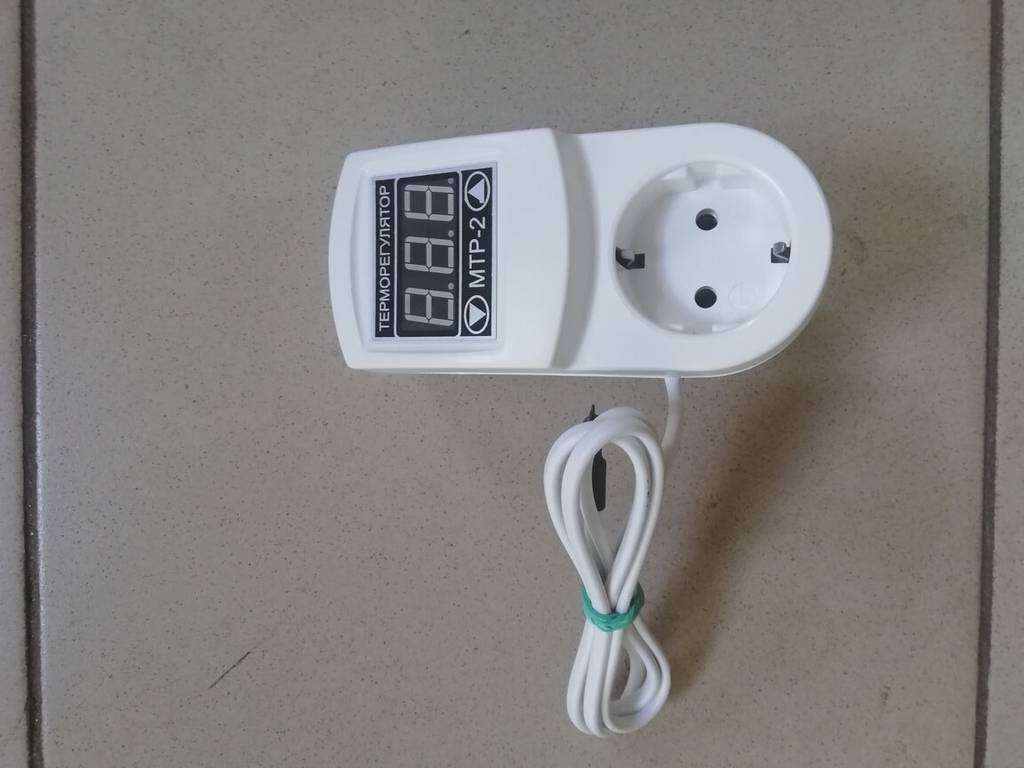

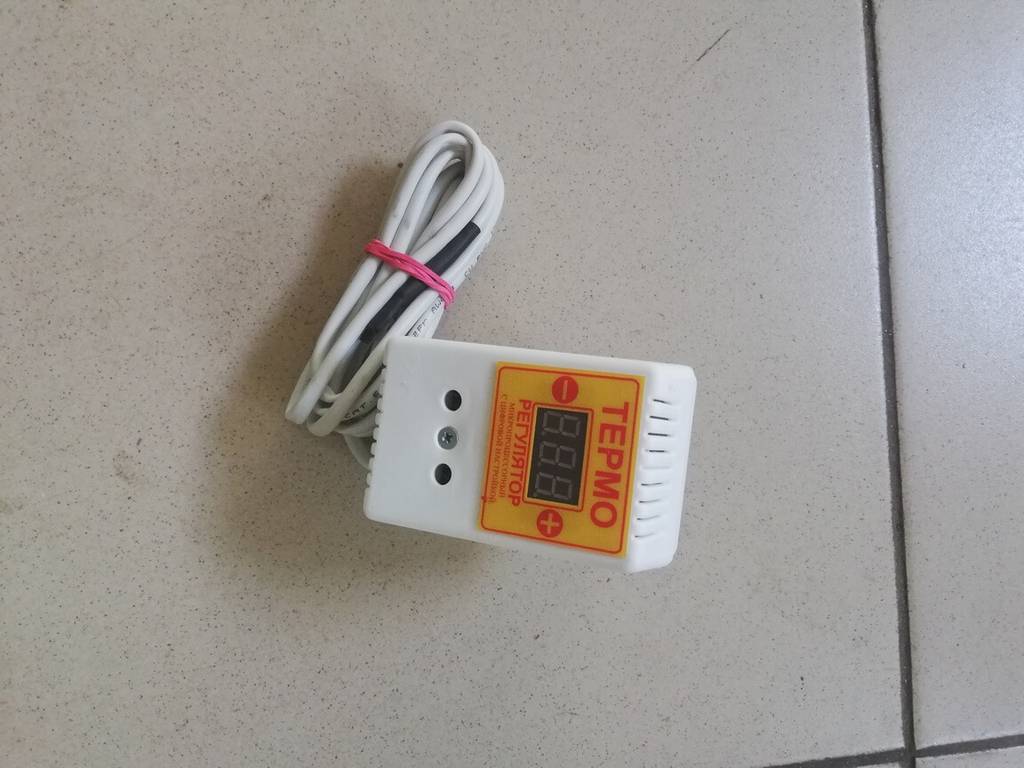

Розеточные терморегуляторы с заземлением слева и без – справа

Монтаж термомат

Монтаж Thermo Thermomat

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Инфракрасный теплый пол

Несколько иначе происходит подключение инфракрасного теплого пола. Пленка поставляется в продажу в виде рулона. Его можно разрезать в определенных местах, чтобы уложить пленку по нужной площади.

В комплект также входят специальные зажимы. Понадобится провод и битумная изоляция. На контакты пленки надевают металлические зажимы, к ним подводят провод. Соединения изолируют при помощи битумного материала.

Далее выполняется подключение теплого пола к электричеству. Схема при этом полностью идентична проводной системе. Два провода, отходящих от зажимов, подсоединяют к терморегулятору.

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

Выбор мощности

Перед тем как подсоединить теплый пол к регулятору и щитку, необходимо приобрести все используемые нагревательные маты, соединительные кабели и терморегуляторы. Расчет мощности оборудования можно выполнить самостоятельно с учетом следующих факторов:

• тип помещения;
• использование обогрева в качестве основного или дополнительного;
• площадь пола в комнате.

Рассчитывая необходимую мощность теплых матов, нужно брать во внимание лишь полезную площадь помещения, где будет находиться человек. Это позволит правильно подобрать используемое оборудование, а в последующем исключит перерасход электроэнергии на обогрев дома

Например, из площади кухни вычитают поверхность, которую занимает холодильник, мебель и другие предметы. Аналогичные расчеты выполняют в холле, прихожей или спальне.

Если теплый пол будет использоваться в качестве основного источника обогрева, на квадрат площади должно приходиться около 150−170 кВт тепловой мощности.

В этих видео вы узнаете о нюансах подключения теплого пола:

Правила монтажа терморегулятора

Терморегулятор для теплого пола К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

1. Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
2. Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
3. Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
4. При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
5. Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
6. Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
7. При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
8. Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
9. Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
10. При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
11. Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
12. Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Ремонт теплого пола

Теплый пол не работает! Что делать?

Типичный случай заказчика! Вы решили сделать теплый пол у себя дома, и строители которые делают ремонт рассказывают «Что с раннего детства пол кладут. Уже больше 1000 теплых полов уложили и все довольны. Да что там класть» Вы как человек искренне доверяющий своим строителям, по боясь показать сомнение в профессионализме доверяете им работу по установке теплого пола. С этого момента начинается головная боль! Строители закончили ремонт и уехали на родину. Догорая плитка уложена, наступили холода, а теплый пол не работает! Приступаем к поиску причины неисправности.

1. Датчик температуры пола. С каждым терморегулятором в комплекте идет датчик температуры пола который устанавливается г гофрированной трубке и монтируется в стену и пол определенным образом, под определенным изгибом. Что бы в дальнейшем его можно было заменить. В системе теплого пола датчик температуры пола является «расходным материалом». Рано или поздно его необходимо будет заменить. Этот датчик может проработать у вас и 10-15 лет, а может выйти из строя уже через 3-5 месяцев

Вот почему очень важно ПРАВИЛЬНО его установить, во избежание дальнейших проблем

Замурованный датчик

Как проверить исправность датчика теплого пола?

Для проверки исправности датчика температуры пола, необходимо снять лицевую панель. Открутить установочный блок терморегулятора и проверить мультиметром сопротивление датчика температуры пола. В каждом датчике есть заявление заводское сопротивление. Значение вашего датчика должно ему соответствовать. Если сопротивление отличается более чем на 5 кОм, либо рано 0, значит датчик неисправен и требует замены.

2. Терморегулятор. Чаще выходит из строя либо реле, либо конденсатор. Проверить работоспособность терморегулятора можно переключив в режим нагрева, Подав питания на клемы теплого пола. Стоимость ремонта в среднем составляет около 3000 рублей. Во многих случаях целесообразней приобрести новый терморегулятор того же производителя. Так как терморегулятор должен быть той же фирмы что и установленный датчик в полу. (Однако терморегулятор DeviTouch работает с датчиками температуры пола производителей Теплолюкс, Eberle, Ensto, Fenix, Oj Electronics, Raychem и.т.д)

3. Нагревательный кабель (мат) . В 95% случаях кабельная система обогрева выходит из строя по причине неквалифицированного монтажа. Наиболее уязвимая часть нагревательного кабеля, является соединительная муфта. При монтаже необходимо соблюдать все правила шага укладки, изгиба кабеля, и расположение муфты. Так же при покупке оборудования, нужно понимать, что кабель будет под плиткой. Вы устанавливаете теплый пол как минимум на 10-15 лет. Не нужно гнаться за дешевизной, так как, дешевый кабель не надежен и может в скором времени выйти из строя.

Как проверить исправность нагревательного кабеля?

У каждого кабеля есть своё сопротивление. Необходимо проверять значение сопротивления 3 раза. Перед установкой. После монтажа теплого пола. После заливкой стяжки, либо плиточным клеем. Если сопротивление кабеля значительно отличается от паспортных значений, либо равно нулю. Значит возможно кабель вышел из строя. В этом случае необходимо произвести проверку кабеля мегомметром для проверки сопротивления изоляции нагревательных жил и экранирующей оплетки.

Ремонт электрического теплого пола.

Оборудование для поиска обрыва.

Ремонт нагревательного кабеля (мата) начинается с поиска обрыва кабеля, либо поврежденной муфты.

Затем плитка в этом месте вскрывается и устанавливается ремонтная муфта. После этого проверяется сопротивление, производится

проверка мегомметром, а так же пробное подключение.

В заключении хочется сказать: Каждая система, обогрева, включая теплые полы должна быть рассчитана и подобрана с условиями тепло потерь вашего помещения. При кажущейся простоте, есть множество нюансов которые необходимо учитывать в момент выбора теплого пола и терморегулятора и дальнейшего монтажа.

Мы предлагаем услугу по выезду на диагностику теплого пола. Диагностика будет включать проверку на работоспособность вашего терморегулятора, датчика температуры пола, а так же нагревательного кабеля (мата). Стоимость: 2000 рублей.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

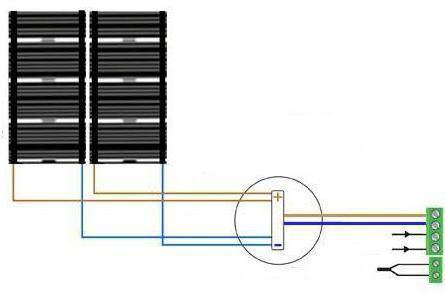

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Схема подключения нагреваемой электрической системы через терморегулятор

Процесс подключения должен осуществляться через терморегулятор. Благодаря использованию данного оборудования можно значительно сэкономить электрическую энергию.

Сама схема подключения изображается на корпусе терморегулятора либо в его паспорте, который выдается при покупке оборудования. Произвести монтажные работы можно самостоятельно, обращаться за помощью к специалисту нет необходимости.

Провести электрический кабель к термостату можно через проводку. Стоит учитывать, что все нагревательные элементы, а также сам терморегулятор, могут подключаться через розетку.

Важно! Рекомендуется подключать терморегулятор через отдельный выключатель (автомат)

Этапы монтажа и подключения

Чтобы представить себе, как подключить инфракрасный теплый пол, процесс монтажа можно условно поделить на несколько этапов:

• чертёж теплого пола
• выравнивание чернового основания, раскладка гидро и теплоизоляционного слоёв;
• подготовка места для крепления терморегулятора;
• укладка инфракрасной плёнки и соединение нагревательных элементов;
• первичное тестирование;

• установка термодатчика;
• подключение терморегулятора
• тестирование работоспособности системы;
• укладка полиэтилена (дополнительно и твердого покрытия для ковролина или линолеума)
• укладка чистового покрытия.

Схема подключения инфракрасного пола не сложная, достаточно внимательно изучить инструкцию и познакомиться с секретами опытных мастеров.

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

• уровень мощности;
• вид теплоносителя;
• простота пользования котлом;
• простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

Если центральное отопление не смонтировано, выбирают низкотемпературное оборудование.

В частный дом можно выбрать типы котлов:

• на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
• на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
• на электричестве;
• автоматические.

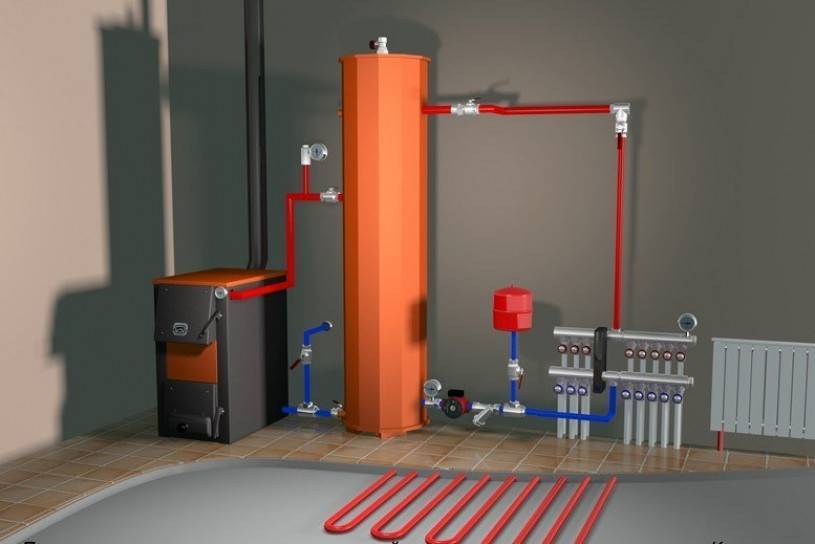

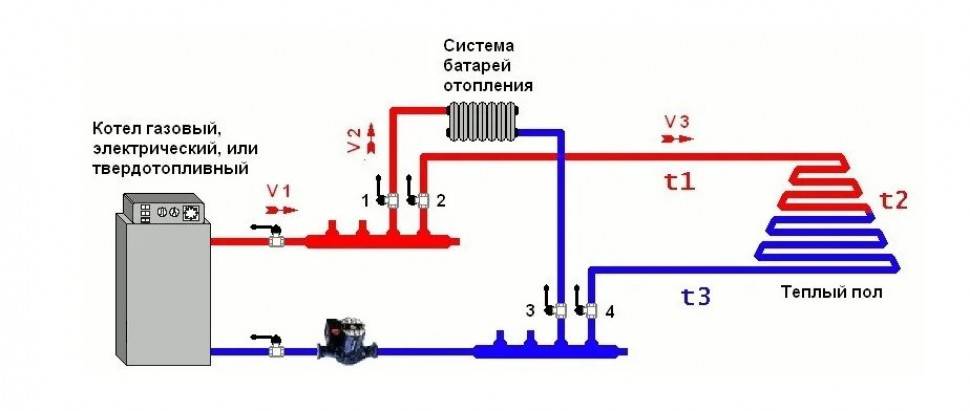

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Основная сложность связана с температурой теплоносителя в батареях центрального отопления — 55 Со. Попадая в систему водяных полов настолько горячий носитель может испортить финишное покрытие.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

• выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
• площадь отдельного помещения не должна превышать 10 м2;
• стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

• система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
• при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.
